Automatische meetapparatuur met een schroef High-Speed Precision Dimensional Inspection

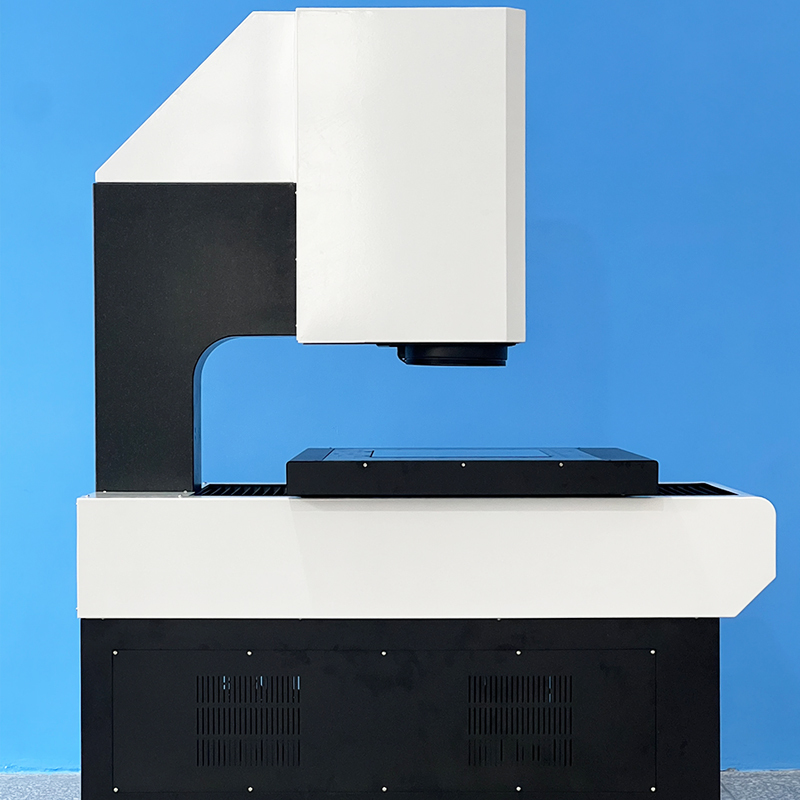

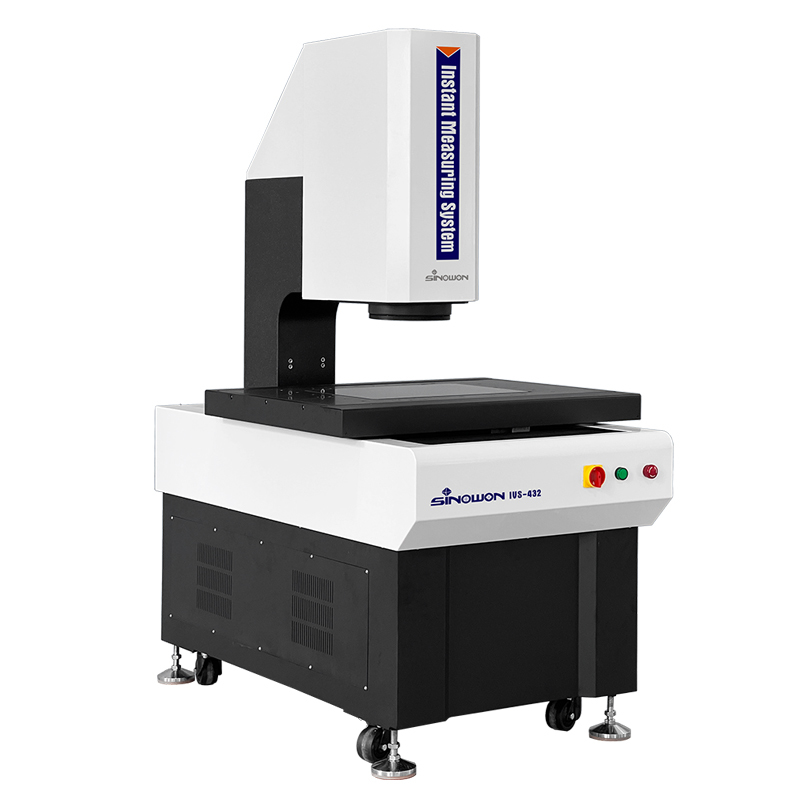

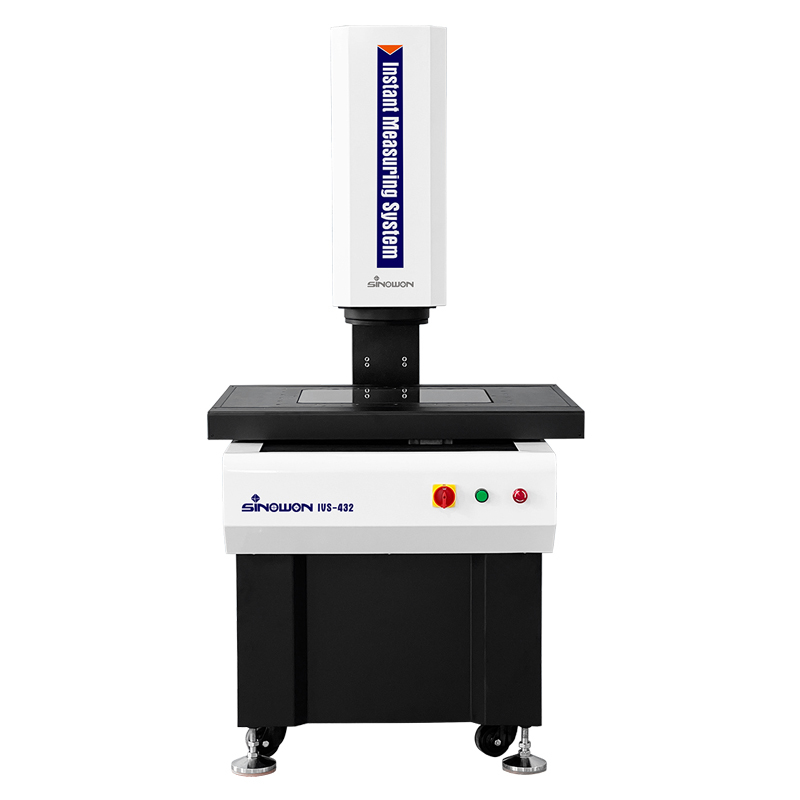

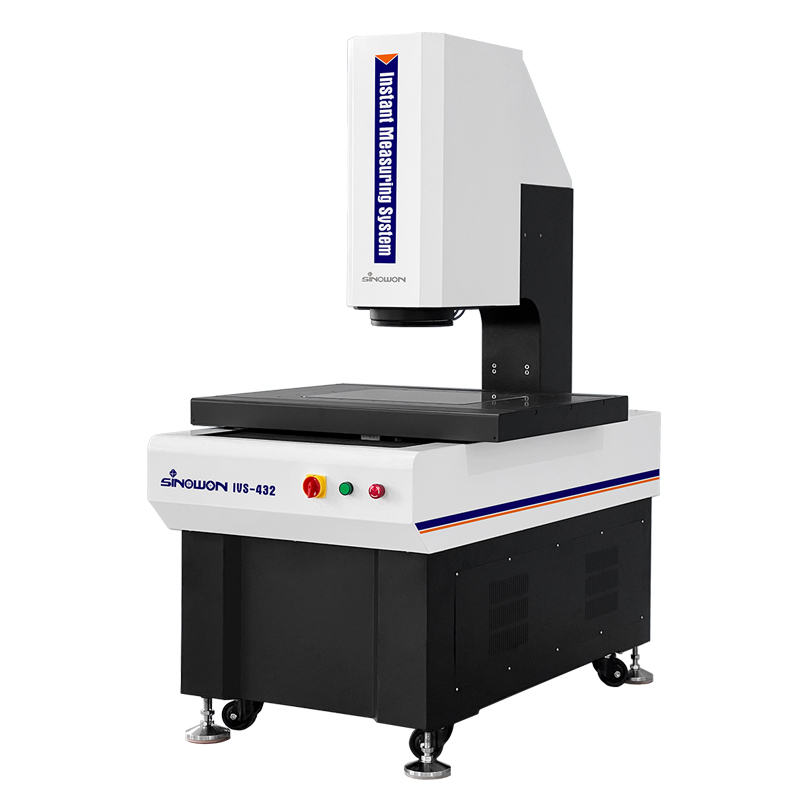

Cantilever Instant Vision Meetsysteem IVS-542C

Product Introductie:

IVS-serie is een cantilever volledig automatische instant vision meetmachine met een dubbel-vergroting lenssysteem, ontwikkeld voor GD&T-metingen met een drievoudige automatische gemotoriseerde asbesturing. Het is uitgerust met automatische focus, automatische lichtregeling en automatische beweging van hardware- en softwareconfiguratie om de meting van lineaire en geometrische afmetingen snel en nauwkeurig te maken.

Productkenmerkenc:

• Uitgerust met een 20 miljoen pixel camera en een dubbele telecentrische lens met dubbele vergroting, is de beeldkwaliteit uitstekend;
• Het hoge telecentriciteitsontwerp onder de 0,02° garandeert meetnauwkeurigheid voor producten met aanzienlijke hoogteverschillen;
• De lage TV-vervorming onder de 0,01% en de uniformiteit van de vervorming over het gehele beeld garanderen de dynamische herhaalnauwkeurigheid van de meting;
• Het dubbele vergroting ontwerp maakt efficiënte meting mogelijk met een groot gezichtsveld en zeer nauwkeurige meting met hoge vergroting, wat voldoet aan de dubbele behoeften van klanten op het gebied van efficiëntie en nauwkeurigheid;
• De XYZ drievoudige as CNC volledig automatische precisiebesturing zorgt voor nauwkeurige positionering;

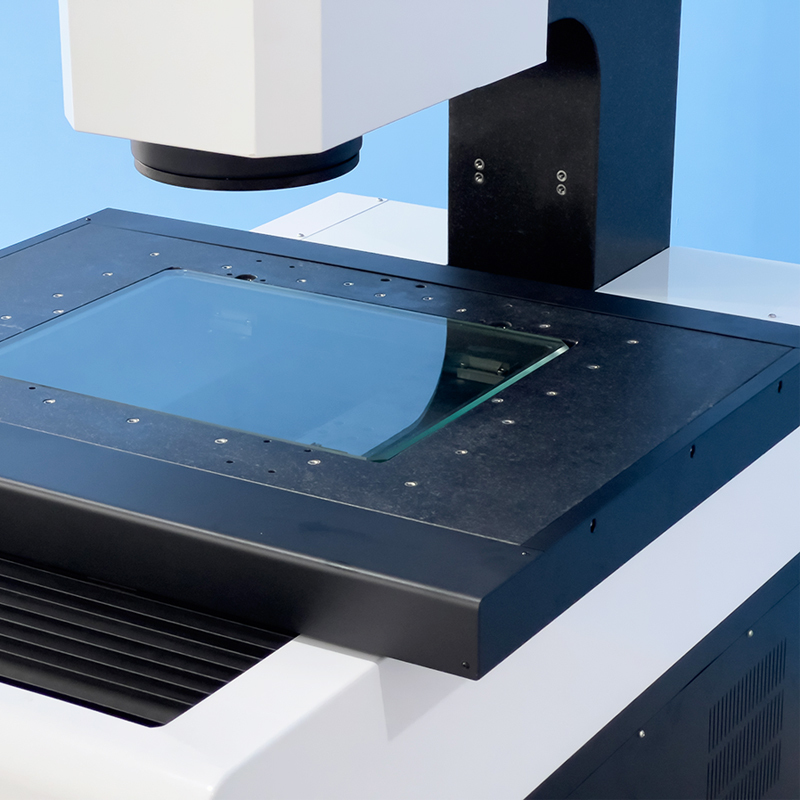

• Het gebruik van een Indiase marmeren basis en kolom zorgt voor een goede stabiliteit;
• Precisie lineaire geleiders, geslepen kogelomloopspindels, AC-servomotoren, enz., zorgen voor de nauwkeurigheid en stabiliteit van het bewegingssysteem;
• De 0,5μm hoge precisie lineaire schaal zorgt voor de positionerings- en meetnauwkeurigheid van het systeem;

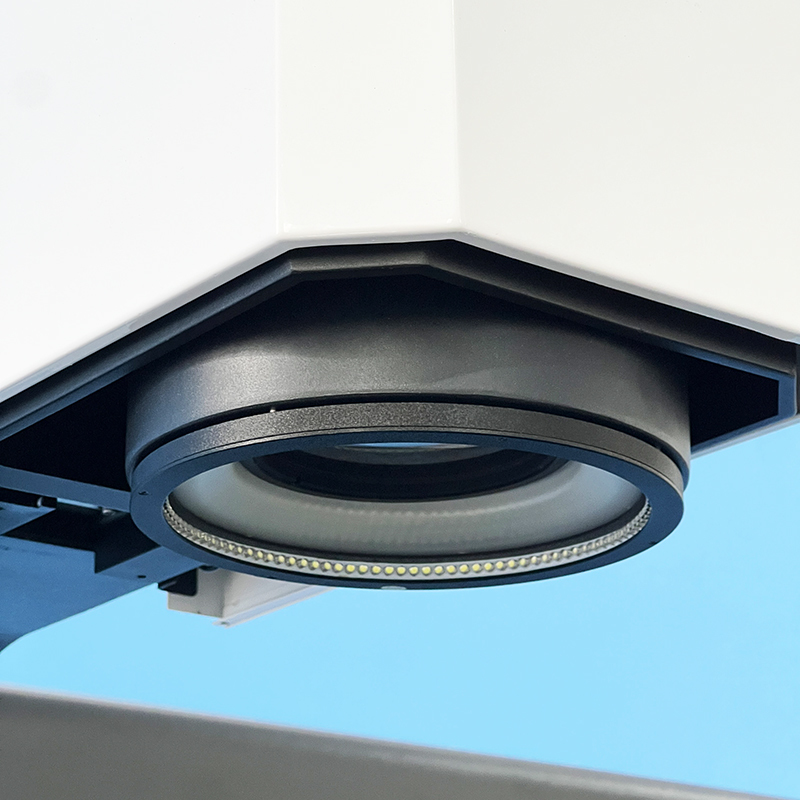

• Uitgerust met verschillende lichtbronnen en een intelligente heffunctie om zich aan te passen aan verschillende meetsituaties;
• De krachtige en gebruiksvriendelijke Geomea-meetsoftware verbetert de kwaliteitscontrole;
• Automatische meetprogramma's kunnen worden ingesteld om batchmetingen efficiënt en snel te voltooien;
• Optionele contactloze witte lichtsensoren kunnen worden gebruikt om dikte, vlakheid, enz. te meten.

Toepassing:

• Het kan worden toegepast op precisie meting van grote objecten
• 3C-industrie: mobiele telefoonschermen, mobiele telefoonhoesjes
• Elektronica-industrie: PCB-platen
• Nieuwe energie: lithiumbatterijen
• Automobielindustrie: precisieonderdelen

Specificaties:

Productconfiguratie Modelbeschrijving (Voorbeeld met IVS-322):

Instant Vision Meetsysteem Modellen en Specificaties:

Instant Vision Meetsysteem Meetruimte Gids Tabel:

Andere verplaatsingsspecificaties kunnen worden aangepast aan de behoeften van de klant.
