Mobiele brug optische CMM On-site oplossing voor directe metingen V7-IVS-serie

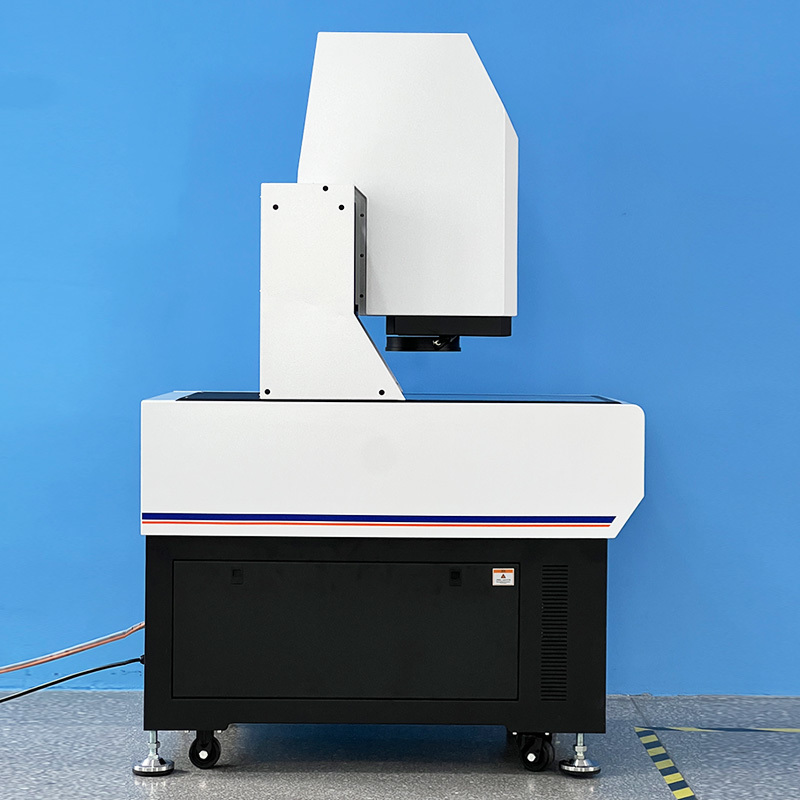

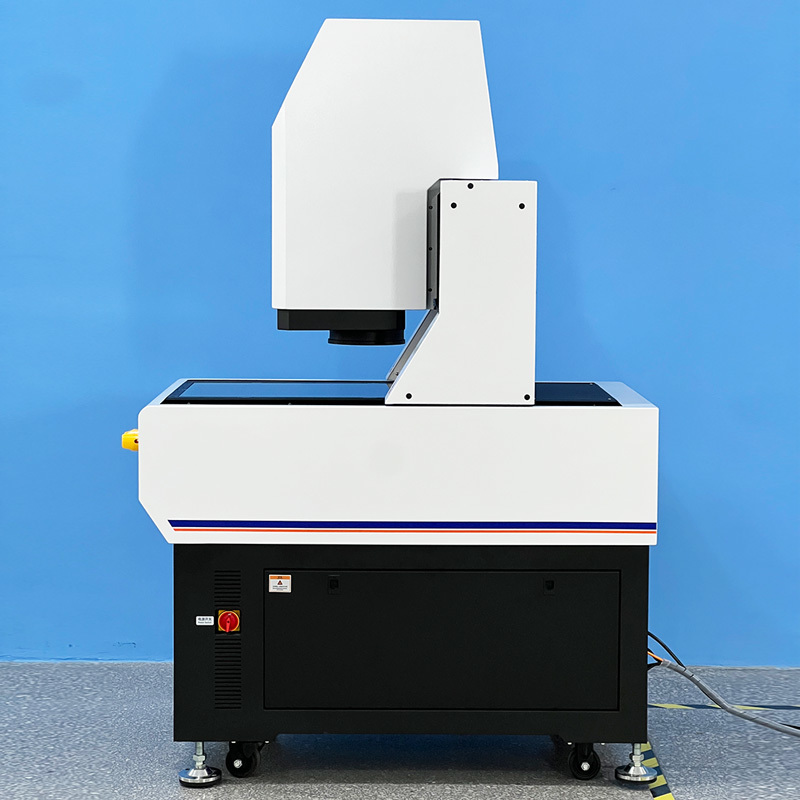

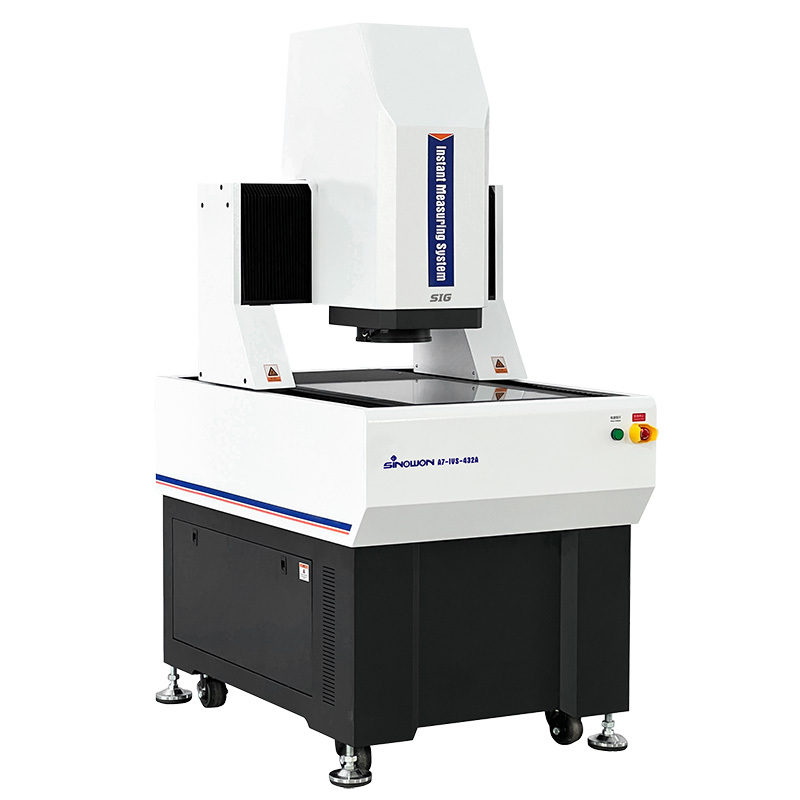

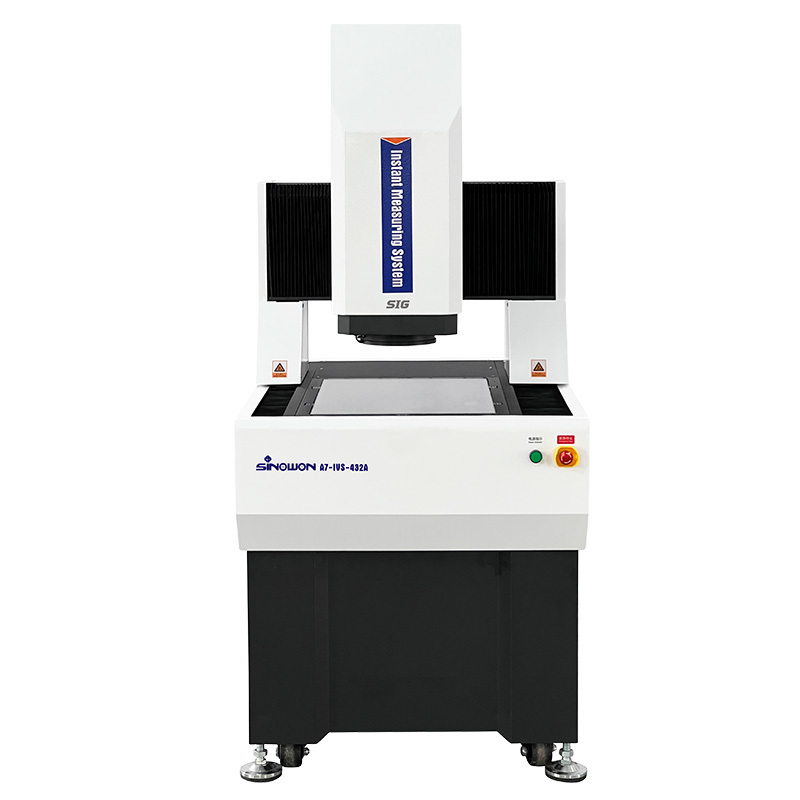

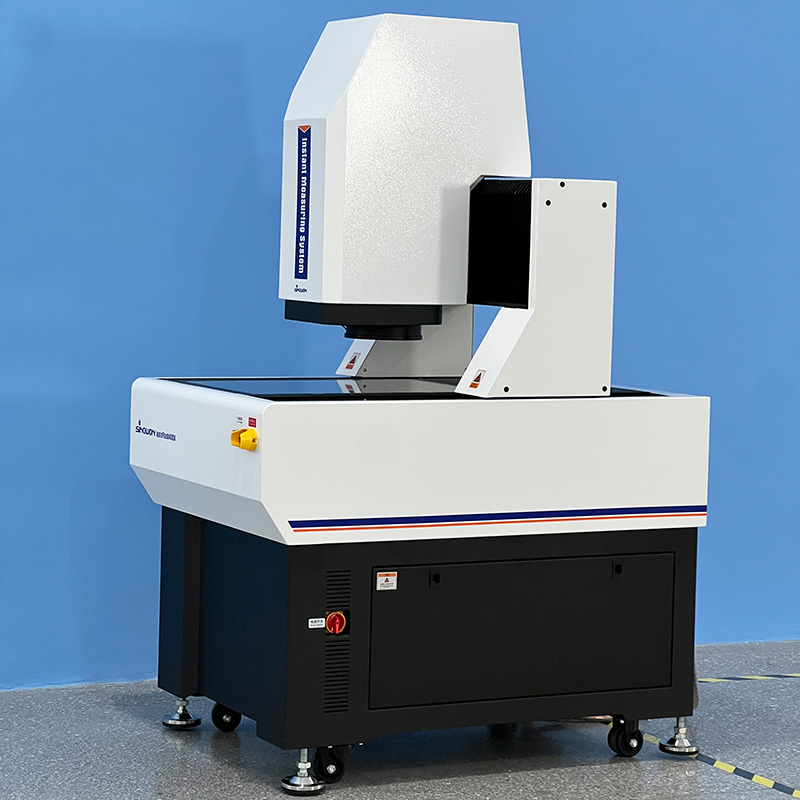

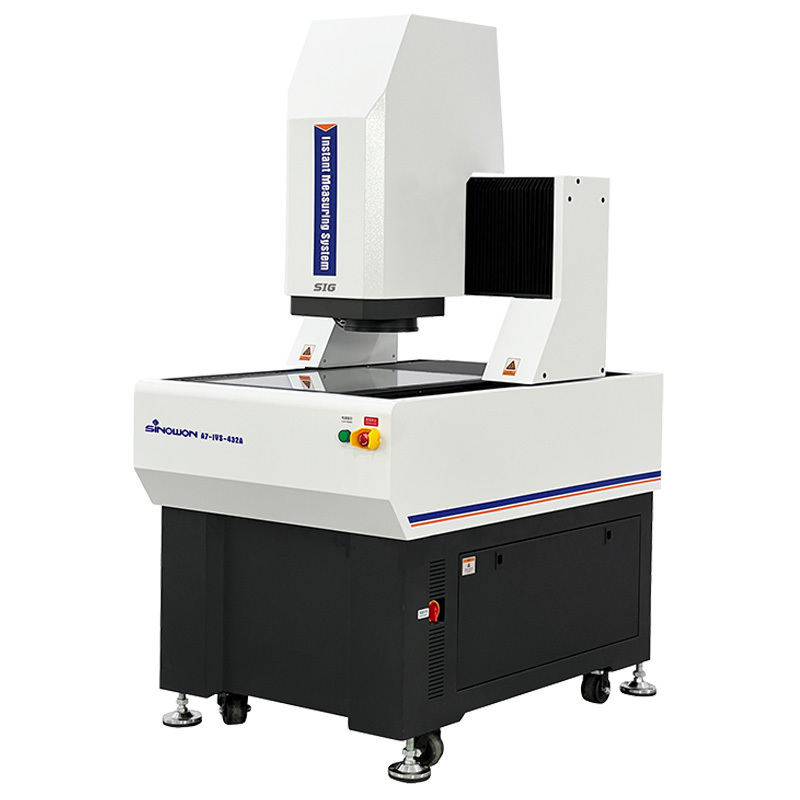

Mobiele Brug Instant Vision Meetsysteem A7-IVS Serie

Productintroductie:

De AutoFlash-serie is een uiterst nauwkeurig, volautomatisch Instant Vision-meetsysteem met een portaalstructuur, speciaal ontwikkeld voor GD&T-metingen met drieassige automatische elektrische bediening. Het is uitgerust met automatische scherpstelling, automatische lichtregeling en automatische bewegingsconfiguratie van zowel hardware als software, waardoor snelle en nauwkeurige meting van lineaire en geometrische afmetingen mogelijk is. De mobiele brugstructuur zorgt ervoor dat het gemeten werkstuk stil blijft staan, waardoor de meetnauwkeurigheid en stabiliteit wordt gewaarborgd, waardoor het geschikt is voor metingen in industrieën zoals elektronica, medische apparatuur, LCD en ruimtevaart.

ProductkarakteristiekenC:

• Uitgerust met een camera van 20 miljoen pixels en een dubbele telecentrische lens met dubbele vergroting is de beeldkwaliteit uitstekend;
• Het hoge telecentriciteitsontwerp onder 0,02° garandeert meetnauwkeurigheid voor producten met aanzienlijke hoogteverschillen;
• De lage tv-vervorming van minder dan 0,01% en de uniformiteit van de vervorming over het gehele beeld zorgen voor de dynamische herhaalbaarheid van de meting;
• Het ontwerp met dubbele vergroting maakt efficiënte metingen met een groot gezichtsveld en zeer nauwkeurige metingen met hoge vergroting mogelijk, waardoor wordt voldaan aan de dubbele behoeften van klanten op het gebied van efficiëntie en nauwkeurigheid;
• De XYZ drie-assige CNC volautomatische precisiebesturing zorgt voor nauwkeurige positionering;
• Het gebruik van een Indiaas marmeren voet en kolom zorgt voor een goede stabiliteit;
• Precisie lineaire geleidingen, geslepen kogelomloopspindels, AC-servomotoren, enz., zorgen voor de nauwkeurigheid en stabiliteit van het bewegingssysteem;
• De zeer nauwkeurige lineaire schaal van 0,1 μm zorgt voor de positionering en meetnauwkeurigheid van het systeem;

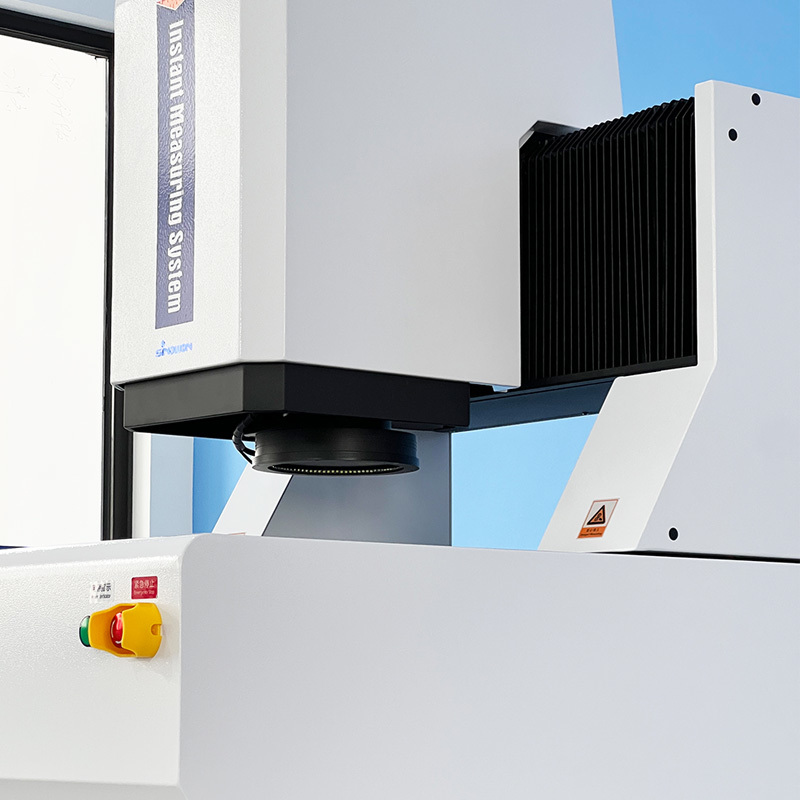

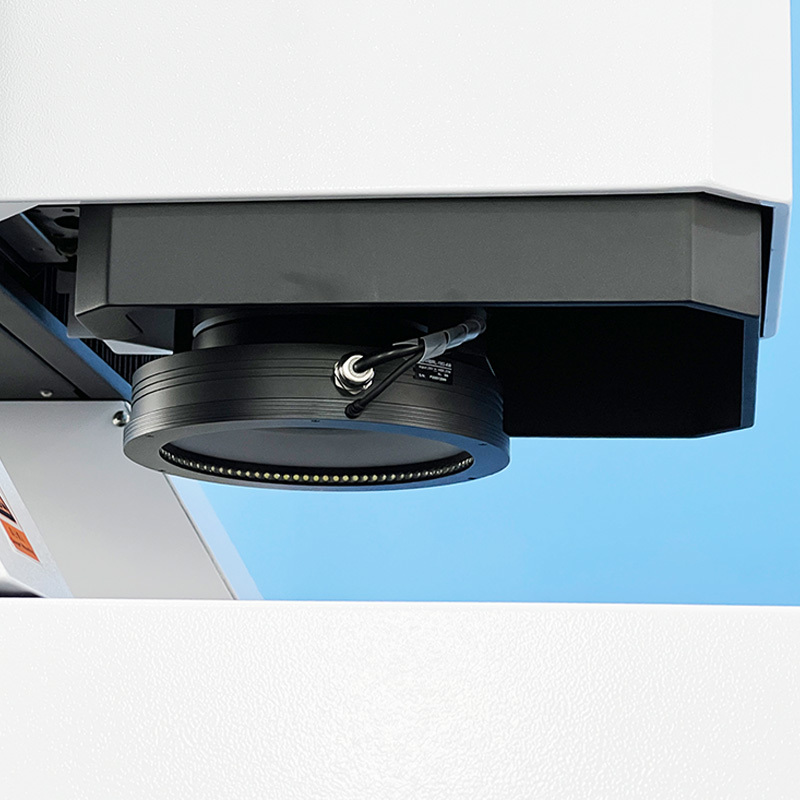

• Uitgerust met diverse lichtbronnen en een intelligente heffunctie voor aanpassing aan diverse meetscenario’s;
• De krachtige en eenvoudig te gebruiken Geomea-meetsoftware verbetert de kwaliteitscontrole;
• Er kunnen automatische meetprogramma's worden opgezet om batchmetingen efficiënt en snel uit te voeren;
• Optionele contactloze witlichtsensoren kunnen worden gebruikt om dikte, vlakheid, enz. te meten.

Sollicitatie:

• Het kan worden toegepast op precisiemetingen van grote objecten
• 3C-industrie: schermen voor mobiele telefoons, hoesjes voor mobiele telefoons
• Elektronische industrie: printplaten
• Nieuwe energie: lithiumbatterijen
• Auto-industrie: precisieonderdelen

Specificaties:

Productconfiguratie Modelbeschrijving (voorbeeld met A7-IVS-432):

Instant Vision-meetsysteemmodellen en specificaties:

Instant Vision Meetsysteem Meetruimte Gidstabel:

Andere reisspecificaties kunnen worden aangepast aan de behoeften van de klant.
