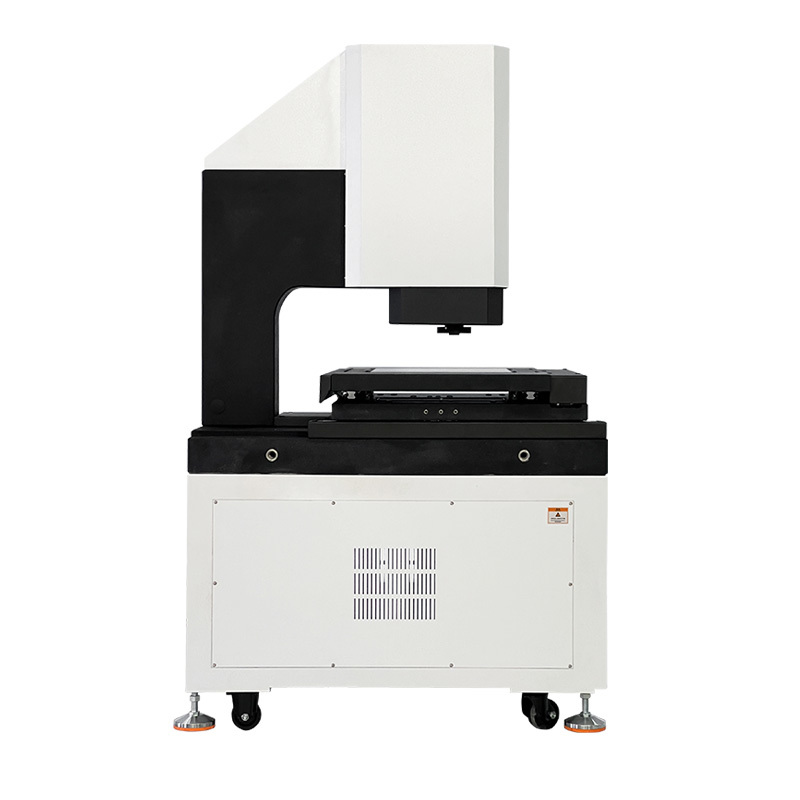

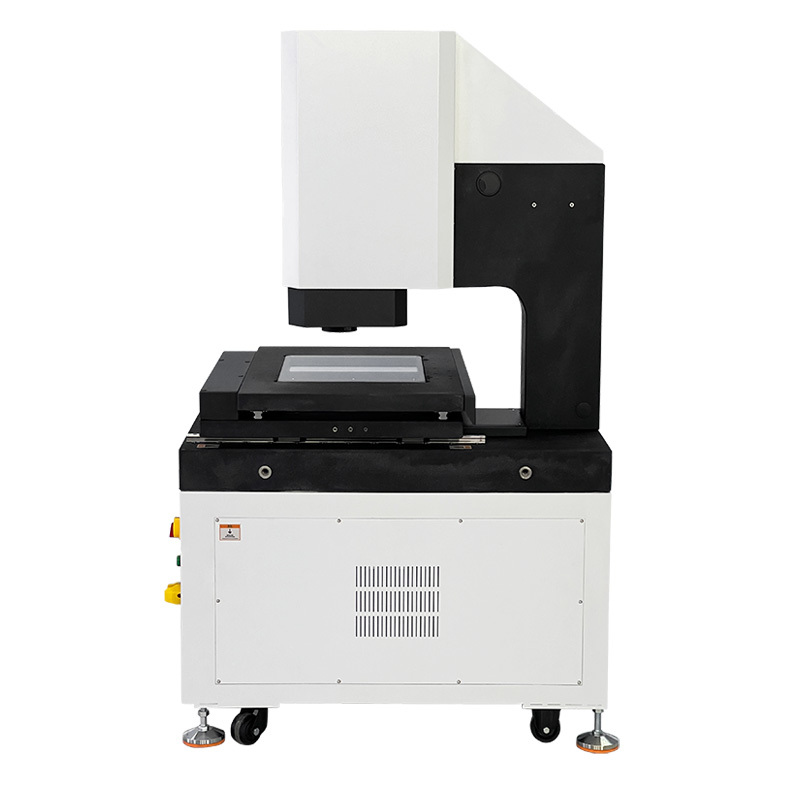

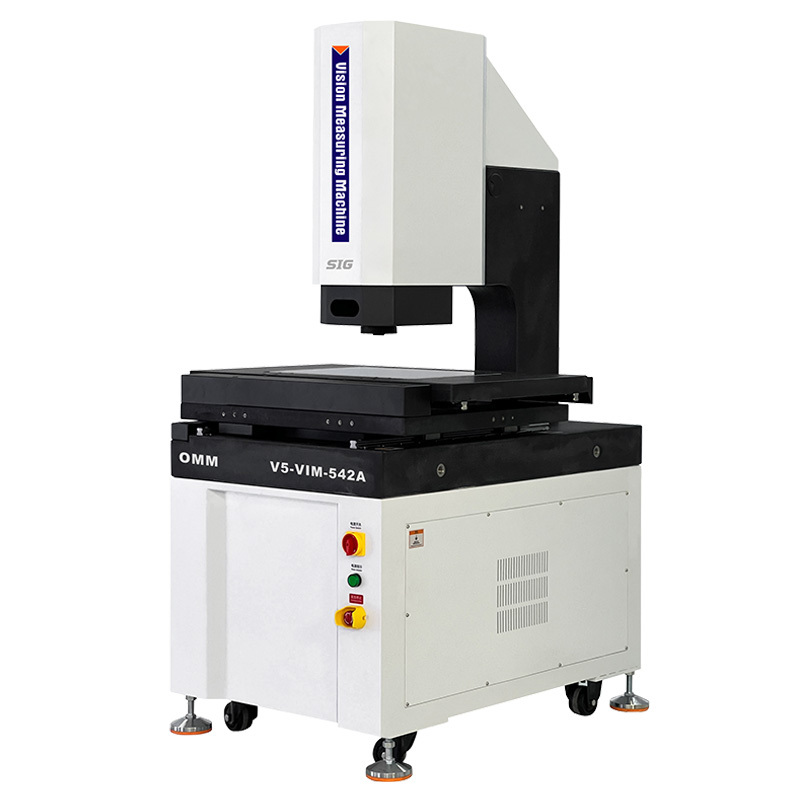

Cantilever Automatic Vision Measuring Machine V5-VIMReeks
Productkenmerken:
l XYZ drieassige automatische CNC-precisiebesturing, precieze positionering;
L Granitbasis en pilaar, goede stabiliteit;
l Precieze lineaire gidsen, slijpbolschroeven en wisselstroom servomotoren enz. zorgen voor de nauwkeurigheid en stabiliteit van het bewegingssysteem;
l 0,5 μm hoge-precisie roosterregelaar om de positie- en meetnauwkeurigheid van het systeem te waarborgen;
l Digitale camera met hoge resolutie voor een duidelijke waarneming en nauwkeurige meting;
l 6,5x optische lens met hoge resolutie, nauwkeurige zoom, eenmalige pixelcorrectie;
l Programma-gecontroleerde 5-ring 8-zone LED-oppervlakteverlichting en parallel LED-contourverlichtingssysteem realiseren intelligent 256-niveaus helderheidsregeling;
l De automatische Vision-metingssoftware iMeasuring met krachtige functies en gemakkelijk te bedienen.
Specificaties:
| Goederen |
Cantilever Automatic Vision Measuring Machine V5-VIMReeks |
| Model |
V5-VIM-322 |
V5-VIM-432 |
V5-VIM-542 |
V5-VIM-652 |
| Verplaatsing van de X/Y-as (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| Precisiteit* |
E1x,y |
2.0+L/200(um) |
| E1xy |
3.0+L/200(um) |
| E1z |
4.0+L/200(um) |
| Verplaatsing van de Z-as (mm) |
200 (optioneel verhogen tot 300 mm/400 mm) |
| Resolutie van weegschaal |
Hoogprecise glazen roosterregelaar met een resolutie van 0,5 μm |
| Werktafelmateriaal |
Granit |
| Gidsmodus |
High-precision Linear Guide, Double-track Double-Slider Guide, met een hoge precisie |
| Operatiemodus |
Joystickcontroller, muisbewerking, automatisch detectieprogramma |
| Werkwijze |
afstandsbediening, muisbesturing, programmering automatische detectie |
|
Verlichting
Systemen
|
Contouren |
LED parallelle contourinlichting |
| Oppervlakte |
0~255 Stepsloze verstelbare 8 divisie LED-oppervlakteverlichting |
| Coaxieel |
Optioneel LED-licht met een hoog helderheidspunt |
| Video-systeem |
1/2.9 "Digitale camera met hoge resolutie |
| 6.5X elektronische terugkoppeling zoom lens Zoom745EF, optische vergroting:0.7X-4.5X, videovergroting: 28X~180X |
| Metingssoftware |
iMeten |
| Besturingssysteem |
Ondersteunt WIN10/11-32/64 bit besturingssysteem. |
| Taal |
Engelse, vereenvoudigde Chinese, traditionele Chinese en andere taalversies kunnen worden toegevoegd. |
| Werkomgeving |
De temperatuur is 20°C tot 2°C en de temperatuurverandering minder dan 1°C/uur; luchtvochtigheid 30% ~ 80% RH; trillingen < 0,02 g's, ≤ 15 Hz. |
| Stroomvoorziening |
220V/50Hz/10A |
| Lagers voor machines |
0~30 kg (laatste draagvermogen: 50 kg) |
| Afmeting (WxDxH) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Nettogewicht (kg) |
396 |
466 |
560 |
796 |
| Facultatieve opstelling |
Electronic Feedback Zoom Lens met Coaxial Light, elektrische zoomlens, contactsonde, wit licht spectrum, 3D camera, draadloze Bluetooth afstandsbediening. |
Opmerking:
L is de gemeten lengte ((mm), de mechanische nauwkeurigheid van de Z-as en de scherpstel nauwkeurigheid is sterk gerelateerd aan het oppervlak van het werkstuk.
Vergroting is een geschatte waarde en is gerelateerd aan de afmeting van de monitor en de resolutie.
0.5X- of 2X-objectieven zijn optioneel, afhankelijk van de behoeften.
Productconfiguratie Model Beschrijving ((Voorbeeld met V5-VIM-432):
| Productcategorie |
2.5D |
3D |
2.5D |
3D |
| Goederen |
2.5D automatisch zicht
Metingsmachine
|
3D automatisch
Contact & Zicht
Metingsmachine
|
2.5D automatisch
Laser-scan en zicht
Metingsmachine
|
3D automatische multisensory
Metingsmachine
|
| Model |
V5-VIM-432A |
V5-VIM-432B |
V5-VIM-432C |
V5-VIM-432D |
| Type |
Een |
B. |
C |
D |
| Betekenis |
Optische zoomlenssensor |
Zoomlenssensor en contactsondesensor |
Zoomlenssensor en lasersensor |
Zoomlenssensor, contactsondesensor en lasersensor |
| Contactsonde |
Zonder |
MCP-Kit1 |
Zonder |
MCP-Kit1 |
| Lazer module |
Zonder |
Zonder |
Omron Laser |
Omron Laser |
| Softwareversie |
iMeasuring4.1 |
iMeasuring4.2 |
Ik meet 5.0 |
Ik meet 5.1 |
Cantilever Automatic Vision Measuring Machine Modellen en specificaties:
| Model |
Code# |
Model |
Code# |
Model |
Code# |
Model |
Code# |
| V5-VIM-322A |
527-120G |
V5-VIM-432A |
527-120H |
V5-VIM-542A |
527-120J |
V5-VIM-652A |
527-120K |
| V5-VIM-322B |
527-220G |
V5-VIM-432B |
527-220H |
V5-VIM-542B |
527-220J |
V5-VIM-652B |
527-220K |
| V5-VIM-322C |
527-320G |
V5-VIM-432C |
527-320H |
V5-VIM-542C |
527-320J |
V5-VIM-652C |
527-320K |
| V5-VIM-322D |
527-420G |
V5-VIM-432D |
527-420H |
V5-VIM-542D |
527-420J |
V5-VIM-652D |
527-420K |
Cantilever Automatic Vision Measuring Machine V5Meesruimte van serie:
| Reizen |
Model |
Precisiteit |
X-asReizen mm |
Y-as Reizen mm |
Z-as Reizen mm |
Z-as Op maat gemaakte reis mm |
| E1x,y |
E1z |
| 300x200x200 |
V5-VIM-322 |
2+L/200 |
4.0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
V5-VIM-432 |
2+L/200 |
4.0+L/200 |
400 mm |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
V5-VIM-542 |
2+L/200 |
4.0+L/200 |
500 mm |
400 mm |
200 mm |
400 mm |
| 600x500x200 |
V5-VIM-652 |
2+L/200 |
4.0+L/200 |
600 mm |
400 mm |
200 mm |
400 mm |
Andere reis specificaties kunnen worden aangepast.
