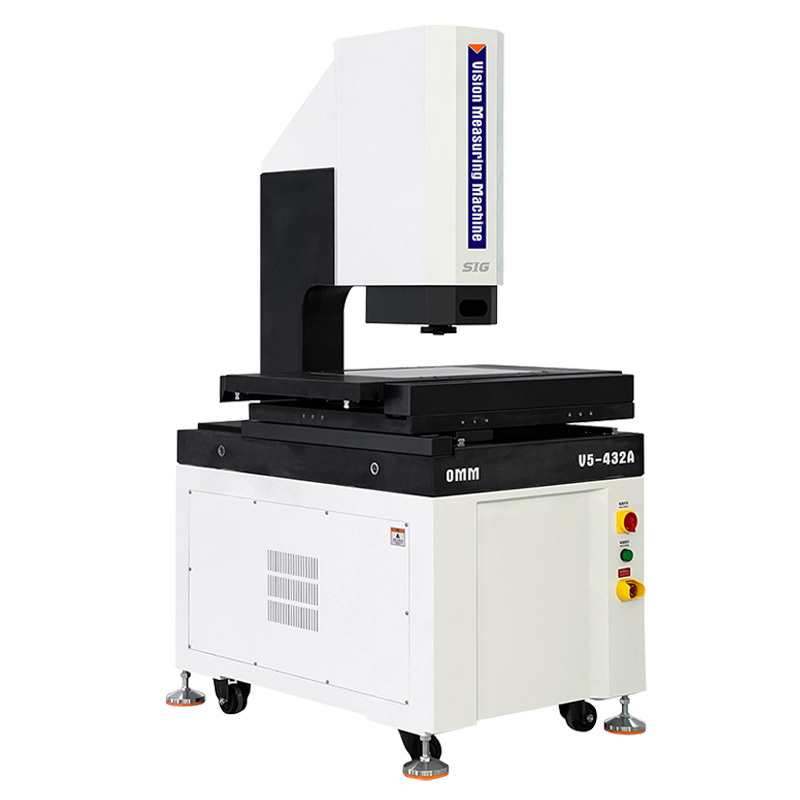

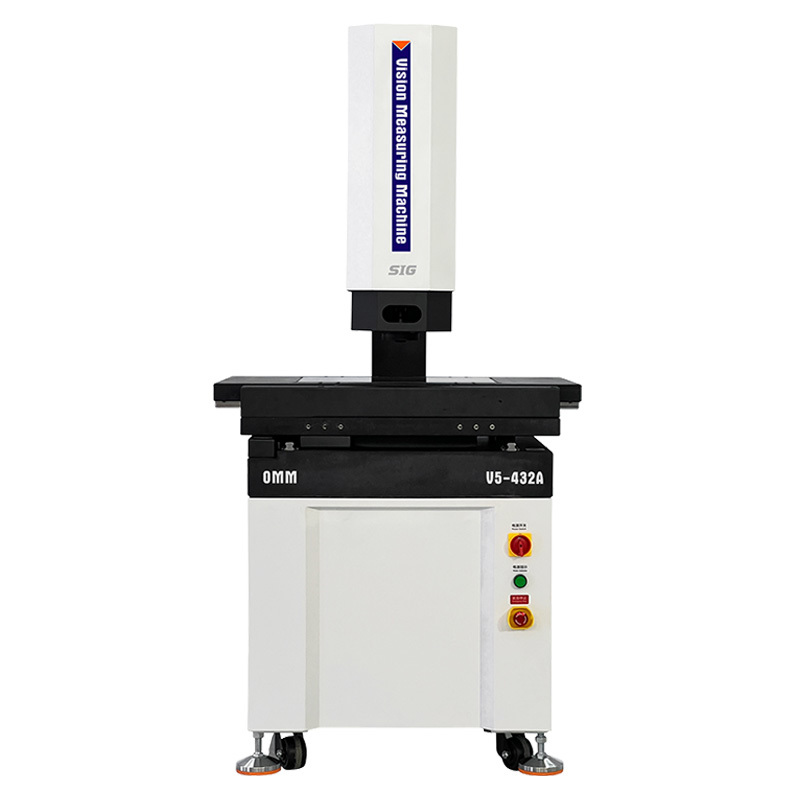

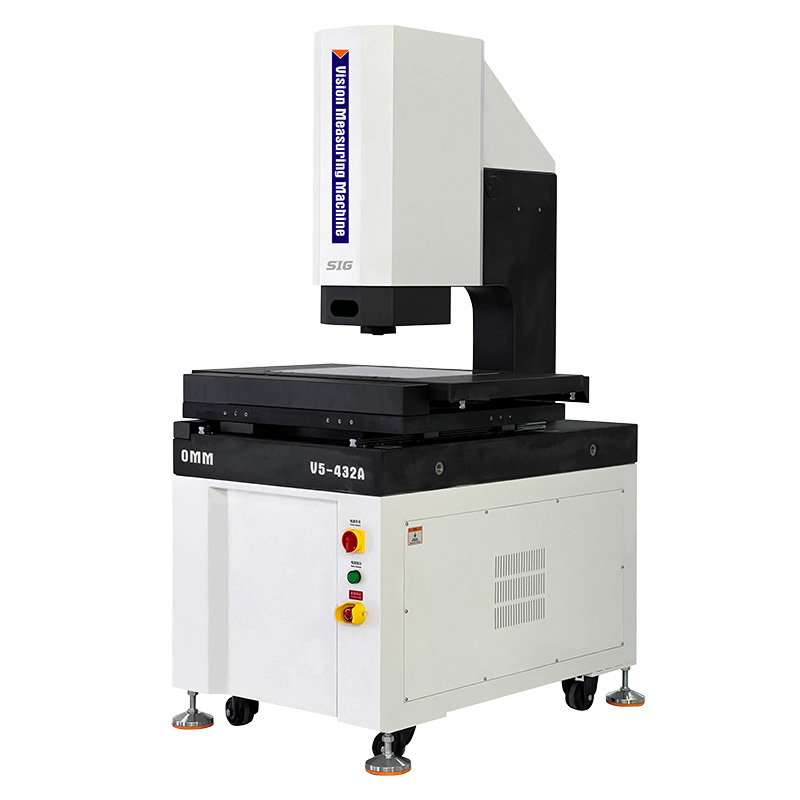

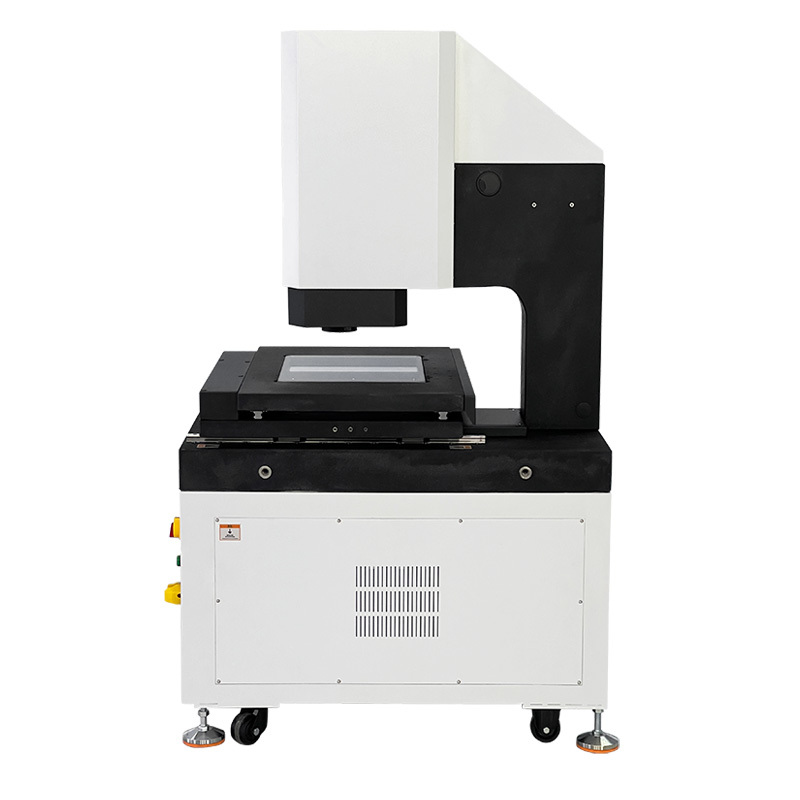

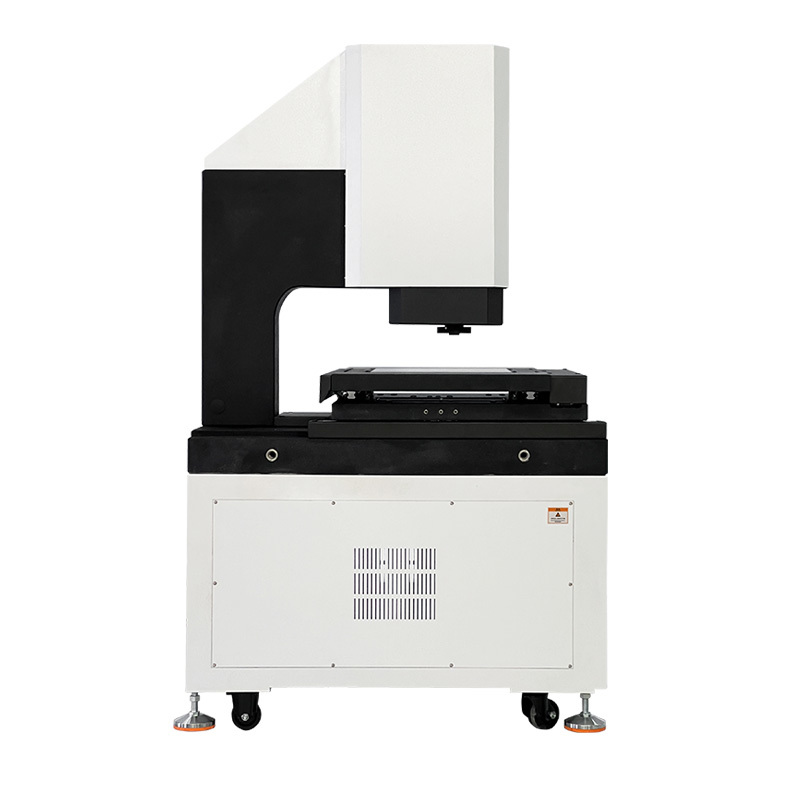

Cantilever Automatische Vision Meetmachine V5 Serie
Productkenmerk:
l XYZ drie-assige CNC automatische precisiebesturing, nauwkeurige positionering;
l Granieten basis en pilaar, goede stabiliteit;
l Precisie lineaire geleidingen, slijpkwaliteit kogelomloopspindels en AC servomotoren, etc., zorgen voor de nauwkeurigheid en stabiliteit van het bewegingssysteem;
l 0,5μm hoge precisie roosterliniaal om de positioneringsnauwkeurigheid en meetnauwkeurigheid van het systeem te garanderen;
l Hoge resolutie digitale camera om te voldoen aan de behoeften van heldere observatie en precieze meting;
l 6.5X high-definition optische lens, nauwkeurige zoom, eenmalige pixelcorrectie;
l Programma-gestuurde 5-ring 8-zone LED oppervlakteverlichting en parallel LED contourverlichtingssysteem realiseren intelligent 256-niveau helderheidsaanpassing;
l De automatische Vision meetsoftware iMeasuring met krachtige functies en eenvoudig te bedienen.
Specificaties:
| Product |
Automatisch Video Meetsysteem V5 Serie |
| Model |
V5-322 |
V5-432 |
V5-542 |
V5-652 |
| X/Y-as slag (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| E1x, y(um) |
2+L/200 |
| E2xy(um) |
3+L/200 |
|
E1z enkel punt
nauwkeurigheid (um)
|
4+L/200 |
| Z-as slag (mm) |
200 (optionele verhoging tot 300mm/400mm) |
| Resolutie van schalen |
Hoge precisie glazen roosterliniaal met een resolutie van 0,5um |
| Tafel materiaal |
Graniet |
| Geleidingsmodus |
Hoge precisie lineaire geleiding, dubbel-spoor dubbele schuifgeleiding |
| Bedieningsmodus |
Joystick Controller, Muisbediening, Automatisch Detectieprogramma |
| Bedieningswijze |
Afstandsbediening, muisbediening, programmering automatische detectie |
|
Verlichting
Systeem
|
Contour |
LED Parallelle Contourverlichting |
| Oppervlak |
0~255 Traploos instelbare 8-delige LED Oppervlakteverlichting |
| Coaxiaal |
Optionele Hoge-helderheid Punt LED Licht |
| Videosysteem |
1/2.9 "Hoge Resolutie Digitale Camera |
| 6.5X Elektronische Feedback Zoomlens Zoom745EF, Optische Vergroting:0.7X-4.5X,Video Vergroting:28X~180X |
| Meetsoftware |
iMeasuring |
| Besturingssysteem |
Ondersteuning WIN10/11-32/64 bit besturingssysteem. |
| Taal |
Engels, Vereenvoudigd Chinees, Traditioneel Chinees, andere taalversies kunnen worden toegevoegd. |
| Werkomgeving |
De temperatuur is 20℃ 2℃, en de temperatuurverandering is minder dan 1℃/uur; Vochtigheid 30% ~ 80% RH; Trillingen< 0.02g's, ≤15Hz. |
| Voeding |
220V/50Hz/10A |
| Machine lager |
0~30Kg (ultieme draagkracht: 50Kg) |
| Afmeting (BxDxH)mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Netto Gewicht (Kg) |
396 |
466 |
560 |
796 |
| Optionele configuratie |
Elektronische Feedback Zoomlens met Coaxiaal Licht, elektrische zoomlens, contactsonde, wit licht spot spectrum, 3D camera, draadloze Bluetooth afstandsbediening. |
Opmerking:
L is gemeten lengte(mm), de mechanische nauwkeurigheid van de Z-as en de focusnauwkeurigheid is sterk gerelateerd aan het oppervlak van het werkstuk.
Vergroting is een geschatte waarde, het is gerelateerd aan de afmeting van de monitor en de resolutie.
0.5X of 2X objectief is optioneel beschikbaar afhankelijk van de behoeften.
Productconfiguratie Modelbeschrijving (Voorbeeld met V5-432):
| Productcategorie |
2.5D |
3D |
2.5D |
3D |
| Product |
2.5D Automatische Vision
Meetmachine
|
3D Automatisch
Contact & Vision
Meetmachine
|
2.5D Automatisch
Laser-Scan & Vision
Meetmachine
|
3D Automatisch Multisensorisch
Meetmachine
|
| Model |
V5-432A |
V5-432B |
V5-432C |
V5-432D |
| Type |
A |
B |
C |
D |
| Betekenis |
Optische Zoomlens Sensor |
Zoomlens Sensor en Contactsonde Sensor |
Zoomlens Sensor en Laser Sensor |
Zoomlens Sensor, Contactsonde Sensor en Laser Sensor |
| Contactsonde |
Zonder |
MCP-Kit1 |
Zonder |
MCP-Kit1 |
| Laser Module |
Zonder |
Zonder |
Omron Laser |
Omron Laser |
| Software Versie |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
Cantilever Automatische Vision Meetmachine Modellen en Specificaties:
| Model |
Code# |
Model |
Code# |
Model |
Code# |
Model |
Code# |
| V5-322A |
527-120G |
V5-432A |
527-120H |
V5-542A |
527-120J |
V5-652A |
527-120K |
| V5-322B |
527-220G |
V5-432B |
527-220H |
V5-542B |
527-220J |
V5-652B |
527-220K |
| V5-322C |
527-320G |
V5-432C |
527-320H |
V5-542C |
527-320J |
V5-652C |
527-320K |
| V5-322D |
527-420G |
V5-432D |
527-420H |
V5-542D |
527-420J |
V5-652D |
527-420K |
Cantilever Automatische Vision Meetmachine V5 Serie Meetruimte:
| Slag |
Model |
Nauwkeurigheid |
X-as Slag mm |
Y-as Slag mm |
Z-as Slag mm |
Z-as Aangepaste Slag mm |
| E1x,y |
E1z |
| 300x200x200 |
V5-322 |
2+L/200 |
4.0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
V5-432 |
2+L/200 |
4.0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
V5-542 |
2+L/200 |
4.0+L/200 |
500mm |
400mm |
200mm |
400mm |
| 600x500x200 |
V5-652 |
2+L/200 |
4.0+L/200 |
600mm |
400mm |
200mm |
400mm |
Andere reisspecificaties kunnen worden aangepast.
