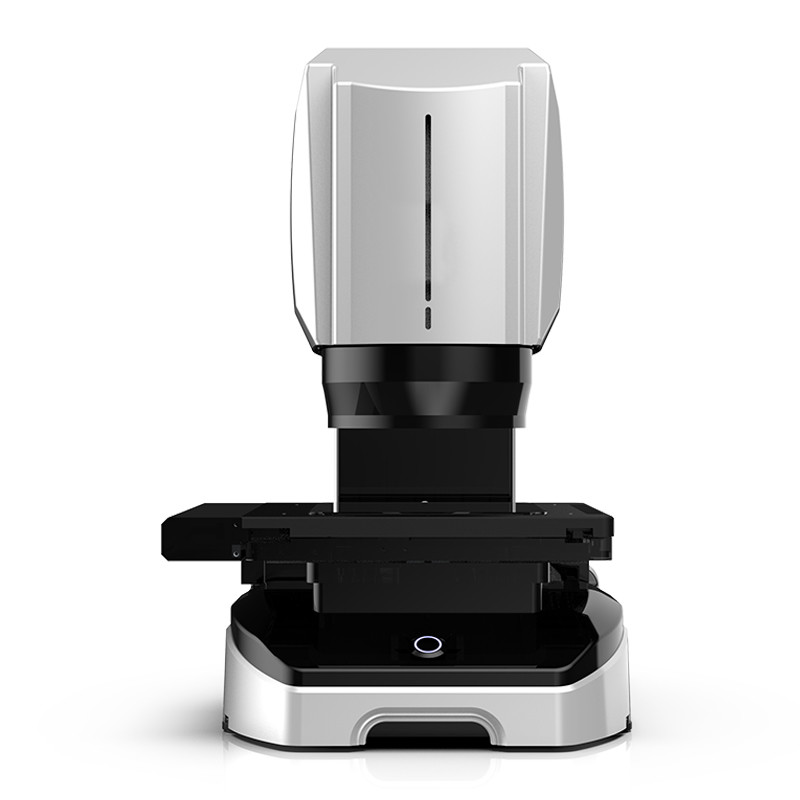

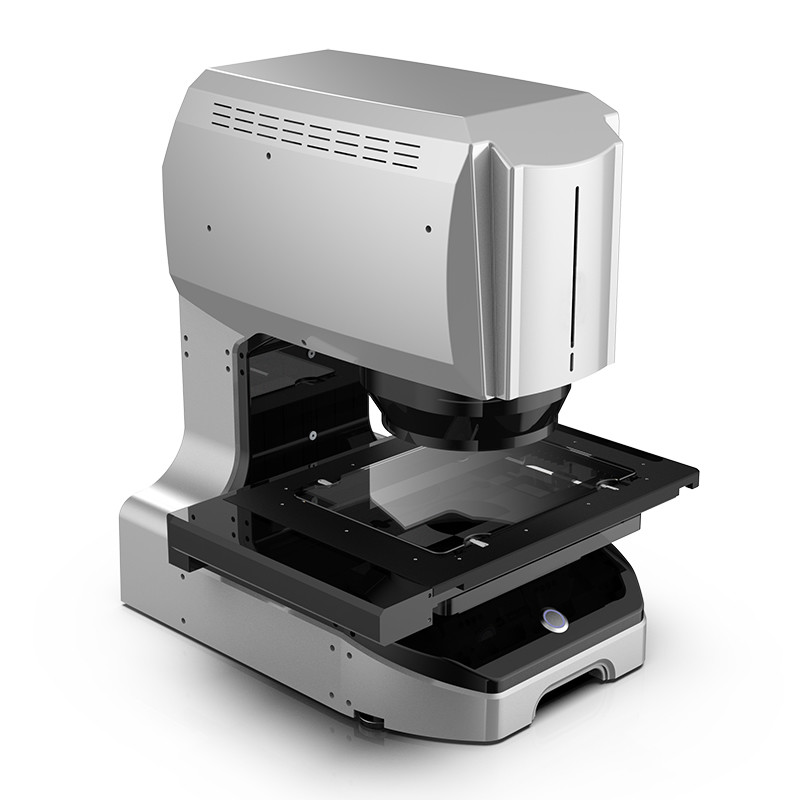

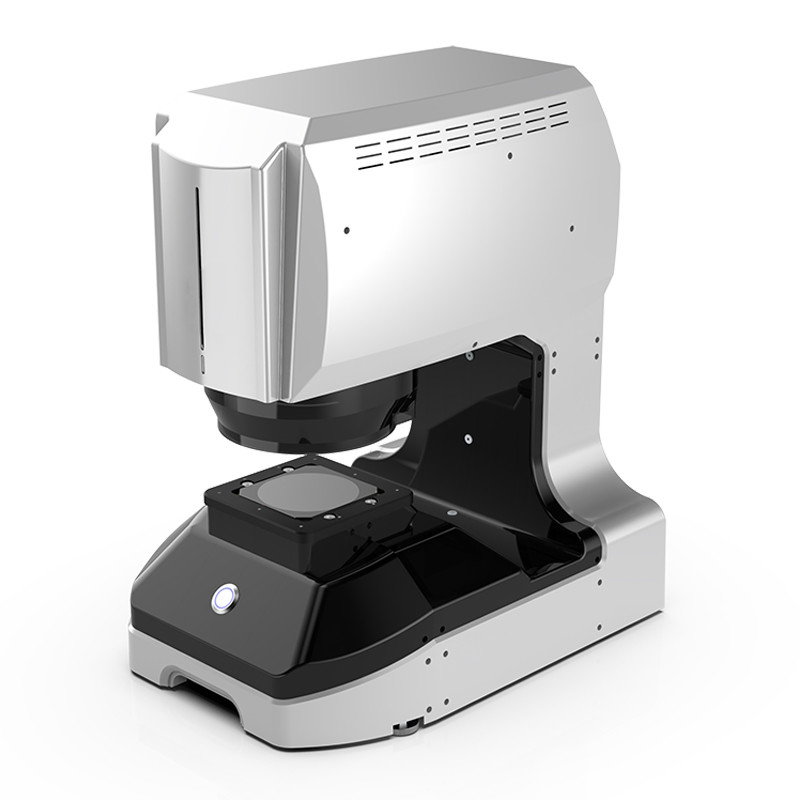

Instant Vision System QuickMea Serie
Producteigenschappen:
Benchtop Instant Meetsysteem
● Tafelstructuur, compact formaat, gemakkelijk te hanteren.
● Meten met één knop, kan ook worden gecombineerd met IO-signaal om automatisch meten te bereiken.
● Het rapport kan automatisch worden geüpload naar het gegevensbeheersysteem.
Zeer nauwkeurige meting onder oppervlaktelicht
● Uitgerust met dubbele vergrotings telecentrische lens en twee 20MP camera's, automatisch multi-hoek oppervlaktelicht en optioneel coaxiaal oppervlaktelicht.
● Met het onafhankelijke, krachtige AI-randberekeningsalgoritme kan het gemakkelijk nauwkeurig randzoeken op het oppervlak realiseren en ongeldige gebieden voor randvervuiling filteren.
● De meetherhaalbaarheid van oppervlaktelicht kan ook hetzelfde niveau bereiken als dat van bodemlicht.
Snel meten en eenvoudige bediening
● Geen positionering nodig voor het meten van monsters, monsters kunnen in elke positie worden geplaatst.
● Kan 100 afmetingen, 512 kenmerken in één seconde meten, waardoor de meettijd aanzienlijk wordt verkort.
● De bedieningsinterface van de software is eenvoudig en gemakkelijk te begrijpen, en het meetprogramma en de parameterinstelling kunnen gemakkelijk worden geschreven.
● Met automatische scherpstelling, elimineer fouten veroorzaakt door brandpuntsafstanden.
● Automatische positionering en automatische meetfunctie, iedereen kan met één druk op de knop stabiele meetresultaten verkrijgen.
Handig | Eén knop voor meten
Krachtige hardwarecombinatie | Zeer nauwkeurige meting
Uitgerust met een dubbele telecentrische dubbele lens met lage aberratie en twee 20MP camera's, automatisch multi-hoek oppervlaktelicht en optioneel coaxiaal oppervlaktelicht. Met het onafhankelijke, krachtige AI-randberekeningsalgoritme kan het gemakkelijk nauwkeurig randzoeken op het oppervlak realiseren en ongeldige gebieden voor randvervuiling filteren. De meetherhaalbaarheid van oppervlaktelicht kan ook hetzelfde niveau bereiken als dat van bodemlicht.
Dubbele telecentrische dubbele lens met lage aberratie
Het ontwerp van de telecentrische lens vermindert optische aberraties, waardoor het beeld realistischer en nauwkeuriger wordt, wat vooral belangrijk is voor toepassingen die zeer nauwkeurige metingen vereisen, waarbij het werkstuk willekeurig kan worden geplaatst om nauwkeurige meetresultaten te verkrijgen.
Automatische optische scherpstelling
Uitgerust met een dubbele telecentrische optische lens, kan automatisch scherpstellen op basis van de meetpositie, waardoor de aanpassingstijd van het personeel wordt verkort.
Nieuw groot formaat schermafbeeldinge, meer pixels per eenheidsgrootte voor hogere nauwkeurigheid
Hogere beeldnauwkeurigheid in vergelijking met traditionele lenzen.
20MP High-Precision CDD
Met behulp van een 1’’20-megapixel zwart-wit camera is het aantal pixels verdubbeld ten opzichte van traditionele modellen, en de kleine randen die in het verleden moeilijk te observeren waren, kunnen nu ook worden waargenomen. Met beweegbare meting, gezichtsveld-omschakeling, kan het systeem een hoge precisie en een breed veldmeting bereiken, terwijl de nauwkeurigheid wordt verbeterd en de meettijd wordt verkort.
Optisch systeem met dubbel gezichtsveld
Bereik gelijktijdige meting met een groot gezichtsveld en hoge precisie, sneller en slimmer.
Sub-pixel beeldverwerking
Splits 1 pixel in 100 gelijke delen voor detectie van randen en berekening.
Automatische verwijdering van afwijkingen
Verwijder automatisch afwijkingen wanneer de geëxtraheerde randen bramen of defecten hebben
Instelbare lichtbron
Zet meerdere verlichtingseenheden in één met het optillen van multi-hoek oppervlaktelicht. De software is uitgerust met een automatische lichtaanpassingsfunctie. Door de ingebouwde helderheidssensor voor verschillende omgevingslichtbronnen kan het systeem zich automatisch aanpassen aan de beste lichtomstandigheden.
Uitgebreid verlichtingssysteem
Uitgerust met meerdere variabele optische verlichtingssystemen, de oppervlaktelichtondersteuning wordt verhoogd en verlaagd, geschikt voor een breed scala aan meetveldhoeveelheden.
Nieuwe zelfontwikkelde software
De Quickmea-software, de professionele visiemetssoftware, is onafhankelijk ontwikkeld door Sinowon, met onafhankelijke intellectuele eigendomsrechten. De Quickmea-software is uitgerust met een gebruiksvriendelijke gebruikersinterface, krachtige en praktische functies. Het is handig om snel te werken. Bovendien kan het worden aangepast aan de eisen van de gebruiker, om de werkefficiëntie effectiever te verbeteren.
Functie-introductie
| Snelle tools |
Coördinatensysteem (positionering, punt-lijn, lijn-lijn), basis (punt, lijn, cirkel, boog), hoek (lijn-lijn) ,
Afstand (lijn-lijn, punt-lijn, punt-punt, cirkel-cirkel, cirkel-lijn, cirkel-punt)
|
| Hulpmiddelen |
Punten (middelpunten, kruispunten), gecombineerde randen (lijnen, cirkels), lijnen (middellijnen, loodrechte lijnen, parallelle lijnen, raaklijnen, lijnen die door punten gaan, benaderende rechte lijnen), cirkels (tussenliggende cirkels, cirkels geconstrueerd op middelpunten, hulpcirkels, raakcirkels, endocirkels) |
| Geometrische toleranties |
Vormtolerantie (echte rechtheid, echte rondheid, contour, vlakheid), Oriëntatietolerantie (rechtheid, parallelheid) Positietolerantie (puntpositie, concentriciteit, symmetrie) |
| Speciale toepassingen |
Maximum punt, Minimum punt (Rechthoek, Cirkel, Boog), Lijn (Pieklijn), Cirkel (Piekelcirkel, Piekboog), Steekafstand (Directe richting, Omtrekrichting), Steekhoek (Lineaire richting, Omtrekrichting), R-hoek, C-oppervlak, Gat, Cirkelkruis, Omtrek, Oppervlakte, Schroef, Tandwiel |
| Gemeenschappelijke tools |
Construeer (Afstand, Spatiëring, Hoek, Punt, Lijnsegment, Cirkel, Boog, Ellips, Vlak, Cirkel, Rechthoek, enz.), Analyseer (Multi-tool, Auto, Loodrecht, Middenpuntcompositie, Middenpuntcirkel, Kruising, Equalizer, Radius tekeningcirkel, Cirkel tangent aan twee lijnen, Parallel, Tangent, Buiten tangentcirkel naar binnen tangentcirkel, Minimum bereik, Driehoek tangent aan cilinders, 3D-modus), Tool (Handmatig punt, focuspunt, ronde doos om punten te nemen, vierkante doos om punten te nemen, lijnscan, boogscan, cirkelscan, gespecificeerde punten, ellips-scan, rechthoek-scan, cirkel-scan, contourcirkel-scan, gesloten contour-scan, gesloten-vorm element-scan, open-type element-scan), Coördinatensysteem (vlakcomplement, ascomplement, coördinatensysteeminstellingen, callout, XYZ-richting, werkvlak) |
Specificaties:
| Model |
QuickMea100 |
QuickMea202 |
QuickMea302 |
QuickMea403 |
| Meetbereik |
X |
φ100 |
115mm |
215mm |
315mm |
| Y |
145mm |
145mm |
245mm |
| Z |
75mm |
75mm |
75mm |
75mm |
| FOV |
Hoge precisie modus |
20.5*13.5mm |
135*155mm |
235*155mm |
335*255mm |
| Breedveldmodus |
φ100mm |
200*200mm |
300*200mm |
400*300mm |
| Herhaalbaarheid |
Hoge precisie modus |
Zonder tafelbeweging |
0.4μm |
| Met tafelbeweging |
|
1.2μm |
1.2μm |
1.2μm |
| Breedveldmodus |
Zonder tafelbeweging |
0.8μm |
| Met tafelbeweging |
|
1.8μm |
1.8μm |
1.8μm |
| Weergave resolutie |
0.1μm |
| Nauwkeurigheid |
Hoge precisie |
Zonder binding*1 |
±1.5μm |
| Met binding*2 |
|
±2+L/200μm |
±2+L/200μm |
±2+L/200μm |
| Breedveld |
Zonder binding*1 |
±2.5μm |
| Met binding*2 |
|
±4+L/200μm |
±4+L/200μm |
±4+L/200μm |
| Camera |
1" 20MP CCD * 2 |
| Lens |
Dubbele vergrotings telecentrische lens |
| Verlichtingssystemen |
Bodemlicht |
Groen parallel bodemlicht |
| Oppervlaktelicht |
Vier-ring hefbaar wit licht (gemotoriseerd) |
| Bodemlicht |
Omtrekrichting groen licht (gemotoriseerd) |
| Coaxiaal licht |
Optioneel |
| Horizontale draaitafelspecificaties (optioneel) |
Draaihoek |
Resolutie 0.02°, bereik 360° |
| Rotatiesnelheid |
0.2-2r/sec |
| Maximaal meetbare diameter |
Φ60mm |
| Capaciteit |
5 Kg |
| Meetsoftware |
QuickMea CAD++ Software |
| Voeding |
220V±10%,50Hz |
| Werkomgeving |
Temperatuur: 20±2℃, Vochtigheid: 30-80%, Trilling: ＜0.002g,15HZ |
| Afmeting (L*B*H) mm |
565*435*635mm |
586*435*635mm |
586*505*635mm |
695*635*650mm |
