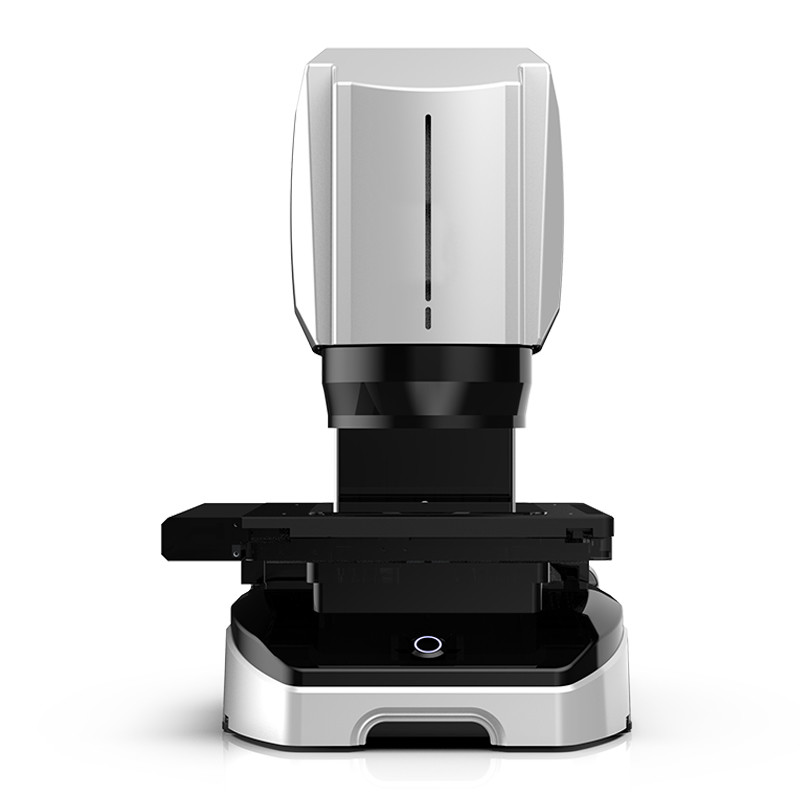

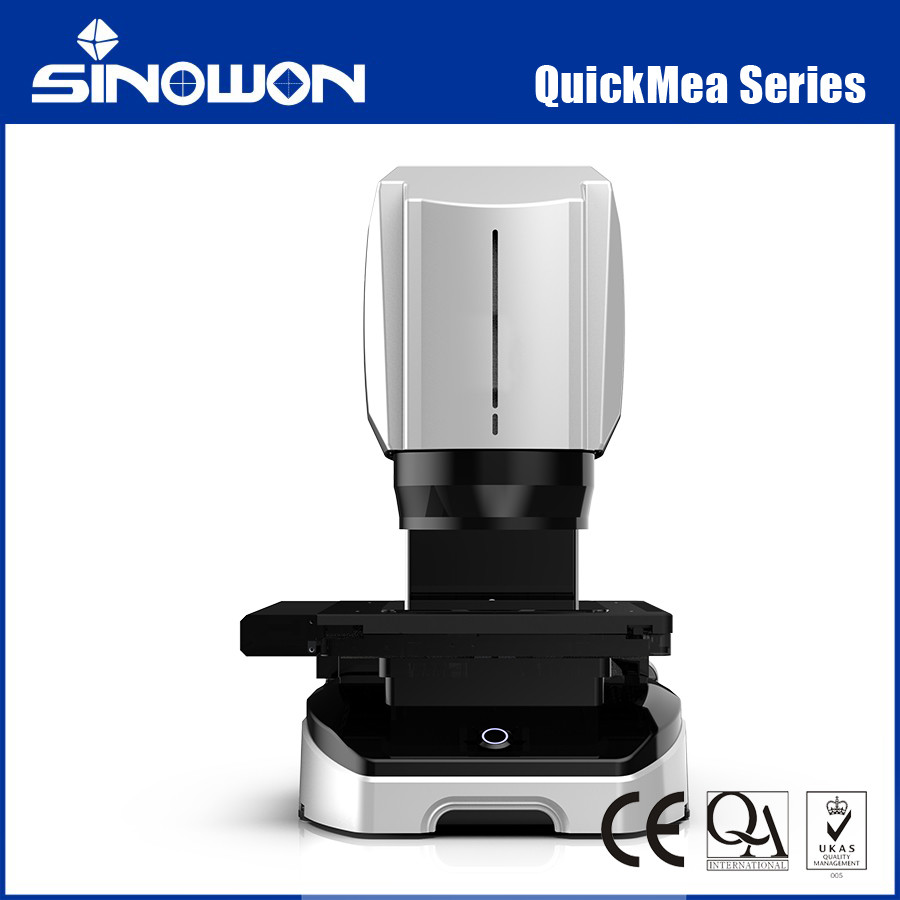

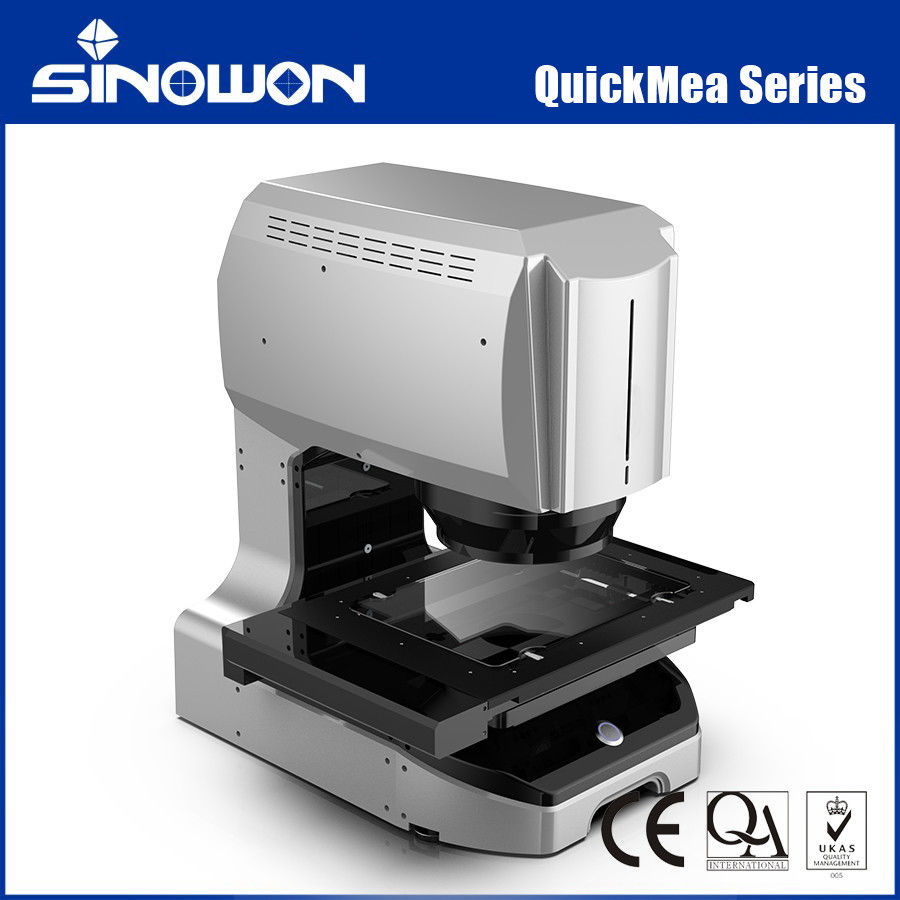

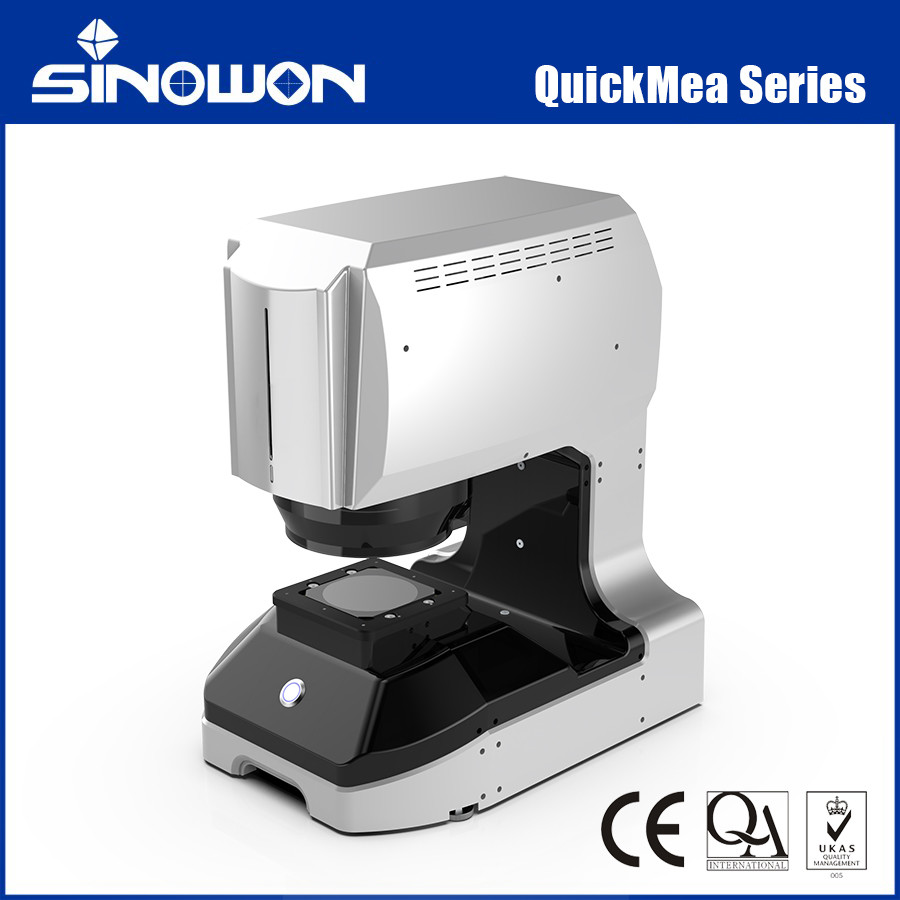

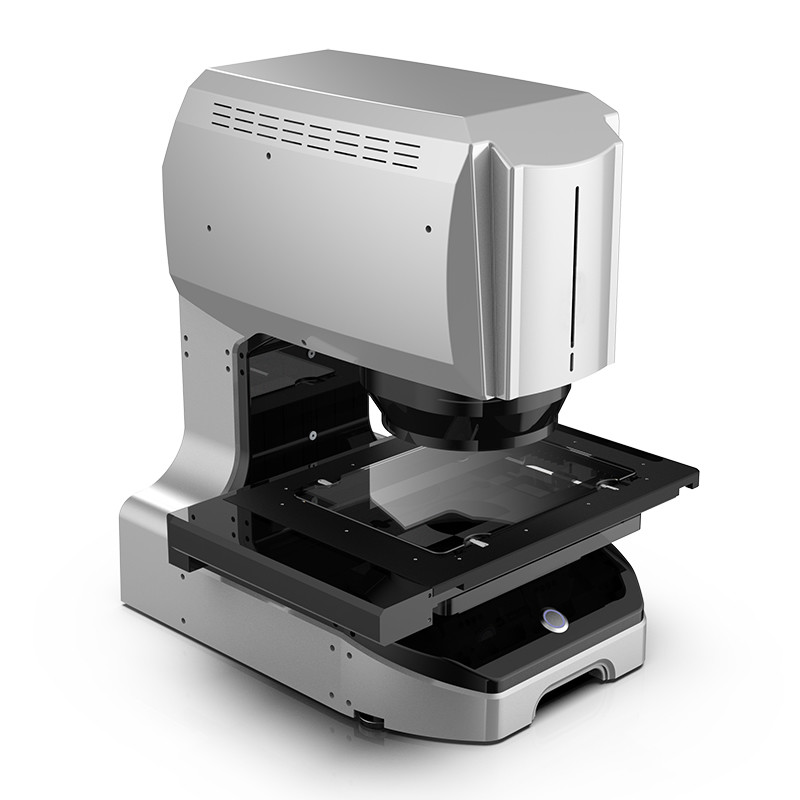

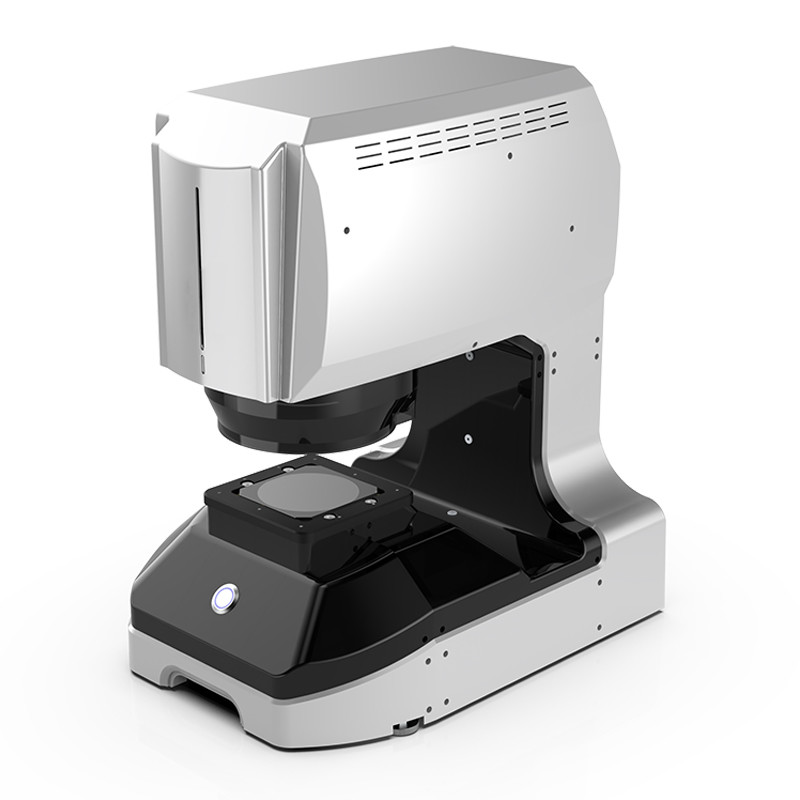

Instant Vision-systeem QuickMeaSerie
ProductkarakteristiekenC:
Tafelmodel voor onmiddellijke metingen
● Tafelstructuur, compact formaat, gemakkelijk te hanteren.
● Meting met één knop, kan ook worden gekoppeld aan een IO-signaal om automatische meting te bereiken.
● Het rapport kan automatisch worden geüpload naar het gegevensbeheersysteem.
Hoge precisiemeting onder oppervlaktelicht
● Uitgerust met een telecentrische lens met dubbele vergroting en twee 20MP-camera's, automatisch oppervlaktelicht vanuit meerdere hoeken en optioneel coaxiaal oppervlaktelicht.
● Met het onafhankelijke krachtige AI-algoritme voor randberekening kan het eenvoudig nauwkeurig zoeken naar randen op het oppervlak realiseren en ongeldige gebieden filteren op grensruis.
● De herhaalbaarheid van de metingen van oppervlaktelicht kan ook hetzelfde niveau bereiken als dat van bodemlicht.
Snelle meting en eenvoudige bediening
● Er is geen positionering nodig voor het meten van monsters, monsters kunnen in elke positie worden geplaatst.
●Kan 100 dimensies en 512 kenmerken in één seconde meten, waardoor de meettijd aanzienlijk wordt verkort.
●De bedieningsinterface van de software is eenvoudig en gemakkelijk te begrijpen, en het meetprogramma en de parameterinstelling kunnen eenvoudig worden geschreven.
●Met automatische scherpstelling elimineert u fouten veroorzaakt door brandpuntsafstanden.
●Automatische positionering en automatische meetfunctie, elke bediening kan met één knop stabiele meetresultaten verkrijgen.
Handig|Eén knop voor meten
Krachtige hardwarecombinatie |Hoge precisiemeting
Uitgerust met telecentrische dubbele lens met lage aberratie, dubbele vergroting en twee 20 MP-camera's, automatisch oppervlaktelicht met meerdere hoeken en optioneel coaxiaal oppervlaktelicht. Met het onafhankelijke, krachtige AI-algoritme voor randberekening kan het eenvoudig nauwkeurig zoeken naar randen op het oppervlak realiseren en ongeldige gebieden filteren op grensruis. De herhaalbaarheid van de metingen van oppervlaktelicht kan ook hetzelfde niveau bereiken als dat van bodemlicht.
Lage aberratie dubbele vergroting telecentrische dubbele lens
Het ontwerp van de telecentrische lens vermindert optische aberraties, waardoor het beeld realistischer en nauwkeuriger wordt, wat vooral belangrijk is voor toepassingen die zeer nauwkeurige metingen vereisen, waarbij het werkstuk willekeurig kan worden geplaatst om nauwkeurige meetresultaten te verkrijgen.
Automatische optische scherpstelling
Uitgerust met een dubbele telecentrische optische lens, kan deze automatisch scherpstellen op basis van de meetpositie, waardoor de aanpassingstijd voor het personeel wordt verkort.
Nieuwe grootformaat schermafbeeldinge, merts pixels per eenheidsgrootte voor een hogere nauwkeurigheid
Hogere beeldprecisie vergeleken met traditionele lenzen.
20 MP uiterst nauwkeurige CDD
Met behulp van een 1''20 megapixel zwart-witcamera is het aantal pixels verhoogd tot twee keer zoveel als bij traditionele modellen, en zijn ook de kleine randjes waarneembaar die voorheen lastig waar te nemen waren. Met beweegbare metingen en gezichtsveldwisselingen kan het systeem hoge precisie en brede veldmetingen bereiken, terwijl de nauwkeurigheid wordt verbeterd en de meettijd wordt verkort.
Dubbel gezichtsveld schakelbaar optisch systeem
Bereik een groot gezichtsveld en gelijktijdige metingen met hoge precisie, sneller en slimmer.
Sub-pixelbeeldverwerking
Splits 1 pixel in 100 gelijke delen voor detectie van randen en berekening.
Automatische verwijdering van afwijkingen
Verwijder automatisch afwijkingen wanneer de verwijderde randen bramen of defecten vertonen
Verstelbare lichtbron
Plaats meerdere verlichtingseenheden in één met een opklapbaar oppervlaktelicht met meerdere hoeken. De software is uitgerust met een lichte automatische aanpassingsfunctie. Via de ingebouwde helderheidssensor voor verschillende omgevingslichtbronnen kan het systeem zich automatisch aanpassen aan de beste lichtomstandigheden.
Uitgebreid verlichtingssysteem
Uitgerust met meerdere variabele optische verlichtingssystemen, wordt de oppervlaktelichtsteun omhoog en omlaag gebracht, geschikt voor een breed scala aan meetveldgrootheden.
Nieuwe zelf ontwikkelde software
De Quickmea-software, de professionele software voor zichtmeting, is onafhankelijk ontwikkeld door Sinowon, met onafhankelijke intellectuele eigendomsrechten. De Quickmea-software is uitgerust met een vriendelijke gebruikersinterface, krachtige en praktische functie. Het is handig om snel te werken. Bovendien kan het worden aangepast aan de eisen van de gebruiker, om de werkefficiëntie effectiever te verbeteren.
Functie Introductie
| Snelle hulpmiddelen |
Coördinatensysteem (positionering, punt-lijn, lijn-lijn), basis (punt, lijn, cirkel, boog), hoek (lijn-lijn),
Afstand (lijn-lijn, punt-lijn, punt-punt, cirkel-cirkel, cirkel-lijn, cirkel-punt)
|
| Hulpgereedschappen |
Punten (middelpunten, snijpunten), gecombineerde randen (lijnen, cirkels), lijnen (middellijnen, loodrechte lijnen, evenwijdige lijnen, raaklijnen, lijnen die door punten gaan, benaderende rechte lijnen), cirkels (tussencirkels, cirkels geconstrueerd op middelpunten, hulplijnen cirkels, raakcirkels, endocirkels) |
| Geometrische toleranties |
Vormtolerantie (echte rechtheid, echte ronding, contour, vlakheid), Oriëntatietolerantie (rechtheid, parallellisme) Positietolerantie (puntpositie, concentriciteit, symmetrie) |
| Speciale toepassingen |
Maximaal punt, minimumpunt (rechthoek, cirkel, boog), lijn (pieklijn), cirkel (piekcirkel, piekboog), pitchafstand (directe richting, omtreksrichting), pitchhoek (lineaire richting, omtreksrichting), R- Hoek, C-oppervlak, gat, cirkelkruis, omtrek, oppervlakte, schroef, tandwiel |
| Gemeenschappelijke hulpmiddelen |
Construeren (afstand, afstand, hoek, punt, lijnsegment, cirkel, boog, ellips, vlak, cirkel, rechthoek, enz.), Analyseren (multitool, automatisch, loodrecht, middelpuntcompositie, middelpuntcirkel, snijpunt, Equalizer, straaltekencirkel, cirkel die raakt aan twee lijnen, parallel, rakend, buiten rakende cirkel aan binnen rakende cirkel, minimale reikwijdte, driehoek raakt aan cilinders, 3D-modus), gereedschap (handmatig punt, focuspunt, ronde doos om punten te nemen, vierkante doos om punten te nemen, lijnscan, boogscan, cirkelscan, gespecificeerde punten, ellipsscan, rechthoekscan, cirkelscan, contourcirkelscan, gesloten contourscan, elementscan met gesloten vorm, elementscan met open type), coördinatensysteem (vlakcomplement, ascomplement, coördinatensysteeminstellingen, toelichting, XYZ-richting, werkvlak) |
Specificaties:
| Model |
SnelleMea100 |
SnelleMea202 |
SnelleMea302 |
SnelleMea403 |
| Meetbereik |
X |
φ100 |
115 mm |
215 mm |
315 mm |
| Y |
145 mm |
145 mm |
245 mm |
| Z |
75 mm |
75 mm |
75 mm |
75 mm |
| gezichtsveld |
Hoge precisie-modus |
20,5*13,5 mm |
135*155mm |
235*155mm |
335*255mm |
| Breedveldmodus |
φ100mm |
200*200mm |
300*200mm |
400*300mm |
| Herhaalbaarheid |
Hoge precisie-modus |
Zonder tafel. Verplaatsen |
0,4 μm |
| Met tafel in beweging |
|
1,2 μm |
1,2 μm |
1,2 μm |
| Breedveldmodus |
Zonder tafel. Verplaatsen |
0,8 μm |
| Met tafel in beweging |
|
1,8 μm |
1,8 μm |
1,8 μm |
| Weergaveresolutie |
0,1 μm |
| Nauwkeurigheid |
Hoge precisie |
Zonder binding*1 |
±1,5 μm |
| Met binding*2 |
|
±2+L/200μm |
±2+L/200μm |
±2+L/200μm |
| Breed veld |
Zonder binding*1 |
±2,5 μm |
| Met binding*2 |
|
±4+L/200μm |
±4+L/200μm |
±4+L/200μm |
| Camera |
1" 20MP CCD*2 |
| Lens |
Telecentrische lens met dubbele vergroting |
| Verlichtingssystemen |
Onderste licht |
Groen parallel bodemlicht |
| Oppervlakte licht |
Hefbaar wit licht met vier ringen (gemotoriseerd) |
| Onderste licht |
Omtreksgericht groen licht (gemotoriseerd) |
| Coaxiaal licht |
Optioneel |
| Specificaties horizontale draaitafel (optioneel) |
Rotatiehoek |
Resolutie 0,02°, bereik 360° |
| Rotatiesnelheid |
0,2-2r/sec |
| Maximaal meetbare diameter |
Φ60mm |
| Capaciteit |
5 kg |
| Meetsoftware |
QuickMea CAD++-software |
| Voeding |
220 V ± 10%, 50 Hz |
| Werkomgeving |
Temperatuur: 20 ± 2 ℃, vochtigheid: 30-80%, trillingen: <0,002 g, 15 Hz |
| Afmeting (L*B*H) mm |
565*435*635mm |
586*435*635mm |
586*505*635mm |
695*635*650mm |
