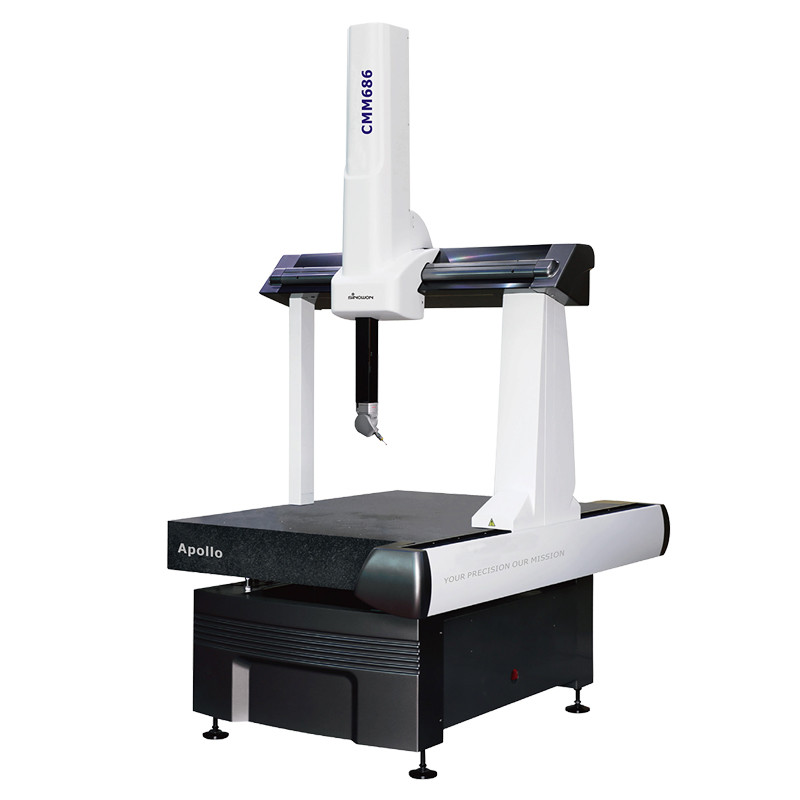

Name: Coördinaten meetmachine Apollo-serie
Brand: Hoyamo and Sinowon Inc
SKU: Apollo 686
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Verplaatsingsbereik ((mm): 600*800*600

Maximaal gewicht van het gemeten werkstuk: 300 kg

Gewicht van de machine: 730kg

3D max. snelheid (mm/s): 520

3D Max. Versnelling (mm/s2): 1730

Markeren:

Apollo-series coördinaten meetmachine

Basis informatie

Place of Origin: Jiangmen, China

Merknaam: SINOWON

Certificering: CE

Model Number: Apollo 686

Document: D4 Sinowon Apollo Series CM...a1.pdf

Betalen & Verzenden Algemene voorwaarden

Packaging Details: Plywood

Delivery Time: 40 work days

Payment Terms: L/C, T/T

Supply Ability: 50 Sets/Month

Galerij

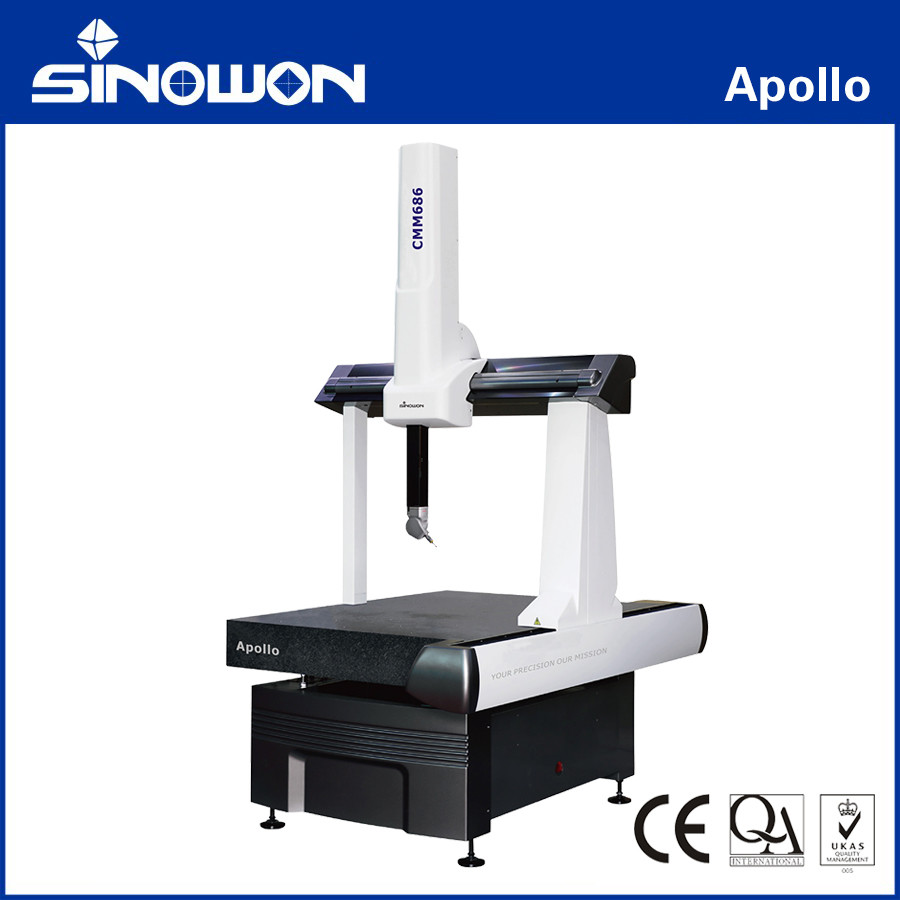

Coördinaten meetmachine Apollo-serie

Productomschrijving

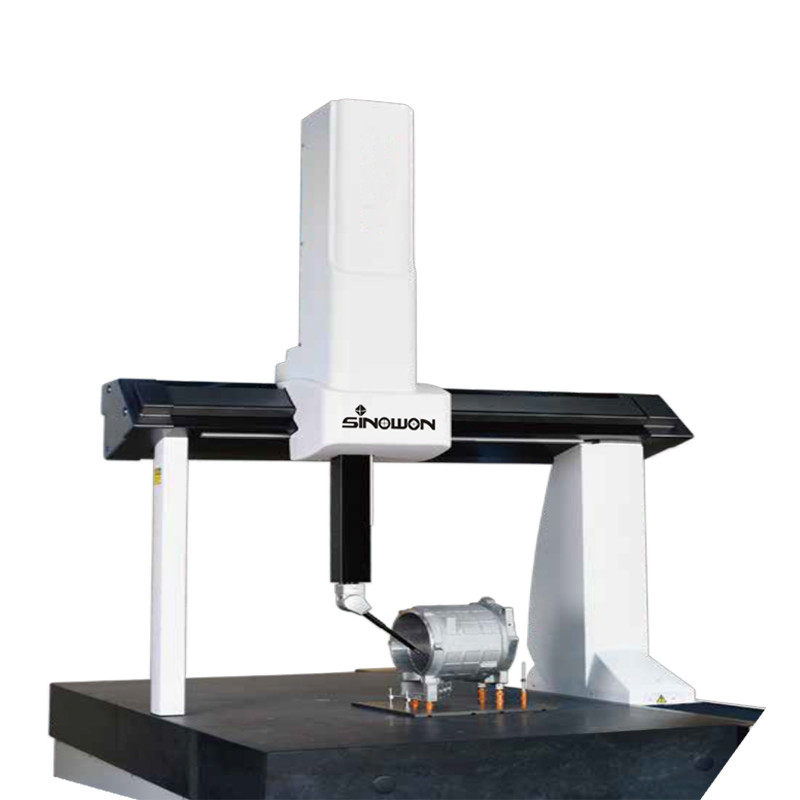

Coördinaten meetmachine Apollo-serie

Coördinaten meetmachine Apollo-serie 0

Inleiding tot het product:

Apollo is een zeer concurrerende volledig automatische CMM, uitgerust met krachtige Rational-DMIS-metingssoftware, intuïtief, intelligent en efficiënt, met rijke meetmodules, sterke bewerkbaarheid,sterke compatibiliteit, volledig tegemoetkomen aan de persoonlijke meetbehoeften.

Het wordt veel gebruikt in: auto-onderdelenindustrie, spuitgiet- en vormindustrie, 3C-elektronica-industrie, snij- en gereedschapsindustrie,precisiemaatwerkingsindustrie en andere industriële metrologische toepassingen, met inbegrip van productinspectie en armatureninspectie.

Productkenmerken:

Pneumatische balans:De Z-as is voorzien van een verstelbare pneumatische balans, die soepel beweegt en automatisch remt om de veiligheid te garanderen.
Tabel:Een zware, stabiele, monolithische granieten tafel vermindert de vibratie.
Structuur:De bewegende brugstructuur biedt een meer open meetruimte.
Gidsrail:geïntegreerde dovetail-geleidingsrail, die de loopnauwkeurigheid van de gehele machine verbetert.
Precieze driehoekige balkontwerp:Verbeter de stijfheid van de machine en verlaag het zwaartepunt van de balk, verbeter de nauwkeurigheid en herhaalbaarheid van de machine.
Een afmeting van de afmeting van de afmeting van de afmeting van het productEen consistente vervorming van alle onderdelen bij temperatuursveranderingen voor een gemakkelijke compensatie.
Verplaatsing van de aandrijflijn:de bewegende massa verminderen, de snelheid verhogen en de invloed van de motorverwarming op de prestaties van de machine vermijden.

Apollo564 /686 /8xx6 Specificatie:

Model	Maximale toelaatbare fout MPE ((μm), L ((mm), (ISO10360-2)						3D max. snelheid (mm/s)	3D Max. Versnelling (mm/s2)
	HH-MI		HP-TMe		HP-THDe
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP
Apollo 564	2.8+L/300	3.1	2.6+L/300	2.9	2.4+L/300	2.7	520	1730
Apollo 686	2.8+L/300	3.1	2.6+L/300	2.9	2.4+L/300	2.7	520	1730
Apollo 8106	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470
Apollo 8126	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470
Apollo 8156	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470

Proefconfiguratie voor prestatietests:

HHH-MI: De sonde is 21 mm lang, de spitsdiameter is 4 mm;

HP-TMe/HP-THDe: Standaard krachtmeting, de sonde is 10 mm lang, de spitsdiameter is 4 mm.

De prestatiemeters gelden onder de volgende voorwaarden:

Standaard omgevingstemperatuur: 18 - 22°C

Veranderingen in omgevingstemperatuur: 1°C/h - 2°C/24h

Temperatuurgradiënt: 1°C/m

Relatieve luchtvochtigheid: 25% - 75%

Structuurdiagram:

Coördinaten meetmachine Apollo-serie 1

Model	Verplaatsingsbereik ((mm)			Afmetingen ((mm)			Daglicht ((mm)			Maximaal gewicht van het gemeten werkstuk (kg)	Gewicht van de machine (kg)
Model	X	Y	Z.	Lx	Lij	Lz	Dx	Ds	Dz1	Maximaal gewicht van het gemeten werkstuk (kg)	Gewicht van de machine (kg)
Apollo 564	500	600	400	1055	1535	2247	634	114	594	300	590
Apollo 686	600	800	600	1150	1735	2630	734	114	794	300	730
Apollo 8106	800	1000	600	1350	1935	2640	934	114	794	500	1074
Apollo 8126	800	1200	600	1350	2135	2640	934	114	794	500	1196
Apollo 8156	800	1500	600	1350	2435	2640	934	114	794	500	1379

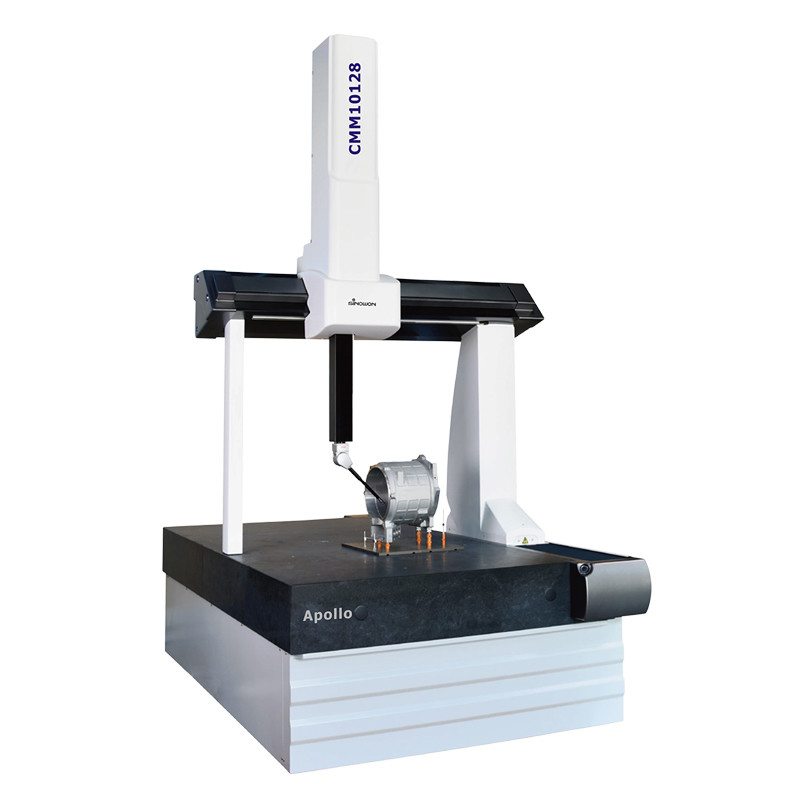

Apollo10xx8 Specificatie:

Model	Maximale toelaatbare fout MPE ((μm), L ((mm), (ISO10360-2)						3D max. snelheid (mm/s)	3D Max. Versnelling (mm/s2)
	HH-MI		HP-TMe		HP-THDe
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP
Apollo 10128	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
Apollo 10158	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
Apollo 10218	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
Apollo 10308	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470

Proefconfiguratie voor prestatietests:

HHH-MI: De sonde is 21 mm lang, de spitsdiameter is 4 mm;

HP-TMe/HP-THDe: Standaard krachtmeting, de sonde is 10 mm lang, de spitsdiameter is 4 mm.

De prestatiemeters gelden onder de volgende voorwaarden:

Standaard omgevingstemperatuur: 18 - 22°C

Veranderingen in omgevingstemperatuur: 1°C/h - 2°C/24h

Temperatuurgradiënt: 1°C/m

Relatieve luchtvochtigheid: 25% - 75%

Structuurdiagram:

Model	Verplaatsingsbereik ((mm)			Afmetingen ((mm)			Daglicht ((mm)			Maximaal gewicht van het gemeten werkstuk (kg)	Gewicht van de machine (kg)
Model	X	Y	Z.	Lx	Lij	Lz	Dx	Ds	Dz1	Maximaal gewicht van het gemeten werkstuk (kg)	Gewicht van de machine (kg)
Apollo 10128	1000	1200	800	1615	2220	2940	1130	118	940	1300	1785
Apollo 10158	1000	1500	800	1615	2520	2940	1130	118	940	1500	2090
Apollo 10218	1000	2100	800	1615	3120	2950	1130	118	940	1800	2625
Apollo 10308	1000	2980	800	1615	4020	3010	1130	118	940	2000	4400

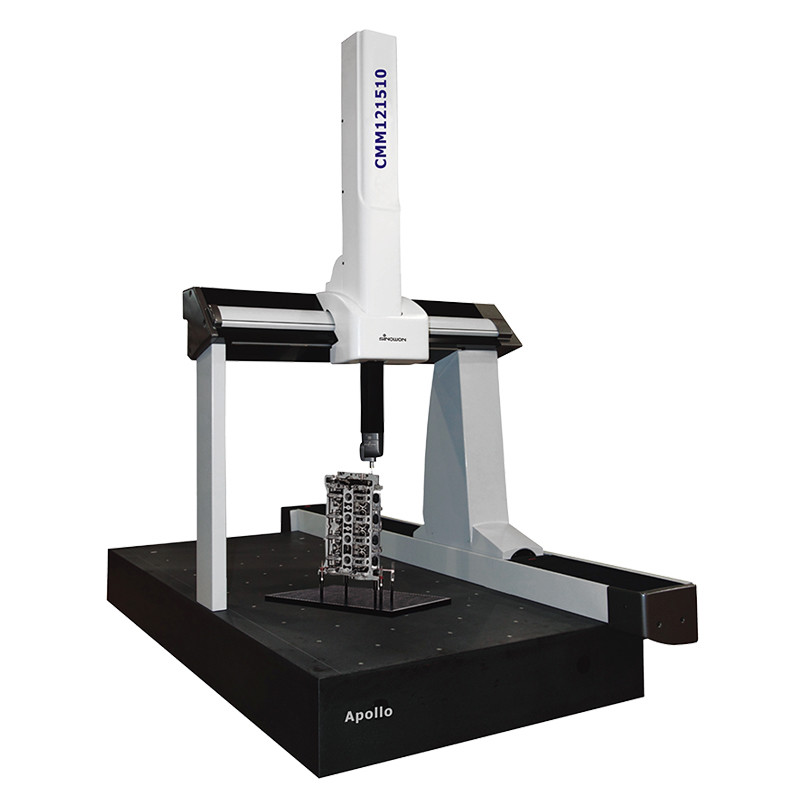

Apollo12xx10 /15xx10/15xx12 Specificatie

Model	Maximale toelaatbare fout MPE ((μm), L ((mm), (ISO10360-2)				3D max. snelheid (mm/s)	3D Max. Versnelling (mm/s2)
	HH-MI		HP-TMe
	MPEE	MPEP	MPEE	MPEP
Apollo 121510	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
Apollo 122210	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
Apollo 123010	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
Apollo 152210	3.8+L/300	4.3	3.6+L/300	4.1	433	1040
Apollo 153010	3.8+L/300	4.3	3.6+L/300	4.1	433	1040
Apollo 152212	4.3+L/300	4.8	4.1+L/300	4.6	433	1040
Apollo 153012	4.3+L/300	4.8	4.1+L/300	4.6	433	1040

Proefconfiguratie voor prestatietests:

HHH-MI: De sonde is 21 mm lang, de spitsdiameter is 4 mm;

HP-TMe/HP-THDe: Standaard krachtmeting, de sonde is 10 mm lang, de spitsdiameter is 4 mm.

De prestatiemeters gelden onder de volgende voorwaarden:

Standaard omgevingstemperatuur: 18 - 22°C

Veranderingen in omgevingstemperatuur: 1°C/h - 2°C/24h

Temperatuurgradiënt: 1°C/m

Relatieve luchtvochtigheid: 25% - 75%

Structuurdiagram:

Coördinaten meetmachine Apollo-serie 3

Model	Verplaatsingsbereik ((mm)			Afmetingen ((mm)			Daglicht ((mm)			Maximaal gewicht van het gemeten werkstuk (kg)	Gewicht van de machine (kg)
Model	X	Y	Z.	Lx	Lij	Lz	Dx	Ds	Dz1	Maximaal gewicht van het gemeten werkstuk (kg)	Gewicht van de machine (kg)
Apollo 121510	1200	1500	1000	1840	2895	3360	1339	150	1173	1800	3792
Apollo 122210	1200	2200	1000	1840	3595	3410	1339	150	1173	2250	5696
Apollo 123010	1200	3000	1000	1840	4395	3440	1339	150	1173	2250	7637
Apollo 152210	1500	2200	1000	2140	3595	3410	1639	150	1173	2250	6730
Apollo 153010	1500	3000	1000	2140	4395	3440	1639	150	1173	2250	9046
Apollo 152212	1500	2200	1200	2140	3595	3810	1639	150	1373	2250	6760
Apollo 153012	1500	3000	1200	2140	4395	3840	1639	150	1373	2250	9076

RationalDMIS2Metingssoftware:

Het heeft ANSI, ISO, GB, PTB standaard certificering verkregen, altijd gesynchroniseerd met geavanceerde normen en geavanceerde ontwerpconcepten,en ondersteunt volledig het internationaal populaire I++ controle protocol.Het heeft een gebruiksvriendelijke en eenvoudige software-interface, een unieke snelle drag-and-drop-operatie en een naadloze verbinding met CAD-gegevens.die een complete meetoplossing biedt voor ondernemingen.

Rationale DMIS-software integreert CAD-, dunwandige en scannermodules om te voldoen aan de groeiende meetbehoeften van onze klanten.

Kenmerken van Rational DMIS:

● Ondersteunt IGES, STEP, DXF, STL, XYZ en andere indelingen;

● Ondersteunt CATIA, UG, PRO-E, Solidworks, Parasolid direct lezen interface;

● Intelligente detectie: realtime simulatie van het detectiepad, automatische optimalisatie van het detectiepad;

● Volledige en snelle berekening van tolerantie: in overeenstemming met GB, ISO, Y14.5, ANSI, DIN, AGMA en andere normen;

● Verscheiden verslaguitvoer; ondersteuning voor HTML, Excel, PDF, OUT, TXT-formaat;

● Overvloedige speciale modules: statistische analyse van SPC, CCD-compositief beeld, lijnlaserscanning, bladanalyse, cilindervormige involute versnellingsanalyse, cam-analyse, netwerkopplanning, netwerkrapport;

● Het kernalgoritme is gecertificeerd door de Physikalisch-Technischen Bundesanstalt (PTB).

DetectieSHet systeem:

HH-MI Handmatig indexkopje

De HH-MI is een handmatig indexerbaar sondehoofd met een geïntegreerde hoge precisie touch trigger probe.De proefkop is in staat om in 15°-inkrementen te indexeren en kan 168 unieke posities bereiken zonder herkwalificatie.De kop kan eenvoudig met één hand worden vergrendeld, ontgrendeld en gedraaid.

Herhaling van de positie	1.5 μm
Inkrementen	15°
Hoekrotatie	A=0°-90° B=±180°
Metingsrichtingen	±X ±Y +Z
Verstelbare trekkracht	0.1N-0.3N
Max. lengte van de stylus	100 mm

HH-MI-M Handmatig indexkopje

De HH-MI-M is een handmatig indexerbaar sondehoofd. De HH-MI-M heeft vergelijkbare prestatie-indicatoren als de HH-MI, maar in plaats van een geïntegreerd kopsysteem te zijn, heeft de HH-MI-M een andere functie.Het wordt geleverd met een eigen adapter en is compatibel met alle overeenkomstige sondes..

Herhaling van de positie	1.5 μm
Inkrementen	15°
Totaal aantal posities	168
Hoekrotatie	A=0°-90° B=±180°
Maximale lengte van de verlenging	50 mm

HH-A-M7.5 Automatisch draaiend hoofd

De HH-A-T5 is een gemotoriseerd indexbaar sondehoofd met een hoge snelheid en een hoog rotatiekoppel.De proefkop is uitgerust met een kinematisch gewricht (TKJ) dat kan worden aangesloten op een Multiwire om multi sensor ondersteuning te gevenDe TKJ kan zowel handmatig als automatisch worden vervangen zonder dat herkwalificatie nodig is.

7.5° en kan 720 unieke posities bereiken.

Herhaling van de positie	0.5 μm
Inkrementen	7.5°
Totaal aantal posities	720
Hoekrotatie	A=0°-105° B=±180°
Rotatiesnelheid	90° in 2s
Maximale lengte van de verlenging	300 mm
