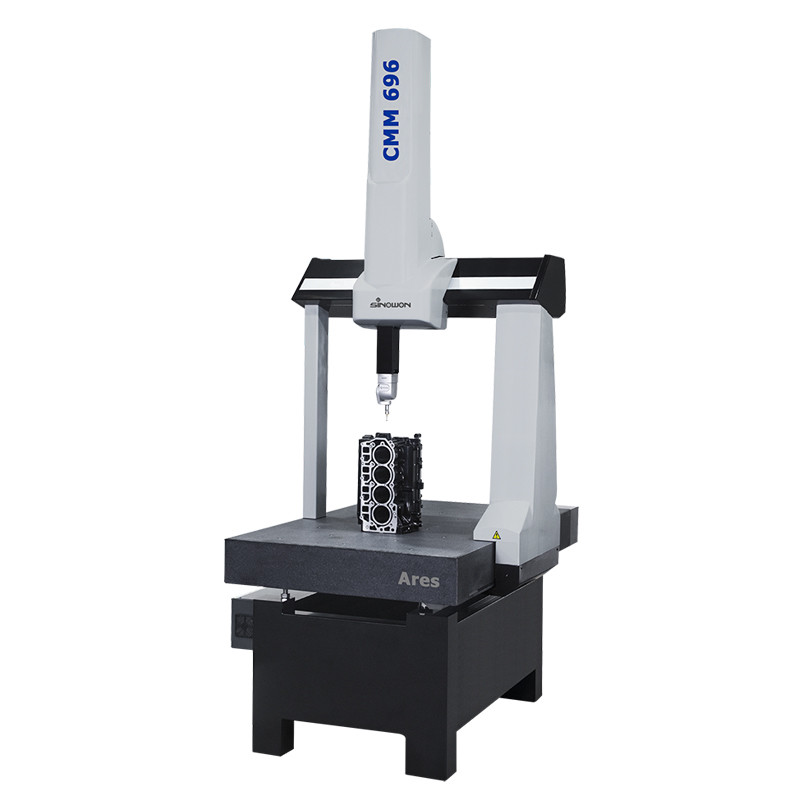

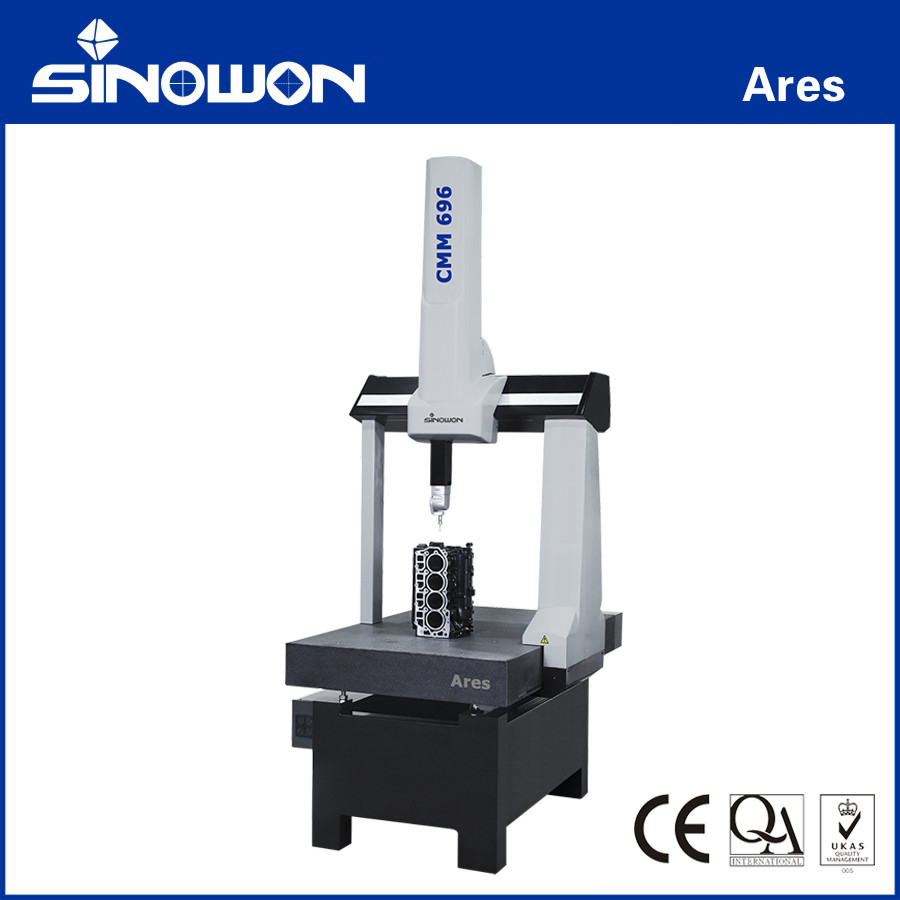

Economische coördinaten meetmachine AresReeks
Inleiding:
De Ares hoofdunit heeft een geheel aluminium structuur.een breed scala aan computerondersteunde ontwerpbeginselen voor de analyse van eindige elementen en modulaire ontwerpbeginselen worden toegepast in het ontwerpprocesDit zorgt ervoor dat de hele machine systeem hebben verbeterde temperatuur weerstand en vervorming/torsieresistentie, verbeteren de stabiliteit van de ruimtelijke structuur van de hele machine,en verminderen van de invloed van structurele micro-deformatieHet gesloten-loop verspreide luchtlagersontwerp optimaliseert de mechanische beweging van de as van de meetmachine.Als gevolg hiervanHet volledige systeem vertoont een hoge mate van herhaalbaarheid tijdens het meetproces en de langetermijnstabiliteit van het systeem.
FEten:
l De X-richtingsstraal is gebaseerd op de ultra-hoge stijfheid precision driehoekige straal (Tricision ®) technologie.en het is het beste structurele ontwerp om stabiliteit en stijfheid te garanderen.
l De drie assen worden allemaal aangedreven door synchrone riemen, die compact, niet-glijdend, snel, geruisloos en eenvoudig te onderhouden zijn.
L Uitgerust met een meetsoftware voor coördinaten, kan het voldoen aan alle algemene inspectiebehoeften op de werkvloer.
l Wij kunnen professionele geïntegreerde ontwerpoplossingen leveren (inclusief fundering, trillingsreductie, airconditioning, laden en lossen, enz.).
Specificatie:
|
Model
|
Maximale toelaatbare fout MPE ((μm), L ((mm), (ISO10360-2) |
3D max. snelheid (mm/s) |
3D Max. Versnelling (mm/s2)
|
| HP-TMe |
HP-THDe |
| E0/E150 |
PFTU's |
R0 |
E0/E150 |
PFTU's |
R0 |
| Ares 696 |
2.5 + L/300 |
2.8 |
2.5 |
2.3+ L/300 |
2.6 |
2.3 |
520 |
1730 |
| Ares 8116 |
2.7+ L/300 |
2.9 |
2.7 |
2.5+ L/300 |
2.7 |
2.5 |
520 |
1730 |
|
Model
|
Verplaatsingsbereik ((mm) |
Afmetingen ((mm) |
Maximaal gewicht van het gemeten werkstuk (kg) |
Gewicht van de machine (kg) |
| X |
Y |
Z. |
Lx |
Lij |
Lz |
| Ares 696 |
600 |
900 |
600 |
991 |
1488 |
2610 |
300 |
730 |
| Ares 8116 |
800 |
1100 |
600 |
1191 |
1688 |
2610 |
500 |
1080 |
|
Proefconfiguratie voor prestatietests:
HP-TMe/HP-THDe:Standaard krachtmeting. De sonde is 10 mm lang, de puntdiameter is 4 mm.
De prestatiemeters gelden onder de volgende voorwaarden:
Standaard omgevingstemperatuur:18 - 22°C;
Omgevingstemperatuurwijzigingen:1°C/h - 2°C/24h;
Temperatuurgradiënt:1°C/m;
Relatieve luchtvochtigheid: 25% - 75%
|
Structuurdiagram:
RationalDMIS2Metingssoftware:
Het heeft ANSI, ISO, GB, PTB standaard certificering verkregen, altijd gesynchroniseerd met geavanceerde normen en geavanceerde ontwerpconcepten,en ondersteunt volledig het internationaal populaire I++ controle protocol.Het heeft een gebruiksvriendelijke en eenvoudige software-interface, een unieke snelle drag-and-drop-operatie en een naadloze verbinding met CAD-gegevens.die een complete meetoplossing biedt voor ondernemingen.
Rationale DMIS-software integreert CAD-, dunwandige en scannermodules om te voldoen aan de groeiende meetbehoeften van onze klanten.
Kenmerken vanRationele DMIS:
l Ondersteunt IGES, STEP, DXF, STL, XYZ en andere indelingen;
l Ondersteunt CATIA, UG, PRO-E, Solidworks, Parasolid directe leesinterface;
l Intelligente detectie: realtime simulatie van het detectiepad, automatische optimalisatie van het detectiepad;
l Volledige en snelle berekening van de tolerantie: in overeenstemming met GB, ISO, Y14.5, ANSI, DIN, AGMA en andere normen;
l Diverse rapportuitvoer; ondersteuning voor HTML, Excel, PDF, OUT, TXT-formaat;
l Overvloedige speciale modules: statistische analyse van de SPC, CCD-compositief beeld, lijnlaserscanning, bladanalyse, cilindervormige involutieversnellingsanalyse, cam-analyse, netwerkopplanning, netwerkorapport;
l Het kernalgoritme is gecertificeerd door de Physikalisch-Technische Bundesanstalt (PTB).
