Half-automatische bewegende brug Coördinaten meetmachine CMM meetapparatuur

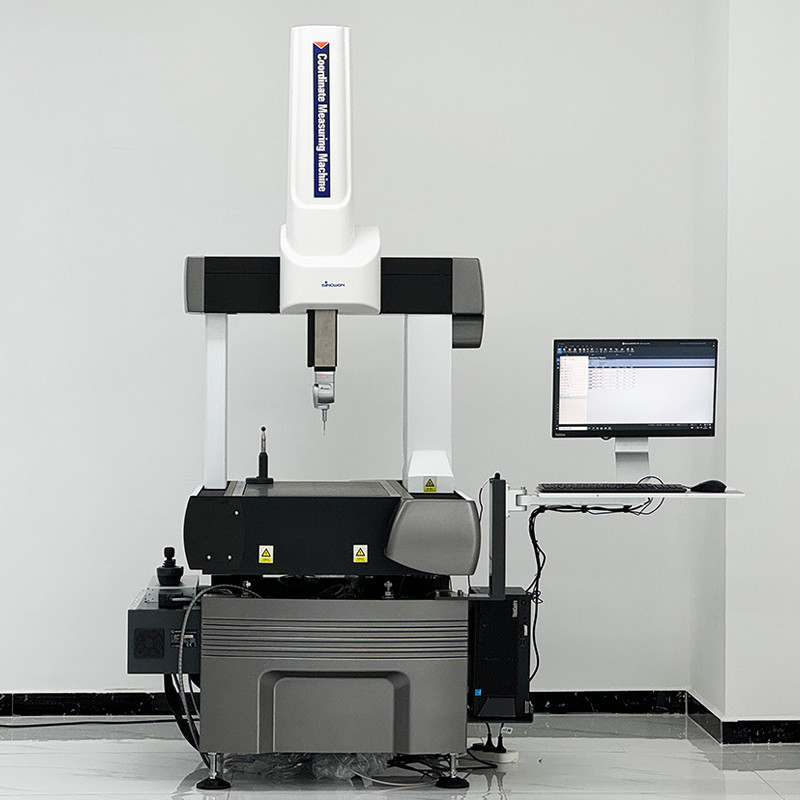

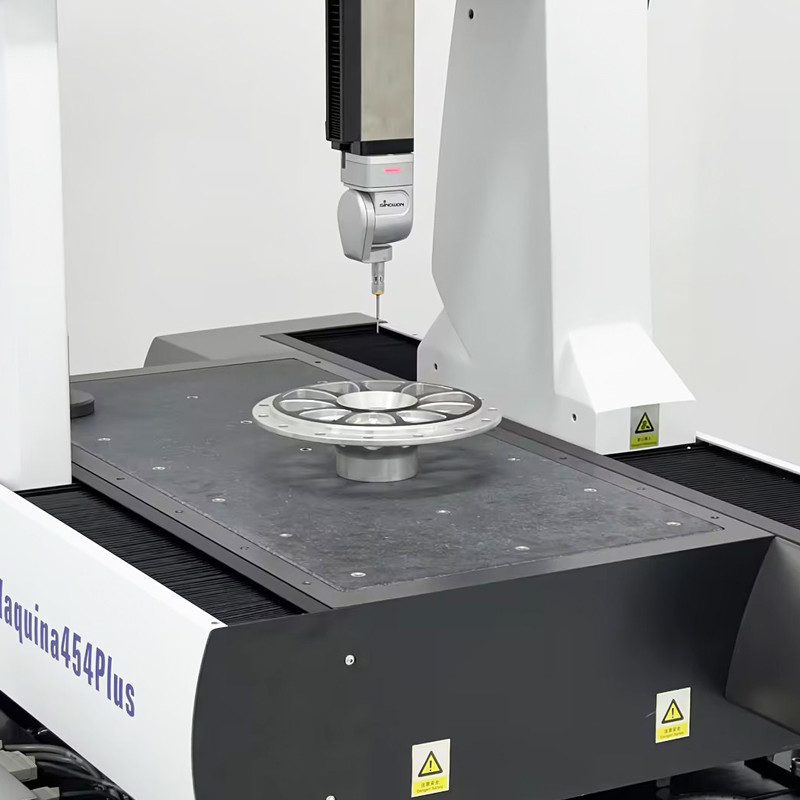

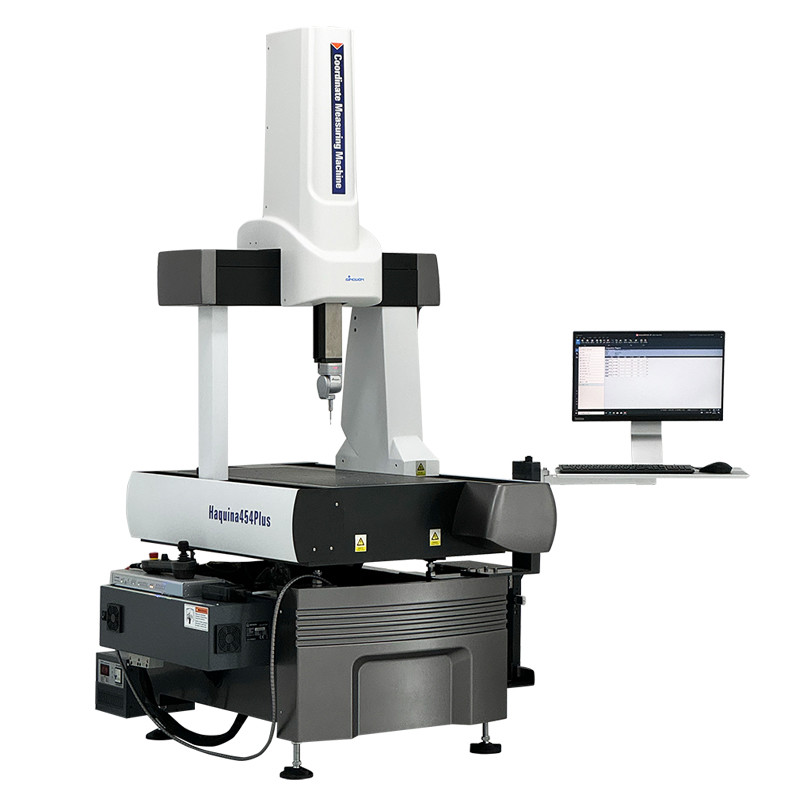

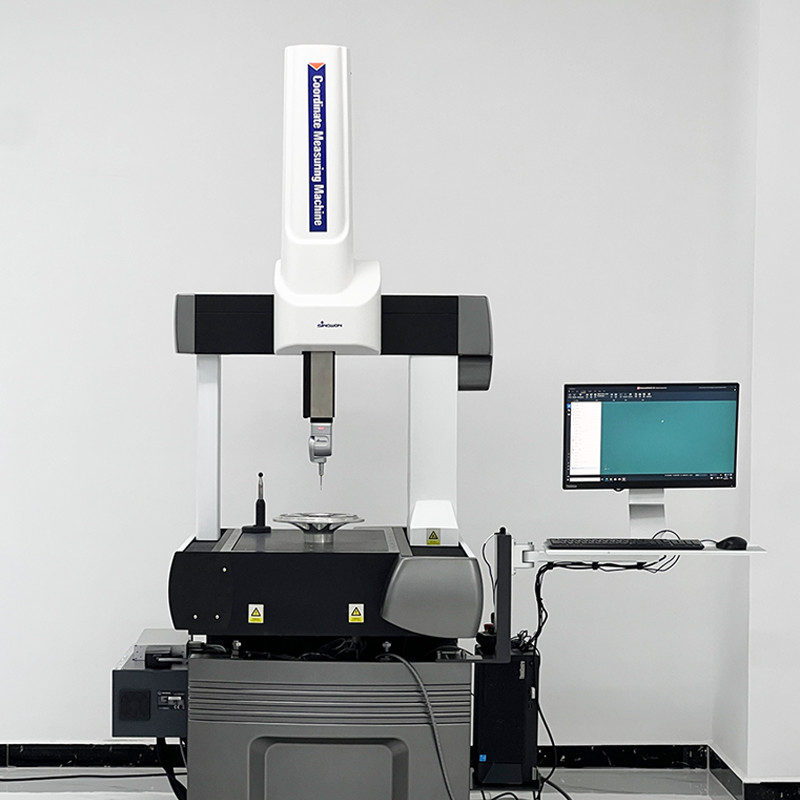

Half-Auto Verplaatsbare Brug Coördinatenmeetmachine Haquina 454Plus

Technische Beschrijving

Technische Hoogtepunten:

• Door het antifouling-ontwerp van de drie assen kunt u zeer goed bestand zijn tegen stof en vuil, waardoor de stabiliteit en nauwkeurigheid van het precisiesysteem wordt gewaarborgd.
• Temperatuurcompensatiesysteem: drie assen van de machine en het onderdeel hebben een zeer nauwkeurige temperatuursensor. Het kan de precisie bij verschillende temperaturen garanderen. Het is zeer efficiënt en betrouwbaar zonder de precisie van het werkstuk bij de verschillende temperaturen te garanderen, zonder constante temperatuur.
• Zorg voor de beste bewegingsprestaties met een zeer betrouwbare roestvrijstalen lineaire geleiderail, een hoogwaardige motor en een hoogwaardig transmissiemechanisme.
• Het standaard passieve trillingsisolatiesysteem kan de meeste trillingsbronnen aan.
• Compacte structuur zonder luchtbron.
• Uitgerust met de krachtige meetsoftware (RATIONAL-DMIS) die ongeëvenaard is, kan Inspector alle gangbare winkelmeet- en inspectietaken aan.

Pecificaties:

Omgevingsspecificaties:

Opmerking: De Site Preparation Guide helpt de klant te weten hoe de kamervereisten te bereiken.

CMM Meet- en inspectiesoftware:

External-array Software, Inc. werd begin 2001 opgericht. We hebben meer dan 25 jaar succesvolle ervaring in de ontwikkeling van CMM-software, RationalDMIS als een nieuwe generatie CMM-software, het is ontwikkeld onder totale onafhankelijkheid, gekenmerkt door zijn eenvoudige, krachtige en zeer efficiënte functionaliteit. Het is niet alleen zeer geprezen door experts in de CMM-industrie sinds de introductie op de markt, maar wint ook het vertrouwen van klanten. De wereldwijde verkoop bedraagt meer dan 10.000 sets.

Enkele klanten zijn onder meer: General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker…

• RationalDMIS loopt altijd in stap met de geavanceerde wereldstandaarden, vanaf het allereerste begin van het ontwerp is RationalDMIS volledig ontwikkeld op basis van DMIS en is het een van de CMM-software ter wereld die DMIS Standard in hoge mate ondersteunt.

• Unieke en beknopte gebruikersinterface, geen pop-upvensters, geen ingewikkeld invoer- en verificatieproces, vermijd interface-redundantie veroorzaakt door meer dan één pop-upvenster. Slepen en neerzetten maximaliseert de eenvoud van het bedieningsproces.

• RationalDMIS ondersteunt I++, heeft met succes de authenticatie van PTB doorstaan.

• Integreert CAD-gegevens naadloos met het CMM-programmerings- en meetproces, waarbij gebruik wordt gemaakt van de krachtige simulatie- en botsingsvermijdingshulpmiddelen die standaard in RationalDMIS zitten

• 100% grafische weergave: alle bewerkingsprocessen kunnen voor 100% grafisch worden weergegeven.

• In overeenstemming met verschillende normen: ISO / ANSI / DIN / GB …
• Evalueert verschillende toleranties: Afstand, Hoek, Hoekigheid, Loodrechtheid, Parallelheid, Positie, Cilindriciteit, Concentriciteit, Circulaire Runout, Totale Runout, Circulariteit, Kegelhoek, Diameter, Radius, Vlakheid, Rechtlijnigheid, Puntprofiel, Curveprofiel, Oppervlakteprofiel, Symmetrie, Breedte.
• Gediversifieerde outputrapporten: Traditionele tekstuitvoer, Grafische uitvoer, Formerror-rapport …
• Uitvoer in verschillende vormen, waaronder HTML, Excel, PDF, DMO, enz.
• Ondersteuning van door de eindgebruiker gedefinieerde uitvoersjablonen.






• Specialty Modules van RationalDMIS, waaronder SPC, CCD, Laser, Blade, Gear, Cam, NetOffline, NetReport, UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod Native Translator.
• Krachtige CWS-module: de software ondersteunt het gebruik van CWS-detectie en kan worden toegepast op de detectie van het gebogen oppervlaktecontour van 3D-glas, zoals gebogen glas van mobiele telefoons en glas van het instrumentenpaneel van auto's.

Tastsysteem:

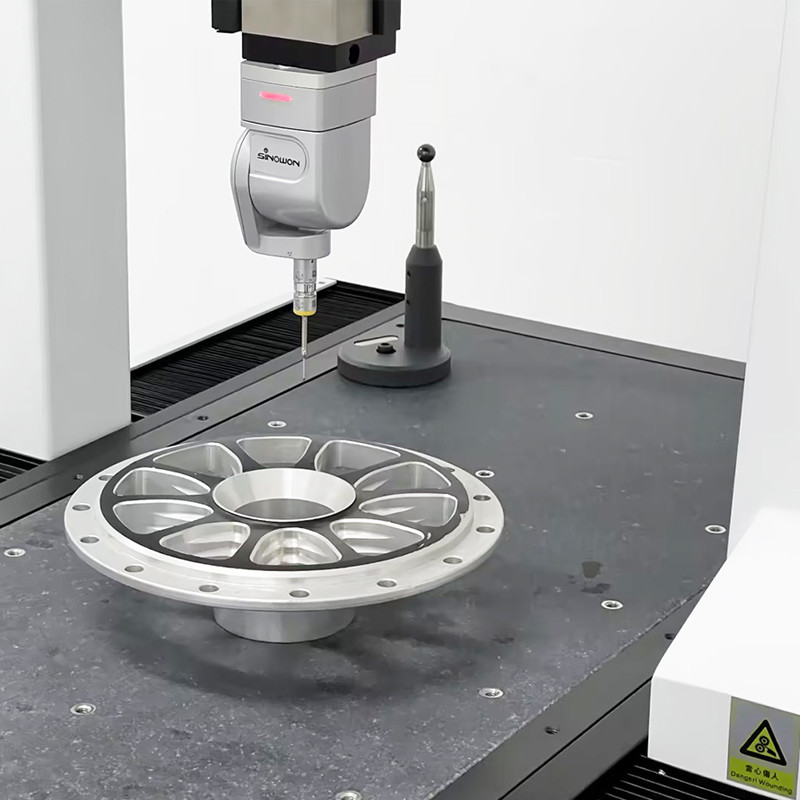

Renishaw MH20i Handmatige Indexeerbare Tasterkop

MH20i is een handmatig verstelbare tasterkop met modulewisseling van Renishaw.

Het bevat de TP20 kinematische montage met 2-assige indexering.

Het kan 168 herhaalbare posities bereiken in stappen van 15°. Een standaard krachtmodule is ook inbegrepen.

Kenmerken
Indexeerbare as A (Pitch)	van 0° tot 90°, stap van 15°
Indexeerbare as B (Roll)	±180°, stap van 15°
Gewicht	210 g
Positioneerherhaalbaarheid	1,5 µm
Max. Verlengstang	75 mm
TP20 Kenmerken
Detectierichtingen	5 manieren, ±X, ± Y, +Z
Unidirectionele herhaalbaarheid	0,35 µm
Herhaalbaarheid van modulewisseling	2,0 µm
