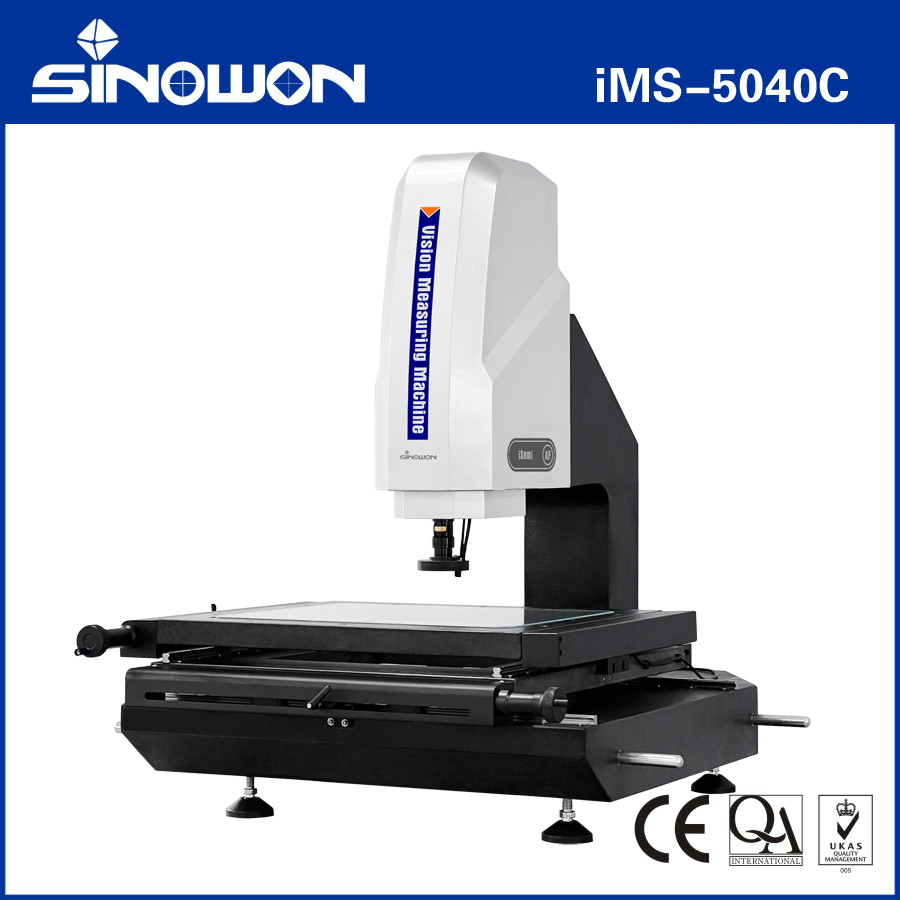

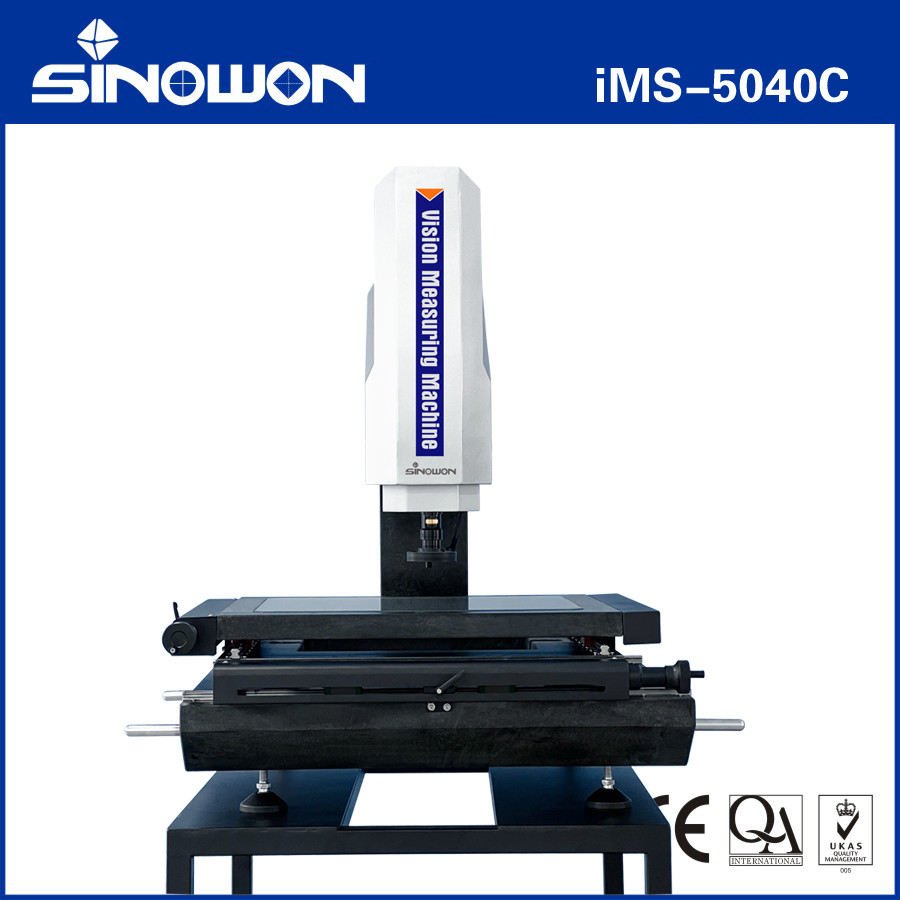

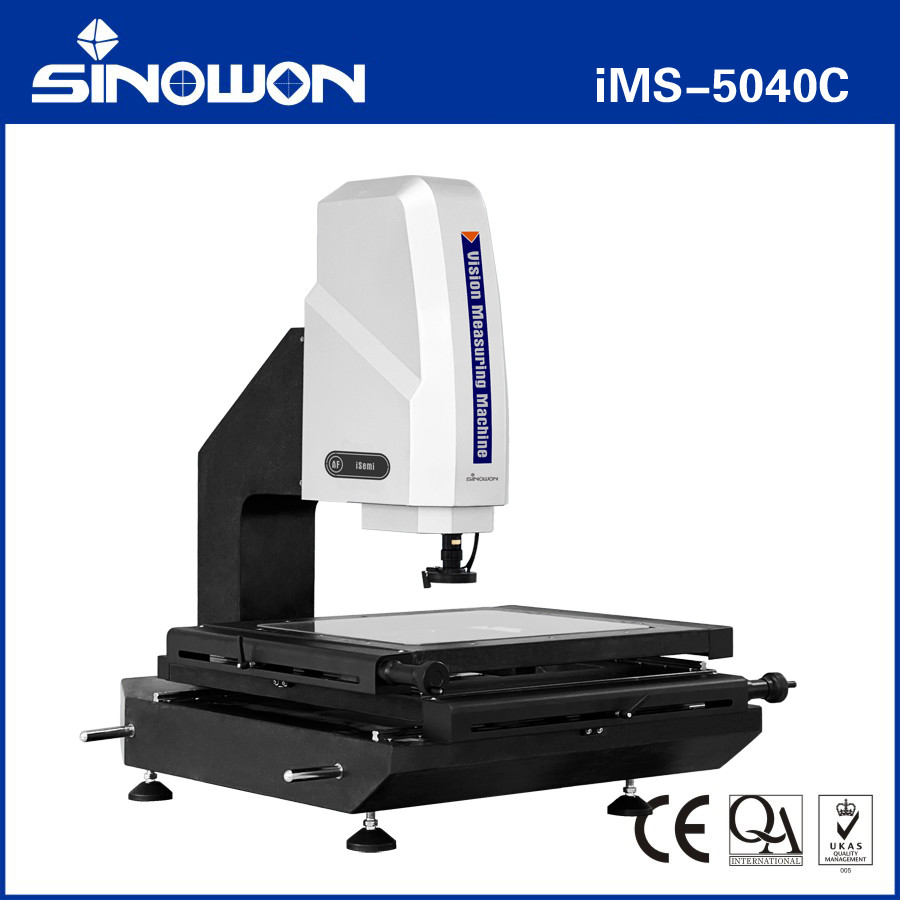

Name: Semi-Auto Vision Measuring Machine High Precision iMeasuring IMS-5040C
Brand: Hoyamo and Sinowon Inc
SKU: IMS-5040C
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Code#: 521-320J

Marmeren werkbank: (650*580) mm

Glaswerkbank: (540*440) mm

Reizen op de X/Y-as: (500*400) mm

Z-as Reizen: Effectieve afstand 200 mm

X/Y/Z-acties Resolutie: 0.5 mm

Voetstukken en rechtopstellingen: Hoogprecisie graniet

XY-axen Metingsnauwkeurigheid: ≤ 2,5+L/200 ((um)

Zais-meetnauwkeurigheid: ≤ 5+L/200 ((um)

Repartie nauwkeurigheid: 2um

Metingssoftware: iMeten

Afmeting (WxDxH): (1111*867*1086) mm

netto gewicht: 380 kg

Markeren:

Semi-automatische visie meetmachine

Visie meetmachine hoge precisie

Basis informatie

Plaats van herkomst: Jiangmen, China

Merknaam: SINOWON

Certificering: CE/ROHS

Modelnummer: IMS-5040C

Document: D4 Sinowon iSemi Series Hig...a1.pdf

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: gecomprimeerd

Levertijd: 15 werkdagen

Levering vermogen: 100 sets/maand

Galerij

Semi-Auto Vision Measuring Machine High Precision iMeasuring IMS-5040C

Productomschrijving

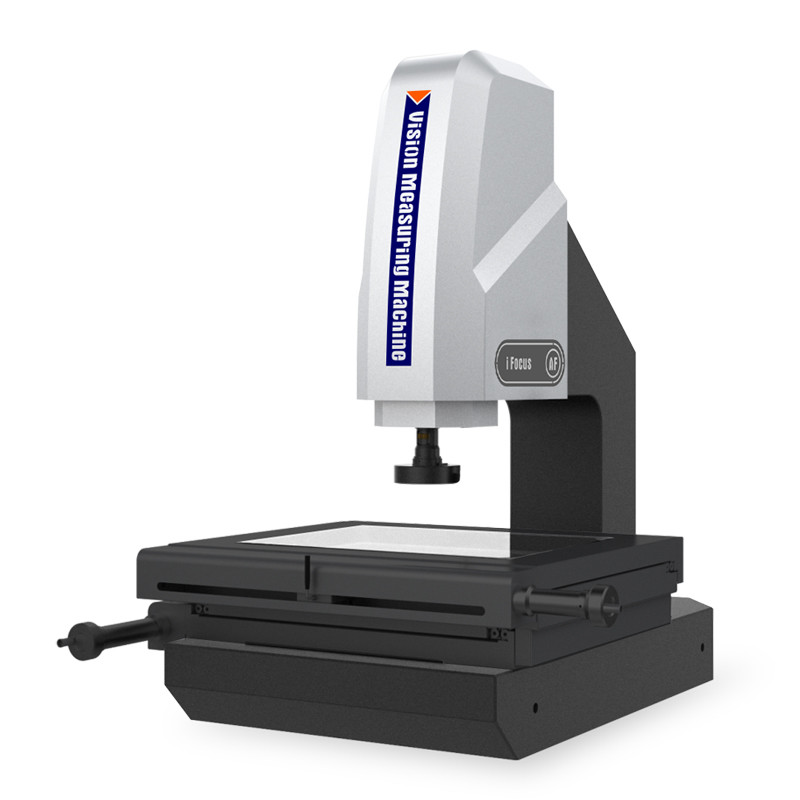

Hoge precisie semi-automatische zichtmeetmachine iSemi Serie IMS-5040C

Semi-Auto Vision Measuring Machine High Precision iMeasuring IMS-5040C 0

VisiemeetmachineProductkenmerk:

Gebruik een granieten basis en kolom met hoge precisie om de stabiliteit en precisie van de machine te garanderen;
Gebruik een uiterst nauwkeurige tandeloze gepolijste staaf en een snel bewegend vergrendelingsapparaat om ervoor te zorgen dat de retourfout van de tafel binnen 2um ligt;
Gebruik een optische liniaal met hoge precisie en een precisiewerktafel om ervoor te zorgen dat de nauwkeurigheid van de machine binnen ≤2,5+L/200um ligt;
Gebruik een high-definition zoomlens en een digitale kleurencamera met hoge resolutie om een heldere beeldkwaliteit zonder vervorming te garanderen;
Met behulp van de programmagestuurde oppervlakte-4-rings-8-voudige LED-koudeverlichting en Contour-LED-parallelle verlichting en een ingebouwde intelligente lichtaanpassingsmodule kan de oppervlaktehelderheid van het licht in de 4-rings 8-voudige verlichting vrij worden geregeld ;
iMeasuring Vision-meetsoftware verbetert de kwaliteitscontrole naar een nieuw niveau;
De Z-as maakt gebruik van zeer nauwkeurige lineaire geleidingen en een servomotorbesturingssysteem om automatische scherpstelling te bereiken, menselijke scherpstelfouten te elimineren en de meetnauwkeurigheid en stabiliteit te verbeteren;
Optionele contactsonde en driedimensionale meetsoftware kunnen worden gebruikt om de machine te upgraden naar een driedimensionale contactmeetmachine.

VisiemeetmachineTechnische Sspecificaties:

Product	Hoge precisie semi-automatische zichtmeetmachineiSemi-serie
Model	IMS-2010D	IMS-2515D	IMS-3020D	IMS-4030D	IMS-5040D
Marmeren werkbank	(270*350) mm	(408*308) mm	(458*358) mm	(608*470) mm	(650*580)mm
Glazen werkbank	(142*242) mm	(306*198)mm	(356*248)mm	(456*348) mm	(540*440) mm
X/Y-as Reizen	(200*100)mm	(250*150) mm	(300*200)mm	(400*300)mm	(500*400)mm
Z-as verplaatsing	Zeer nauwkeurige lineaire geleiding, effectieve slag 200 mm
X/Y/Z aixs-resolutie	0,5um
Sokkel en staanders	Graniet met hoge precisie
Meetnauwkeurigheid*	XY aixs:≤2,5+L/200(um) ;Zais:≤5+L/200(um)
Nauwkeurigheid opnieuw	2um
Verlichtingssysteem (softwareaanpassing)	Oppervlakte 4 ringen en 8 zones traploos instelbare LED koude verlichting
	Contour LED-parallelle verlichting
	Optioneel coaxiaal licht
Digitale camera	1/2,9"/1,6 megapixel digitale camera met hoge resolutie
Zoomlens	6,5X zoomlens met elektronische feedback en hoge resolutie, optische vergroting: 0,7X ~ 4,5X; Videovergroting: 20X~129X
Meetsoftware	iMeten
Besturingssysteem	Ondersteuning WIN 10/11-32/64 besturingssysteem
Taal	Engels, Vereenvoudigd Chinees, Traditioneel Chinees, Optioneel andere taalversies
Werkomgeving	Temperatuur 20℃±2℃, temperatuurverandering <1℃/uur; Vochtigheid 30% ~ 80% RV; Trillingen <0,02 g, ≤15 Hz.
Voeding	AC220V/50Hz; 110V/60Hz
Afmeting (BxDxH)	(677552998) mm	(7906171000) mm	(8386671000) mm	(10028171043) mm	(11118671086) mm
Verpakkingsafmetingen (BxDxH)	(10307801260) mm	(10307801260) mm	(10307801260) mm	(113010001270) mm	(125010351460) mm
Bruto/netto gewicht	220/150 kg	242/175 kg	275/185 kg	449/350 kg	550/380 kg

Opmerking:

"L" vertegenwoordigt de gemeten lengte in millimeters, en de mechanische nauwkeurigheid van de Z-as is sterk afhankelijk van de scherpstelnauwkeurigheid en het oppervlak van het werkstuk.

De vergroting is een geschatte waarde en hangt nauw samen met de grootte en resolutie van het scherm.

Klanten kunnen ervoor kiezen om een 0,5X of 2X hulplens toe te voegen, afhankelijk van hun behoeften om een beeldvergroting te bereiken.

iMS-2010/5040 zijn werkbanken van marmer, terwijl iMS-2515/3020/4030 werkbanken zijn van metaal.

Productconfiguratie Modelbeschrijving (voorbeeld met iMS-5040):

Sensorconfiguratie	2,5D	3D	2,5D	3D
Product	2.5D visie-meetmachine	3D-contact- en zichtmeetmachine	2.5D halfautomatische zichtmeetmachine	3D halfautomatische contact- en zichtmeetmachine
Model	iMS-5040A	iMS-5040B	iMS-5040C	iMS-5040D
Type	A	B	C	D
Betekenis	Optische zoomlenssensor	Zoomlenssensor en Neem contact op met sondesensor	Zoomlenssensor en Z-as autofocusfunctie	Zoomlenssensor, contactsondesensor en autofocusfunctie
Z-as autofocus	Zonder	Zonder	Met	Met
Contactsonde	Zonder	Met	Zonder	Met
Software	iMeten2.1	iMeten3.1	iMeten2.2	iMeten3.2

Handmatige vision-meetmachinemodellen en specificaties:

Model	Code#	Model	Code#	Model	Code#	Model	Code#	Model	Code#
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	------	------

Handleiding Vision Meetmachine Reisgids Tabel:

Reis mm	Model	X-as verplaatsing mm	Y-as verplaatsing mm	Z-as standaard reizen mm	Z-as Maximale aangepaste verplaatsing mm
100x100x100	IMS-1010	100	100	100	------
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Andere reisspecificaties kunnen worden aangepast aan de behoeften van de klant.

VisiemeetmachineStructurele tekeningen:

Semi-Auto Vision Measuring Machine High Precision iMeasuring IMS-5040C 1

Semi-Auto Vision Measuring Machine High Precision iMeasuring IMS-5040C 2

VisiemeetmachineIndustrietoepassing:

Optische meetmachine OMM, ook bekend als Vision-meetmachine en contactloze meetmachine, tweedimensionale meetmachine, 2,5-dimensionale meetmachine, met de modernisering van de moderne industriële hoge precisie- en micro-productie-industrie, gebruikt het contactloze optische beeldmeetmethode voor snelle en nauwkeurige meting. Het meten van geometrische afmetingen en geometrische toleranties wordt onvermijdelijk.

Optische meetmachines zijn geschikt voor alle toepassingsgebieden voor coördinatenmetingen en worden veel gebruikt in machines, elektronica, instrumenten, hardware, kunststoffen en andere industrieën. Zoals: mallen, schroeven, metalen, accessoires, rubber, printplaten, veren, hardware, elektronica, kunststoffen, luchtvaart, ruimtevaart, enz., het overwint de tekortkomingen van traditionele schuifmaat, micrometers en profielprojectoren, wat een hoge -precisie, hoge efficiëntie en hoge betrouwbaarheid meetmachine die optische, mechanische, elektronische en computerbeeldverwerkingstechnologieën integreert.

Het te meten object wordt vergroot door het optische vergrotingssysteem. Nadat de beeldkenmerken door het CCD-camerasysteem zijn verzameld en door computer- en software-algoritmen zijn verwerkt, kunnen de contour- en oppervlaktevorm, grootte, hoek en positie van verschillende complexe en nauwkeurige onderdelen automatisch worden gedetecteerd. Micro-inspectie en kwaliteitscontrole. De meetgegevens kunnen in AUTOCAD worden geïmporteerd om een complete technische tekening te worden, en documenten in DXF, IGS en andere formaten kunnen worden gegenereerd, en kunnen ook worden geïmporteerd in WORD, EXCEL en SPC statistische analysesoftware om CPK en diverse statistische rapporten te genereren.

Semi-Auto Vision Measuring Machine High Precision iMeasuring IMS-5040C 3

Semi-Auto Vision Measuring Machine High Precision iMeasuring IMS-5040C 4
