Name: Automatische bewegende brug visie meetmachine 3D visie meet systeem
Brand: Hoyamo and Sinowon Inc
SKU: Automea 432B
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Code#: 523-220H

Reizen op de X/Y-as: (400*300)mm

Z-as Reizen: 200 mm

X/Y/Z-as Lineaire schaal: Resolutie: 0,1 mm

XY-as nauwkeurigheid: ≤ 2,5+L/200 ((um)

Z-as nauwkeurigheid: ≤ 5,0+L/200 ((um)

Herhaalbaarheid: 2um

Metingssoftware: iMeten

Afmeting (BxDxH): (1195*832*1579) mm

Netto gewicht: 650 kg

Markeren:

3D bewegende brug visie meetmachine

Automatische mesmachine voor het meten van de zichtbaarheid van de bewegende brug

Automatisch 3D-visie-metingssysteem

Basis informatie

Plaats van herkomst: Jiangmen, China

Merknaam: SINOWON

Certificering: CE/ROHS

Modelnummer: Automea 432B

Document: D4 Sinowon AutoMea Series M...a1.pdf

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Multiplex

Levertijd: 30 WERKDAGEN

Betalingscondities: L/C, T/T

Levering vermogen: 100 sets/maand

Galerij

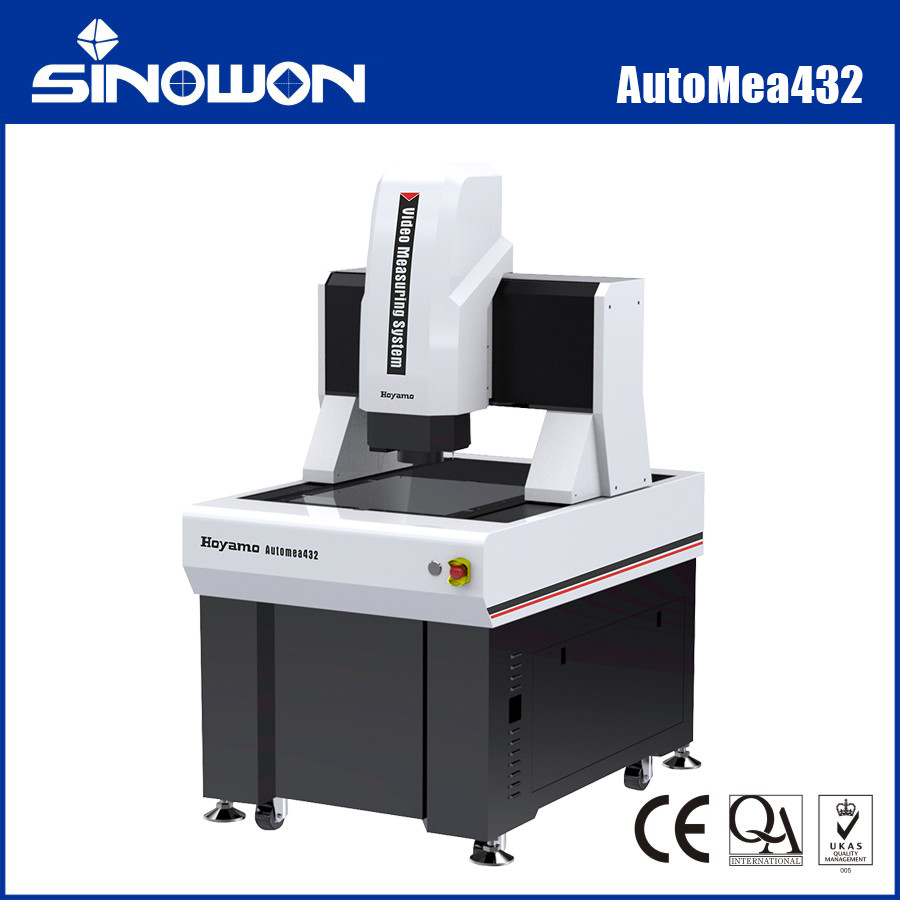

Automatische bewegende brug visie meetmachine 3D visie meet systeem

Productomschrijving

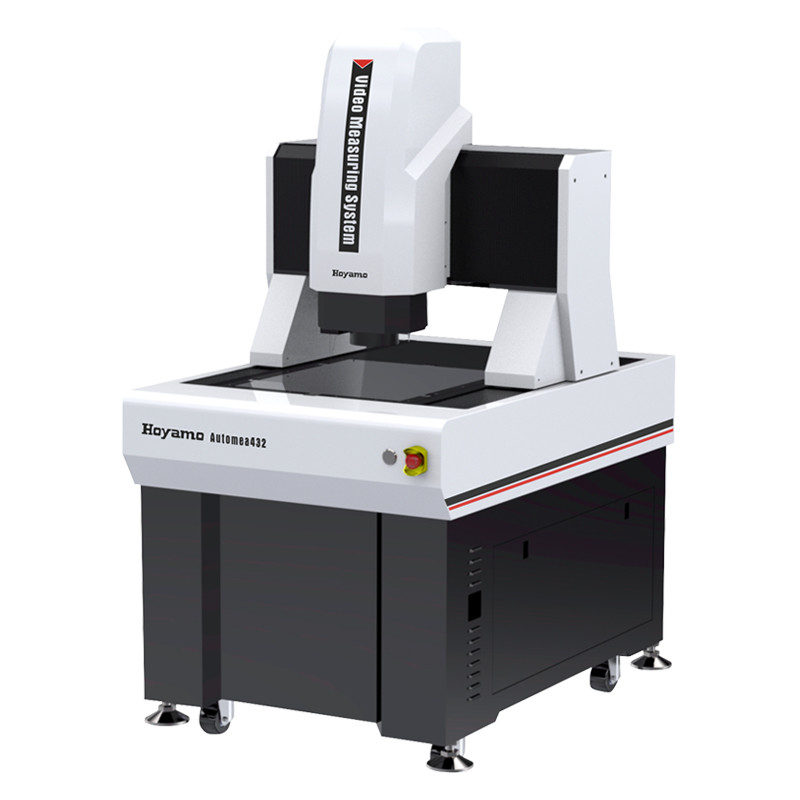

Bewegende Brug 3D Automatisch Contact & Video Meetsysteem Automea432 Serie

Automatische bewegende brug visie meetmachine 3D visie meet systeem 0

Product Introductie:

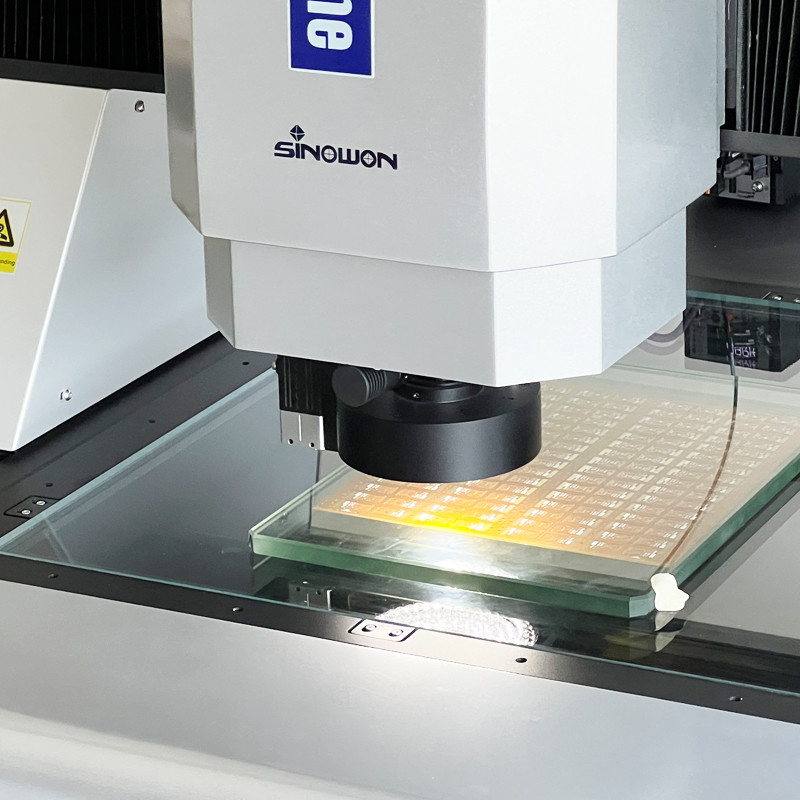

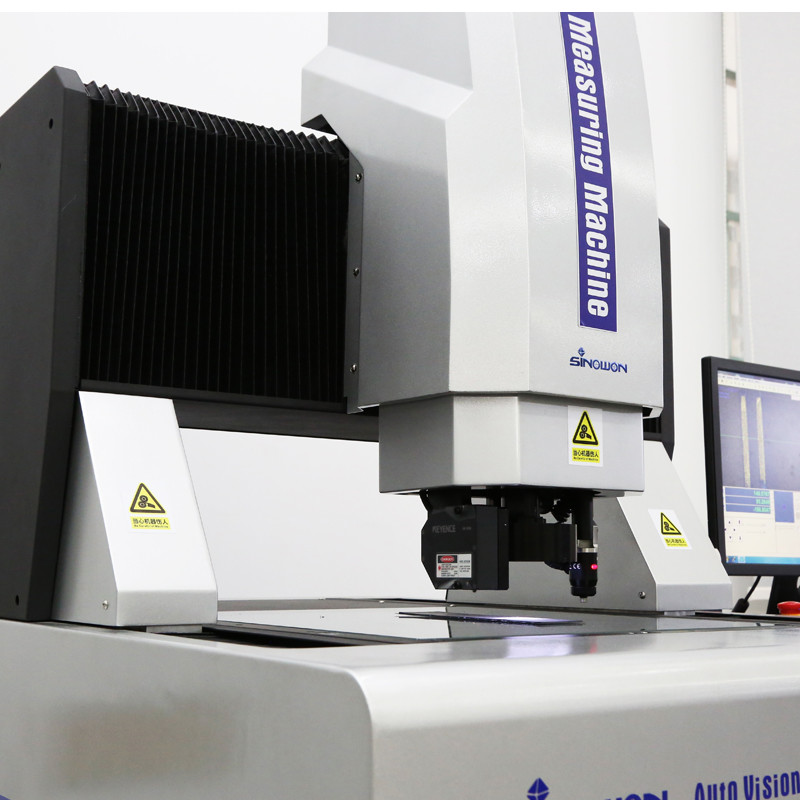

Automea is een volledig automatische vision meetinstrument van het bewegende brugtype, ontworpen voor zeer nauwkeurige metingen van grote afmetingen. Het maakt gebruik van een beweegbare brugstructuur, waarbij het gemeten werkstuk vast blijft staan om de meetnauwkeurigheid en stabiliteit te garanderen. Het is geschikt voor metingen in industrieën zoals elektronica, medische apparatuur, LCD, lucht- en ruimtevaart.

Producteigenschappenc:

Bewegende brugstructuur met stationair werkstuk;
Vier-assige CNC volledig automatische closed-loop controle voor volledig automatische meting;
Marmeren basis en dwarsbalk voor stabiliteit en betrouwbaarheid;
0,5μm hoge precisie glazen roosterliniaal voor hoge precisie en stabiliteit;
Precisie lineaire geleiding, geslepen kogelomloopspindel en AC servomotor om de stabiliteit van de bewegingssysteem positioneringsnauwkeurigheid van de machine te garanderen;
Hoge resolutie kleurencamera om te voldoen aan de eisen van heldere observatie en stabiele meting;
6.5X high-definition optische lens voor nauwkeurige automatische zoom met één-pixel kalibratie;
Programmeerbaar 5-rings 8-zones LED oppervlakte licht en parallel LED contour licht systeem voor intelligente 256-niveau helderheidsaanpassing;
Wordt geleverd met iMeasuring volledig automatische beeldmeetsoftware, krachtig en gemakkelijk te gebruiken;
Optionele configuraties omvatten tasttasters, laser sondes en klantspecifieke aanpassingen op basis van vereisten.

Specificaties:

Commodity		Bewegende Brug Automatisch Video Meetsysteem Automea Serie
Model		AutoMea432	AutoMea542	AutoMea652	AutoMea862
X/Y As Bereik		(400*300)mm	(500*400)mm	(600*500)mm	(800*600)mm
Z As Bereik		200mm
X/Y/Z-3 As Lineaire Schaal		Glazen roosterliniaal, resolutie: 0,5um
Geleidingsmodus		Precisie lineaire geleiderail, dubbele rail met dubbele schuifgeleiding
Bedrijfsmodus		Joystick controller, Muisbediening, automatisch detectieprogramma.
Nauwkeurigheid*		XY As:≤2.5+L/200(um)
		Z As:≤5.0+L/200(um)
Herhaalbaarheid		2um
Verlichting Systeem	Contour	LED parallelle contourverlichting
		0~255 Traploos instelbare 5-rings 8-deling LED oppervlakteverlichting
	Oppervlak
Videosysteem**		1/2.9”High-Definition Digitale Kleurencamera
		6.5X Handmatige Zoomlens; Optische Vergroting: 0.7X-4.5X, Video Vergroting: 26X~172X (21.5“monitor)
Meetsoftware		iMeasuring
Besturingssysteem		Ondersteuning WIN10/11-32/64 bit besturingssysteem
Taal		Engels, Vereenvoudigd Chinees, Traditioneel Chinees, andere talen kunnen worden toegevoegd
Werkomgeving		Temperatuur 20℃±2℃, temperatuurverandering<1℃/Hr; vochtigheid 30%~80%RH; trilling<0.02g's, ≤15Hz.
Voeding		220V/50Hz/10A
Afmetingen(BxDxH)		(11958321579)mm	(14639401591)mm	(156810401591)mm	(181811571590)mm
Verpakkingsgrootte(BxDxH)		(138011701910)mm	(169013002000)mm	(180014002000)mm	(230017002000)mm
Netto Gewicht		650Kg	780Kg	1380Kg	2000Kg

Opmerking:

L is gemeten lengte(mm), de mechanische nauwkeurigheid van de Z-as en de focusnauwkeurigheid is sterk gerelateerd aan het oppervlak van het werkstuk.

Vergroting is een geschatte waarde, deze is gerelateerd aan de afmeting van de monitor en de resolutie.

Gezichtsveld(mm) = (diagonaal*Horizontaal*Verticaal)

Productconfiguratie Modelbeschrijving (Voorbeeld met AutoMea432):

Productcategorie	2.5D	3D	2.5D	3D
Commodity	2.5D Automatisch Video Meetsysteem	3D Automatisch Contact & Video Meetsysteem	2.5D Automatisch Laser-Scan & Video Meetsysteem	3D Automatisch Multisensor Meetmachine
Model	Automea432A	Automea432B	Automea432C	Automea432D
Type	A	B	C	D
Betekenis	Optische Zoomlens Sensor	Zoomlens Sensor en Contact Taster Sensor	Zoomlens Sensor en Laser Sensor	Zoomlens Sensor, Contact Taster Sensor en Laser Sensor
Contact Taster	Zonder	MCP-Kit1	Zonder	MCP-Kit1
Laser Module	Zonder	Zonder	Omron Laser	Omron Laser
Software Versie	iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1

Bewegende Brug Automatisch Video Meetsysteem Modellen en Specificaties:

Model	Code#	Model	Code#	Model	Code#	Model	Code#
Automea432A	523-120H	Automea542A	523-120J	Automea652A	523-120K	Automea862A	523-120L
Automea432B	523-220H	Automea542B	523-220J	Automea652B	523-220K	Automea862B	523-220L
Automea432C	523-320H	Automea542C	523-320J	Automea652C	523-320K	Automea862C	523-320L
Automea432D	523-420H	Automea542D	523-420J	Automea652D	523-420K	Automea862D	523-420L
Model	Code#	Model	Code#	Model	Code#	Model	Code#
Automea1082A	523-120M	Automea12102A	523-120N	Automea15122A	523-120P	Automea18122A	523-120Q
Automea1082B	523-220M	Automea12102B	523-220N	Automea15122B	523-220P	Automea18122B	523-220Q
Automea1082C	523-320M	Automea12102C	523-320N	Automea15122C	523-320P	Automea18122C	523-320Q
Automea1082D	523-420M	Automea12102D	523-420N	Automea15122D	523-420P	Automea18122D	523-420Q
Model	Code#	Model	Code#	Model	Code#	Model	Code#
Automea26162A	523-120R	Automea26162B	523-220R	Automea26162C	523-320R	Automea26162D	523-420R

Bewegende Brug Automatisch Video Meetsysteem Meetruimte Gids Tabel:

Bereik	Model	Nauwkeurigheid		X As Bereik mm	Y As Bereik mm	Z As Standaard Bereik mm	Z As Maximaal Aangepast Bereik mm
Bereik	Model	E1x,y	E1z	X As Bereik mm	Y As Bereik mm	Z As Standaard Bereik mm	Z As Maximaal Aangepast Bereik mm
400X300X200	Automea432	2.5+L/200	5.0+L/200	300	400	200	400
500X400X200	Automea542			400	500	200	400
600X500X200	Automea652			500	600	200	400
800X600X200	Automea862			600	800	200	400
1000X800X200	Automea1082	3.0+L/200	5.0+L/200	800	1000	200	300
1200X1000X200	Automea12102	3.5+L/200	5.0+L/200	1000	1200	200	300
1500X1200X200	Automea15122	4.0+L/200	5.0+L/200	1200	1500	200	300
1800X1200X200	Automea18122	4.5+L/200	5.0+L/200	1200	1800	200	200
2000X1500X200	Automea20152	5.0+L/200	5.0+L/200	1500	2000	200	200
2600X1600X200	Automea26162	5.0+L/200	5.0+L/200	1600	2600	200	200

Andere bereik specificaties kunnen worden aangepast aan de behoeften van de klant.
