Name: 2.5D-laserscansysteem voor het meten van het automatische zicht
Brand: Hoyamo and Sinowon Inc
SKU: AutoVision542C
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Code#: 523-380J

Reizen op de X/Y-as: (500*400) mm

Z-as Reizen: 200 mm

X/Y/Z-as Lineaire schaal: Resolutie: 0,1 mm

XY-as nauwkeurigheid: ≤1,8+L/200 ((um)

Z-as nauwkeurigheid: ≤ 4,0+L/200 ((um)

Herhaalbaarheid: 2um

Metingssoftware: iMeten

Afmeting (BxDxH): (1463*940*1591) mm

Netto gewicht: 780 kg

Markeren:

2.5D-metersysteem voor automatisch zicht

Laserscanner met automatisch zichtmetersysteem

Visueel meetapparaat met hoge precisie

Basis informatie

Plaats van herkomst: Jiangmen, China

Merknaam: SINOWON

Certificering: CE/ROHS

Modelnummer: AutoVision542C

Document: D4 Sinowon AutoVision Serie...a1.pdf

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Multiplex

Levertijd: 30 WERKDAGEN

Betalingscondities: L/C, T/T

Levering vermogen: 100 sets/maand

Galerij

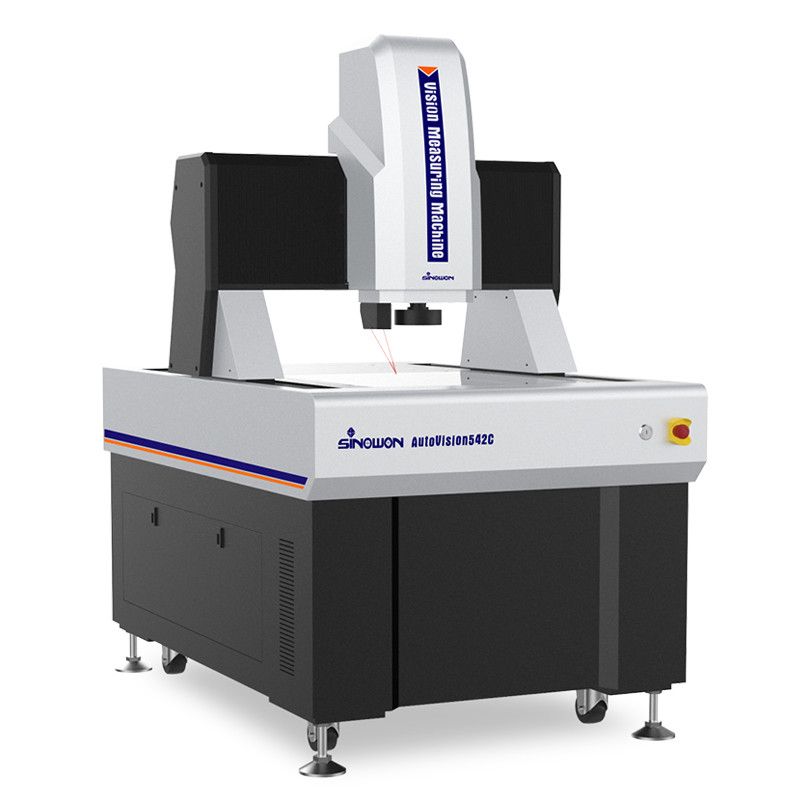

2.5D-laserscansysteem voor het meten van het automatische zicht

Productomschrijving

Hoge Precisie Bewegende Brug 2.5D Automatische Laser-Scan & Vision MeetmachineAutoVision542 Serie

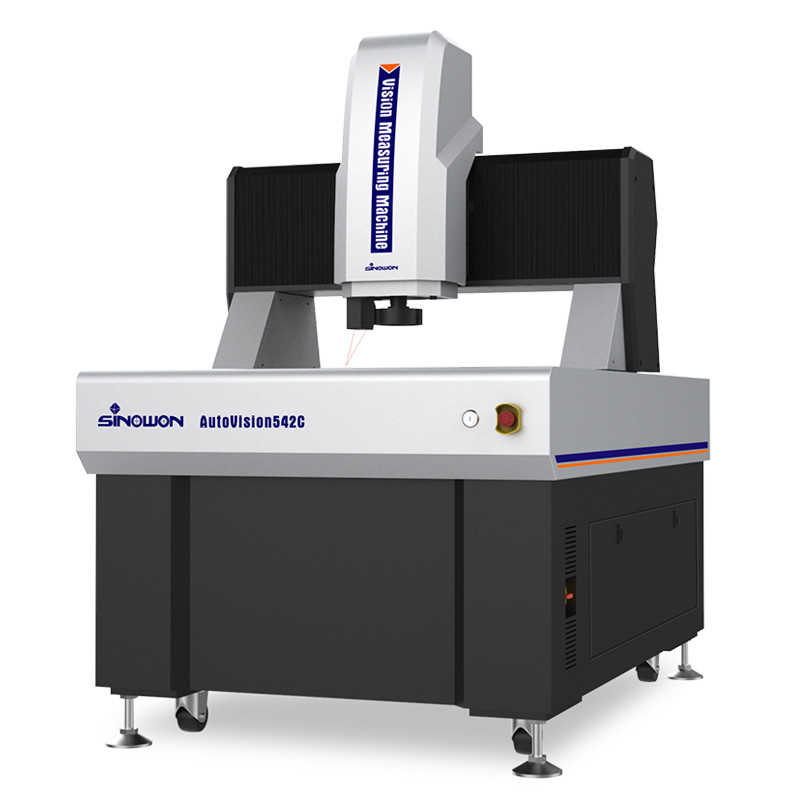

2.5D-laserscansysteem voor het meten van het automatische zicht 0

Product Introductie:

AutoVision is een hoge precisie bewegende brug automatische beeldmeetinstrument ontworpen voor hoge precisie en grootschalige metingen. Met behulp van een mobiele brugstructuur, waarbij het werkstuk stationair wordt gemeten, garandeert het meetprecisie en stabiliteit, en is het geschikt voor de elektronica-industrie, medische apparatuur en instrumenten, metingen van LCD's en de lucht- en ruimtevaartindustrie en andere industrieën.

Product Kenmerkenc:

Bewegende brug type structuur, te meten werkstuk is vast;l
Vier-assige CNC volledig automatische gesloten lus controle, automatische meting;l
Indiase marmeren basis en pilaar, goede stabiliteit;l
Geïmporteerde RSF lineaire schaal, resolutie is 0.1um, slijp kogelomloopspindel en AC servomotor etc. om de precisie en stabiliteit van het bewegingssysteem te garanderen;
Geïmporteerde HD kleurencamera om te voldoen aan de behoeften van heldere observatie en nauwkeurige meting;
8.3x high-resolution gemotoriseerde coaxiale zoomlens, nauwkeurige verdubbeling en slechts één keer pixelcorrectie nodig;
Met programmeerbare oppervlakte 5-ring 8-deling LED Koude Verlichting en contour LED parallelle verlichting en ingebouwde intelligente lichtaanpassing, kan het automatisch de helderheid in de 8-deling regelen;
Krachtige functie en eenvoudige bediening iMeasuring Software om de kwaliteitscontrole te verbeteren;
Optionele MCP Probe en Laser Sensor Module. Machines kunnen worden aangepast aan de eisen van de klant.

Specificaties:

Commodity		Hoge Precisie Bewegende Brug Automatische Vision Meetmachine AutoVision Serie
Model		AutoVision432	AutoVision542	AutoVision652	AutoVision862
X/Y As Reis		(400*300)mm	(500*400)mm	(600*500)mm	(800*600)mm
Z As Reis		200mm
X/Y/Z As Lineaire Schaal		Europese Lineaire Schaal Resolutie: 0.1um
Geleidingsmodus		P-Klasse Precisie lineaire geleiding, dubbel-spoor dubbele schuifgeleiding
Bedrijfsmodus		Joystick controller, Muis bediening, automatische detectie programma
Nauwkeurigheid*		XY As:≤1.8+L/200(um)
		Z As:≤4.0+L/200(um)
Herhaalbaarheid		2um
Verlichting Systeem	Contour	LED parallelle contourverlichting
		0~255 Traploos instelbare 5-ring 8-deling LED oppervlakteverlichting
	Oppervlak
Videosysteem**		1/1.8" High-Definition Digitale Kleurencamera
		8.3X Gemotoriseerde Zoomlens Optische Vergroting: 0.6X~5.0X; Video Vergroting: 20X~170X (21” monitor)
Meetsoftware		iMeasuring
Besturingssysteem		Ondersteuning WIN10/11-32/64 bit besturingssysteem
Taal		Engels, Vereenvoudigd Chinees, Traditioneel Chinees, andere talen kunnen worden toegevoegd
Werkomgeving		Temperatuur 20℃±2℃, temperatuurverandering<1℃/Uur; vochtigheid 30%~80%RH; trilling<0.02g's, ≤15Hz
Voeding		AC220V/50Hz; 110V/60Hz
Afmetingen(BxDxH)		(11958321579)mm	(14639401591)mm	(156810401591)mm	(181811571590)mm
Verpakkingsgrootte(BxDxH)		(138011701910)mm	(169013002000)mm	(180014002000)mm	(230017002000)mm
Netto Gewicht		650Kg	780Kg	1380Kg	2000Kg

Opmerking:

L is gemeten lengte(mm), de mechanische nauwkeurigheid van de Z-as en de focusnauwkeurigheid is sterk gerelateerd aan het oppervlak van het werkstuk.

Vergroting is een geschatte waarde, het is gerelateerd aan de afmeting van de monitor en de resolutie.

Gezichtsveld(mm) = (diagonaal*Horizontaal*Verticaal)

Productconfiguratie Model Beschrijving (Voorbeeld met AutoVision542):

Productcategorie	2.5D	3D	2.5D	3D
Commodity	2.5D Automatische Vision Meetmachine	3D Automatische Contact & Vision Meetmachine	2.5D Automatische Laser-Scan & Vision Meetmachine	3D Automatische Multisensor Meetmachine
Model	AutoVision542A	AutoVision542B	AutoVision542C	AutoVision542D
Type	A	B	C	D
Betekenis	Optische Zoomlens Sensor	Zoomlens Sensor en Contact Probe Sensor	Zoomlens Sensor en Laser Sensor	Zoomlens Sensor, Contact Probe Sensor en Laser Sensor
Contact Probe	Zonder	MCP-Kit1	Zonder	MCP-Kit1
Laser Module	Zonder	Zonder	Omron Laser	Omron Laser
Software Versie	iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1

Bewegende Brug Automatische Vision Meetmachine Modellen en Specificaties:

Model	Code#	Model	Code#	Model	Code#	Model	Code#
AutoVision432A	523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L
AutoVision432B	523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L
AutoVision432C	523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L
AutoVision432D	523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L
Model	Code#	Model	Code#	Model	Code#	Model	Code#
AutoVision1082A	523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q
AutoVision1082B	523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q
AutoVision1082C	523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q
AutoVision1082D	523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q
Model	Code#	Model	Code#	Model	Code#	Model	Code#
AutoVision26162A	523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K
AutoVision26162B	523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K
AutoVision26162C	523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K
AutoVision26162D	523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K

Bewegende Brug Automatische Vision Meetmachine Meetruimte Gids Tabel:

Reis	Model	Nauwkeurigheid		X As Reis mm	Y As Reis mm	Z As Standaard Reis mm	Z As Maximum Aangepaste Reis mm
Reis	Model	E1x,y	E1z	X As Reis mm	Y As Reis mm	Z As Standaard Reis mm	Z As Maximum Aangepaste Reis mm
300X400X200	SinoVision342	1.2+L/200	3.0+L/200	400	300	200	400
400X500X200	SinoVision452			500	400	200	400
500X600X200	SinoVision562			600	500	200	400
400X300X200	AutoVision432	1.8+L/200	4.0+L/200	300	400	200	400
500X400X200	AutoVision542			400	500	200	400
600X500X200	AutoVision652			500	600	200	400
800X600X200	AutoVision862			600	800	200	400
1000X800X200	AutoVision1082	2.0+L/200	5.0+L/200	800	1000	200	300
1200X1000X200	AutoVision12102	2.5+L/200	5.0+L/200	1000	1200	200	300
1500X1200X200	AutoVision15122	3.0+L/200	5.0+L/200	1200	1500	200	300
1800X1200X200	AutoVision18122	3.5+L/200	5.0+L/200	1200	1800	200	200
2000X1500X200	AutoVision20152	4.0+L/200	5.0+L/200	1500	2000	200	200
2600X1600X200	AutoVision26162	4.0+L/200	5.0+L/200	1600	2600	200	200

Andere reisspecificaties kunnen worden aangepast aan de behoeften van de klant.

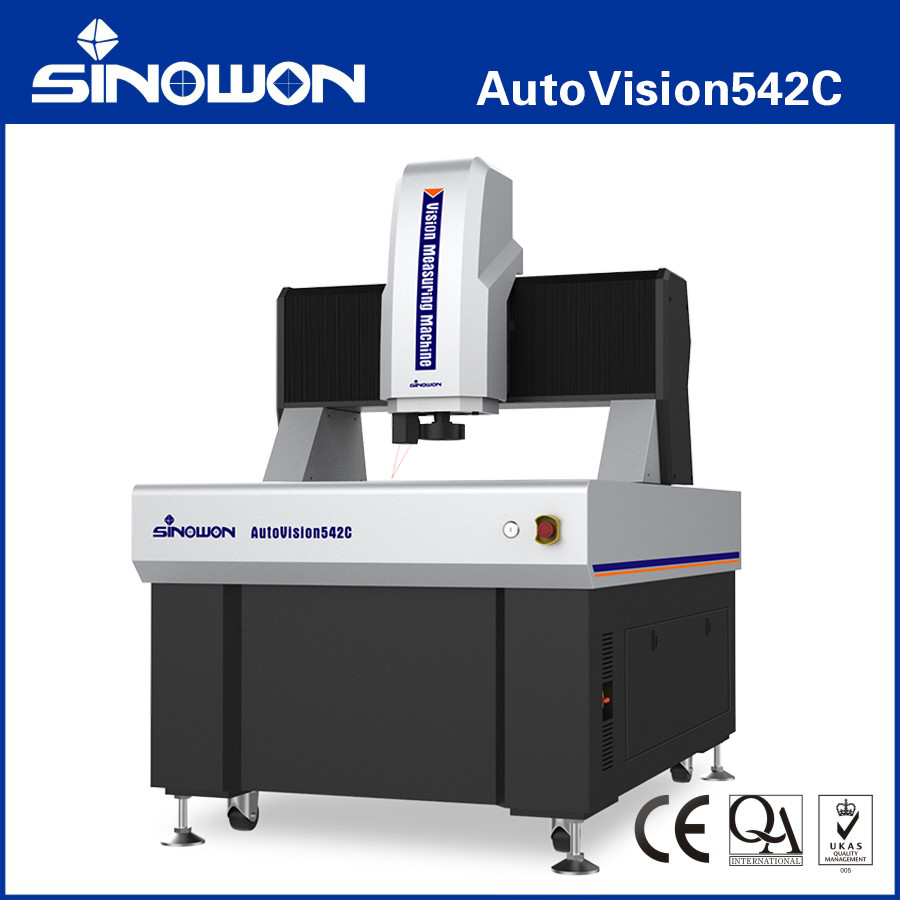

2.5D-laserscansysteem voor het meten van het automatische zicht 1
