Meesysteem op basis van automatische 3D-contactvisie voor grote verplaatsingen

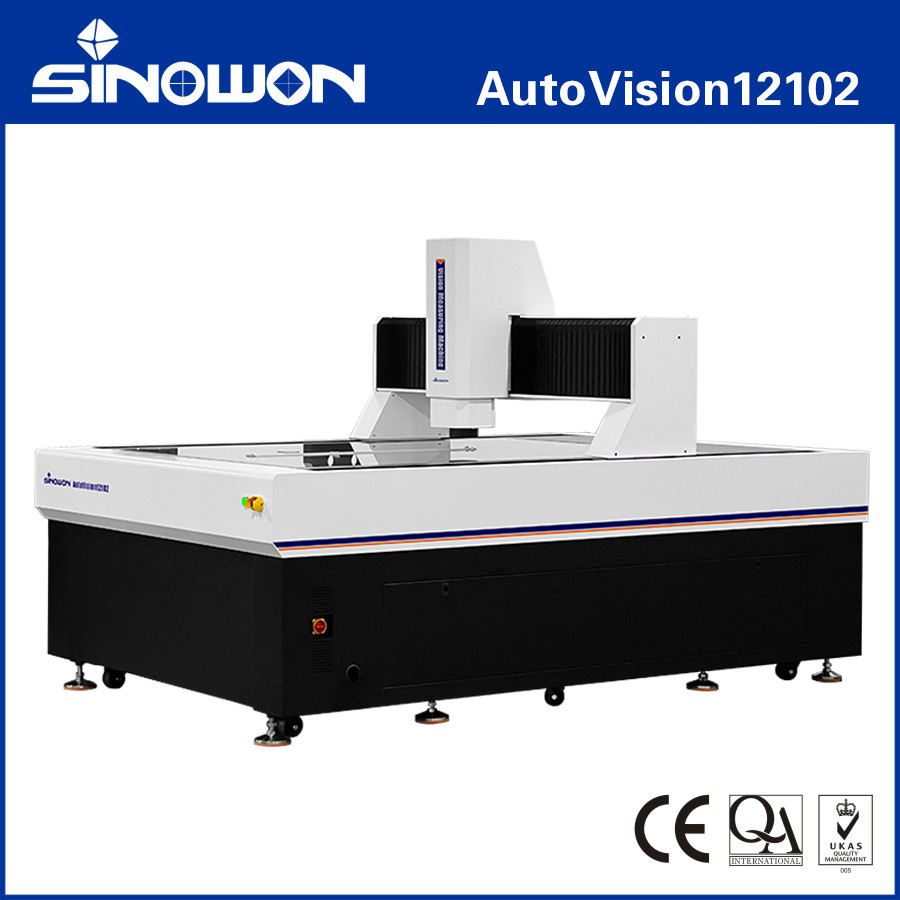

Hoge nauwkeurigheid Grote reis 3D automatische meetmachine voor contact en zicht AutoVision12102 serie

Inleiding tot het product:

AutoVision is een metingstoestel voor automatische visie met een hoge precisie, ontworpen voor metingen op grote schaal en met hoge precisie.meting van het werkstuk stilstaand, waarborgen meting nauwkeurigheid en stabiliteit, is geschikt voor de elektronica-industrie, medische apparatuur en instrumenten, meting van LCD en ruimtevaart en andere industrieën.

Productkenmerkenc.:

• Bewegende brugconstructie, meetwerkstuk is vast (').
• Vierassige CNC volwaardige automatische sluitsluitingsregeling, automatische meting (')
• Indiase marmerbasis en -pilaren, goede stabiliteit;
• Geïmporteerde RSF lineaire schaal, resolutie is 0,1um, slijpbalschroef en AC servomotor enz. om de precisie en stabiliteit van het bewegingssysteem te waarborgen;
• Geïmporteerde HD-kleurcamera om aan de behoeften van een duidelijke waarneming en nauwkeurige meting te voldoen;
• 8.3x hoge resolutie gemotoriseerde coaxiale zoomlens, nauwkeurig verdubbelen en slechts één keer pixelkorreksie nodig;
• met een programmabele oppervlakte van 5 ringen, 8 afdelingen, LED-koude verlichting en een parallel contour-LED-verlichting en een ingebouwde intelligente lichtinstelling,het kan automatisch de helderheid in de 8-afdeling regelen;
• Krachtige functie en gemakkelijke bediening iMeasuring Software ter verbetering van de kwaliteitscontrole;
• Optioneel MCP Probe en Laser Sensor Module.

Specificaties:

Opmerking:

L is de gemeten lengte ((mm), de mechanische nauwkeurigheid van de Z-as en de scherpstel nauwkeurigheid is sterk gerelateerd aan het oppervlak van het werkstuk.

Vergroting is een geschatte waarde en is gerelateerd aan de afmeting van de monitor en de resolutie.

Zichtveld ((mm) = (diagonaal*horizontaal*verticaal)

Beschrijving van het productconfiguratiemodel ((voorbeeld met AutoVision12102)):

Automatische zicht meetmachine voor bewegende brug Modellen en specificaties:

Bewegende brug Automatisch zicht meetmachine Ruimte meetgids Tabel:

• Andere reisspecificaties kunnen worden aangepast aan de behoeften van de klant.

Toepassing in de industrie:

Optische meetmachine OMM, ook bekend als visie meetmachine en contactloze meetmachine, tweedimensionale meetmachine, 2,5 dimensionale meetmachine,met de modernisering van de moderne industriële hoge precisie en micro-productie-industrieDe meting van geometrische afmetingen en geometrische toleranties wordt onvermijdelijk.

Optische meetmachines zijn geschikt voor alle toepassingsgebieden voor coördinatenmeting en worden veel gebruikt in machines, elektronica, instrumenten, hardware,kunststoffen en andere industrieën. zoals: malen, schroeven, metalen, accessoires, rubber, pcb-platen, veren, hardware, elektronica, kunststoffen, luchtvaart, ruimtevaart, enz., overwint het de tekortkomingen van traditionele vernier-klemmen,micrometers, en Profielprojectoren, een metingsmachine met hoge precisie, hoge efficiëntie en hoge betrouwbaarheid die optische, mechanische, elektronische en computerbeeldverwerkingstechnologieën integreert.

Het te meten object wordt vergroot door het optische vergrootingssysteem.de contour en de oppervlaktevorm, grootte, hoek en positie van verschillende complexe en precieze onderdelen automatisch kunnen worden gedetecteerd.De meetgegevens kunnen worden ingevoerd in AUTOCAD om een volledige technische tekening te worden, en documenten in DXF, IGS en andere formaten kunnen worden gegenereerd, en kunnen ook worden ingevoerd in WORD, EXCEL en SPC statistische analyse software om CPK en verschillende statistische rapporten te genereren.
