2.5D-laserauto-visie meetsysteem bewegende brug type hoogbelastingslager

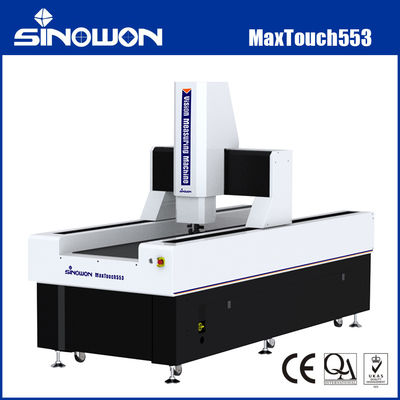

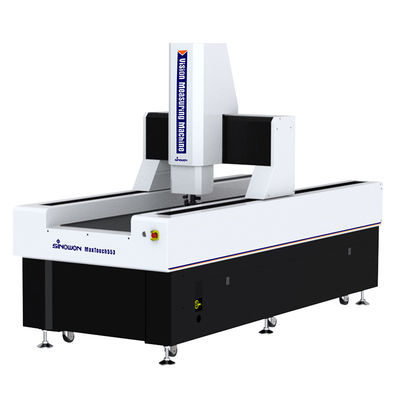

2.5D Laser Zware Belastbaarheid Automatische Visuele Meetmachine MaxTouch553 Serie

Product Introductie:

De MaxTouch-serie is een volledig automatische visuele meetmachine van het bewegende brugtype, ontworpen voor zeer nauwkeurige metingen van grote afmetingen. Hij maakt gebruik van een structuur van het bewegende brugtype, waarbij het te meten object stationair blijft om de meetnauwkeurigheid en stabiliteit te garanderen. Hij is geschikt voor meetindustrieën zoals elektronica, medische apparaten, LCD's, ruimtevaart en luchtvaart.

Productkenmerkenc:

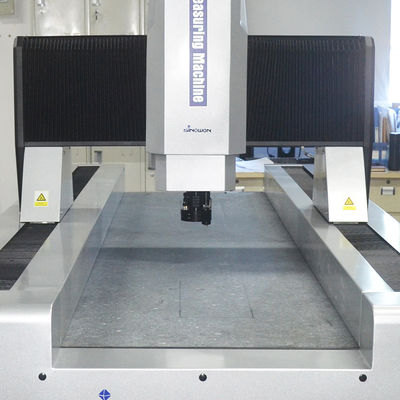

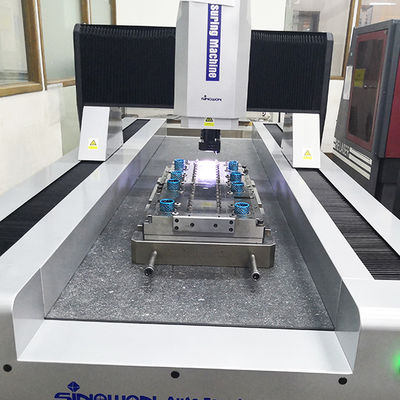

• Granieten bewegende brugstructuur, te meten werkstuk is vast;
• Vier-assige CNC automatische gesloten-lusregeling, volledig automatische meting;
• Indiase granieten basis en pilaar, goede stabiliteit;
• Geïmporteerde RSF lineaire schaal, resolutie is 0,1 um, slijpkogelschroef en AC-servomotor etc. om de precisie en stabiliteit van het bewegingssysteem te garanderen;
• Geïmporteerde HD-kleurencamera om te voldoen aan de behoeften van heldere observatie en nauwkeurige meting
• 6,5x high-resolution gemotoriseerde coaxiale zoomlens, nauwkeurige verdubbeling en slechts één keer pixelcorrectie nodig;
• Programma-gestuurde 5-rings 8-zone LED-oppervlakte lichtbron, intelligente realisatie van 256-niveaus helderheidsaanpassing;
• Krachtige functie en eenvoudige bediening iMeasuring Software om de kwaliteitscontrole te verbeteren;l
• Optionele MCP-sonde en Lasersensormodule. Machines kunnen worden aangepast aan de eisen van de klant.

Specificaties:

Opmerking:

L is gemeten lengte(mm), de mechanische nauwkeurigheid van de Z-as en de focusnauwkeurigheid is sterk gerelateerd aan het oppervlak van het werkstuk.

Vergroting is een geschatte waarde, deze is gerelateerd aan de afmeting van de monitor en de resolutie.

Gezichtsveld(mm) = (diagonaal*Horizontaal*Verticaal)

Productconfiguratiemodelbeschrijving (Voorbeeld met MaxTouch553) :

Zware Belastbaarheid Visuele Meetmachine Modellen en Specificaties:

Zware Belastbaarheid Visuele Meetmachine Meetruimte Gids Tabel:

Andere verplaatsingsspecificaties kunnen worden aangepast aan de behoeften van de klant.

Aanbevolen computerconfiguratie:

De kern van de Visuele Meetmachine is het besturingssysteem en de meetsoftware, en het computersysteem is de kern drager van alle bewerkingen, die een hoge stabiliteit en compatibiliteit vereist. Configureer een high-performance computer Optiplex desktop en WIN 10/11 origineel geautoriseerd besturingssysteem om uw zorgen op te lossen.

Software Introductie:

iMeasuring software is een professionele multisensor meetsoftware die is gecombineerd met de tien jaar ervaring van de ontwikkelaars in de meet- en software-onderzoeksindustrie. Het ontwerpprincipe is vriendelijke bediening, krachtige functie, hoge nauwkeurigheid en stabiliteit, eenvoudig onderhoud.
● Uitstekend software architectuurontwerp en volledig objectgeoriënteerd, om ervoor te zorgen dat de software stabiel en betrouwbaar is.
● Ondersteuning met meerdere talen, het is niet nodig om een taalpakket te installeren en de software te wijzigen, wat handig is voor lokale klanten.
● Professionele SPC statistische analyse software verbonden met meetsoftware, om te realiseren dat de gegevens automatisch kunnen worden geëxporteerd naar de SPC-database zonder handmatige bediening.
● Hetzelfde model van software zal permanent gratis worden bijgewerkt, het kan helpen om andere problemen voor de klant te verminderen.
● Met een krachtig edge finder algoritme, dat kan helpen om de rand van de schaduw of donkere afbeelding te krijgen en een hoge nauwkeurigheid te garanderen.
● De software kan automatisch lijnen, cirkels, bogen en andere elementen herkennen en meten.
● Het is gebaseerd op verschillende elementen en levert meerdere elementconstructiefuncties zoals Translatie, rotatie, extractie, combinaties, parallel, verticaal, spiegelen, symmetrie, kruising, tangent, etc.
● De software heeft een break-point instelfunctie, het kan intelligent worden geschakeld tussen handmatige meting en automatische meting.

Industriële Toepassing:

Optische meetmachine OMM, ook bekend als Visuele Meetmachine en Contactloze Meetmachine, Twee-dimensionale meetmachine, 2.5-dimensionale Meetmachine, met de upgrade van de moderne industriële hoge precisie en micro-fabricage-industrie, het neemt een contactloze optische beeldmeetmethode aan voor snelle en precieze meting. De meting van geometrische afmetingen en geometrische toleranties wordt onvermijdelijk.

Optische meetmachines zijn geschikt voor alle toepassingsgebieden met het oog op coördinatenmeting en worden veel gebruikt in de machinebouw, elektronica, instrumenten, hardware, kunststoffen en andere industrieën. Zoals: mallen, schroeven, metalen, accessoires, rubber, PCB-platen, veren, hardware, elektronica, kunststoffen, luchtvaart, ruimtevaart, etc., het overwint de tekortkomingen van traditionele schuifmaten, micrometers en profielprojectoren, wat een zeer nauwkeurige, efficiënte en betrouwbare meetmachine is die optische, mechanische, elektronische en computerbeeldverwerkingstechnologieën integreert.

Het te meten object wordt vergroot door het optische vergrotingssysteem. Nadat de beeldeigenschappen zijn verzameld door het CCD-camerasysteem en verwerkt door computer- en software-algoritmen, kunnen de contour- en oppervlaktevorm, grootte, hoek en positie van verschillende complexe en precieze onderdelen automatisch worden gedetecteerd. Micro-inspectie en kwaliteitscontrole. De meetgegevens kunnen in AUTOCAD worden geïmporteerd om een complete technische tekening te worden, en documenten in DXF-, IGS- en andere formaten kunnen worden gegenereerd, en kunnen ook worden geïmporteerd in WORD, EXCEL en SPC statistische analysesoftware om CPK en verschillende statistische rapporten te genereren.
