Bewegende brug Automatische video meting 3D visie meting systeem hoge precisie

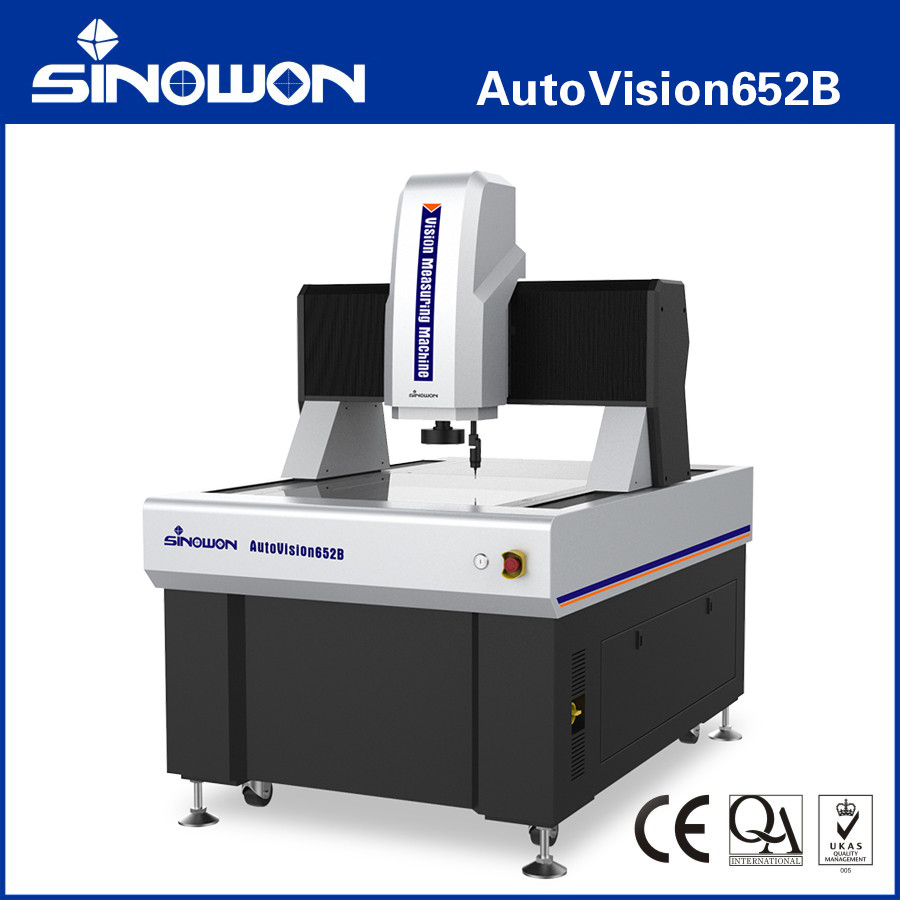

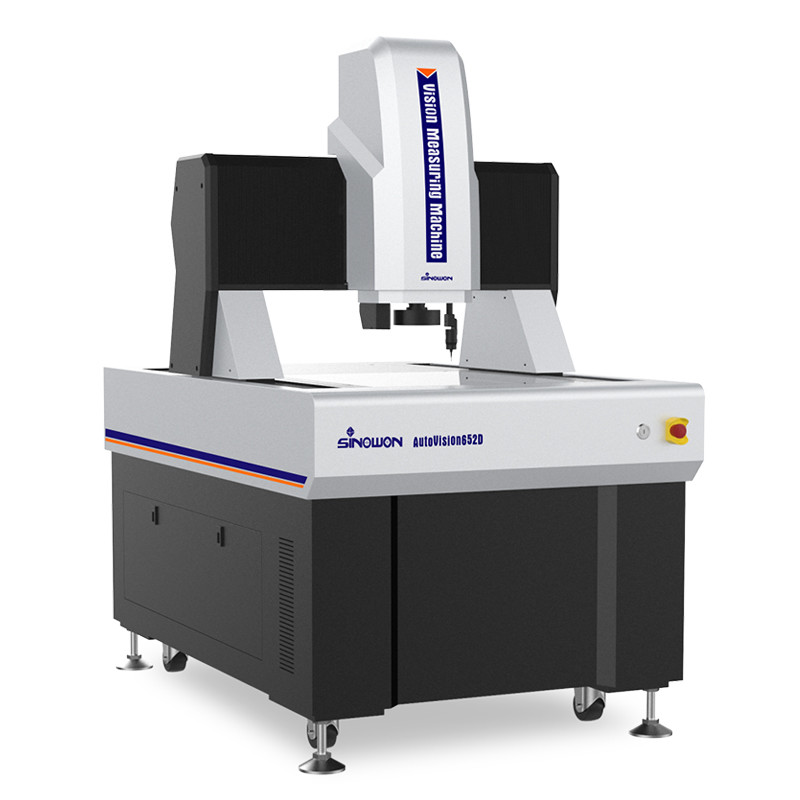

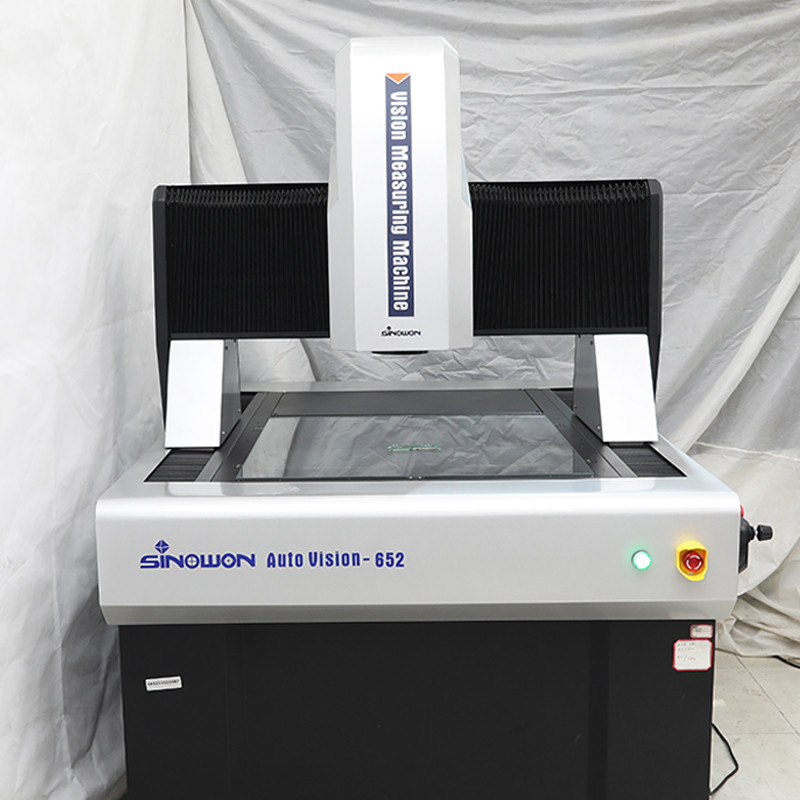

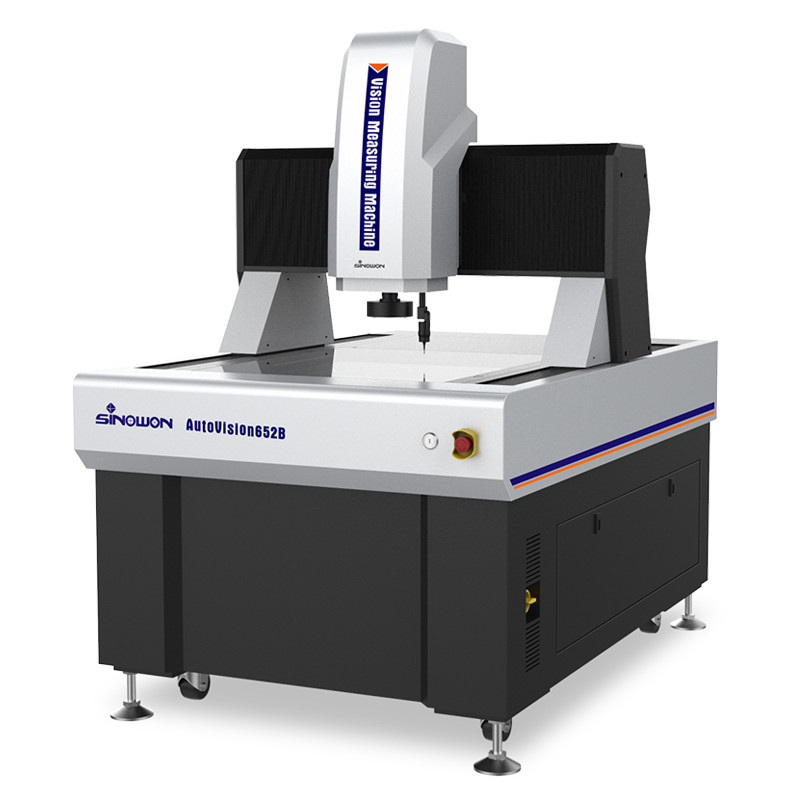

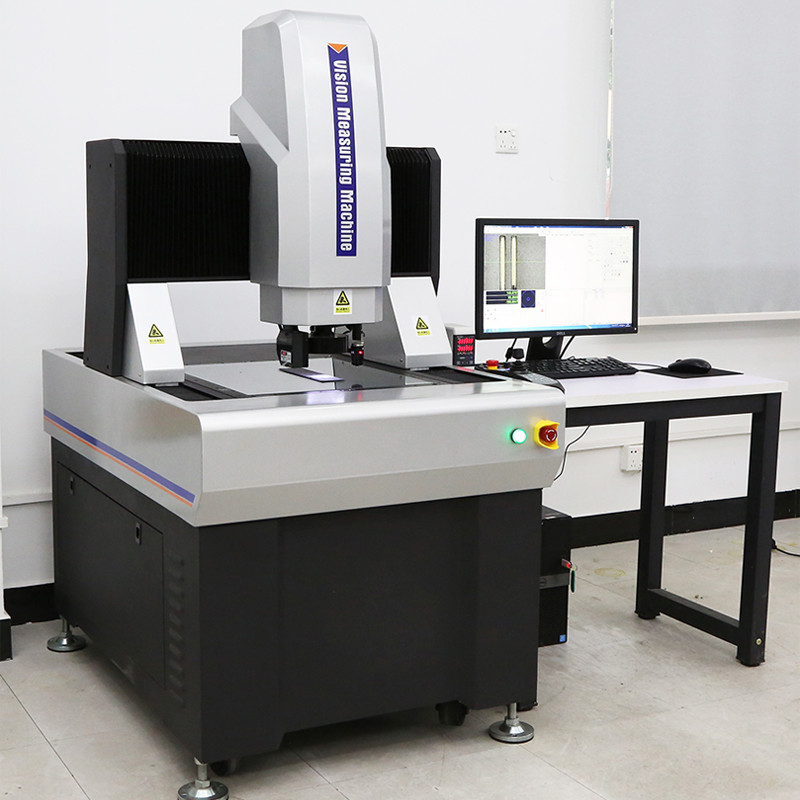

High Precision Moving Bridge 3D Automatische Visuele Meetmachine AutoVision652B Serie

Product Introductie:

AutoVision is een zeer nauwkeurig, automatisch beeldmeetinstrument met beweegbare brug, ontworpen voor zeer nauwkeurige en grootschalige metingen. Door gebruik te maken van een beweegbare brugstructuur, waarbij het werkstuk stationair wordt gemeten, worden de meetnauwkeurigheid en stabiliteit gegarandeerd. Het is geschikt voor de elektronica-industrie, medische apparatuur en instrumenten, metingen van LCD's en de lucht- en ruimtevaartindustrie en andere industrieën.

Productkenmerken:Beweegbare brugtype structuur, het te meten werkstuk is vast;l

• Vier-assige CNC volledig automatische gesloten lusregeling, automatische meting;l
• Indiase marmeren basis en pilaar, goede stabiliteit;l
• Geïmporteerde RSF lineaire schaal, resolutie is 0,1 um, slijpkogelschroef en AC-servomotor etc. om de precisie en stabiliteit van het bewegingssysteem te garanderen;
• Geïmporteerde HD-kleurencamera om te voldoen aan de behoeften van heldere observatie en nauwkeurige meting;
• 8.3x high-resolution gemotoriseerde coaxiale zoomlens, nauwkeurige verdubbeling en slechts één keer pixelcorrectie nodig;

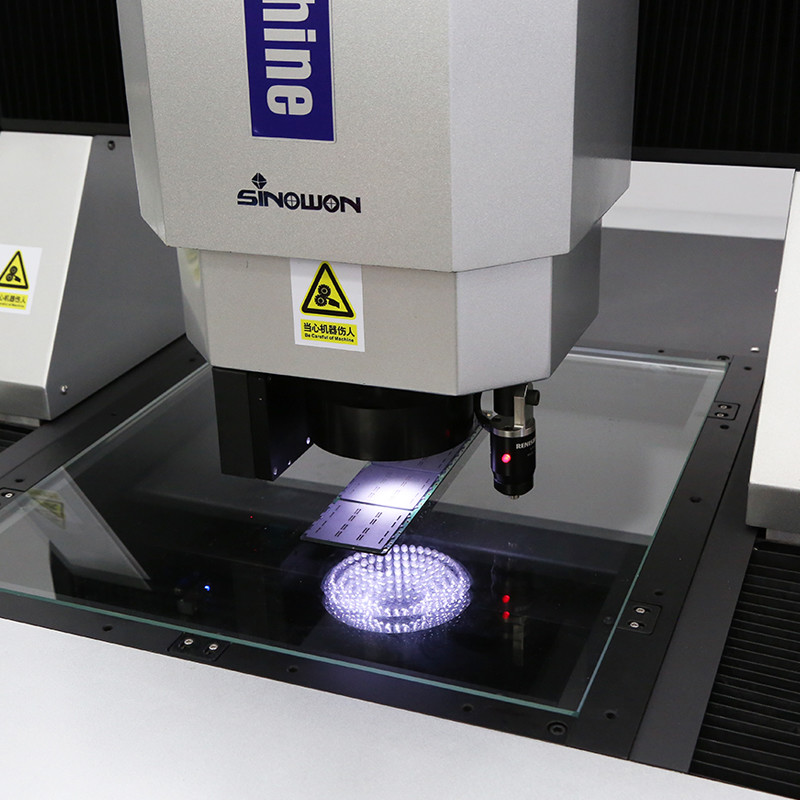

• Met programmeerbare oppervlakte 5-rings 8-deling LED Koude Verlichting en contour LED parallelle verlichting en ingebouwde intelligente lichtaanpassing, kan het automatisch de helderheid in de 8-deling regelen;
• Krachtige functie en eenvoudige bediening iMeasuring Software om de kwaliteitscontrole te verbeteren;

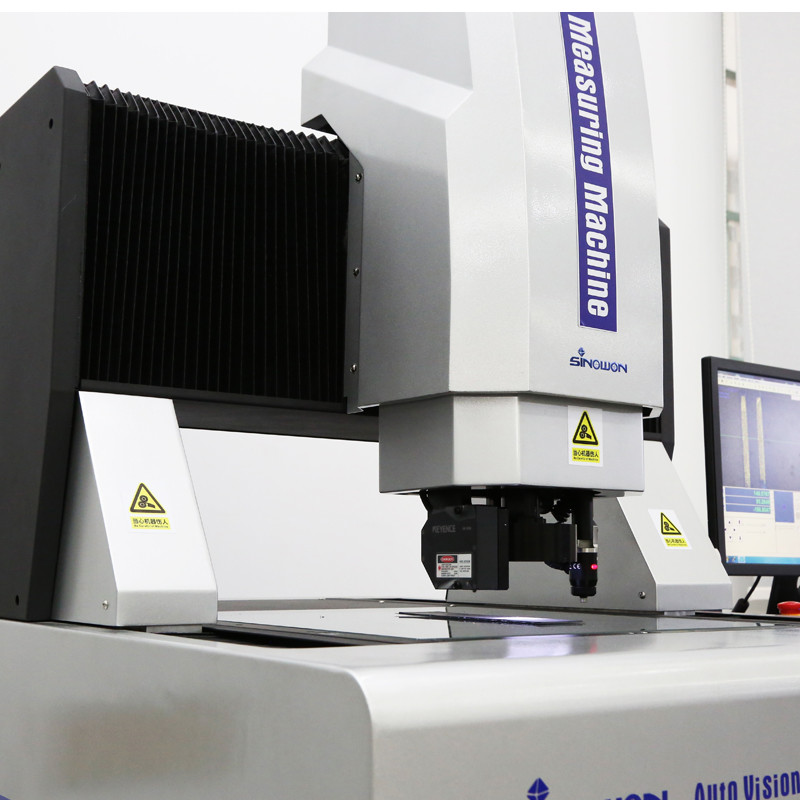

• Optionele MCP-probe en Laser Sensor Module. Machines kunnen worden aangepast aan de eisen van de klant.
• Specificaties:

Commodity

L is gemeten lengte(mm), de mechanische nauwkeurigheid van de Z-as en de focusnauwkeurigheid is sterk gerelateerd aan het oppervlak van het werkstuk.

Vergroting is een geschatte waarde, deze is gerelateerd aan de afmetingen van de monitor en de resolutie.

Gezichtsveld(mm) = (diagonaal*Horizontaal*Verticaal)

Productconfiguratie Modelbeschrijving (Voorbeeld met AutoVision652):

Productcategorie

Model

Verplaatsing

• Software Introductie:

iMeasuring software is een professionele multisensor meetsoftware die is gecombineerd met de tien jaar ervaring van de ontwikkelaars in de meet- en software-onderzoeksindustrie. Het ontwerpprincipe is vriendelijke bediening, krachtige functie, hoge nauwkeurigheid en stabiliteit, eenvoudig onderhoud.

● Uitstekend software architectuurontwerp en volledig objectgeoriënteerd, om ervoor te zorgen dat de software stabiel en betrouwbaar is.
● Ondersteuning met meerdere talen, het is niet nodig om een taalpakket te installeren en de software te wijzigen, wat handig is voor lokale klanten.
● Professionele SPC statistische analyse software verbonden met meetsoftware, om te realiseren dat de gegevens automatisch naar de SPC-database kunnen worden geëxporteerd zonder handmatige bediening.
● Hetzelfde model van software zal permanent gratis worden bijgewerkt, het kan helpen om andere problemen voor de klant te verminderen.
● Met een krachtig edge finder algoritme, dat kan helpen om de rand van de schaduw of donkere afbeelding te krijgen en een hoge nauwkeurigheid te garanderen.
● De software kan automatisch lijnen, cirkels, bogen en andere elementen herkennen en meten.
● Het is gebaseerd op verschillende elementen en levert meerdere elementconstructiefuncties zoals Translatie, rotatie, extractie, combinaties, parallel, verticaal, spiegelen, symmetrie, kruising, raaklijn, etc.
● De software heeft een breakpoint instelfunctie, het kan intelligent worden geschakeld tussen handmatige meting en automatische meting.
Industriële Toepassing:

Optische meetmachine OMM, ook bekend als Visie Meetmachine en Contactloze Meetmachine, Twee-Dimensionale meetmachine, 2.5-Dimensionale Meetmachine, met de upgrading van de moderne industriële hoge precisie en micro-fabricage-industrie, het neemt contactloze optische beeldmeetmethode aan voor snelle en precieze meting. De meting van geometrische afmetingen en geometrische toleranties wordt onvermijdelijk.

Optische meetmachines zijn geschikt voor alle toepassingsgebieden met het doel van coördinatenmeting en worden veel gebruikt in de machinebouw, elektronica, instrumenten, hardware, kunststoffen en andere industrieën. Zoals: mallen, schroeven, metalen, accessoires, rubber, PCB-platen, veren, hardware, elektronica, kunststoffen, luchtvaart, ruimtevaart, etc., het overwint de tekortkomingen van traditionele schuifmaten, micrometers en profielprojectoren, wat een zeer nauwkeurige, zeer efficiënte en zeer betrouwbare meetmachine is die optische, mechanische, elektronische en computerbeeldverwerkingstechnologieën integreert.

Het te meten object wordt vergroot door het optische vergrotingssysteem. Nadat de beeldeigenschappen zijn verzameld door het CCD-camerasysteem en verwerkt door computer- en software-algoritmen, kunnen de contour en oppervlaktevorm, grootte, hoek en positie van verschillende complexe en precieze onderdelen automatisch worden gedetecteerd. Micro-inspectie en kwaliteitscontrole. De meetgegevens kunnen in AUTOCAD worden geïmporteerd om een complete technische tekening te worden, en documenten in DXF, IGS en andere formaten kunnen worden gegenereerd, en kunnen ook worden geïmporteerd in WORD, EXCEL en SPC statistische analysesoftware om CPK en verschillende statistische rapporten te genereren.
