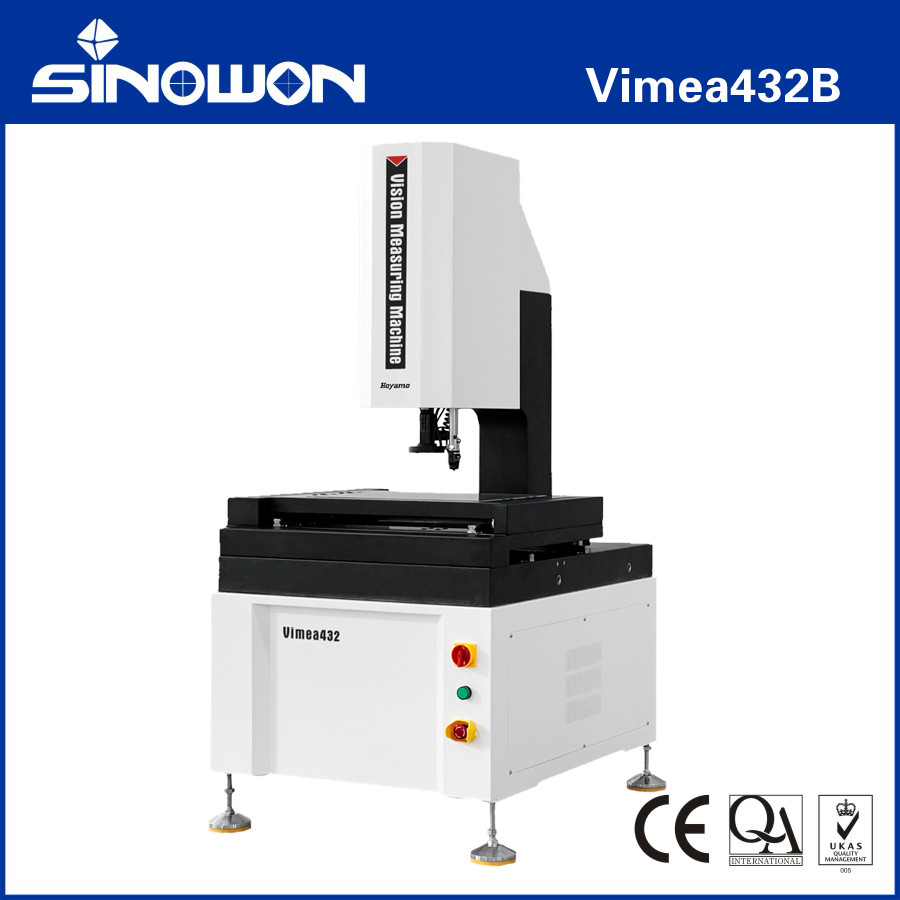

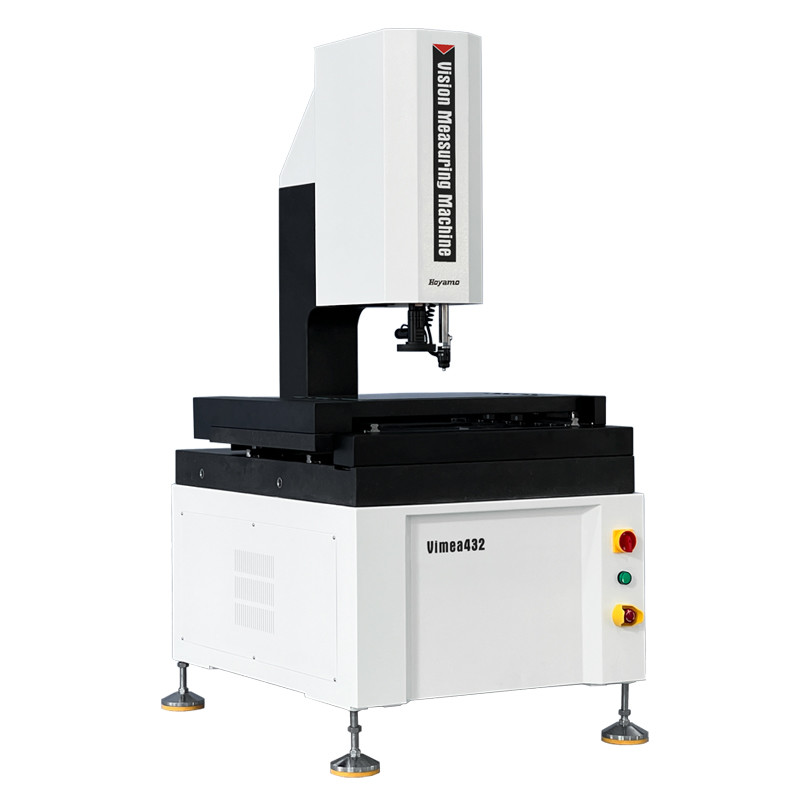

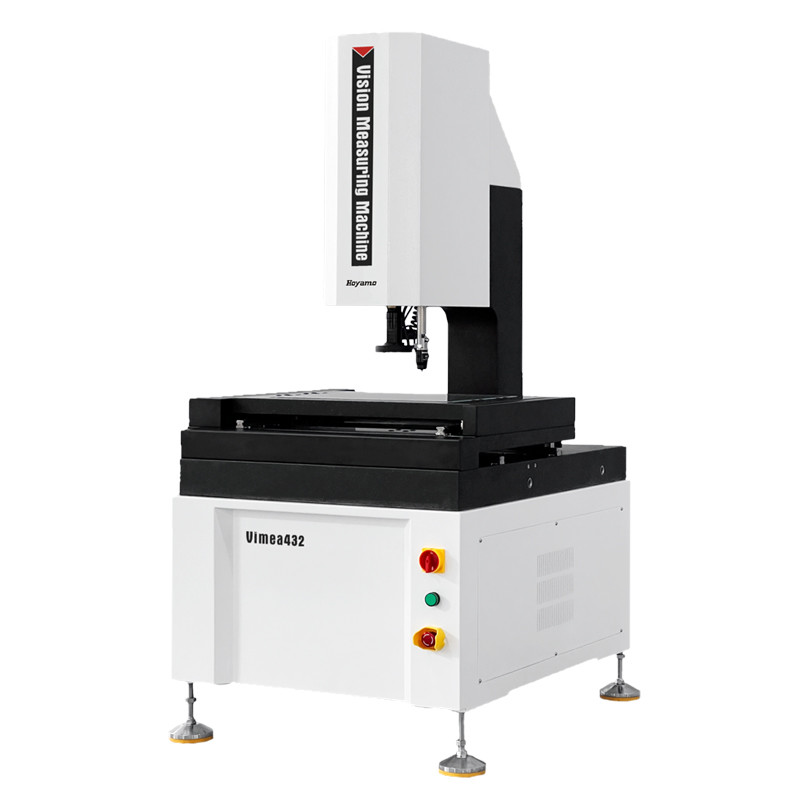

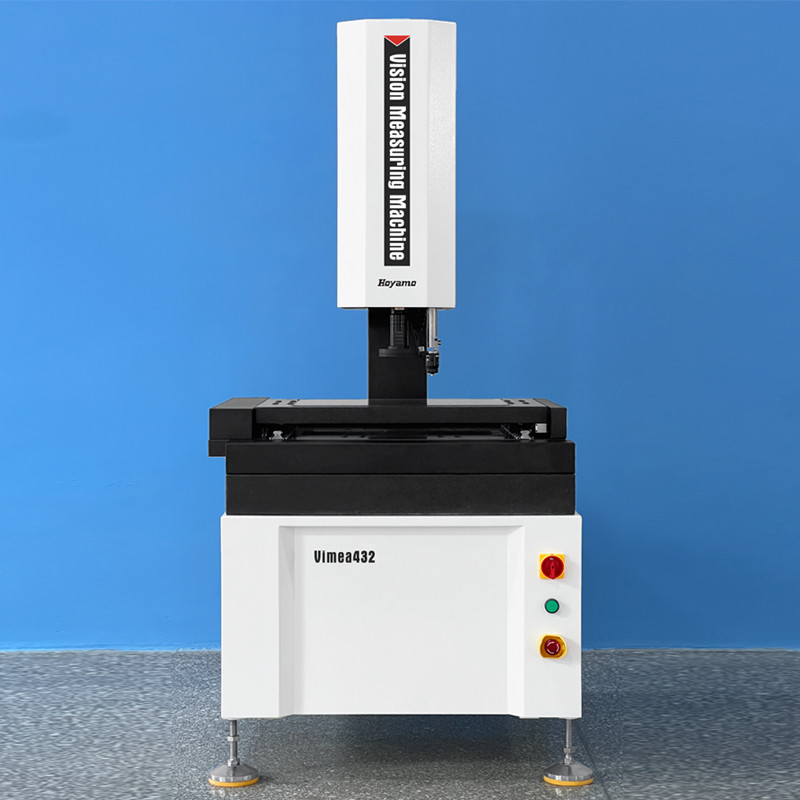

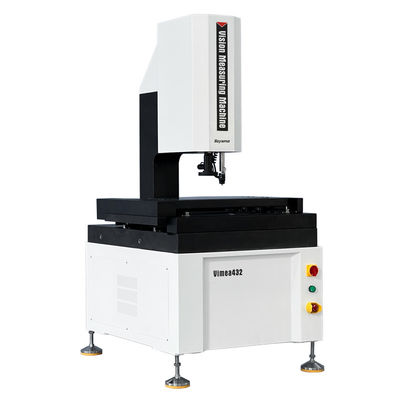

Cantilever 3D automatisch videometersysteem 2um Herhaalbaarheid 320Kg Nettogewicht

Cantilever automatisch videometersysteem Vimea43B Reeks

Productkenmerken:

1.XYZ drieassige automatische CNC-precisiebesturing, nauwkeurige positionering;

2.Granitbasis en pilaar, goede stabiliteit;

3.Precisie lineaire leidingen, slijpbalschroeven en wisselstroom servomotoren, enz., zorgen voor de nauwkeurigheid en stabiliteit van het bewegingssysteem;

4.0.5 μm hoge-precisie roosterregelaar om de positionerings- en meetnauwkeurigheid van het systeem te waarborgen;

5.Digitale camera met hoge resolutie voor een duidelijke waarneming en nauwkeurige meting;

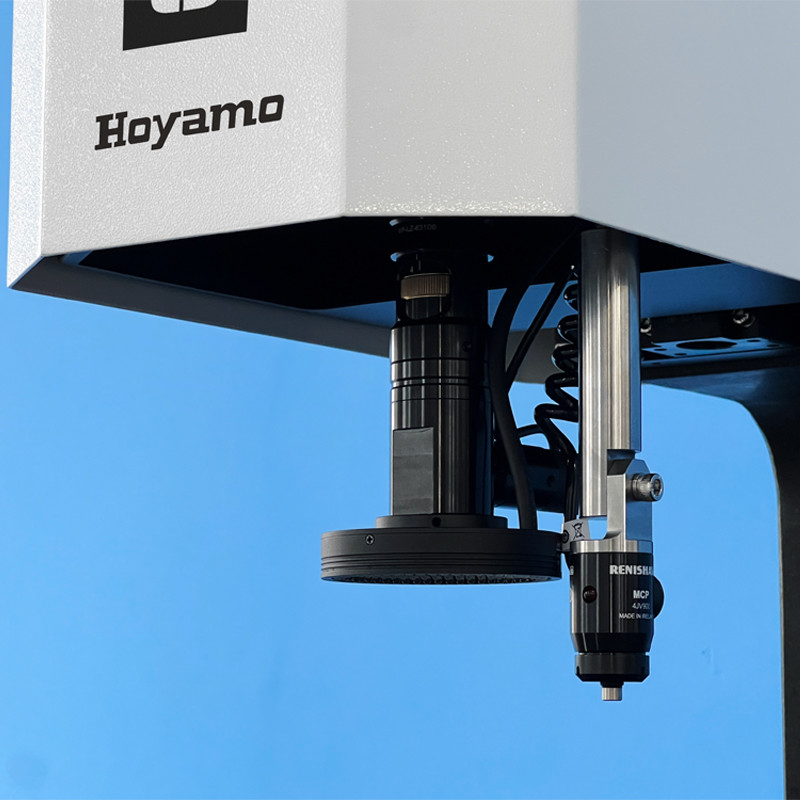

6.6.5X optische lens met hoge resolutie, nauwkeurige zoom, eenmalige pixelcorrectie;

7.Programma-gecontroleerde 5-ring 8-zone LED-oppervlakteverlichting en parallel LED-contourverlichtingssysteem realiseren intelligent 256-niveaus helderheid aanpassing;

8.De automatische Vision-metingssoftware iMeasuring met krachtige functies en gemakkelijk te bedienen.

Specificaties:

Opmerking:

L is de gemeten lengte ((mm), de mechanische nauwkeurigheid van de Z-as en de scherpstel nauwkeurigheid is sterk gerelateerd aan het oppervlak van het werkstuk.

Vergroting is een geschatte waarde en is gerelateerd aan de afmeting van de monitor en de resolutie.

0.5X- of 2X-objectieven zijn optioneel, afhankelijk van de behoeften.

Beschrijving van het productconfiguratiemodel (voorbeeld met Vimea432):

Modellen en specificaties van het Cantilever Automatic Video Measuring System:

Cantilever Automatic Video Measuring System Reisgids:

Software Inleiding:

iMeasuring software is een professionele multisensor meetsoftware die gecombineerd is met de tien jaar ervaring van de ontwikkelaars in de meet- en softwareonderzoeksindustrie.Het ontwerpprincipe is vriendelijke werking, krachtige functie, hoge precisie en stabiliteit, eenvoudig onderhoud.
● Uitstekend ontwerp van de softwarearchitectuur en volledig objectgericht, zodat de software stabiel en betrouwbaar is.
● Ondersteuning met meerdere talen, geen behoefte aan het installeren van taalpakket en het wijzigen van de software die handig is voor lokale klanten.
● Professionele SPC-statistische analyse-software verbonden met meetsoftware, om te realiseren dat de gegevens automatisch zonder handmatige bediening naar de SPC-database kunnen worden geëxporteerd.
● Hetzelfde model van software zal permanent gratis te updaten, het kan helpen om andere problemen te verminderen aan de klant.
● Met een krachtig randfinder-algoritme, dat kan helpen om de rand van de schaduw of donkere afbeelding te krijgen en een hoge nauwkeurigheid te garanderen.
● De software herkent en meet automatisch lijn, cirkel, boog en andere elementen.
● Het is gebaseerd op verschillende elementen en levert meerdere elementen constructie functie zoals Translatie, rotatie, extractie, combinaties, parallel, verticaal, spiegelen, symmetrie, snijpunt,tangent, enz.
● De software heeft de functie van het instellen van het breekpunt, het kan intelligent worden overgeschakeld tussen handmatige meting en automatische meting.

Toepassing in de industrie:

Optische meetmachine OMM, ook bekend als visie meetmachine en contactloze meetmachine, tweedimensionale meetmachine, 2,5 dimensionale meetmachine,met de modernisering van de moderne industriële hoge precisie en micro-productie-industrieDe meting van geometrische afmetingen en geometrische toleranties wordt onvermijdelijk.

Optische meetmachines zijn geschikt voor alle toepassingsgebieden voor coördinatenmeting en worden veel gebruikt in machines, elektronica, instrumenten, hardware,kunststoffen en andere industrieën. zoals: malen, schroeven, metalen, accessoires, rubber, pcb-platen, veren, hardware, elektronica, kunststoffen, luchtvaart, ruimtevaart, enz., overwint het de tekortkomingen van traditionele vernier-klemmen,micrometers, en Profielprojectoren, een metingsmachine met hoge precisie, hoge efficiëntie en hoge betrouwbaarheid die optische, mechanische, elektronische en computerbeeldverwerkingstechnologieën integreert.

Het te meten object wordt vergroot door het optische vergrootingssysteem.de contour en de oppervlaktevorm, grootte, hoek en positie van verschillende complexe en nauwkeurige onderdelen automatisch kunnen worden gedetecteerd.De meetgegevens kunnen worden ingevoerd in AUTOCAD om een volledige technische tekening te worden, en documenten in DXF, IGS en andere formaten kunnen worden gegenereerd, en kunnen ook worden ingevoerd in WORD, EXCEL en SPC statistische analyse software om CPK en verschillende statistische rapporten te genereren.
