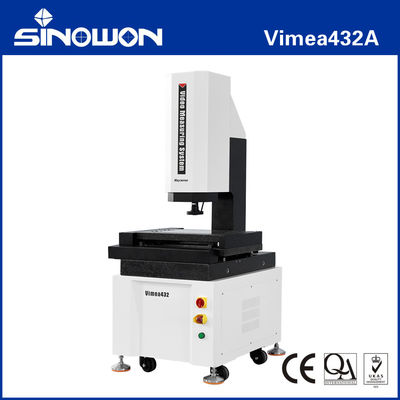

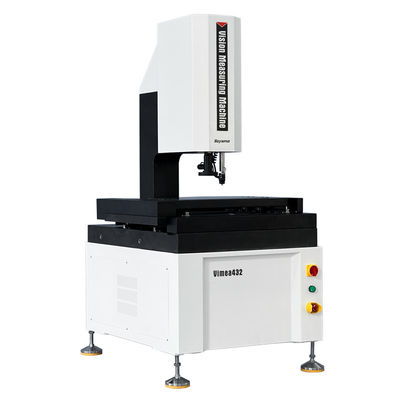

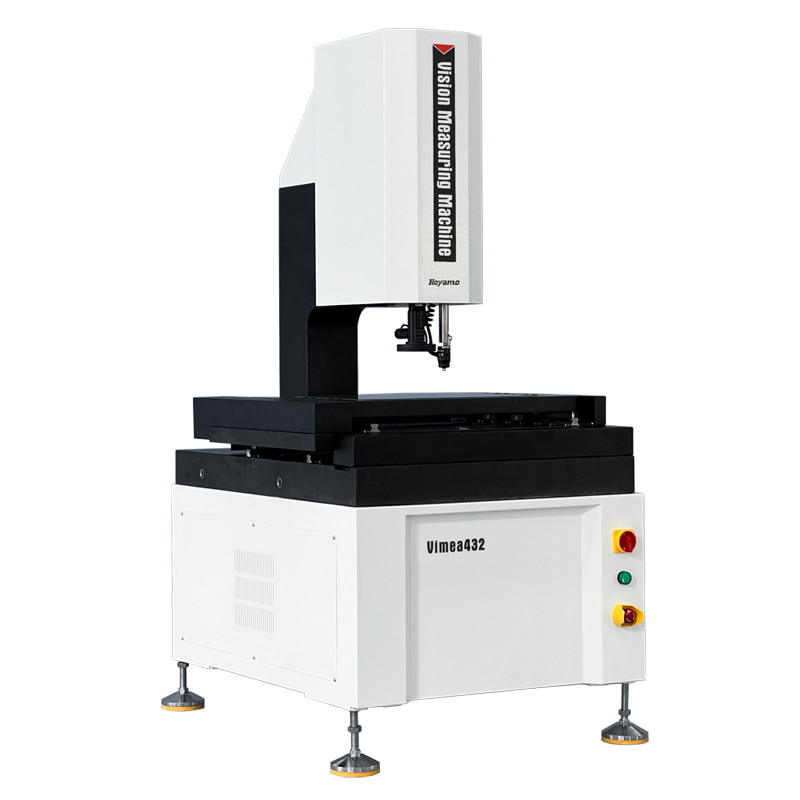

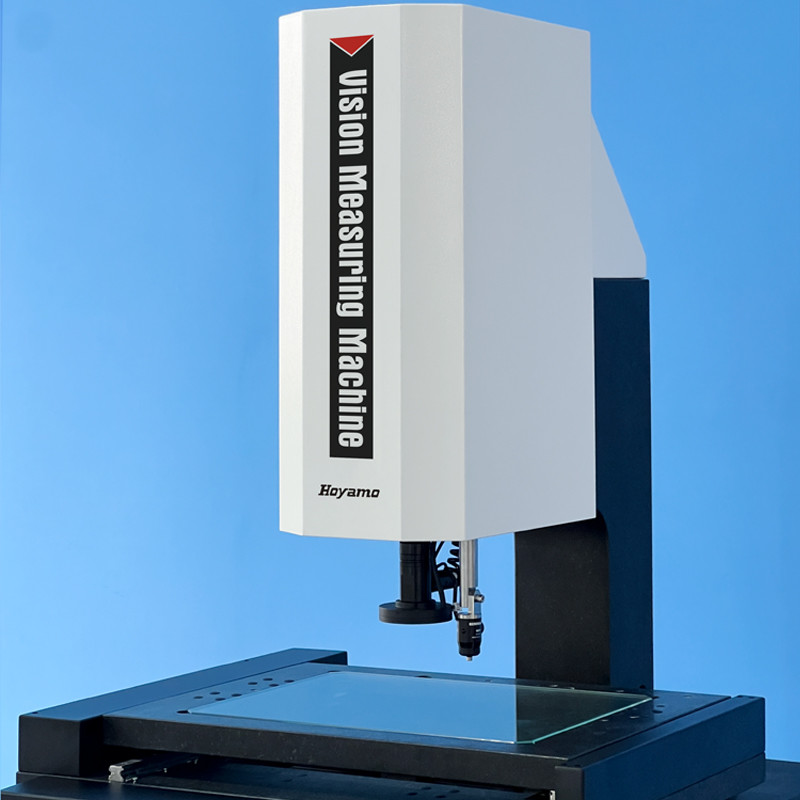

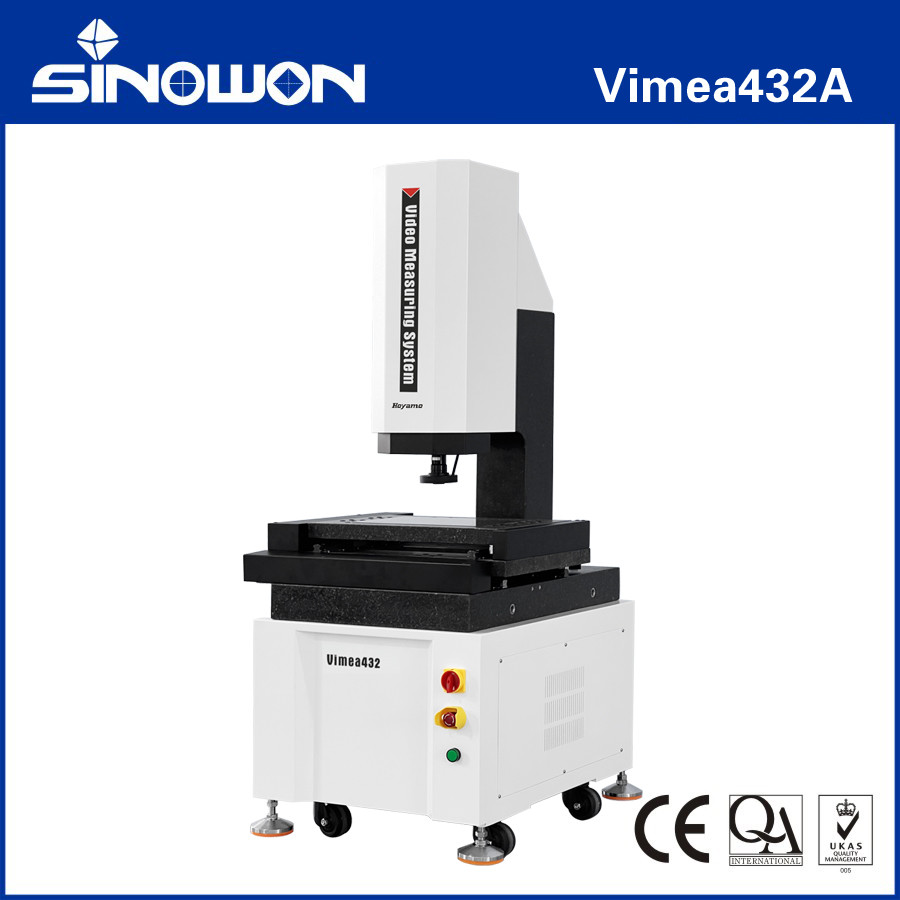

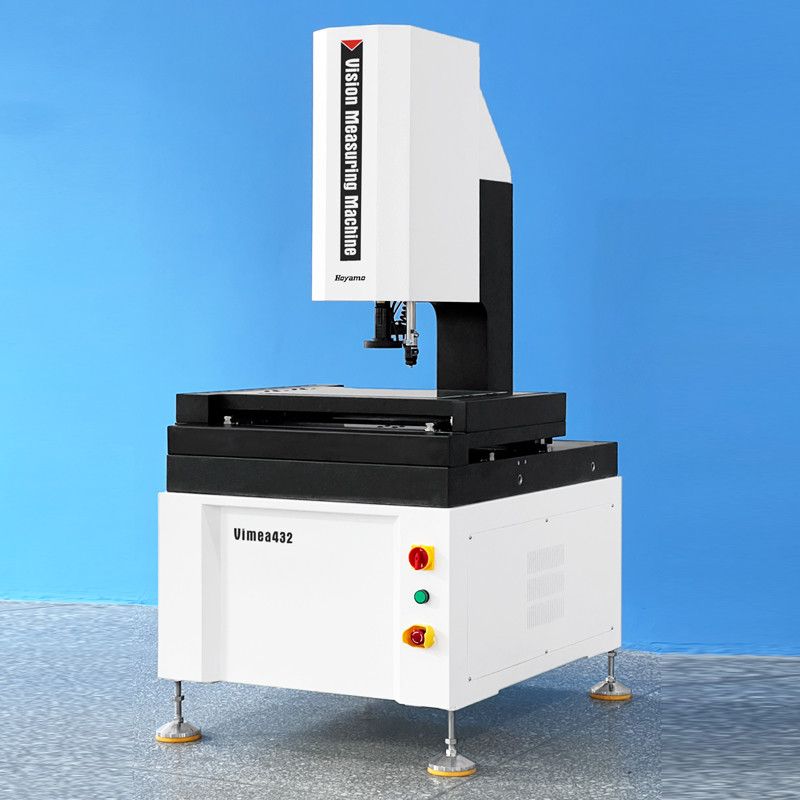

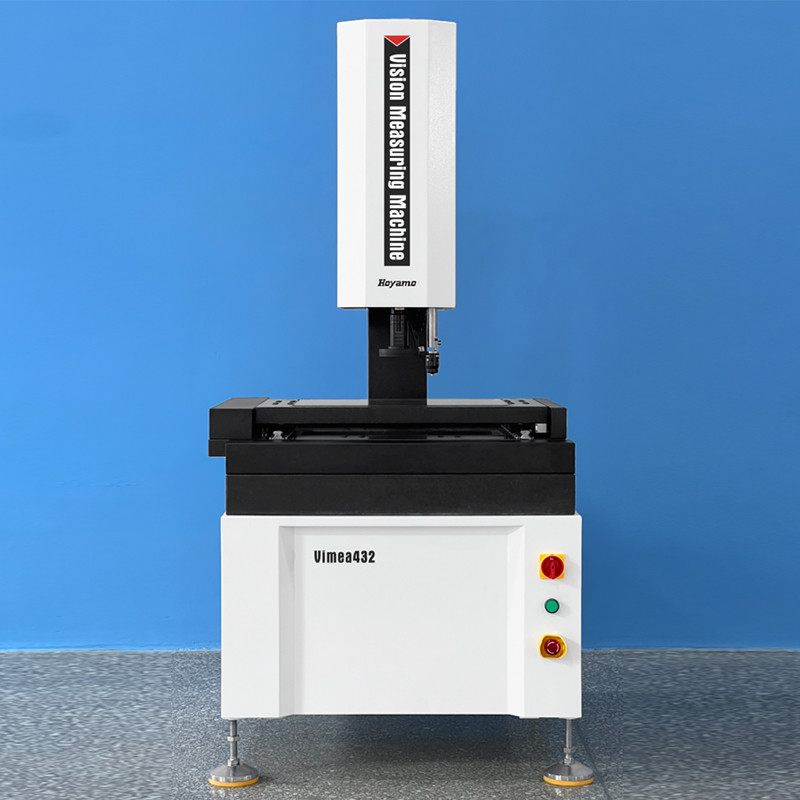

Cantilever automatisch videomeetsysteem V4-Vimea-432 Serie
Productkenmerk:
1.XYZ drie-assige CNC automatische precisiecontrole, nauwkeurige positionering;
2.Granieten basis en pijler, goede stabiliteit;
3.Precisie lineaire geleidingen, kogelomloopspindels van slijpkwaliteit en AC-servomotoren, enz., zorgen voor de nauwkeurigheid en stabiliteit van het bewegingssysteem;
4,0,5 μm uiterst nauwkeurige roosterliniaal om de positioneringsnauwkeurigheid en meetnauwkeurigheid van het systeem te garanderen;
5. Digitale camera met hoge resolutie om te voldoen aan de behoeften van duidelijke observatie en nauwkeurige metingen;
6.6.5X high-definition optische lens, nauwkeurige zoom, eenmalige pixelcorrectie;
7. Programmagestuurde 5-ring 8-gebied LED-oppervlakteverlichting en parallel LED-contourverlichtingssysteem realiseren op intelligente wijze helderheidsaanpassing op 256 niveaus;
8.De automatische Vision-meetsoftware iMeasuring met krachtige functies en eenvoudig te bedienen.
Specificaties:
| Product |
Cantilever automatisch videomeetsysteem V4-Vimea-serie |
| Model |
V4-Vimea-322 |
V4-Vimea-432 |
V4-Vimea-542 |
| X/Y-asverplaatsing |
(300*200) mm |
(400*300) mm |
(500*400) mm |
| Z-as reizen |
200 mm |
| X/Y/Z 3-assige lineaire schaal (mm) |
Lineaire schaalresolutie: 0,5um |
| Begeleidingsmodus |
Zeer nauwkeurige lineaire geleider, dubbelsporige dubbele schuifgeleider |
| Bedrijfsmodus |
Joystickcontroller, muisbediening, automatisch detectieprogramma |
| Nauwkeurigheid* |
XY-as: ≤2,5+L/200(um) |
| Z-as: ≤5,0+L/200(um) |
| Herhaalbaarheid |
2um |
|
Verlichting
Systeem
|
Contour |
LED parallelle contourverlichting |
| Oppervlak |
0~255 Traploos instelbare 5-rings 8-delige LED-oppervlakteverlichting |
| Videosysteem** |
1/2,9" digitale camera met hoge resolutie |
| 6,5x handmatige zoomlens, optische vergroting: 0,7x-4,5x, videovergroting: 28x ~ 180x |
| Meetsoftware |
iMeten |
| Besturingssysteem |
Ondersteuning WIN 10/11-32/64 besturingssysteem |
| Taal |
Engels, Vereenvoudigd Chinees, Traditioneel Chinees, Optioneel andere taalversies |
| Werkomgeving |
Temperatuur 20℃±2℃, temperatuurverandering <1℃/uur; Vochtigheid 30% ~ 80% RV; Trillingen <0,02 g, ≤15 Hz. |
| Voeding |
220V/50Hz/10A |
| Laadvermogen |
25 kg ~ 50 kg |
| Afmeting (BxDxH) |
(789*636*1640) mm |
(961*747*1640) mm |
121*860*1690)mm |
| Verpakkingsafmetingen (BxDxH) |
(1040*900*1900) mm |
(1140*1000*1900) mm |
(1260*1100*1900) mm |
| Bruto/netto gewicht |
200 kg |
320 kg |
505 kg |
Opmerking:
L is de gemeten lengte (mm), de mechanische nauwkeurigheid van de Z-as en de focusnauwkeurigheid zijn sterk gerelateerd aan het oppervlak van het werkstuk.
De vergroting is een geschatte waarde en houdt verband met de afmetingen van de monitor en de resolutie.
0,5X of 2X objectief is optioneel verkrijgbaar afhankelijk van de behoeften.
Productconfiguratie Modelbeschrijving (voorbeeld met V4-Vimea-432):
| Productcategorie |
2,5D |
3D |
2,5D |
3D |
| Product |
2.5D automatisch videomeetsysteem |
3D automatisch
Contact- en videomeetsysteem
|
2,5D automatisch
Laserscan- en videomeetsysteem
|
3D automatisch multisensorisch
Meetmachine
|
| Model |
V4-Vimea-432A |
V4-Vimea-432B |
V4-Vimea-432C |
V4-Vimea-432D |
| Type |
A |
B |
C |
D |
| Betekenis |
Optische zoomlenssensor |
Zoomlenssensor en contactsondesensor |
Zoomlenssensor en lazersensor |
Zoomlenssensor, contactsondesensor en lazersensor |
| Contactsonde |
Zonder |
MCP-Kit1 |
Zonder |
MCP-Kit1 |
| Lazer-module |
Zonder |
Zonder |
Omron-laser |
Omron-laser |
| Softwareversie |
iMeten4.1 |
iMeten4.2 |
iMeten5.0 |
iMeten5.1 |
Modellen en specificaties van automatisch videomeetsysteem met cantilever:
| Model |
Code# |
Model |
Code# |
Model |
Code# |
| V4-Vimea-322A |
524-120G |
V4-Vimea-432A |
524-120H |
V4-Vimea-542A |
524-120J |
| V4-Vimea-322B |
524-220G |
V4-Vimea-432B |
524-220H |
V4-Vimea-542B |
524-220J |
| V4-Vimea-322C |
524-320G |
V4-Vimea-432C |
524-320H |
V4-Vimea-542C |
524-320J |
| V4-Vimea-322D |
524-420G |
V4-Vimea-432D |
524-420H |
V4-Vimea-542D |
524-420J |
Cantilever automatisch videomeetsysteem Reisgidstafel:
| Reis |
Model
|
Nauwkeurigheid |
X-as reizen
mm
|
Yaxis-reizen
mm
|
Z-as standaard reizen
mm
|
Z-as Maximale aangepaste verplaatsing
mm
|
| E1x,j |
E1z |
| 300x200x200 |
V4-Vimea-322 |
2,5+L/200 |
5,0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
V4-Vimea-432 |
2,5+L/200 |
5,0+L/200 |
400 mm |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
V4-Vimea-542 |
2,5+L/200 |
5,0+L/200 |
500 mm |
400 mm |
200 mm |
400 mm |
