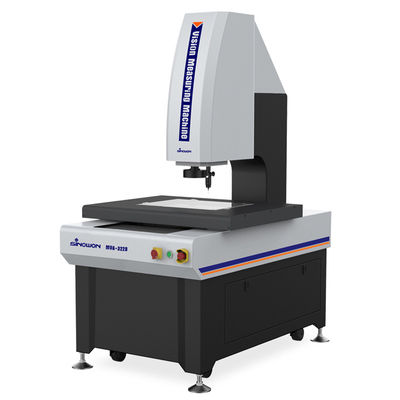

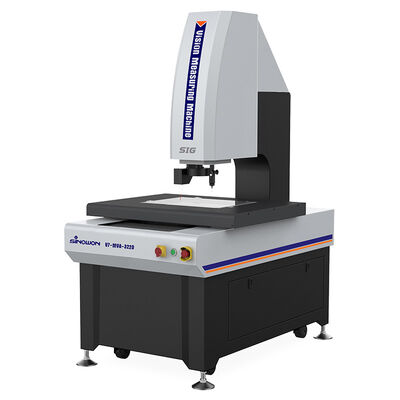

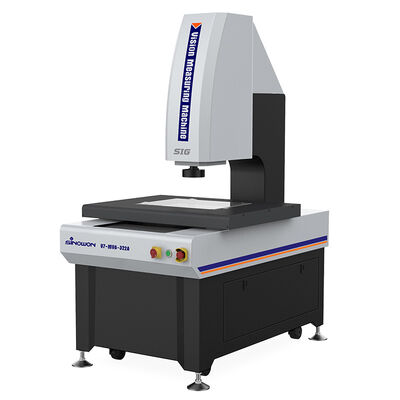

Automatisch nauwkeurig meetsysteem Cantilever Type Vision Measuring Machine

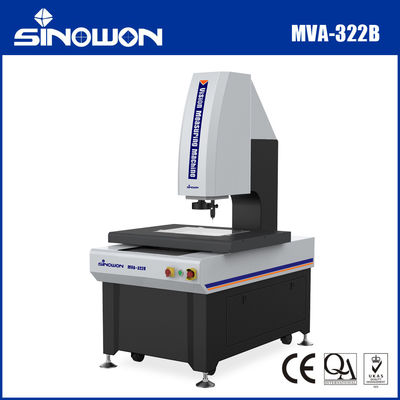

Automatische visie meetmachine MVA-322 Reeks

De MVA-serie is een hoogprecisie, volledig automatisch zichtmetingssysteem, ontwikkeld voor GD&T-meting.automatische verlichtingsregeling, geoptimaliseerde software- en hardwareconfiguratie, en kan zowel lineaire als geometrische afmetingen meten.

Productkenmerken:

• XYZ drie-assige automatische CNC-precisiebesturing, precieze positionering;
• Indiase marmeren basis en pilaar, goede stabiliteit;
• Precieze lineaire leidingen, slijpbolschroeven en wisselstroom servomotoren enz. zorgen voor de nauwkeurigheid en stabiliteit van het bewegingssysteem;
• 0.1μm hoogprecieze roosterregelaar om de positie- en meetnauwkeurigheid van het systeem te waarborgen;
• Digitale camera met hoge resolutie voor een duidelijke waarneming en nauwkeurige meting;

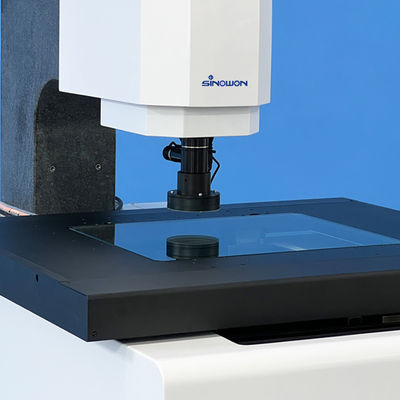

• 8.3X optische lens met hoge resolutie, nauwkeurige zoom, eenmalige pixelcorrectie;
• Programma-gecontroleerde 5-ring 8-gebied LED-oppervlakteverlichting en parallel LED-contourverlichtingssysteem realiseren intelligent 256-niveaus helderheidsregeling;
• iMeasuring serie automatische Vision-metingssoftware, krachtig en eenvoudig te bedienen.

Specificaties:

Beschrijving van het productconfiguratiemodel (voorbeeld met MV)Een-322):

Cantilever Automatic Vision Measuring Machine Modellen en specificaties:

Cantilever Automatic Vision Measuring Machine Reisgids:

Visie meetmachineStructurele tekeningen:

Aanbevolen computerconfiguratie:

De kern van de Vision Measuring Machine is het besturingssysteem en de meetsoftware, en het computersysteem is de kern van alle bewerkingen, die hoge stabiliteit en compatibiliteit vereisen.Configureer high-performance computer Optiplex desktop en WIN 10/11 authentiek geautoriseerd besturingssysteem om uw zorgen op te lossen.

Software Inleiding:

iMeasuring software is een professionele multisensor meetsoftware die in combinatie met de tien jaar ervaring van de ontwikkelaars in de meet- en softwareonderzoeksindustrie is ontwikkeld.Het ontwerpprincipe is vriendelijke werking, krachtige functie, hoge precisie en stabiliteit, eenvoudig onderhoud.
● Uitstekend ontwerp van de softwarearchitectuur en volledig objectgericht, zodat de software stabiel en betrouwbaar is.
● Ondersteuning met meerdere talen, geen behoefte om taalpakket te installeren en de software te wijzigen die handig is voor lokale klanten.
● Professionele SPC-statistische analyse-software verbonden met meetsoftware, om te realiseren dat de gegevens automatisch zonder handmatige bediening naar de SPC-database kunnen worden geëxporteerd.
● Hetzelfde model van software zal permanent gratis te updaten, het kan helpen om andere problemen te verminderen aan de klant.
● Met een krachtig randfinder-algoritme, dat kan helpen om de rand van de schaduw of donkere afbeelding te krijgen en een hoge nauwkeurigheid te garanderen.
● De software herkent en meet automatisch lijn, cirkel, boog en andere elementen.
● Het is gebaseerd op verschillende elementen en levert meerdere elementen constructie functie zoals Translatie, rotatie, extractie, combinaties, parallel, verticaal, spiegelvorming, symmetrie, snijpunt,tangent, enz.
● De software heeft een breekpuntinstellingsfunctie, het kan intelligent worden overgeschakeld tussen handmatige en automatische meting.

Toepassing in de industrie:

Optische meetmachine OMM, ook bekend als visie meetmachine en contactloze meetmachine, tweedimensionale meetmachine, 2,5 dimensionale meetmachine,met de modernisering van de moderne industriële hoge precisie en micro-productie-industrieDe meting van geometrische afmetingen en geometrische toleranties wordt onvermijdelijk.

Optische meetmachines zijn geschikt voor alle toepassingsgebieden voor coördinatenmeting en worden veel gebruikt in machines, elektronica, instrumenten, hardware,kunststoffen en andere industrieën. zoals: malen, schroeven, metalen, accessoires, rubber, pcb-platen, veren, hardware, elektronica, kunststoffen, luchtvaart, ruimtevaart, enz., overwint het de tekortkomingen van traditionele vernier-klemmen,micrometers, en Profielprojectoren, een metingsmachine met hoge precisie, hoge efficiëntie en hoge betrouwbaarheid die optische, mechanische, elektronische en computerbeeldverwerkingstechnologieën integreert.

Het te meten object wordt vergroot door het optische vergrootingssysteem.de contour en de oppervlaktevorm, grootte, hoek en positie van verschillende complexe en precieze onderdelen automatisch kunnen worden gedetecteerd.De meetgegevens kunnen worden ingevoerd in AUTOCAD om een volledige technische tekening te worden, en documenten in DXF, IGS en andere formaten kunnen worden gegenereerd, en kunnen ook worden ingevoerd in WORD, EXCEL en SPC statistische analyse software om CPK en verschillende statistische rapporten te genereren.
