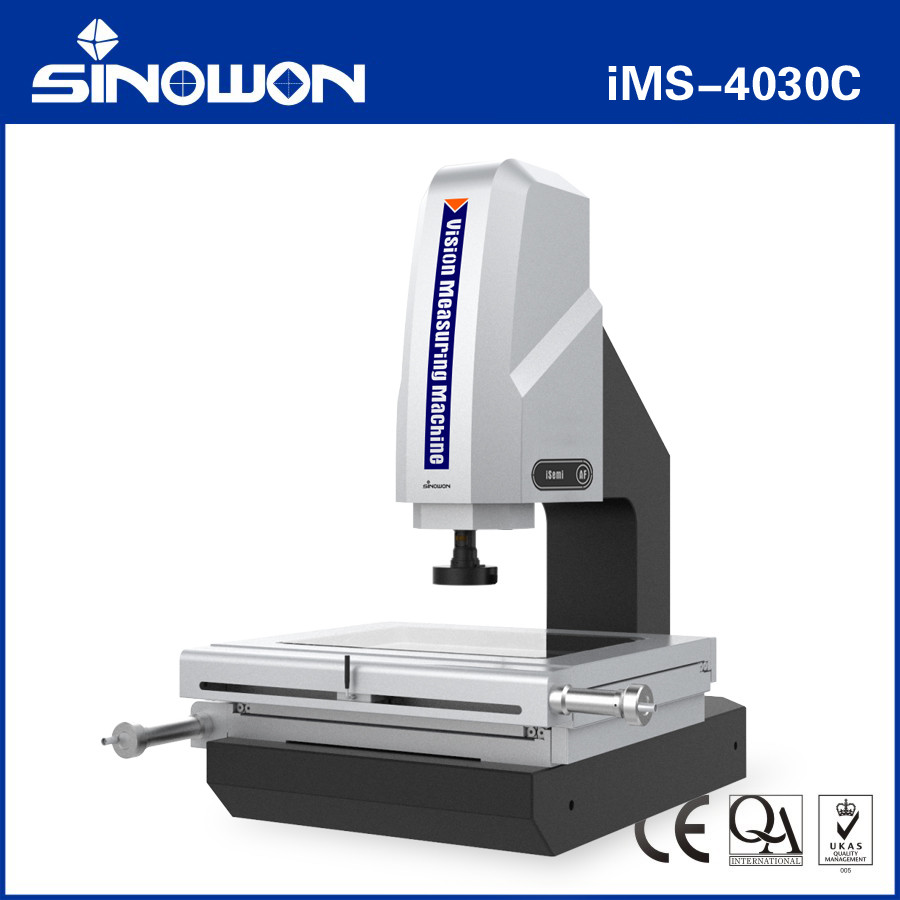

Name: Semi-automatisch op visie gebaseerd meetsysteem met hoge precisie ISemi serie IMS-4030C
Brand: Hoyamo and Sinowon Inc
SKU: IMS-4030C
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Code#: 521-320H

Marmeren werkbank: (608*470) mm

Glaswerkbank: (456*348) mm

Reizen op de X/Y-as: (400*300)mm

Z-as Reizen: Effectieve afstand 200 mm

X/Y/Z-acties Resolutie: 0.5um

Voetstukken en rechtopstellingen: Hoogprecisie graniet

XY-axen Metingsnauwkeurigheid: ≤ 2,5+L/200 ((um)

Zais-meetnauwkeurigheid: ≤ 5+L/200 ((um)

Repartie nauwkeurigheid: 2um

Metingssoftware: iMeten

Afmeting (WxDxH): (1002*817*1043) mm

netto gewicht: 350 kg

Markeren:

Semi-automatisch op zicht gebaseerd meetsysteem

Meetsysteem op basis van visie met hoge precisie

Basis informatie

Plaats van herkomst: Jiangmen, China

Merknaam: SINOWON

Certificering: CE/ROHS

Modelnummer: IMS-4030C

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: gecomprimeerd

Levertijd: 15 werkdagen

Levering vermogen: 100 sets/maand

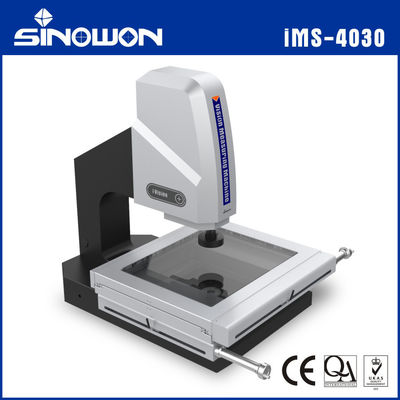

Galerij

Semi-automatisch op visie gebaseerd meetsysteem met hoge precisie ISemi serie IMS-4030C

Productomschrijving

Hoge-precisie semi-automatische visie meetmachine iSemi Serie IMS-4030C

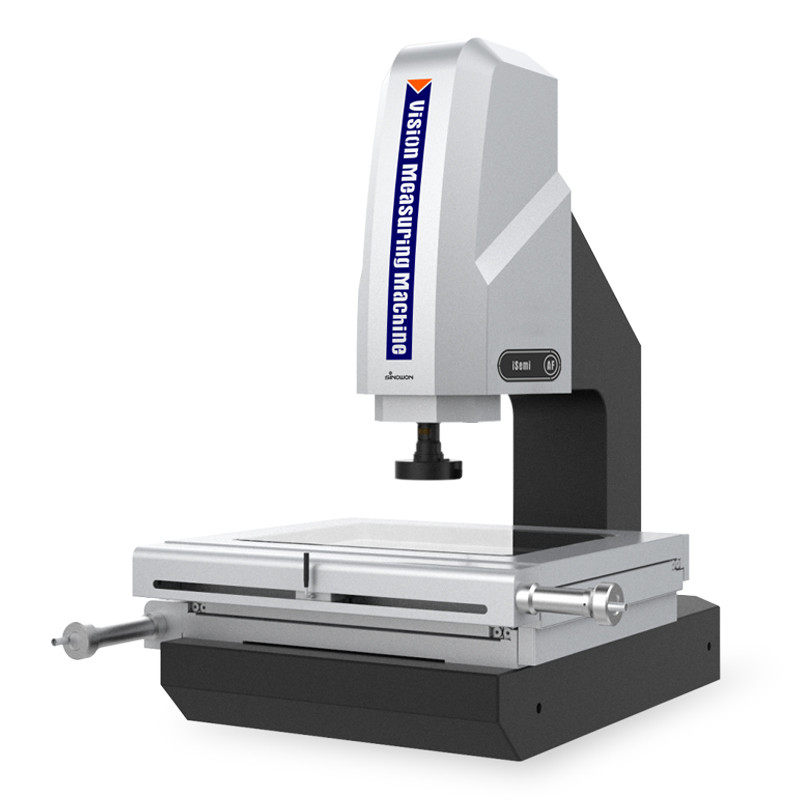

Semi-automatisch op visie gebaseerd meetsysteem met hoge precisie ISemi serie IMS-4030C 0

Visie meetmachineProductkenmerken:

Het gebruik van granitbasis en -kolom van hoge precisie om de stabiliteit en precisie van de machine te waarborgen;
Het gebruik van een tandloze polsterde staaf met hoge precisie en een snel vergrendelingsapparaat om ervoor te zorgen dat de terugkeerfout van de tafel binnen 2um ligt;
Het gebruik van een optische liniaal met een hoge precisie van het instrument en een precisiewerktafel om ervoor te zorgen dat de nauwkeurigheid van de machine ≤ 2,5+L/200um bedraagt;
Het gebruik van een high-definition zoomlens en een high-resolution kleur digitale camera om een heldere beeldkwaliteit zonder vervorming te garanderen;
met behulp van de door programma's gecontroleerde oppervlakte met vier ringen, LED-koude verlichting met acht gebieden en Contour-LED-parallelle verlichting, alsmede een ingebouwde intelligente lichtinstelling,de oppervlakte helderheid van het licht in de 4-ring 8-gebied kan vrij worden geregeld;
iMeasuring Vision-metingssoftware verbetert de kwaliteitscontrole naar een nieuw niveau;
De Z-as maakt gebruik van lineaire gidsen met hoge precisie en een servomotorbesturingssysteem om automatische scherpstelling te bereiken, fouten bij menselijke scherpstelling te elimineren en de meetnauwkeurigheid en -stabiliteit te verbeteren;
Optioneel contactsonde en driedimensionale meetsoftware kunnen worden gebruikt om de machine te upgraden naar een contactdriedimensionale meetmachine.

Visie meetmachineTechnische Sspecificaties:

Goederen	Hoge-precisie semi-automatische visie meetmachineiSemi-serie
Model	IMS-2010D	IMS-2515D	IMS-3020D	IMS-4030D	IMS-5040D
Marmeren werkbank	(270*350) mm	(408*308) mm	(458*358) mm	(608*470) mm	(650*580) mm
Glaswerkbank	(142*242) mm	(306*198) mm	(356*248) mm	(456*348) mm	(540*440) mm
X/Y-as Reis	(200*100) mm	(250*150) mm	(300*200) mm	(400*300) mm	(500*400) mm
Z-asreizen	High-precision lineaire gids, effectieve reis 200mm
Resolutie van X/Y/Z-axels	0.5 mm
Voetstukken en rechtopstaanders	Granit van hoge precisie
Meetsnelheid*	XY wijs:≤2,5+L/200 ((um) ;Zais:≤5+L/200 ((um)
Repartie nauwkeurigheid	2m
Verlichtingssysteem ((Software aanpassing)	Oppervlak 4 ringen en 8 zones oneindig verstelbaar LED-koude verlichting
	Contour LED parallelle verlichting
	Optioneel coaxieel licht
Digitale camera	1/2.9"/1.6Mpixel High Resolution Digitale Camera
Zoomlens	6.5X High-Resolution Electronic feedback zoom lens, Optische vergroting: 0.7X~4.5X ; Videovergroting: 20X~129X
Metingssoftware	iMeten
Operatiesysteem	Ondersteuning WIN 10/11-32/64 besturingssysteem
Taal	Engels, vereenvoudigd Chinees, traditioneel Chinees, optionele andere taalversies
Werkomgeving	Temperatuur 20°C±2°C, temperatuurverandering <1°C/Hr; luchtvochtigheid 30%~80% RH; trillingen <0,02 g's, ≤15Hz.
Stroomvoorziening	AC220V/50Hz; 110V/60Hz
Afmeting ((WxDxH))	(677552998) mm	(7906171000) mm	(8386671000) mm	(10028171043) mm	(11118671086) mm
Verpakkingsdimensie ((WxDxH))	(10307801260) mm	(10307801260) mm	(10307801260) mm	(113010001270) mm	(125010351460) mm
Bruto/nettogewicht	220/150 kg	242/175 kg	275/185 kg	449/350 kg	550/380 kg

Opmerking:

"L" staat voor de gemeten lengte in millimeter en de mechanische nauwkeurigheid van de Z-as is sterk afhankelijk van de scherpstelling en het werkstukoppervlak.

De vergroting is een geschatte waarde en is nauw verbonden met de grootte en resolutie van het scherm.

Klanten kunnen ervoor kiezen om een 0,5X of 2X hulplens toe te voegen, afhankelijk van hun behoeften om beeldvergroting te bereiken.

iMS-2010/5040 zijn werkbanken van marmer, terwijl iMS-2515/3020/4030 werkbanken van metaal zijn.

Beschrijving van het productconfiguratiemodel (voorbeeld met iMS-4030)

Sensorconfiguratie	2.5D	3D	2.5D	3D
Goederen	2.5D-visie meetmachine	3D-contact- en visie meetmachine	2.5D half-automatische zichtmetingsmachine	3D-semi-automatische meetmachine voor contact en zicht
Model	iMS-4030A	iMS-4030B	iMS-4030C	iMS-4030D
Type	Een	B.	C	D
Betekenis	Optische zoomlenssensor	Zoomlens sensor en Contactonderzoeksensor	Zoomlens sensor en Z-as Autofocus functie	Zoomlenssensor, contactsondesensor en autofocusfunctie
Z-as Autofocus	Zonder	Zonder	Met	Met
Contactsonde	Zonder	Met	Zonder	Met
Software	iMeesuring2.1	Ik meet3.1	iMeesuring2.2	Ik meet3.2

Modellen en specificaties van de handmatige meetmachine voor zicht:

Model	Code#	Model	Code#	Model	Code#	Model	Code#	Model	Code#
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	- Wat is er?	- Wat is er?

Handmatig zicht meetapparaat Reisgids Tabel:

Reizen mm	Model	X As Reizen mm	Y-as Reizen mm	Z-as Standaardreizen mm	Z-as Maximaal aangepast reizen mm
100x100x100	IMS-1010	100	100	100	- Wat is er?
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Andere reisspecificaties kunnen worden aangepast aan de behoeften van de klant.

Visie meetmachineStructurele tekeningen:

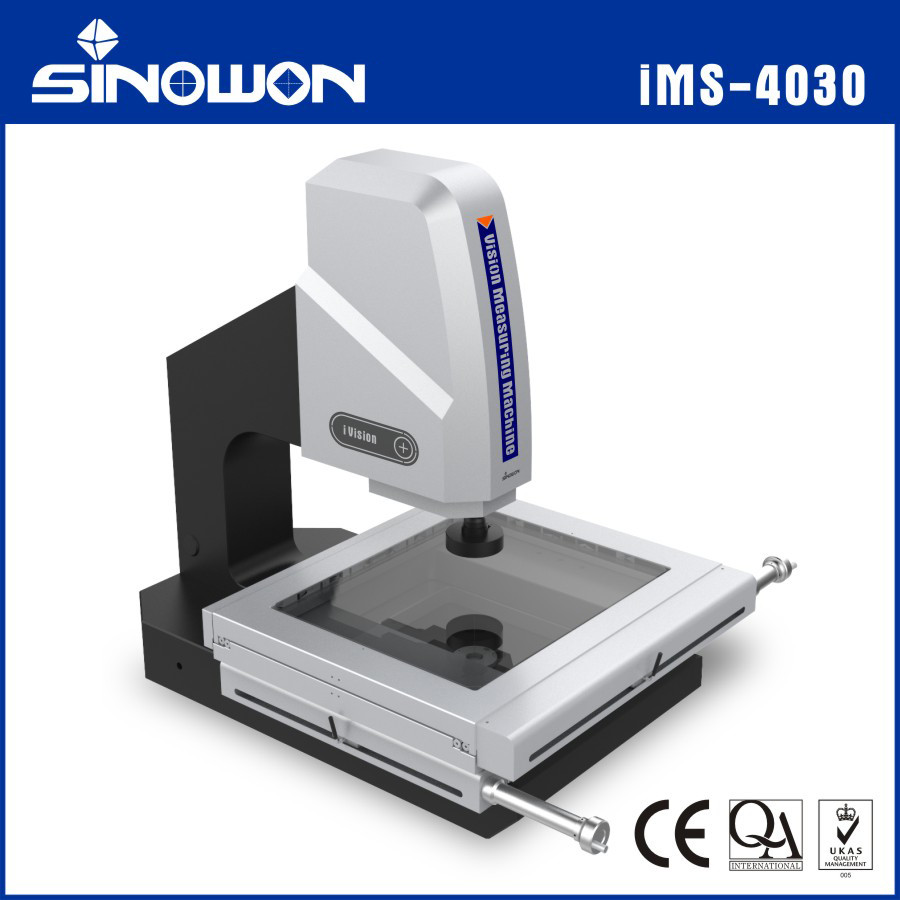

Semi-automatisch op visie gebaseerd meetsysteem met hoge precisie ISemi serie IMS-4030C 1

Semi-automatisch op visie gebaseerd meetsysteem met hoge precisie ISemi serie IMS-4030C 2

Visie meetmachineToepassing in de industrie:

Optische meetmachine OMM, ook bekend als visie meetmachine en contactloze meetmachine, tweedimensionale meetmachine, 2,5 dimensionale meetmachine,met de modernisering van de moderne industriële hoge precisie en micro-productie-industrieDe meting van geometrische afmetingen en geometrische toleranties wordt onvermijdelijk.

Optische meetmachines zijn geschikt voor alle toepassingsgebieden voor coördinatenmeting en worden veel gebruikt in machines, elektronica, instrumenten, hardware,kunststoffen en andere industrieën. zoals: malen, schroeven, metalen, accessoires, rubber, pcb-platen, veren, hardware, elektronica, kunststoffen, luchtvaart, ruimtevaart, enz., overwint het de tekortkomingen van traditionele vernier-klemmen,micrometers, en Profielprojectoren, een metingsmachine met hoge precisie, hoge efficiëntie en hoge betrouwbaarheid die optische, mechanische, elektronische en computerbeeldverwerkingstechnologieën integreert.

Het te meten object wordt vergroot door het optische vergrootingssysteem.de contour en de oppervlaktevorm, grootte, hoek en positie van verschillende complexe en nauwkeurige onderdelen automatisch kunnen worden gedetecteerd.De meetgegevens kunnen worden ingevoerd in AUTOCAD om een volledige technische tekening te worden, en documenten in DXF, IGS en andere formaten kunnen worden gegenereerd, en kunnen ook worden ingevoerd in WORD, EXCEL en SPC statistische analyse software om CPK en verschillende statistische rapporten te genereren.

Semi-automatisch op visie gebaseerd meetsysteem met hoge precisie ISemi serie IMS-4030C 3

Semi-automatisch op visie gebaseerd meetsysteem met hoge precisie ISemi serie IMS-4030C 4
