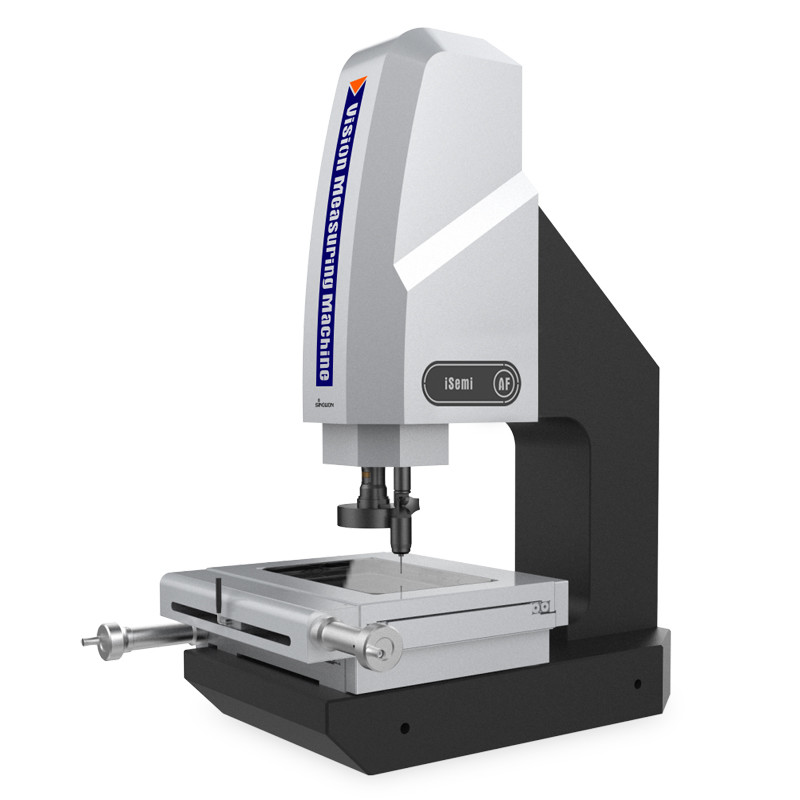

Name: Hoge precisie semi-automatische visie meetmachine CE ROHS gecertificeerd
Brand: Hoyamo and Sinowon Inc
SKU: IMS-2515C
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Code#: 521-320F

Marmeren werkbank: (408*308) mm

Glaswerkbank: (306*198) mm

Reizen op de X/Y-as: (250*150) mm

Z-as Reizen: Effectieve afstand 200 mm

X/Y/Z-acties Resolutie: 0.5 mm

Voetstukken en rechtopstellingen: Hoogprecisie graniet

XY-axen Metingsnauwkeurigheid: ≤ 2,5+L/200 ((um)

Zais-meetnauwkeurigheid: ≤ 5+L/200 ((um)

Repartie nauwkeurigheid: 2um

Metingssoftware: iMeten

Afmeting (BxDxH): (1030*780*1260) mm

Netto gewicht: 175 kg

Markeren:

Hoge precisie semi-automatische visie meetmachine

ROHS semi-automatische visie meetmachine

Basis informatie

Plaats van herkomst: Jiangmen, China

Merknaam: SINOWON

Certificering: CE/ROHS

Modelnummer: IMS-2515C

Document: D4 Sinowon iSemi Series Hig...a1.pdf

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Multiplex

Levertijd: 15 werkdagen

Levering vermogen: 100 sets/maand

Galerij

Hoge precisie semi-automatische visie meetmachine CE ROHS gecertificeerd

Productomschrijving

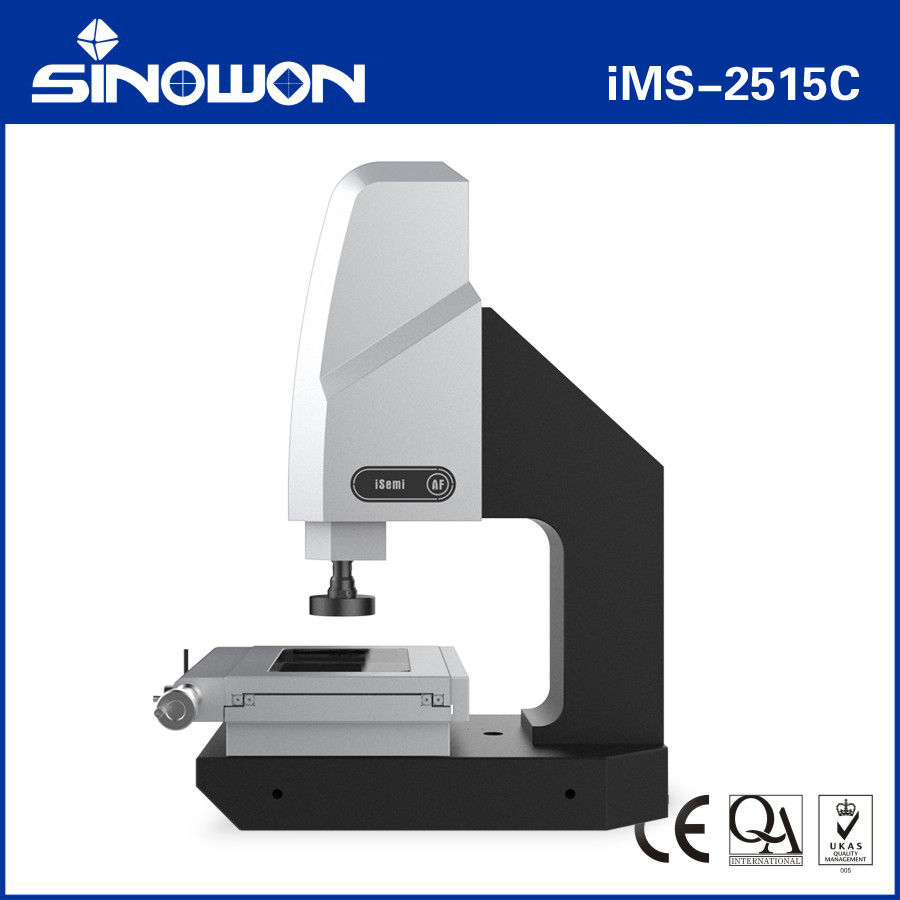

Hoge Precisie Semi-automatische Vision Meetmachine iSemi Serie IMS-2515C

Hoge precisie semi-automatische visie meetmachine CE ROHS gecertificeerd 0

Hoge precisie semi-automatische visie meetmachine CE ROHS gecertificeerd 1

Vision Meetmachine Productkenmerk:

Gebruik van een hoogwaardige granieten basis en kolom om de stabiliteit en precisie van de machine te garanderen;
Gebruik van een hoogwaardige tandloze gepolijste stang en een snelbewegend vergrendelingsmechanisme om ervoor te zorgen dat de retourfout van de tafel binnen 2um ligt;
Gebruik van een hoogwaardige instrumentoptische liniaal en precisiewerktabel om ervoor te zorgen dat de nauwkeurigheid van de machine binnen ≤2,5+L/200um ligt;

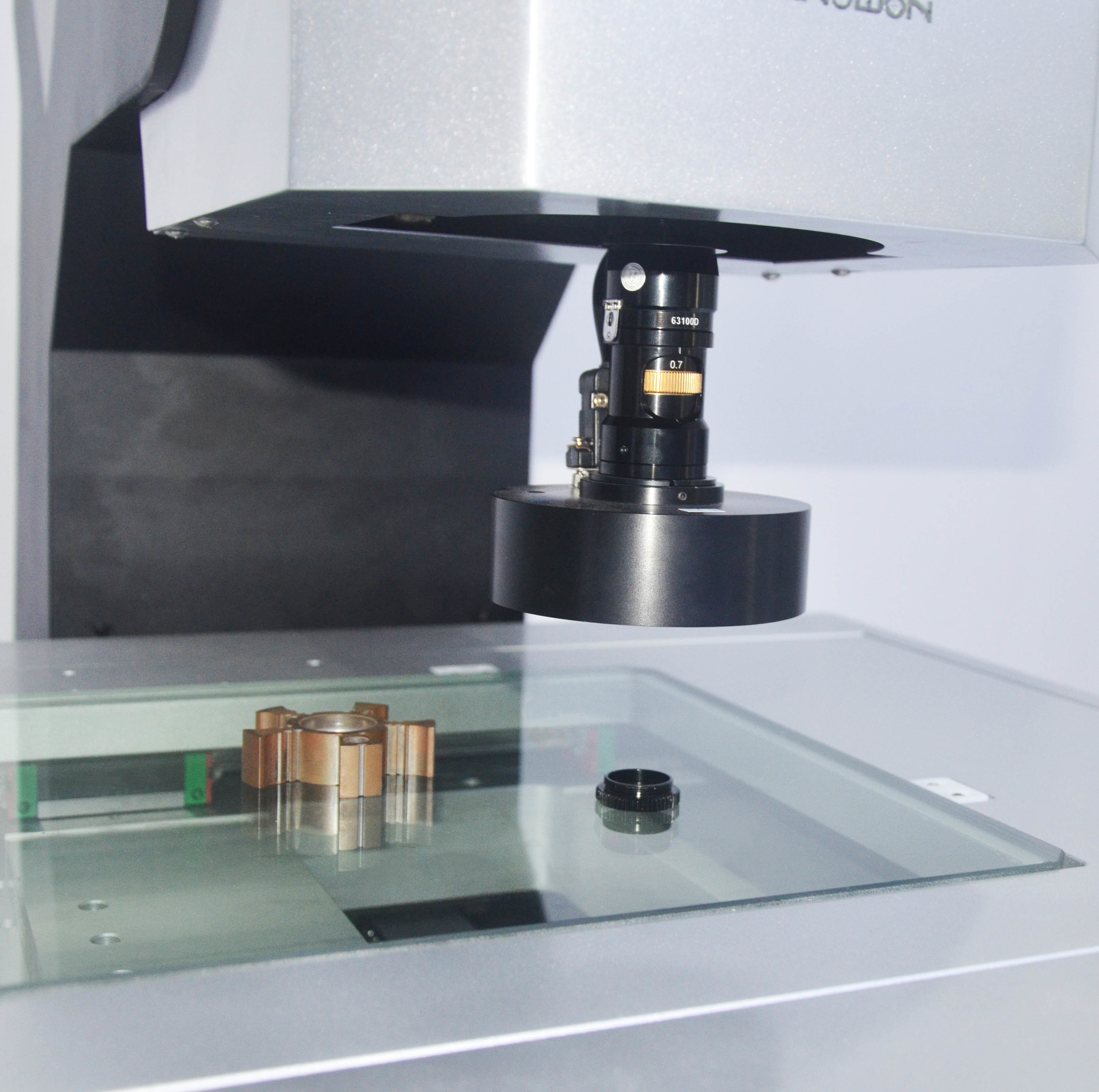

Gebruik van een high-definition zoomlens en een digitale kleurencamera met hoge resolutie om een heldere beeldkwaliteit zonder vervorming te garanderen;
Gebruik van de programmagestuurde oppervlakte 4-ring 8-zone LED koude verlichting en Contour LED Parallelle verlichting, evenals een ingebouwde intelligente lichtaanpassingsmodule, de helderheid van het licht in de 4-ring 8-zone kan vrij worden geregeld;
iMeasuring Vision-meetsoftware verbetert de kwaliteitscontrole naar een nieuw niveau;
De Z-as maakt gebruik van hoogwaardige lineaire geleiders en een servomotorbesturingssysteem om automatische scherpstelling te bereiken, menselijke scherpstellingsfouten te elimineren en de meetnauwkeurigheid en stabiliteit te verbeteren;
Optionele contactsonde en driedimensionale meetsoftware kunnen worden gebruikt om de machine te upgraden naar een contact-driedimensionale meetmachine.

Vision Meetmachine Technische Specificaties:

Product	Hoge Precisie Semi-automatische Vision Meetmachine iSemi Serie
Model	IMS-2010C	IMS-2515C	IMS-3020C	IMS-4030C	IMS-5040C
Marmeren Werkbank	(270*350)mm	(408*308)mm	(458*358)mm	(608*470)mm	(650*580)mm
Glazen Werkbank	(142*242)mm	(306*198)mm	(356*248)mm	(456*348)mm	(540*440)mm
X/Y-as Verplaatsing	(200*100)mm	(250*150)mm	(300*200)mm	(400*300)mm	(500*400)mm
Z-as verplaatsing	Hoogwaardige lineaire geleider, effectieve verplaatsing 200mm
X/Y/Z-as resolutie	0,5um
Voetstuk en Stijlen	Hoge Precisie Graniet
Meetnauwkeurigheid*	XY-as:≤2,5+L/200(um) ；Z-as:≤5+L/200(um)
Herhalingsnauwkeurigheid	2um
Verlichtingssysteem (Software Aanpassing)	Oppervlak 4 ringen en 8 zones oneindig instelbare LED koude verlichting
	Contour LED Parallelle Verlichting
	Optioneel Coaxiaal Licht
Digitale Camera	1/2.9"/1.6Mpixel Digitale Camera met Hoge Resolutie
Zoomlens	6.5X Elektronische feedback zoomlens met hoge resolutie, Optische Vergroting: 0.7X~4.5X ; Video Vergroting: 20X~129X
Meetsoftware	iMeasuring
Besturingssysteem	Ondersteuning WIN 10/11-32/64 Besturingssysteem
Taal	Engels, Vereenvoudigd Chinees, Traditioneel Chinees, Optionele andere taalversies
Werkomgeving	Temperatuur 20℃±2℃, temperatuurverandering <1℃/uur; Vochtigheid 30%~80%RH; Trilling <0.02g's, ≤15Hz.
Voeding	AC220V/50Hz; 110V/60Hz
Afmetingen (BxDxH)	(677552998)mm	(7906171000)mm	(8386671000)mm	(10028171043)mm	(11118671086)mm
Verpakkingsafmetingen (BxDxH)	(10307801260)mm	(10307801260)mm	(10307801260)mm	(113010001270)mm	(125010351460)mm
Bruto/Netto Gewicht	220/150Kg	242/175Kg	275/185Kg	449/350Kg	550/380Kg

Opmerking:

"L" staat voor de gemeten lengte in millimeters, en de mechanische nauwkeurigheid van de Z-as is sterk afhankelijk van de scherpstelnauwkeurigheid en het oppervlak van het werkstuk.

De vergroting is een geschatte waarde en hangt nauw samen met de grootte en resolutie van het beeldscherm.

Klanten kunnen ervoor kiezen om een 0,5X of 2X hulpobjectief toe te voegen op basis van hun behoeften om beeldvergroting te bereiken.

iMS-2010/5040 zijn werkbanken gemaakt van marmer, terwijl iMS-2515/3020/4030 werkbanken zijn gemaakt van metaal.

Productconfiguratie Modelbeschrijving (Voorbeeld met iMS-2515) :

Sensorenconfiguratie	2.5D	3D	2.5D	3D
Product	2.5D Vision Meetmachine	3D Contact & Vision Meetmachine	2.5D Semi-automatische Vision Meetmachine	3D Semi-automatische Contact & Vision Meetmachine
Model	iMS-2515A	iMS-2515B	iMS-2515C	iMS-2515D
Type	A	B	C	D
Betekenis	Optische Zoomlens Sensor	Zoomlens Sensor en Contactsonde Sensor	Zoomlens Sensor en Z-as Autofocus Functie	Zoomlens Sensor, Contactsonde Sensor en Autofocus Functie
Z-as Autofocus	Zonder	Zonder	Met	Met
Contactsonde	Zonder	Met	Zonder	Met
Software	iMeasuring2.1	iMeasuring3.1	iMeasuring2.2	iMeasuring3.2

Handmatige Vision Meetmachine Modellen en Specificaties:

Model	Code#	Model	Code#	Model	Code#	Model	Code#	Model	Code#
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	------	------

Handmatige Vision Meetmachine Verplaatsingsgids Tabel:

Verplaatsing mm	Model	X-as Verplaatsing mm	Y-as Verplaatsing mm	Z-as Standaard Verplaatsing mm	Z-as Maximale Aangepaste Verplaatsing mm
100x100x100	IMS-1010	100	100	100	------
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Andere verplaatsingsspecificaties kunnen worden aangepast aan de behoeften van de klant.

Vision Meetmachine Structurele Tekeningen:

Hoge precisie semi-automatische visie meetmachine CE ROHS gecertificeerd 2

Vision Meetmachine Industriële Toepassing:

Optische meetmachine OMM, ook bekend als Vision Meetmachine en Contactloze Meetmachine, Twee-dimensionale meetmachine, 2,5-dimensionale Meetmachine, met de upgrading van de moderne industriële hoge precisie en micro-fabricage-industrie, het keurt contactloze optische beeldmeetmethode goed voor snelle en precieze meting. De meting van geometrische afmetingen en geometrische toleranties wordt onvermijdelijk.

Optische meetmachines zijn geschikt voor alle toepassingsgebieden met het oog op coördinatenmeting en worden veel gebruikt in de machinebouw, elektronica, instrumenten, hardware, kunststoffen en andere industrieën. Zoals: mallen, schroeven, metalen, accessoires, rubber, PCB-platen, veren, hardware, elektronica, kunststoffen, luchtvaart, ruimtevaart, enz., het overwint de tekortkomingen van traditionele schuifmaten, micrometers en profielprojectoren, wat een zeer nauwkeurige, efficiënte en betrouwbare meetmachine is die optische, mechanische, elektronische en computerbeeldverwerkingstechnologieën integreert.

Het te meten object wordt vergroot door het optische vergrotingssysteem. Nadat de beeldeigenschappen zijn verzameld door het CCD-camerasysteem en verwerkt door computer- en software-algoritmen, kunnen de contour en oppervlaktevorm, grootte, hoek en positie van verschillende complexe en precieze onderdelen automatisch worden gedetecteerd. Micro-inspectie en kwaliteitscontrole. De meetgegevens kunnen in AUTOCAD worden geïmporteerd om een complete technische tekening te worden, en documenten in DXF-, IGS- en andere formaten kunnen worden gegenereerd, en kunnen ook worden geïmporteerd in WORD, EXCEL en SPC statistische analysesoftware om CPK en verschillende statistische rapporten te genereren.

Hoge precisie semi-automatische visie meetmachine CE ROHS gecertificeerd 3
