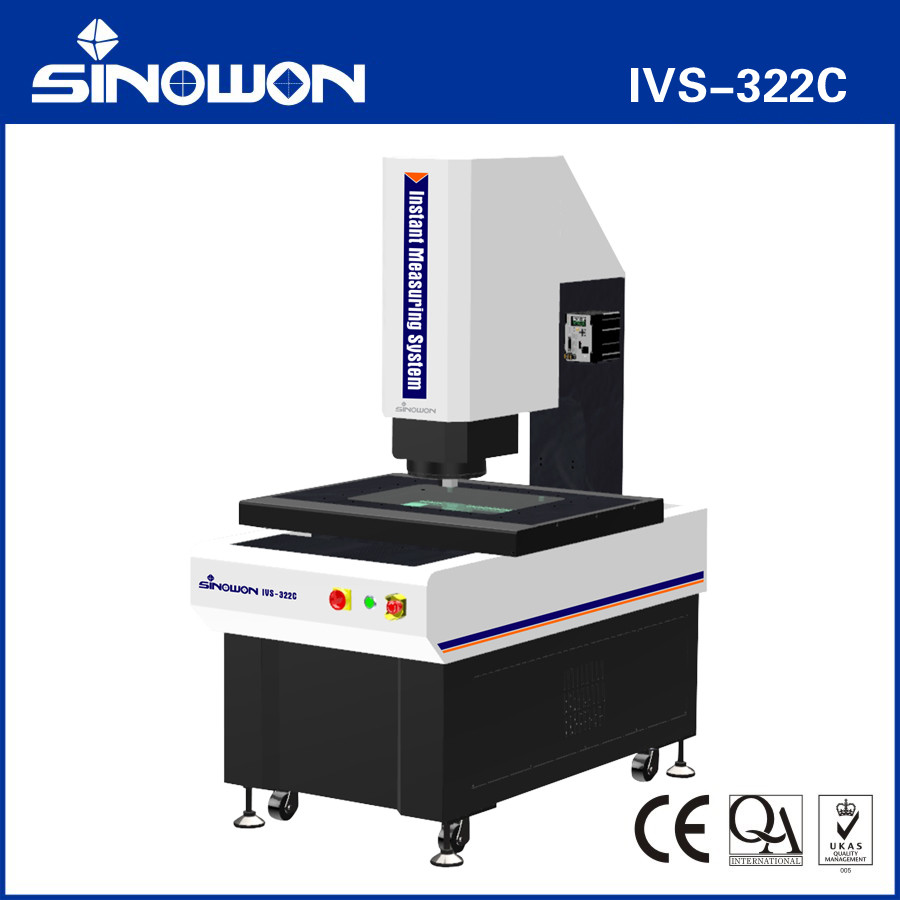

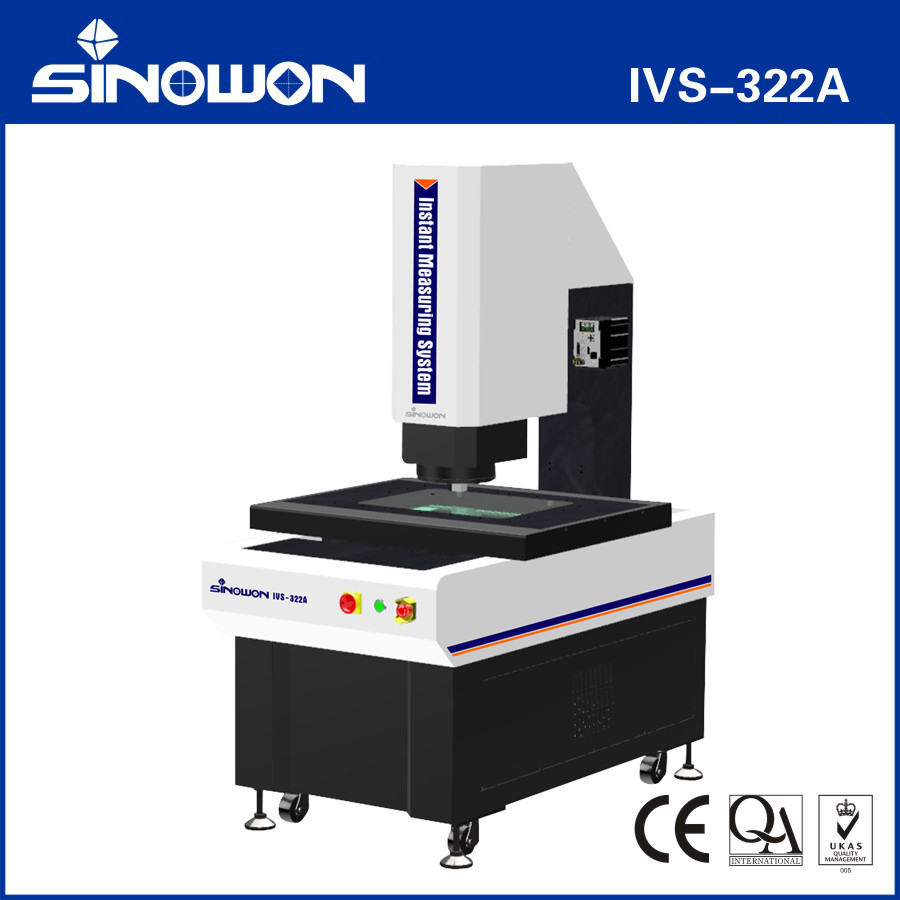

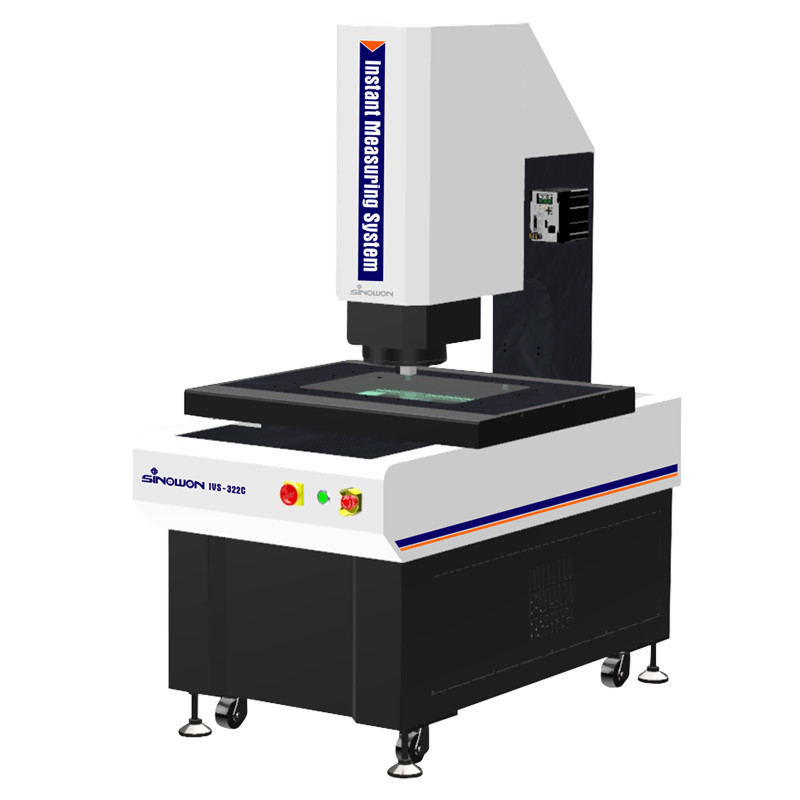

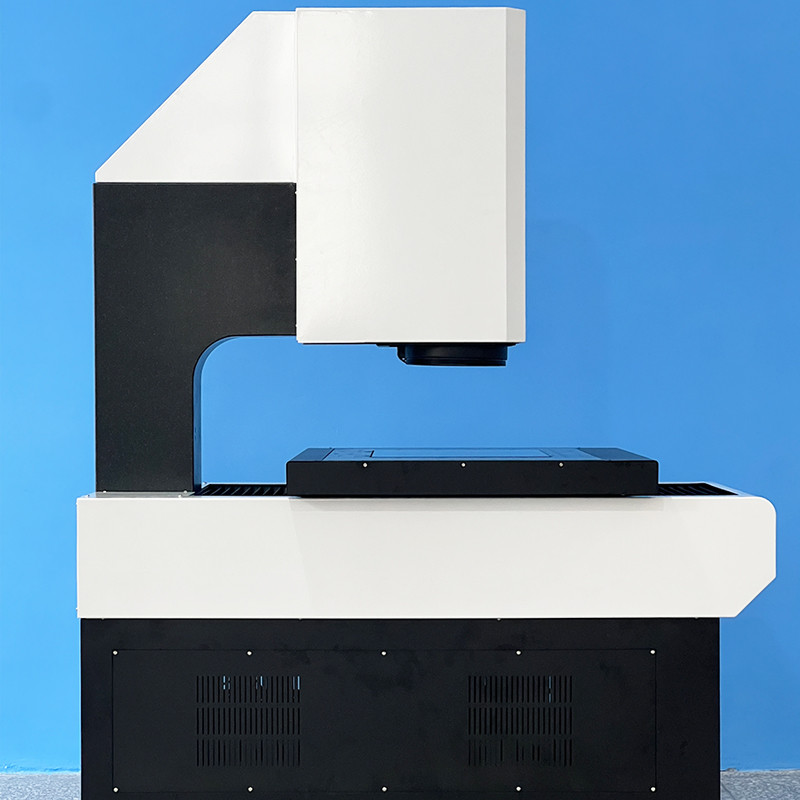

Cantilever Instant Video Measuring Systems IVS-322-serie

Cantilever Instant Vision Measuring System IVS-322-serie

Inleiding tot het product:

De IVS-serie is een volledig automatische meetmachine voor direct zicht met dubbele vergroting die is ontwikkeld voor GD&T-meting met automatische gemotoriseerde besturing met drie assen.Het is uitgerust met automatische scherpstelling, automatische verlichtingscontrole en automatische beweging van hardware- en softwareconfiguratie om de meting van lineaire en geometrische afmetingen snel en nauwkeurig uit te voeren.

Productkenmerkenc.:

• Uitgerust met een camera met 20 miljoen pixels en een dubbele telecentrische lens met dubbele vergroting, is de beeldkwaliteit uitstekend;
• Het ontwerp met een hoge telecentriciteit onder 0,02° zorgt voor een meetnauwkeurigheid voor producten met aanzienlijke hoogteverschillen.
• De lage TV-vervorming onder 0,01% en de gelijkmatigheid van de vervorming over het gehele beeld zorgen voor de dynamische herhaalbaarheid van de nauwkeurigheid van de meting;
• Het ontwerp met dubbele vergroting maakt efficiënte metingen met een groot gezichtsveld en metingen met hoge precisie met een hoge vergroting mogelijk.de dubbele behoeften van de klant aan efficiëntie en nauwkeurigheid te bevredigen;
• De volledig automatische precisiebeheersing van de drieassige CNC-machine XYZ zorgt voor een nauwkeurige positionering;
• Het gebruik van een basis en een zuil van Indiase marmer zorgt voor een goede stabiliteit;
• Precieze lineaire leidingen, aardbolschroeven, wisselstroom servomotoren enz. zorgen voor de nauwkeurigheid en stabiliteit van het bewegingssysteem;
• De lineaire schaal met een hoge precisie van 0,5 μm zorgt voor de positionerings- en meetnauwkeurigheid van het systeem;

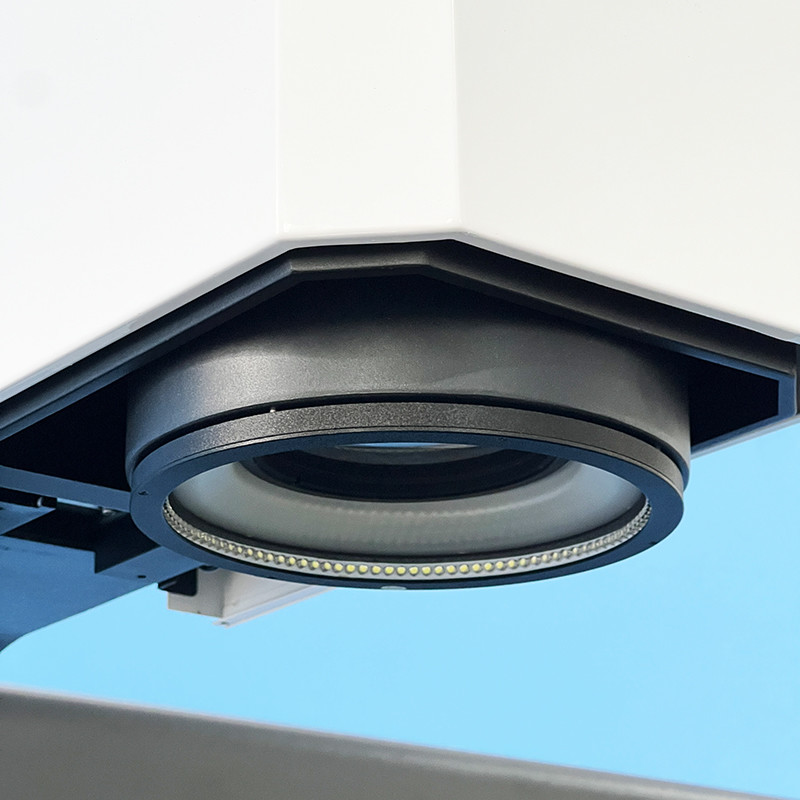

• Uitgerust met verschillende lichtbronnen en een intelligente heffunctie om zich aan te passen aan verschillende meetscenario's;
• De krachtige en gebruiksvriendelijke meetsoftware Geomea verbetert de kwaliteitscontrole;
• automatische meetprogramma's kunnen worden ingesteld om batchmetingen efficiënt en snel te voltooien;
• Optioneel kunnen contactloze witlichtsensoren worden gebruikt om dikte, vlakte enz. te meten.

Toepassing:

• Het kan worden toegepast op nauwkeurige metingen van grote objecten
• 3C-industrie: mobiele telefoonschermen, mobiele telefoonhoesjes
• Elektronische industrie: PCB-platen
• Nieuwe energie: lithiumbatterijen
• Automobilerij: precisieonderdelen

Specificaties:

Beschrijving van het productconfiguratiemodel (voorbeeld met IVS-322):

Modellen en specificaties van systemen voor het meten van het ogenblikkelijk zicht:

Instant Vision Measuring System Measurement Space Guide Tabel:

Andere reisspecificaties kunnen worden aangepast aan de behoeften van de klant.
