Hoge nauwkeurigheid Auto Instant Vision Measuring Machine Gebruikersvriendelijke visie meting

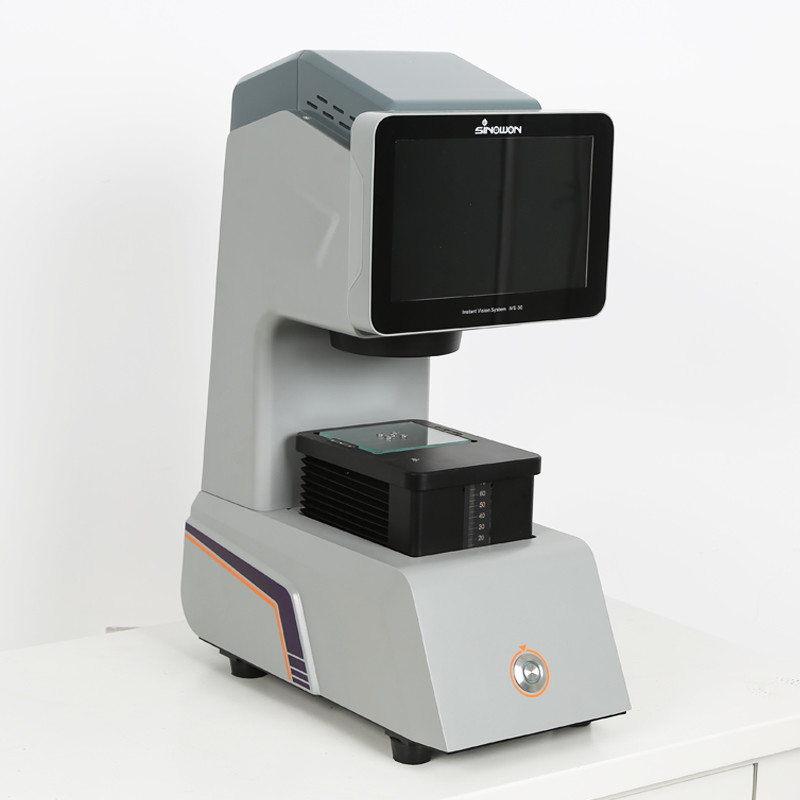

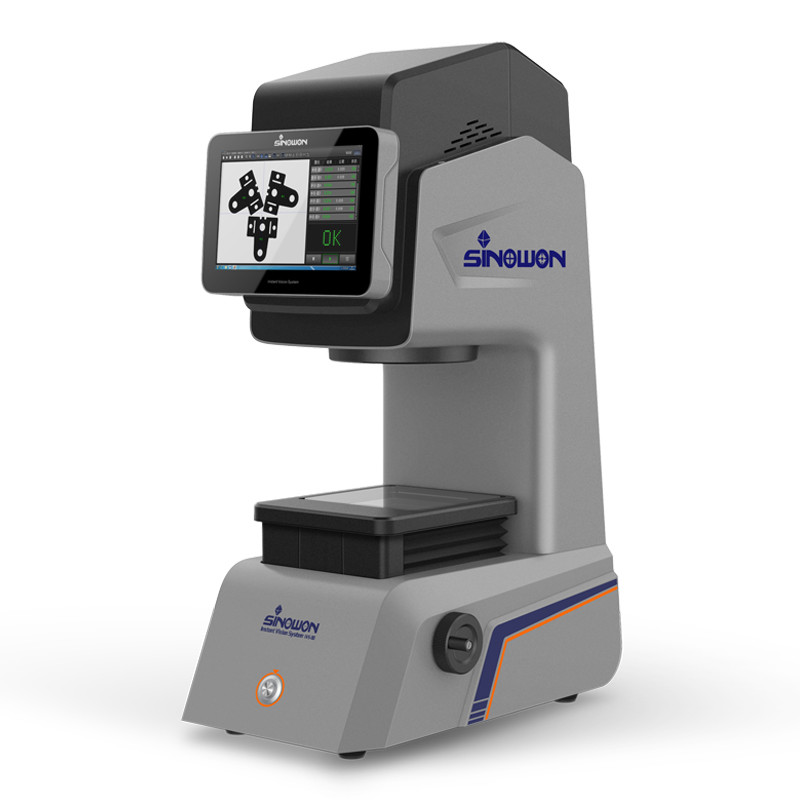

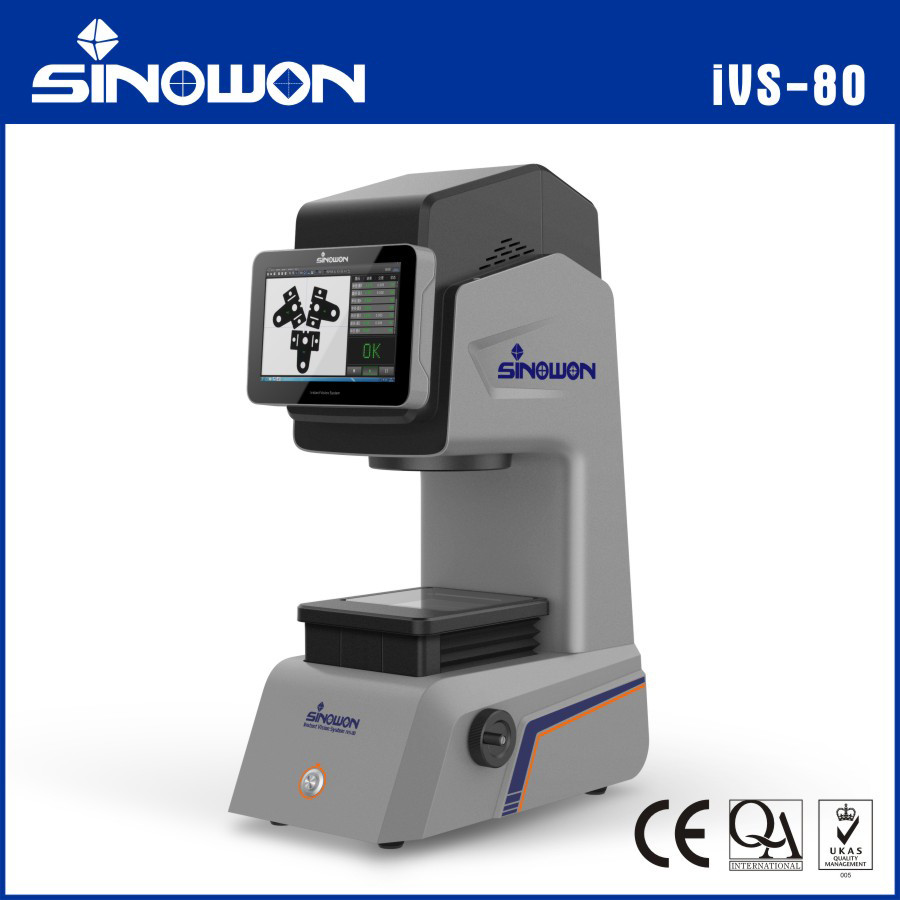

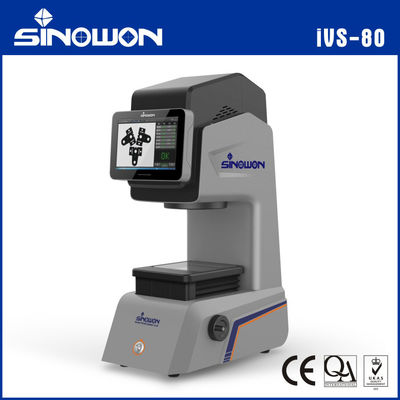

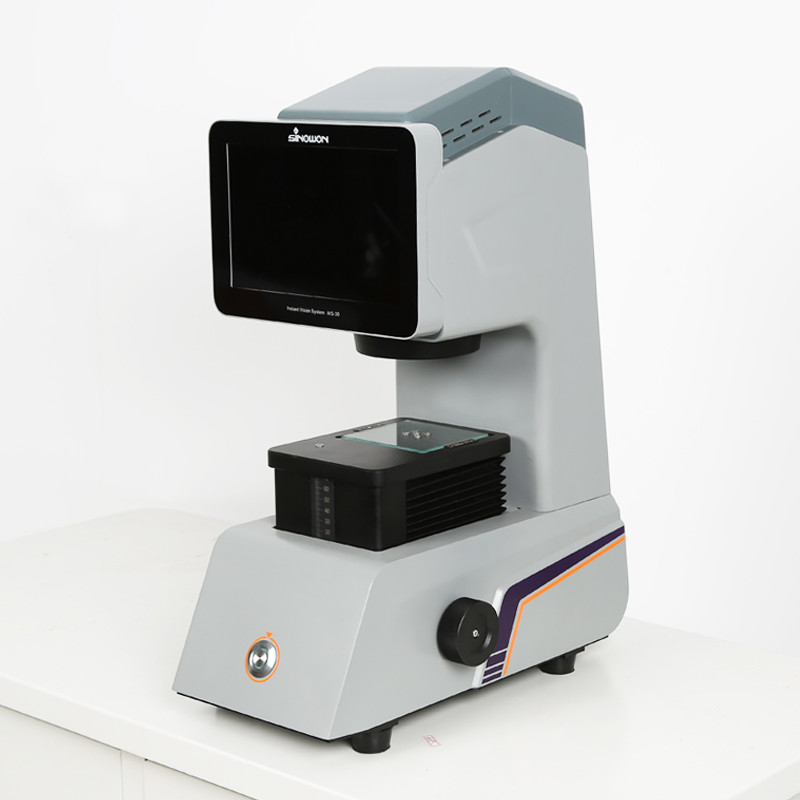

Instant Vision Meetsysteem IVS-80

1. Producttoepassing:

Het wordt veel gebruikt bij snelle batchmetingen van precisieschroeven, precisieveer, tandwielen, telefoonhoesjes, telefoonglas, precisie metalen onderdelen en andere onderdelen in kleine afmetingen.

2. Producteigenschappenc:

Hoge nauwkeurigheid en uitstekende herhaalbaarheid

● Hoge scherptediepte, dubbele telecentrische lens met lage vervorming, niet opnieuw hoeven scherp te stellen.

● Software verwerkt de afbeelding door middel van subpixel-randdetectie en automatische verwijdering van bramen en uitschieters en de kleinste-kwadratenmethode om de nauwkeurigheid te garanderen.

Gebruiksvriendelijke bediening

● Automatische locatie- en oriëntatiecorrectie, automatisch detecteren en meten op basis van de geregistreerde vorm van het monster, meten met een klik op de knop.

Efficiënte batchmeting

● Automatisch meerdere onderdelen, testelementen identificeren en vervolgens automatische metingen uitvoeren, voldoet aan de batchmeetvereisten.

● Volledige afbeelding, het is niet nodig om de werktafel te verplaatsen, zowel hoge efficiëntie als hoge nauwkeurigheid.

● Verbeter de efficiëntie, bespaar arbeidskosten, elimineer bedieningsfouten.

Kwaliteitscontrole en statistische procescontrole (SPC)

● Automatisch geheugen en uitvoer van meetwaarden, en testgegevens eenvoudig toepassen.

2.1 Perfecte nauwkeurigheid

Herstel de originele afmeting met hoge nauwkeurigheid

● Dubbele telecentrische lens en hoge scherptediepte, maken hoogteverschillen in het monster, sectie met helling of kromming en andere moeilijke meetelementen mogelijk. En lage vervorming zonder dat u zich zorgen hoeft te maken over de plaatsing van het monster en een onscherpe focus, en herstel de originele afmeting met hoge nauwkeurigheid.

● Lens met lage vervorming, heldere randafbeelding, geen vervorming, elimineer meetfouten.

● Software met subpixel (Sub Pixel), kleinste-kwadratenmethode regressie-algoritme en hoge videocompensatie om de nauwkeurigheid te garanderen.

2.2 Efficiënte batchmeting

● Duurt slechts 2~5 seconden om tientallen posities te meten, 99 metingen kunnen tegelijkertijd binnen het meetbereik worden uitgevoerd, het verkort de meettijd aanzienlijk en verbetert de meetefficiëntie.

2.2.1 Werkstuk plaatsen——Geen locatie- en bevestigingsvereisten, overal binnen het effectieve bereik van de lens.

2.2.2 Werkstuk positioneren——Automatische locatie- en oriëntatiecorrectie, automatisch gedetecteerd en gemeten op basis van de geregistreerde vorm van het monster.

2.2.3 Werkstuk scherpstellen——Dubbele telecentrische lens, lange werkafstand, maakt hoogteverschillen mogelijk;

2.2.4 Werkstuk meten——Volledige afbeelding vermindert de tijd van het importeren van programma's, het verplaatsen van de werktafel en de lens.

2.2.5 Batchmeting——Software is voor het automatisch opslaan van de vorm van het specimen, automatische positionering, richtingsdetectie, de coördinaatoorsprong voor herhaalde metingen.

● Duurt slechts enkele seconden om tientallen posities te meten, 99 metingen kunnen tegelijkertijd binnen het meetbereik worden uitgevoerd.

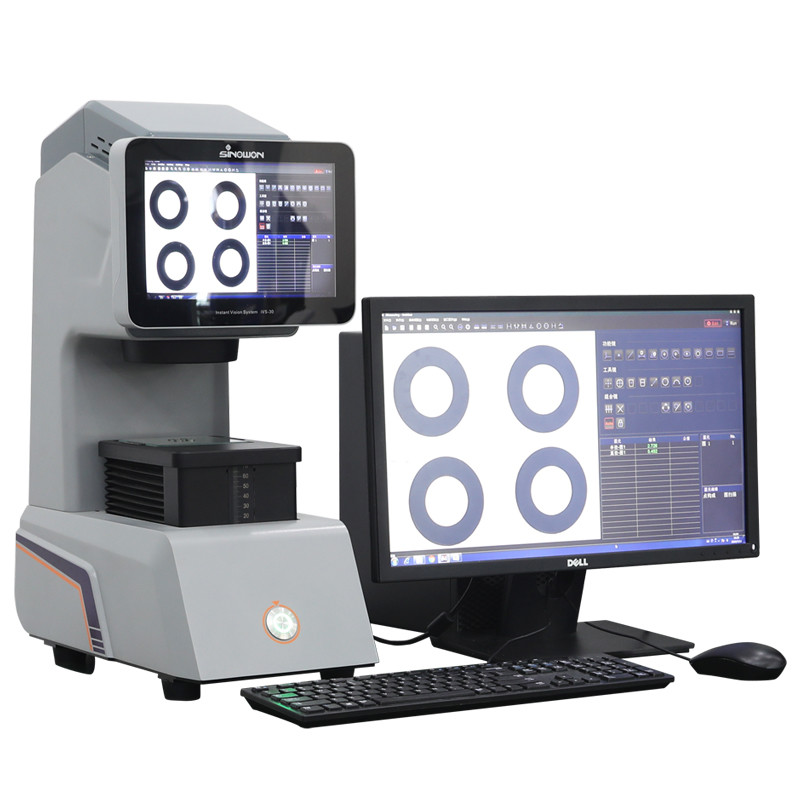

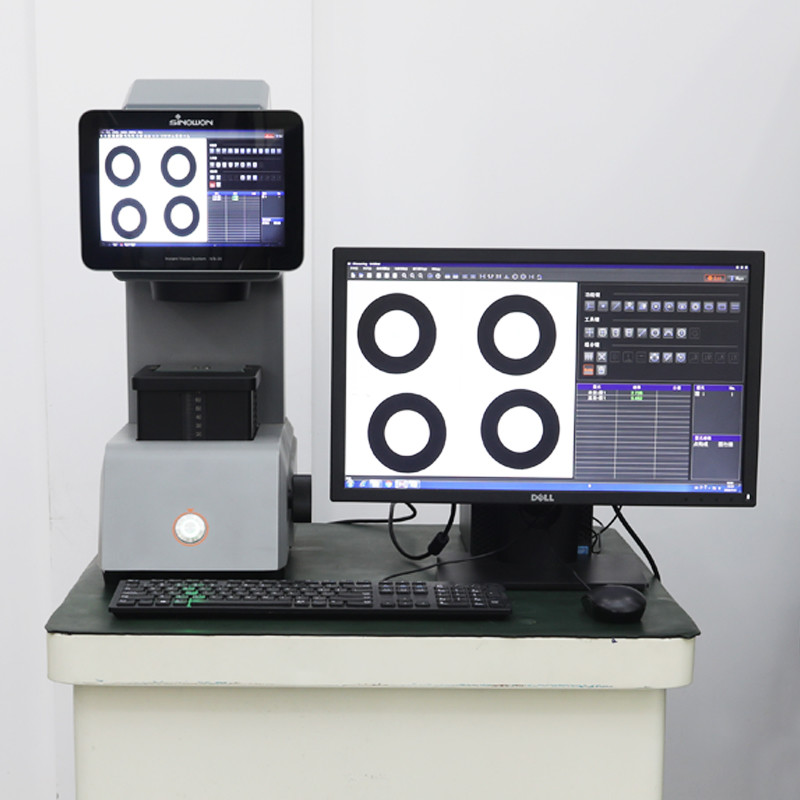

● Gelijktijdige metingen kunnen worden uitgevoerd op meerdere identieke specimens binnen het perspectief.

2.3Volledigeifbeelding

Het is niet nodig om de werktafel te verplaatsen, efficiënt en met hoge nauwkeurigheid

2.3.1. Traditionele meetinstrumenten hebben een smal gezichtsveld, kunnen slechts één positie tegelijk testen en vereisen dat de werktafel en het specimen worden verplaatst voordat er wordt gemeten.

2.3.2 Traditionele meetinstrumenten hebben herhaalbare stappen en zijn tijdrovender en complexer in gebruik.

2.3.3 Traditionele meetinstrumenten moeten rekening houden met de nauwkeurigheid van de ondersteunende hardware, zoals lineaire schalen, de nauwkeurigheid van de montage van de werktafel, enz.

Het kan in zijn geheel worden afgebeeld binnen het maximale bereik van het meetveld, metingen van meerdere afmetingen kunnen in één keer worden voltooid, waardoor de efficiëntie aanzienlijk wordt verbeterd, tijd en kosten worden bespaard. Ondertussen voldoet het aan het idee van de klant "zonder mozaïek, volledige afbeelding".

2.4 Gebruiksvriendelijke bediening, lage kosten.

Hoge efficiëntie, bespaar arbeidskosten, elimineer bedieningsfouten.

2.4.1 Geen bevestiging, locatie, correctie, focus, verlichting, lopende controlevereisten, automatisch meten binnen het maximale bereik van het meetveld, waardoor de efficiëntie aanzienlijk wordt verbeterd.

2.4.2 Iedereen kan het bedienen, algemene werknemers kunnen aan de eisen voldoen, hoge efficiëntie, bespaar arbeidskosten.

2.5 Effectief bedieningsfouten elimineren

Vermijd de bedieningsmethode, het plaatsen van het specimen, de meetvolgorde, elimineer de bedieningsfout efficiënt.

2.6Eenvoudige toepassing

2.6.1 Automatisch de gemeten waarden registreren en uitvoeren naar WORD-, EXCEL-, TXT-documenten en SPC-statistieken en -analyse, waardoor de toepassing van de testgegevens eenvoudig wordt.

2.6.2 Het kan toleranties instellen, wanneer de meting de tolerantie overschrijdt, heeft het een automatisch alarm en automatisch SPC-statistieken en -analyse en voert het de rapporten uit.

2.7Ondersteuning Reverse Engineering:

Geïmporteerde DXF-bestanden door software kunnen worden gemeten, grafieken en gegevens kunnen ook vanuit de software worden geëxporteerd voor DXF-bestanden voor andere toepassingen.

3. Specificaties:
