Metingstoestellen voor de coördinatie van zware belastingen Automatische optische meetmachine

MaxTouch-serie

Inleiding van het product:

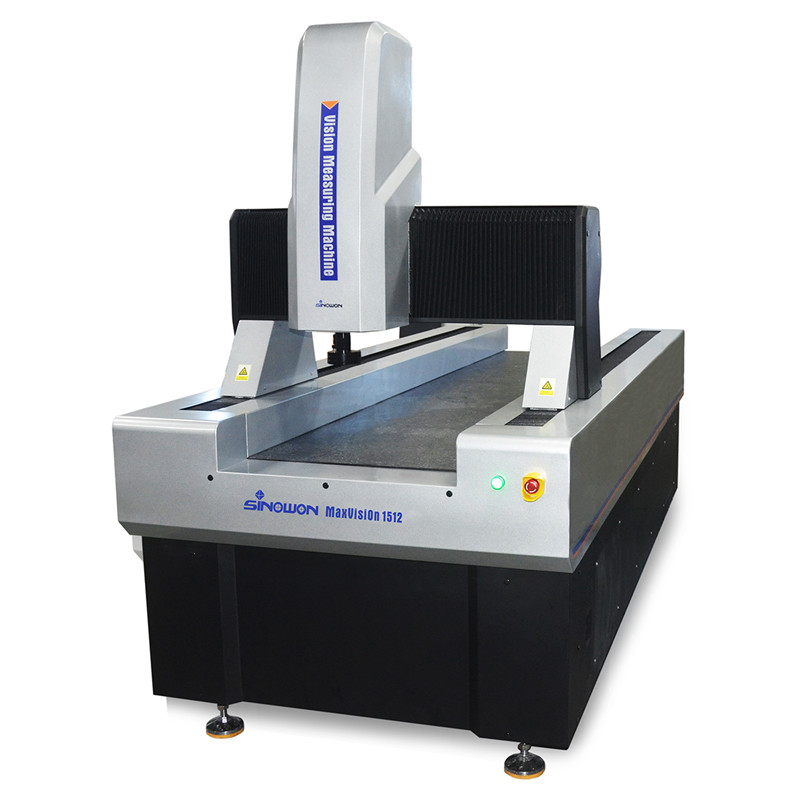

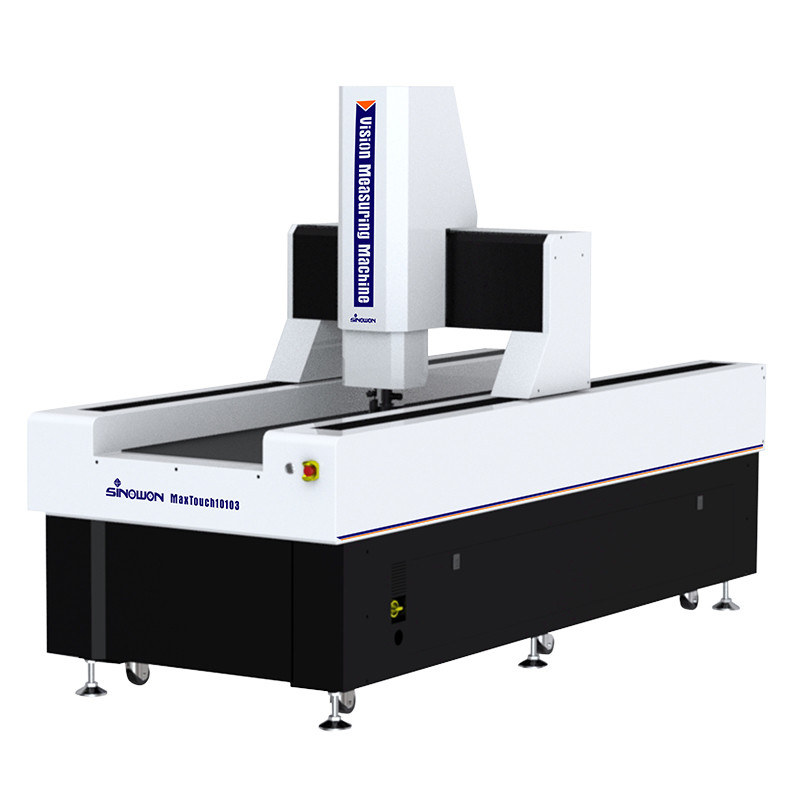

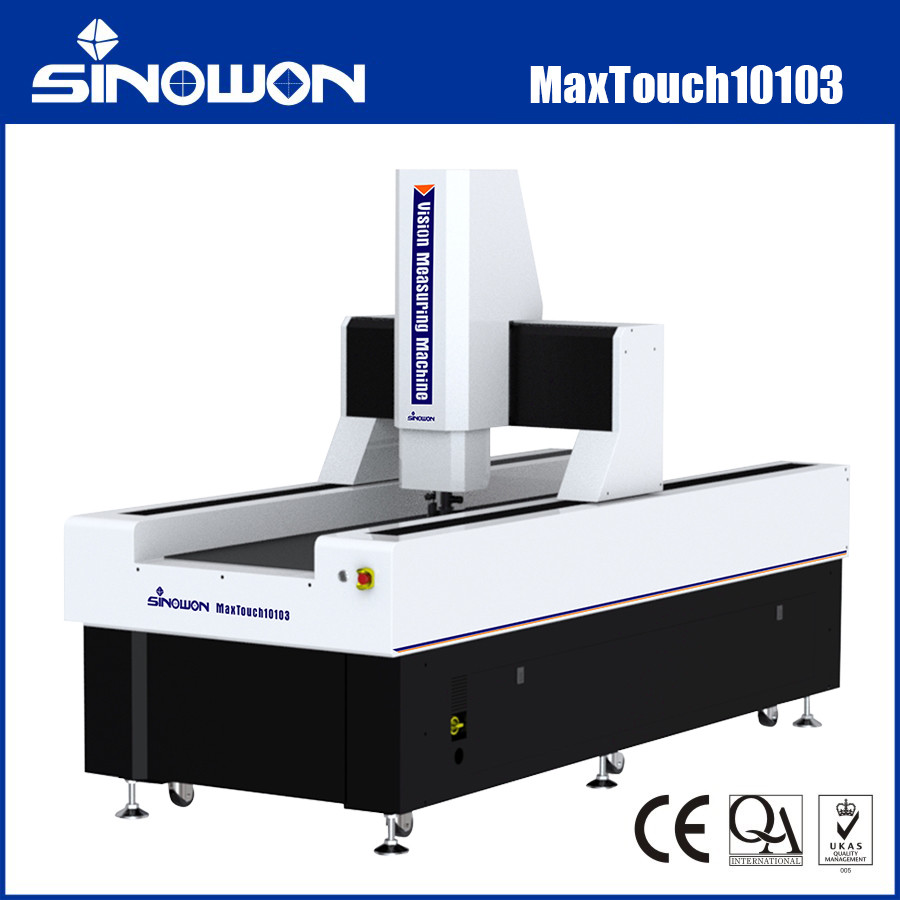

De MaxTouch-serie is een volledig automatische meetmachine voor bewegende bruggen, ontworpen voor zeer nauwkeurige en grootschalige metingen.waar het gemeten object stilstaat om de nauwkeurigheid en stabiliteit van de meting te waarborgenHet is geschikt voor meetindustrieën zoals elektronica, medische apparatuur, LCD's, ruimtevaart en luchtvaart.

Productkenmerkenc.:

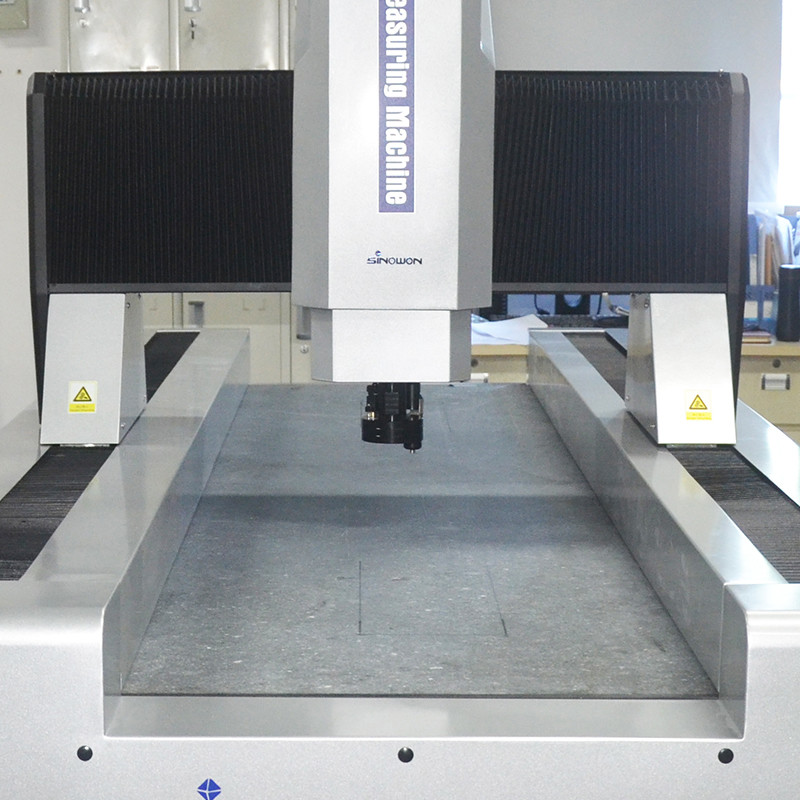

• Granit mobiele brugconstructie, meetwerkstuk is vast;
• met een vermogen van meer dan 50 W,
• Indiase granietbasis en -pilaar, goede stabiliteit;
• Geïmporteerde RSF lineaire schaal, resolutie is 0,1um, slijpbalschroef en AC servomotor enz. om de precisie en stabiliteit van het bewegingssysteem te waarborgen;
• Geïmporteerde HD-kleurcamera om aan de behoeften van een duidelijke waarneming en nauwkeurige meting te voldoen
• 6.5x hoge resolutie gemotoriseerde coaxiale zoomlens, nauwkeurig verdubbelen en slechts één keer pixelkorreksie nodig;
• Programma-gecontroleerde 5-ring 8-zone LED-oppervlaktelichtbron, intelligente realisatie van 256-niveaus helderheidsregeling;
• Krachtige functie en gemakkelijke bediening iMeasuring Software voor een betere kwaliteitscontrole;
• Optioneel MCP Probe en Laser Sensor Module.

Specificaties:

Opmerking:

L is de gemeten lengte ((mm), de mechanische nauwkeurigheid van de Z-as en de scherpstel nauwkeurigheid is sterk gerelateerd aan het oppervlak van het werkstuk.

Vergroting is een geschatte waarde en is gerelateerd aan de afmeting van de monitor en de resolutie.

Zichtveld ((mm) = (diagonaal*horizontaal*verticaal)

Beschrijving van het productconfiguratiemodel (voorbeeld met MaxTouch553)

Modellen en specificaties van de meetmachine voor het meten van het zicht bij zware belastingen:

Meting van de oppervlakte door een meetmachine voor het meten van het zicht bij zware belastingen:

Andere reisspecificaties kunnen worden aangepast aan de behoeften van de klant.

Aanbevolen computerconfiguratie:

De kern van de Vision Measuring Machine is het besturingssysteem en de meetsoftware, en het computersysteem is de kern van alle bewerkingen, die hoge stabiliteit en compatibiliteit vereisen.Configureer hoogwaardige Dell computer Optiplex desktop en WIN 10/11 originele geautoriseerde besturingssysteem om uw zorgen op te lossen.

Software Inleiding:

iMeasuring software is een professionele multisensor meetsoftware die gecombineerd is met de tien jaar ervaring van de ontwikkelaars in de meet- en softwareonderzoeksindustrie.Het ontwerpprincipe is vriendelijke werking, krachtige functie, hoge precisie en stabiliteit, eenvoudig onderhoud.
● Uitstekend ontwerp van de softwarearchitectuur en volledig objectgericht, zodat de software stabiel en betrouwbaar is.
● Ondersteuning met meerdere talen, geen behoefte aan het installeren van taalpakket en het wijzigen van de software die handig is voor lokale klanten.
● Professionele SPC-statistische analyse-software verbonden met meetsoftware, om te realiseren dat de gegevens automatisch zonder handmatige bediening naar de SPC-database kunnen worden geëxporteerd.
● Hetzelfde model van software zal permanent gratis te updaten, het kan helpen om andere problemen te verminderen aan de klant.
● Met een krachtig randfinder-algoritme, dat kan helpen om de rand van de schaduw of donkere afbeelding te krijgen en een hoge nauwkeurigheid te garanderen.
● De software herkent en meet automatisch lijn, cirkel, boog en andere elementen.
● Het is gebaseerd op verschillende elementen en levert meerdere elementen constructie functie zoals Translatie, rotatie, extractie, combinaties, parallel, verticaal, spiegelen, symmetrie, snijpunt,tangent, enz.
● De software heeft de functie van het instellen van het breekpunt, het kan intelligent worden overgeschakeld tussen handmatige meting en automatische meting.

Toepassing in de industrie:

Optische meetmachine OMM, ook bekend als visie meetmachine en contactloze meetmachine, tweedimensionale meetmachine, 2,5 dimensionale meetmachine,met de modernisering van de moderne industriële hoge precisie en micro-productie-industrieDe meting van geometrische afmetingen en geometrische toleranties wordt onvermijdelijk.

Optische meetmachines zijn geschikt voor alle toepassingsgebieden voor coördinatenmeting en worden veel gebruikt in machines, elektronica, instrumenten, hardware,kunststoffen en andere industrieën. zoals: malen, schroeven, metalen, accessoires, rubber, pcb-platen, veren, hardware, elektronica, kunststoffen, luchtvaart, ruimtevaart, enz., overwint het de tekortkomingen van traditionele vernier-klemmen,micrometers, en Profielprojectoren, een metingsmachine met hoge precisie, hoge efficiëntie en hoge betrouwbaarheid die optische, mechanische, elektronische en computerbeeldverwerkingstechnologieën integreert.

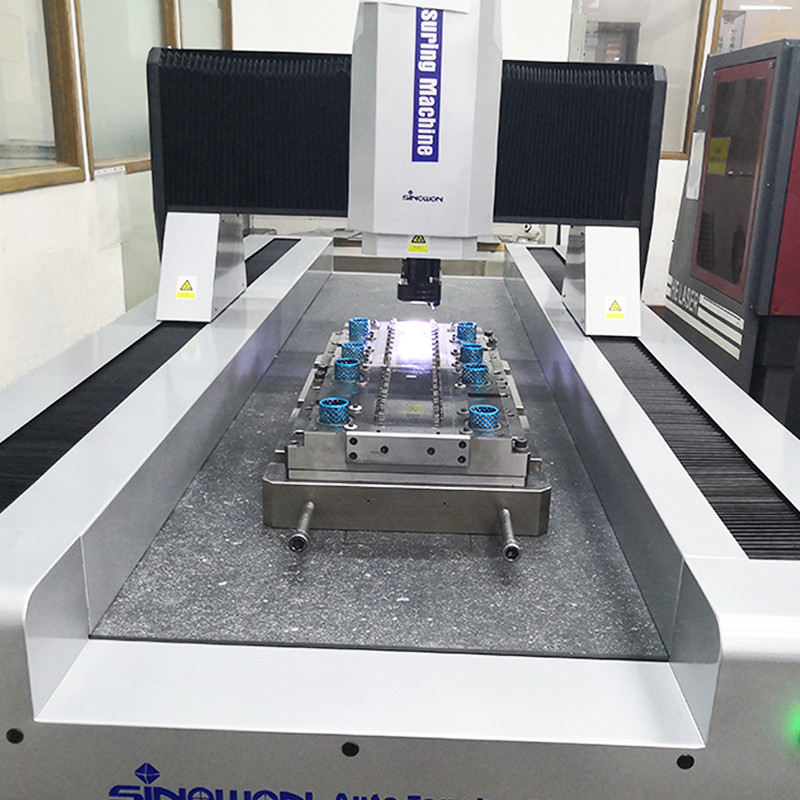

Het te meten object wordt vergroot door het optische vergrootingssysteem.de contour en de oppervlaktevorm, grootte, hoek en positie van verschillende complexe en nauwkeurige onderdelen automatisch kunnen worden gedetecteerd.De meetgegevens kunnen worden ingevoerd in AUTOCAD om een volledige technische tekening te worden, en documenten in DXF, IGS en andere formaten kunnen worden gegenereerd, en kunnen ook worden ingevoerd in WORD, EXCEL en SPC statistische analyse software om CPK en verschillende statistische rapporten te genereren.
