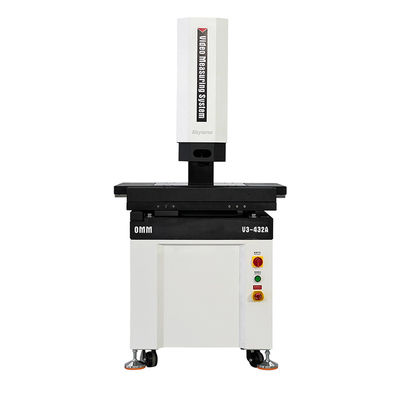

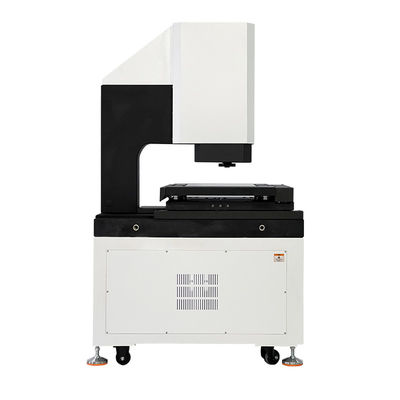

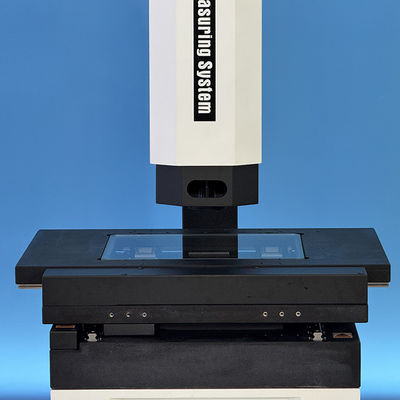

Automatisch video meet systeem V3 Serie
Productkenmerk:
1. XYZ 3-assige CNC automatische precisiebesturing, nauwkeurige positionering;
2. Granieten basis en kolom worden gebruikt, goede stabiliteit;
3. Precisie lineaire geleiderail, kogelomloopspindel en servomotor zorgen voor de nauwkeurigheid en stabiliteit van het bewegingssysteem;
4. 0,5μm resolutie en een zeer nauwkeurige roosterliniaal zorgen voor de stabiliteit en betrouwbaarheid van de meetnauwkeurigheid van het systeem;
5. Hoge resolutie digitale camera om te voldoen aan de behoeften van heldere observatie en nauwkeurige meting;
6. 6.5X Zoom745 high-definition optische zoomlens, nauwkeurige zoom, eenmalige pixelcorrectie;
7. Programma-gestuurde 5-ring, 8-zone en 40-kanaals LED-oppervlakte lichtbron en parallel LED-contourlichtbronsysteem, realiseert intelligent 256-niveau helderheidsniveau;
8. Automatische beeldmeetsoftware is krachtig en gemakkelijk te bedienen.
Specificaties:
| Product |
Automatisch video meetsysteem V3 Serie |
| model |
V3-322 |
V3-432 |
V3-542 |
V3-652 |
| X/Y-as verplaatsing (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| E1x, y(um) |
2.5+L/200 |
3+L/200 |
3+L/200 |
4+L/200 |
| E2xy(um) |
3+L/200 |
3.5+L/200 |
4+L/200 |
5+L/200 |
|
E1z enkel punt
nauwkeurigheid (um)
|
4+L/200 |
5+L/200 |
5+L/200 |
5+L/200 |
| Z-as verplaatsing (mm) |
200 (optionele verhoging tot 300mm/400mm) |
| Resolutie van schalen |
Zeer nauwkeurige glazen roosterliniaal met een resolutie van 0,5um. |
| Werktafel materiaal |
Graniet |
| Geleidingsmodus |
P-klasse precisie lineaire geleiderail |
| Type aandrijving |
AC servomotor/DC servomotor+rollende kogelomloopspindel |
| Bedrijfsmodus |
Afstandsbediening, muisbediening, programmering automatische detectie |
|
Verlichting
Systeem
|
Contour |
LED Parallel Contour Verlichting |
| Oppervlak |
0~255 Traploos instelbare 8-delige LED-oppervlakteverlichting |
| Coaxiaal |
Optionele High-brightness Point LED Light |
| Videosysteem |
1/3 "High Resolution Digitale Camera |
| Zoom745 handmatige zoomlens met optische vergroting van 0,7X~4,5X en videovergroting van 28X~180X. |
| Meetsoftware |
Vismeasoft |
| Besturingssysteem |
Ondersteuning WIN10/11-32/64 bit besturingssysteem. |
| Taal |
Engels, Vereenvoudigd Chinees, Traditioneel Chinees, andere taalversies kunnen worden toegevoegd. |
| Werkomgeving |
De temperatuur is 20℃ 2℃, en de temperatuurverandering is minder dan 1℃/uur; Vochtigheid 30% ~ 80% RH; Trilling < 0,02 g's, ≤15Hz. |
| Voeding |
220V/50Hz/10A |
| Machine lager |
0~30Kg (ultieme draagkracht: 50Kg) |
| Afmeting (BxDxH)mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Nettogewicht (Kg) |
396 |
466 |
560 |
796 |
| Optionele configuratie |
Elektronische feedbacklens, elektrische zoomlens, contactsonde, wit licht spot spectrum, 3D-camera, draadloze Bluetooth-afstandsbediening. |
Opmerkingen:
L staat voor de meetlengte, in millimeters, en de optische focusmeetnauwkeurigheid van de Z-as heeft een grote correlatie met de oppervlakteruwheid van het te meten werkstuk. Hoe lager de ruwheid Rz-waarde, hoe beter de repetitieve focusnauwkeurigheid, en vice versa.
Videovergroting is bij benadering en is afhankelijk van de grootte en resolutie van de monitor.
Zoom745 serie zoomobjectieflens kan naar behoefte worden uitgerust met een 0,5X vergrootglas en een 2X vergrootglas.
Productconfiguratiemodelbeschrijving(Voorbeeld met V3-322):
| Productcategorie |
2.5D |
3D |
2.5D |
3D |
| Product |
2.5D Automatisch
Video meetsysteem
|
3D Automatisch
Contact & Video meetsysteem
|
2.5D Automatisch
Laser-Scan & Video meetsysteem
|
3D Automatisch
Multisensorisch
Meetmachine
|
| Model |
V3-322A |
V3-322B |
V3-322C |
V3-322D |
| Type |
A |
B |
C |
D |
| Betekenis |
Optische zoomlens
Sensor
|
Zoomlens Sensor en
Contactsonde Sensor
|
Zoomlens Sensor en
Laser Sensor
|
Zoomlens Sensor, Contact
Sonde Sensor en Laser Sensor
|
| Contactsonde |
zonder |
MCP-Kit1 |
zonder |
MCP-Kit1 |
| Lasersensor |
zonder |
zonder |
WCS40416 |
WCS40416 |
V3 Automatische Video Meetsysteem Modellen en Specificaties:
| Model |
Code |
Model |
Code |
| V3-322A |
529-120G |
V3-432A |
529-120H |
| V3-322B |
529-220G |
V3-432B |
529-220H |
| V3-322C |
529-320G |
V3-432C |
529-320H |
| V3-322D |
529-420G |
V3-432D |
529-420H |
| Model |
Code |
Model |
Code |
| V3-542A |
529-120J |
V3-652A |
529-120K |
| V3-542B |
529-220J |
V3-652B |
529-220K |
| V3-542C |
529-320J |
V3-652C |
529-320K |
| V3-542D |
529-420J |
V3-652D |
529-420K |
V3 Automatische Video Meetsysteem Reisgids Tabel:
| Reis |
Model |
Nauwkeurigheid |
X-as Reis mm |
Y-as Reis mm |
Z-as Reis mm |
Z-as Aangepaste Reis mm |
| E1x,y |
E1z |
| 300x200x200 |
V3-322 |
2.5+L/200 |
4.0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
V3-432 |
3+L/200 |
5.0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
V3-542 |
3+L/200 |
5.0+L/200 |
500mm |
400mm |
200mm |
400mm |
| 600x500x200 |
V3-652 |
4+L/200 |
5.0+L/200 |
600mm |
400mm |
200mm |
400mm |
SIG heeft ook een portaal mobiele brugcamera, met een reisafstand van 2000x3000x400mm, en andere reisafstanden en specificaties kunnen worden aangepast aan de behoeften van de klant.
Software Introductie:
VIMSOFT automatische beeldmeetsoftware: intuïtieve interface en krachtige functies helpen bij efficiënte meettaken.
1. Gebruiksvriendelijke interface
Eenvoudige lay-out: de hoofdinterface presenteert de kernfuncties met knoppen, die met één klik kunnen worden bereikt. Gebruikers kunnen de meeste meetbewerkingen voltooien door te klikken en te slepen.
2. Geavanceerde geometrische meetmogelijkheid
l Totale factor meting:
l Ondersteuning 2D/3D elementen: punten, lijnen, bogen, cirkels, rechthoeken, ellipsen, spiebanen (lange cirkelkenmerken), openen en sluiten van curven, vlakken, cilinders, kegels, bollen, etc.
l Met Z-as sonde of laser verplaatsingssensor kunnen driedimensionale elementen (zoals ruimtelijke gekromde oppervlakken) worden gemeten en kunnen coördinaten/lengte/oppervlakte/volume direct worden berekend na randdetectie.
l Precisie randdetectie:
l Zwakke randopname, instelbare zoekrichting, ruis/gebroken randfiltering
l Autofocus en hoogtemeting;
l Bepaal intelligent het beste brandvlak en realiseer hoogte/vlakheidsmeting.
3. Efficiënte oplossing van complexe batchwerkstukken
l Array meting:
l Element array: Na het meten van een enkel element worden alle equidistante kenmerken automatisch gegenereerd door de array te vertalen.
l Werkstuk array: verwerk automatisch de hele batch na het meten van een enkel stuk (ondersteuning voor enkele/multi-fixture modus)
l CAD-integratie:
l Het kan automatisch worden gemeten door CAD-tekeningen te importeren zonder handmatige bemonstering (vooral geschikt voor complexe/speciaal gevormde onderdelen).
l Vergelijkingsnavigatie:
l Vooraf ingestelde referentielijnen/hoeken/cirkels voor real-time vergelijking.
l Kaartnavigatie: het aan elkaar naaien van gescande/pixelafbeeldingen om grote of multi-feature werkstukken nauwkeurig te lokaliseren.
4. Flexibel gebruikersprogramma
l Geautomatiseerd proces:
l Volgens de bewerking van de gebruiker wordt de meetreeks gegenereerd en wordt de programma-uitvoering bestuurd.
l U kunt de reeks stappen bewerken, bewerkingen invoegen of verwijderen en de workflow aanpassen.
l Batch optimalisatie:
l Herhaal de taak voor een enkele randdetectie om overbodige bewerkingen te minimaliseren.
5. Vorm- en positietolerantieanalyse
l Full-size GD&T-ondersteuning:
l Bereken rechtlijnigheid, rondheid, vlakheid, cilindriciteit, profiel, positie, parallelheid, verticaliteit, concentriciteit, etc.
l Markeer automatisch NG-resultaten en lokaliseer afwijkingen via visuele grafieken.
6. Datarapportage en export
l Aangepast rapport:
l Exporteer Excel/Word/TXT-formaat (ondersteuning voor Excel-sjabloon aanpassing)
l CAD-compatibele uitvoer:
l Genereer DXF/IGS-bestand voor reverse engineering.
7. Multi-device integratie
l Uitgebreide verbinding:
l Compatibel met sondes, lasersensoren, witlichtsensoren, mechanische armen en andere apparatuur om de nauwkeurigheid van driedimensionale metingen te verbeteren.
