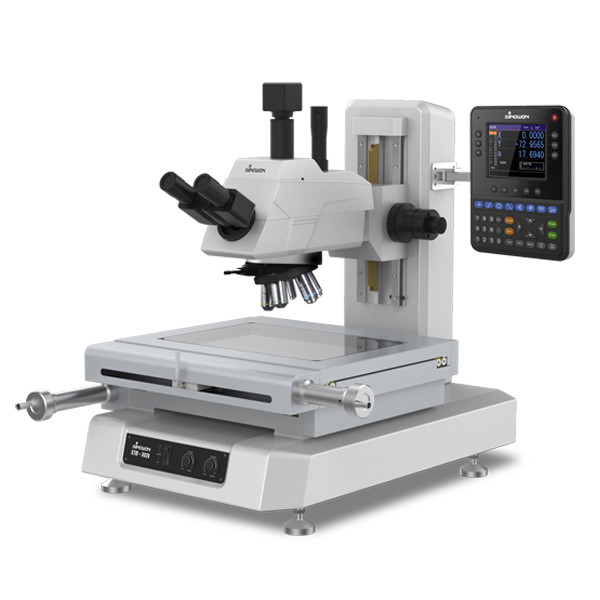

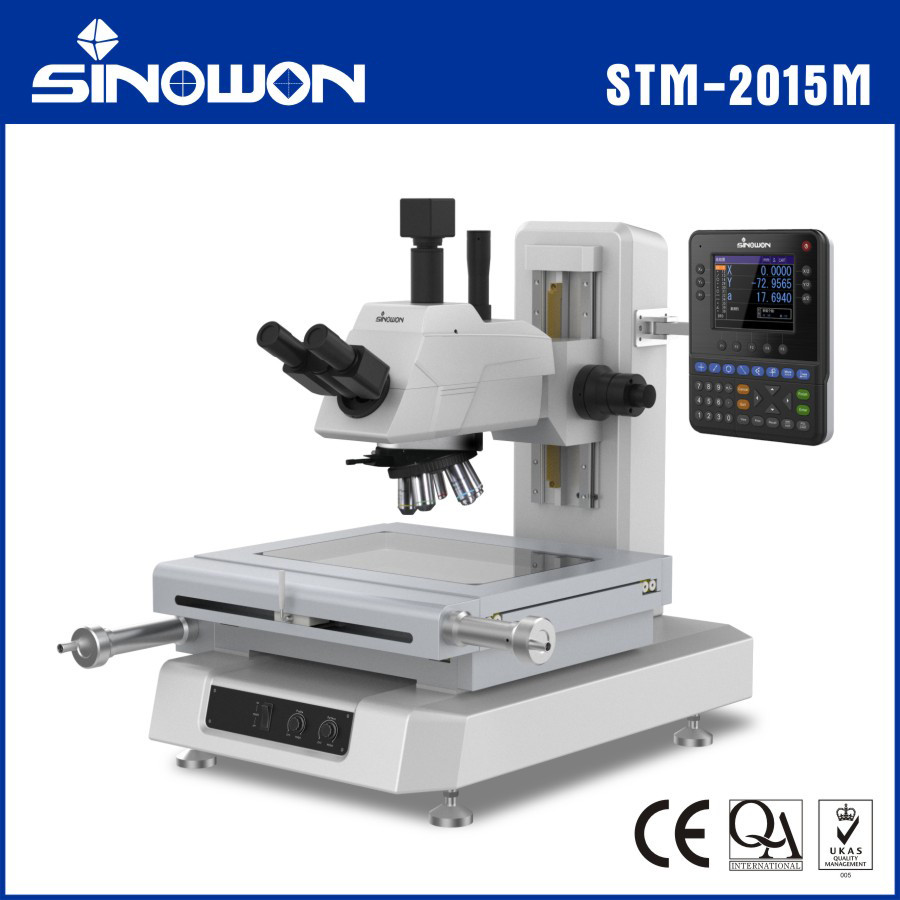

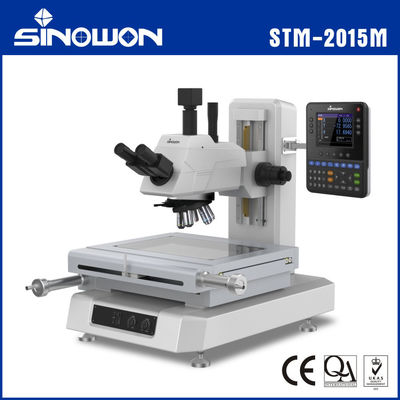

Metingsmicroscoop STM-3020M
Gewoonlijk:
● Heldere waarneming, helder en minder flitsend voorbeeld, breed gezichtsveld.
● Doelen op lange werkafstand, met een optische vergroting tot 1000x.
● Openingsdiafragma's in het verlichtings- en reflectieverlichtingssysteem als standaard.
● Het systeem met snelle afgifte, dat vooral nuttig is bij metingen van lange slag.
● Focus en meet met behulp van de fijne/grove bewegingshandgreep met de grote handgrepen aan beide zijden van de kolom.
● Ook in de buurt van de voedingshandgrepen van het podium bevinden zich nulschakelaars (X- en Y-as).
● Beschikbaar met de Vision Unit voor een upgrade naar een zichtmetingssysteem.
Toepassing:
Het wordt veel gebruikt in de mechanische, meters, elektronische en lichte industrie; universiteit, instituut en metrologie afdeling.De digitale toolmakers microscoop kan de contour dimensie en oppervlaktevorm van de verscheidenheid van complexe werkstuk te detecteren, zoals malen, punchstukken, kammen, draden, tandwielen, giet- en freesmachines.
Specificatie:
| Microscoopmodel |
STM-2015M |
STM-3020M |
| Code # |
532-180 |
532-190 |
| Vervoer op de as X/Y |
200 x 150 mm |
300 x 200 mm |
| Resolutie op schaal |
0.0001 mm |
| XY-fase meting nauwkeurigheid bij 20oC. |
(2+L/200) μm L: meetlengte |
| Bewakingsbeeld |
Avers afbeelding (Erect Image is beschikbaar) |
| Oogstukbuis |
Bioculair oculair: WF10/20 |
| Objectief |
Standaard levering: 5x, 10x, 20x, 50x; optioneel: 100x |
| Contourverlichting |
Verstelbare LED |
| Oppervlakteverlichting |
Verstelbare LED |
| Z-as reisafstand |
Standaard scherpstelverplaatsing: 150 mm, 200 mm is optioneel |
| Z-as scherpstellen |
Handmatig scherpstellen (grof/fijn) |
| XY-fase zwevende functie |
Mechanisme voor snelle afgifte |
| Functie van de display-eenheid |
0-instelling, richtingswisseling, gegevensuitgang via RS-232 |
| Stroomvoorziening |
AC220/50HZ; AC110V/60Hz |
| Optioneel accessoire |
Hoogprecisie draaitafel RT4 ((D:165mm), RT5 ((262mm) |
|
Digitaal aflezen DP400
|
| Quickmeasuring Metingssoftware QM2.0 |
| CCD-adapter en CCD camera |
Optische specificatie:
|
Naam
|
Doelstelling |
Oogstuk WF10/22 |
| N.A. |
W.D. ((mm) |
f(mm) |
R(um) |
±▽p(um) |
Vergroting |
Zichtveld ((mm) |
| 5x |
0.15 |
11.6 |
40 |
2.1 |
16.3 |
50x |
¢4.4 |
| 10x |
0.3 |
6.3 |
20 |
0.9 |
3.1 |
100x |
¢2.2 |
| 20x |
0.4 |
10.3 |
10 |
0.69 |
1.8 |
200x |
¢1.1 |
| 50x |
0.8 |
2 |
4 |
0.34 |
0.4 |
500x |
¢0.44 |
| 100x |
0.8 |
1.96 |
2 |
0.34 |
0.2 |
1000x |
¢0.22 |
Kleurbeeldscherm multifunctioneel digitaal aflezen DP400
Kenmerken:
● 5.6 ̊Kleurenscherm en verzegelde siliconen touchknop, met volledige informatie, gebruiksvriendelijke werking, lange levensduur;
● 100 permanente beeldelementen opslaan, kan de huidige datum instellen en opslaan;
● Meerfunctioneel meten: punt, lijn, cirkel,hoek, afstand, rechthoek, schroefdraad, ellips, slot, afronding, preset,constructie, enzovoort;
● Avers of tegengestelde richting telfunctie, 1/2 waarde, middenpunt, vergunningsfunctie, oproepfunctie, REC (record) functie en cyclusmeting;
● Voor 3-assen zijn sectie- en lineaire compensatie beschikbaar, die een hoge nauwkeurigheid van de meting garanderen;
● Kan voetschakelaar, printer, optische randdetectie en andere meerdere hulpmeetinstrumenten aansluiten;
● Met pool- en coördinatensysteem, en kan millimeter en inch weergeven, en kan gemakkelijk verschuiven;
● Met onafhankelijke functie voor wachtwoordtoestemming, om de mogelijkheid van afwijking van gegevens door foutieve werking te voorkomen, kan het ook de oorspronkelijke instelling wijzigen door wachtwoordtoestemming;
● Ondersteuning van meerdere talen: Chinees, Engels en andere talen.
Specificatie:
| Model |
DP400 |
| Code# |
510 tot en met 340 |
| Taal |
Eenvoudig Chinees, Gecompliceerd Chinees, Portugees, Duits en Engels, enz. |
| LCD-schermgrootte |
115 mm × 85 mm |
| LCD-schermresolutie |
640*480 |
| Digitaal schermbereik |
8 cijfers ((met decimaal) |
| Afbeeldingsas |
3 assen (X,Y,Z/Q) |
| Z/Q-displaymodel |
Lengte of hoek |
| Hoekvertoningsmodel |
Graad, minuut en tweede of graad |
| Lineair schaalsignaal |
TTL vierkantgolf- of AC-sinusgolf met twee 90 ° fasengelverschillen, aandrijfkapaciteit groter dan 10 MA |
| Resolutie op lineaire schaal |
0.1um,0.2um,0.5mm, 1mm, 2mm, 5mm |
| Baud-tarief |
4800,9600,14400,19200,38400,57600 |
| Data-uitvoerpoort |
RS232,DB-9 Ouderinterface |
| Operatie toetsenbord |
Gezegeld siliconen tastbord |
| Uitbreidingshaven |
Voetschakelaar, printer, optische randfinder, enz. |
| Invoervoeding |
AC90V-240V,15W |
| Operationeel milieu |
Werktemperatuur: 0 °C-40 °C;opslagtemperatuur:-10 °C-60 °C;relatieve luchtvochtigheid:<90% RH |
