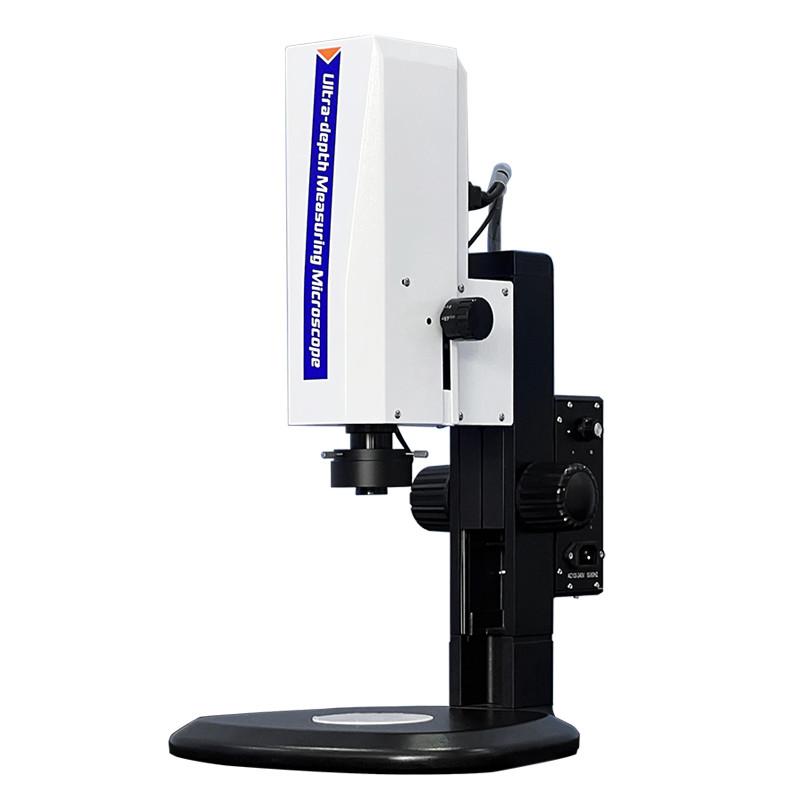

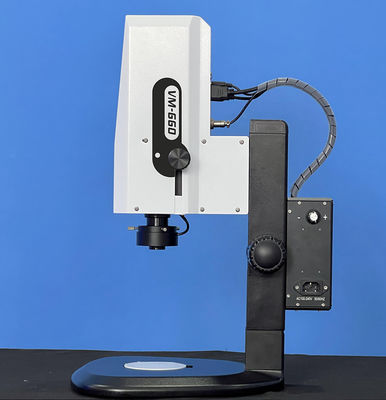

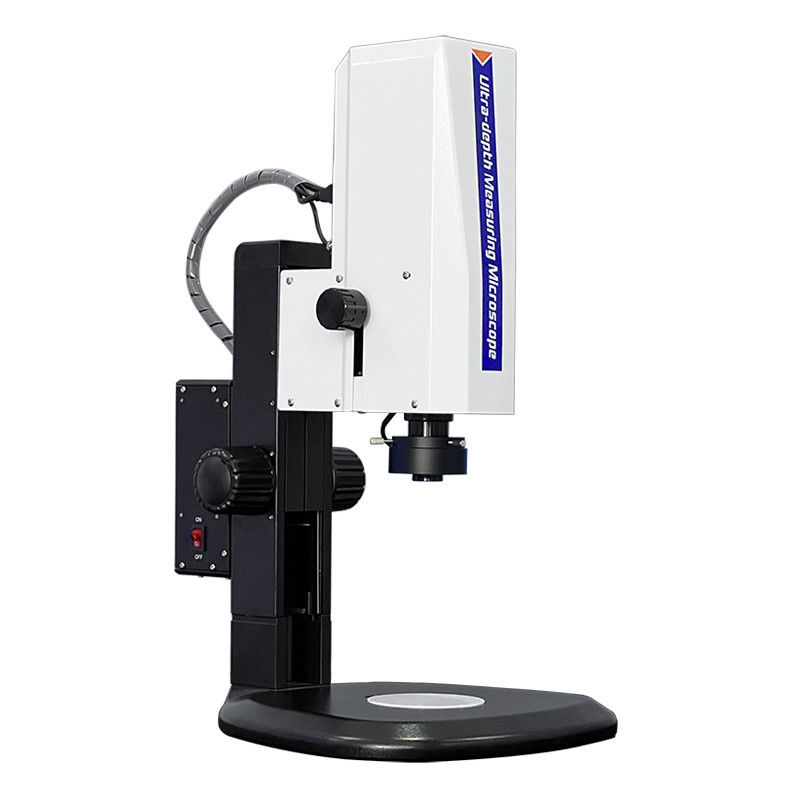

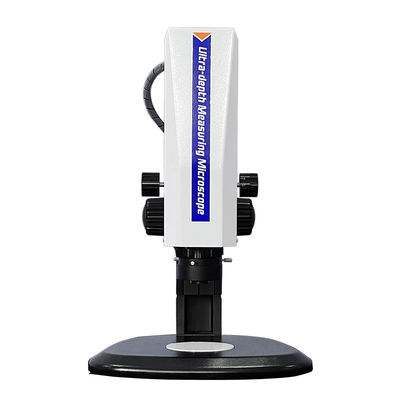

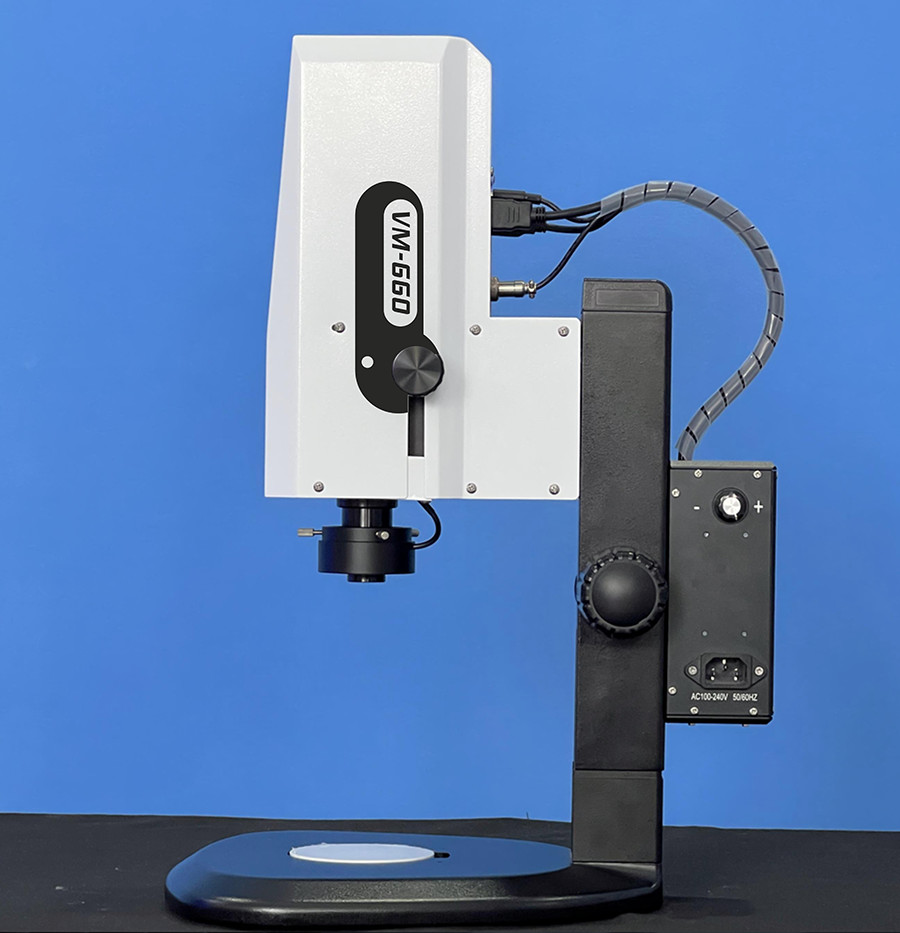

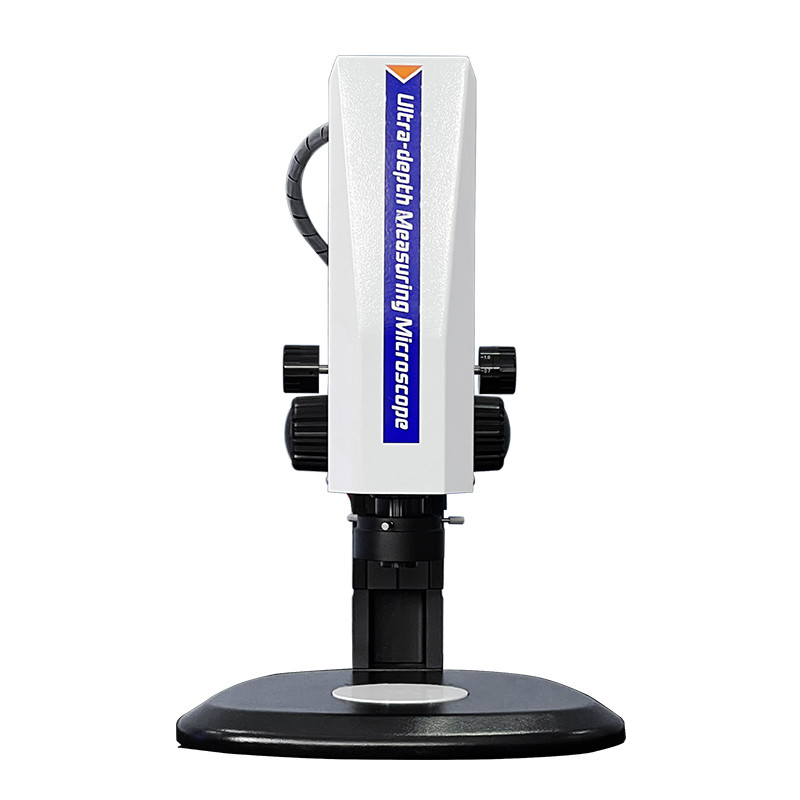

Ultra-diepte Fusie Meetmicroscoop VM-660
Toepassing veld:
Productinspectie, materiaalinspectie en -onderzoek, PCB- en SMT-inspectie en -analyse, printen, textielinspectie, biologische anatomie, medisch testen en andere gebieden.
Kenmerk:
l Integraal ontwerp, voortreffelijk, modieus, genereus;

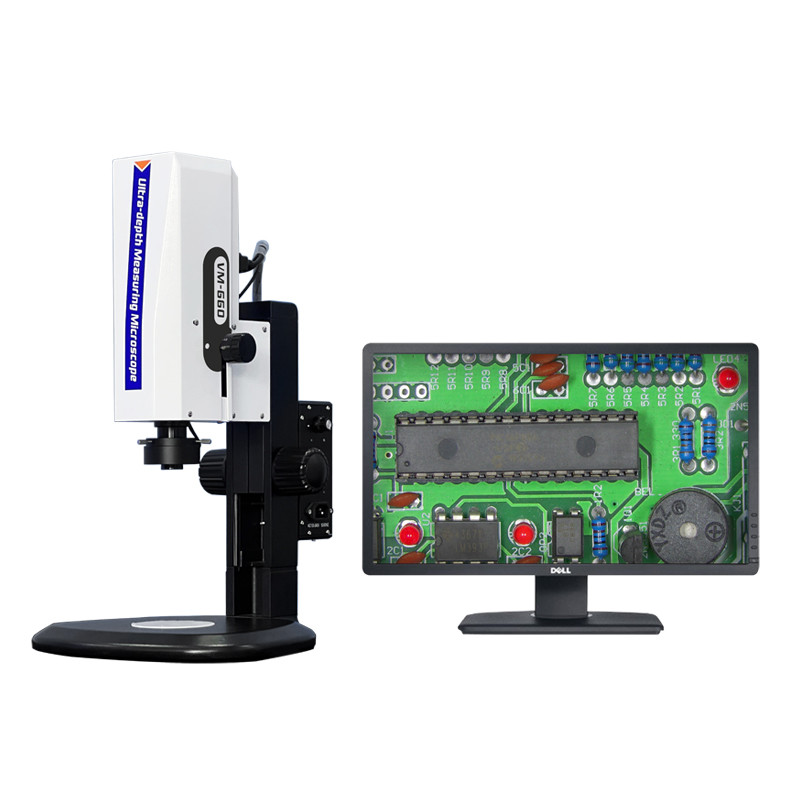

l Ingebouwde high-definition HDMI geïntegreerde camera, direct aangesloten op een HDMI-monitor voor inspectie
l Met high definition 0.7~4.5X parallelle detent zoomlens, is het veel handiger en sneller om objectieve vergroting te schakelen;
l Met instelbare LED-oppervlakreflectieverlichting, kan de helderheid onafhankelijk regelen;
l Met 1/2’’ 2Mpixel high-definition, high-frame industriële camera, waardoor het beeld helderder wordt;
l Met zijn eigen meetfunctie kan het lineaire afmetingen meten zoals afstand, omtrek, oppervlakte, hoek, radiaal, breedte, hoogte en straalelementen.
l Meerdere optionele mobiele controleplatforms, zorgen voor precisiemeting van de positie.
Technische specificatie:
| Commodity |
Ultra-diepte Fusie Meetmicroscoop |
| Model |
VM-660 |
| Code# |
451-660 |
| Elektronische vergroting |
25X~150X
( HDMI 16:9 21.5” LCD-monitor)
(Beschikbaar Aanpassen 5X~3000X)
|
| Optisch systeem |
0.7X~4.5X Zoomlens |
| Zoomverhouding: 6.5:1 |
| 0.5X C-mount camera adapter spiegel |
| Cameraparameters |
2MPixel(1920*1080) |
| Beeldgrootte: 1/2” |
| Frames: 1080P@60fps |
| Meetfunctie |
Lineaire afmetingen zoals afstand, omtrek, oppervlakte, hoek, radiaal, breedte, hoogte en straalelementen worden gemeten |
| Gegevens opslaan |
Afbeelding met meetresultaat of EXCEL-bestand |
| Meetmethode |
Muisbediening, intelligente puntselectie/handmatige puntselectie |
| Meetnauwkeurigheid |
0.02mm~0.003mm |
| Verlichting |
Instelbare LED-oppervlakverlichting |
| Microscoopstandaard |
Z-as verplaatsing: 100mm |
| Elektrische parameters |
AC90~240V/50~60HZ |
| Afmeting |
375*285*500 mm |
| Nettogewicht |
6.5Kg |
Image Prestaties
A: Bekijk Gem Inspectie
B: PCB Solder Inspectie
Meten Functie Introductie:
VM-660 kan rechte lijnen, hoeken, concentrische cirkels, parallelle lijnen, punt-naar-lijn afstand, punt en lijn naar concentrische cirkels, diameter, omtrek en oppervlakte, lengte en breedte van rechthoek meten, en kan omtrek en oppervlakte berekenen. Het kan de polygoon meten en de oppervlakte berekenen. Alle bijbehorende meetrapporten kunnen worden uitgevoerd naar een flashgeheugenschijf.
Gezichtsveld:
Vergrotingsspecificatie:
| Optische vergroting |
Video vergroting |
X(mm) |
Y(mm) |
D(mm) |
| 0.7X/2 |
25X |
18.28 |
13.72 |
22.86 |
| 1X/2 |
35X |
12.8 |
9.6 |
16 |
| 2X/2 |
70X |
6.4 |
4.8 |
8 |
| 3X/2 |
105X |
4.26 |
3.2 |
5.34 |
| 4X/2 |
140X |
3.2 |
2.4 |
4 |
| 4.5X/2 |
150X |
2.84 |
2.14 |
3.56 |
Optionele accessoires:
