Precision slit coating testmachine ST-5000G

1 set
MOQ
Can be discussed
Prijs
Precision slit coating testmachine ST-5000G
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Substraatvlakte: < 10 u
Breedte van de coating: 450 mm
Vochtbaarheid van het substraat: < 15°
Substraattemperatuur: 23±2℃
Filmvormende methode: Sluitlaag
Viscositeit: 300 nm tot 10 μm (droge film)
Filmvormende homogeniteit: ≤ 5% in film, ≤ 5% tussen films
Markeren:

Machine voor het testen van coatings

,

Precision Slit Coating Testing Machine

,

Machines voor het testen van een precieze slitcoating
Basis informatie
Plaats van herkomst: Dongguan, China
Merknaam: SQP
Certificering: CE/ROHS
Modelnummer: ST-5000G
Document: D4 Sinowon ST-5000G Precisi...a1.pdf
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: gecomprimeerd
Levertijd: 30 werkdagen
Betalingscondities: L/C, T/T
Levering vermogen: 50 sets/maand
Productomschrijving

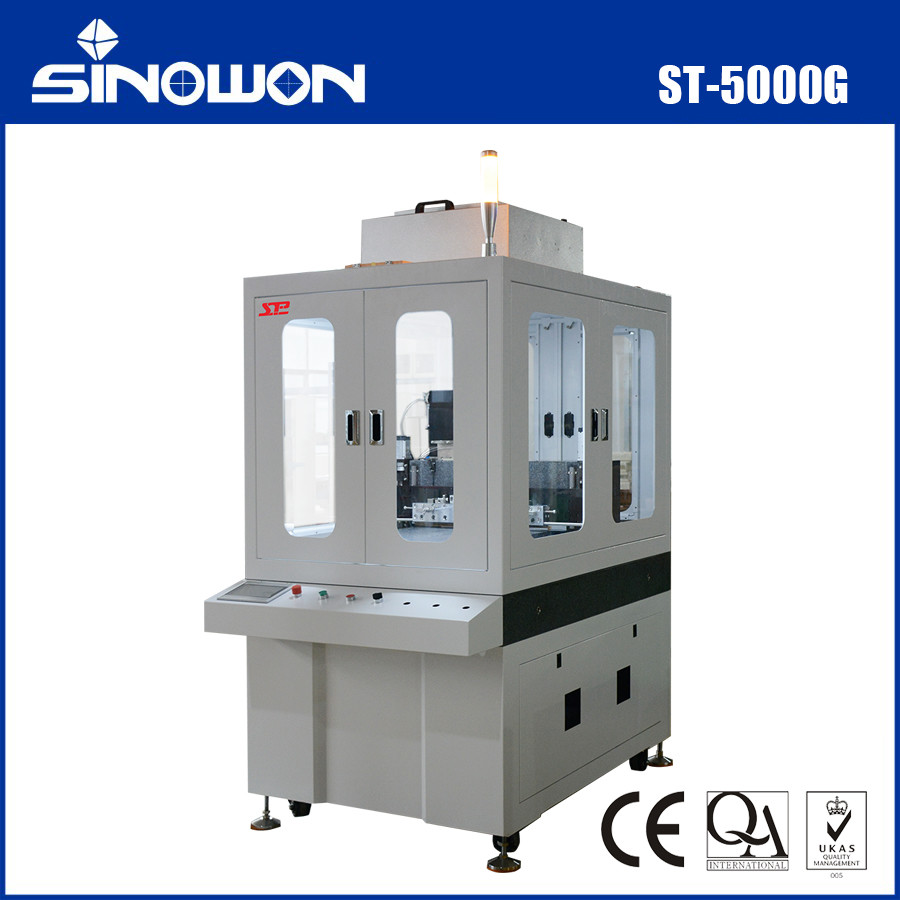

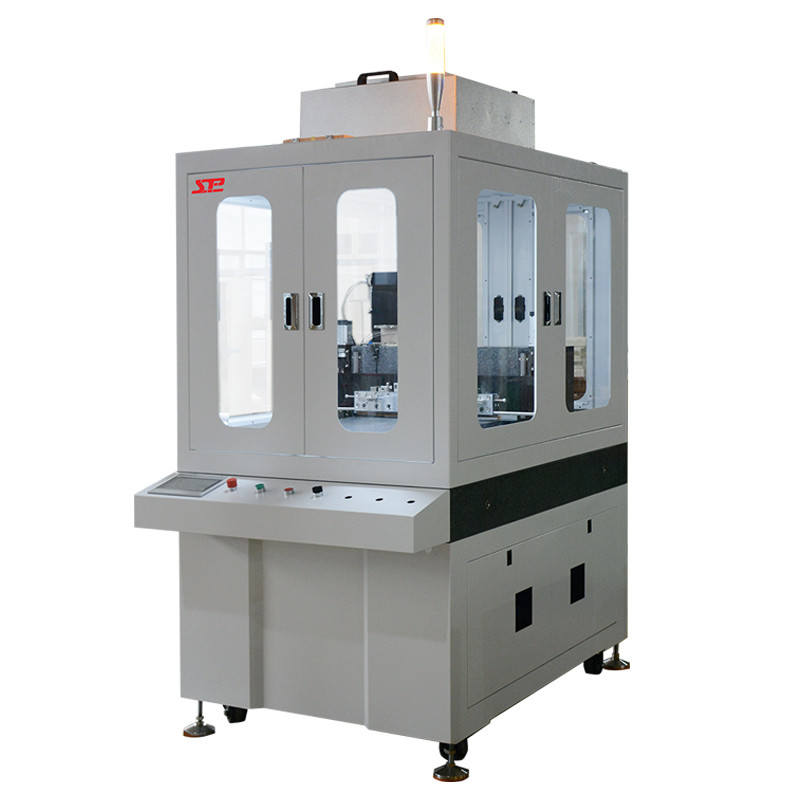

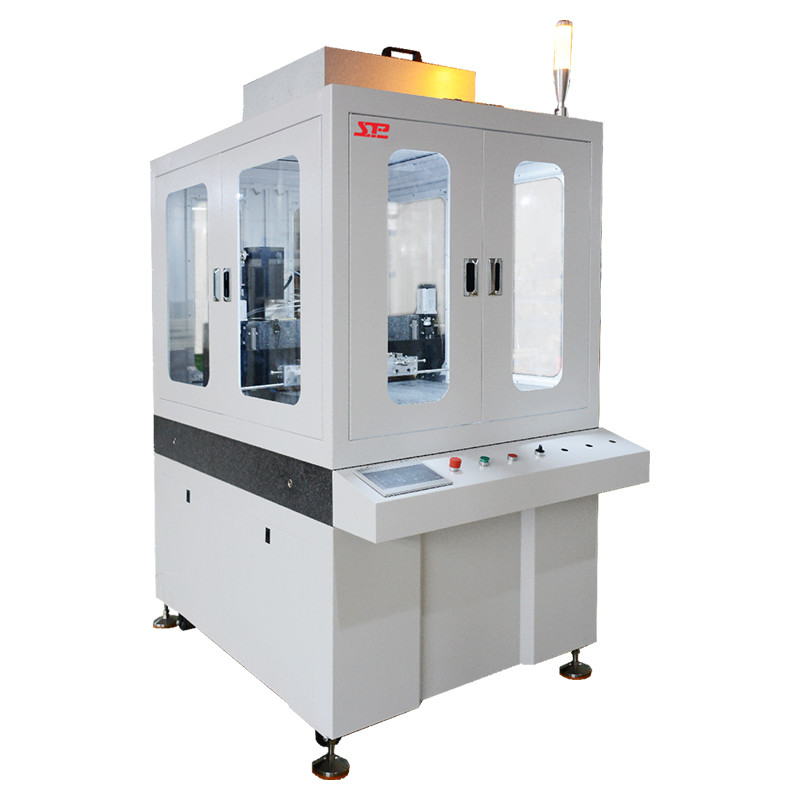

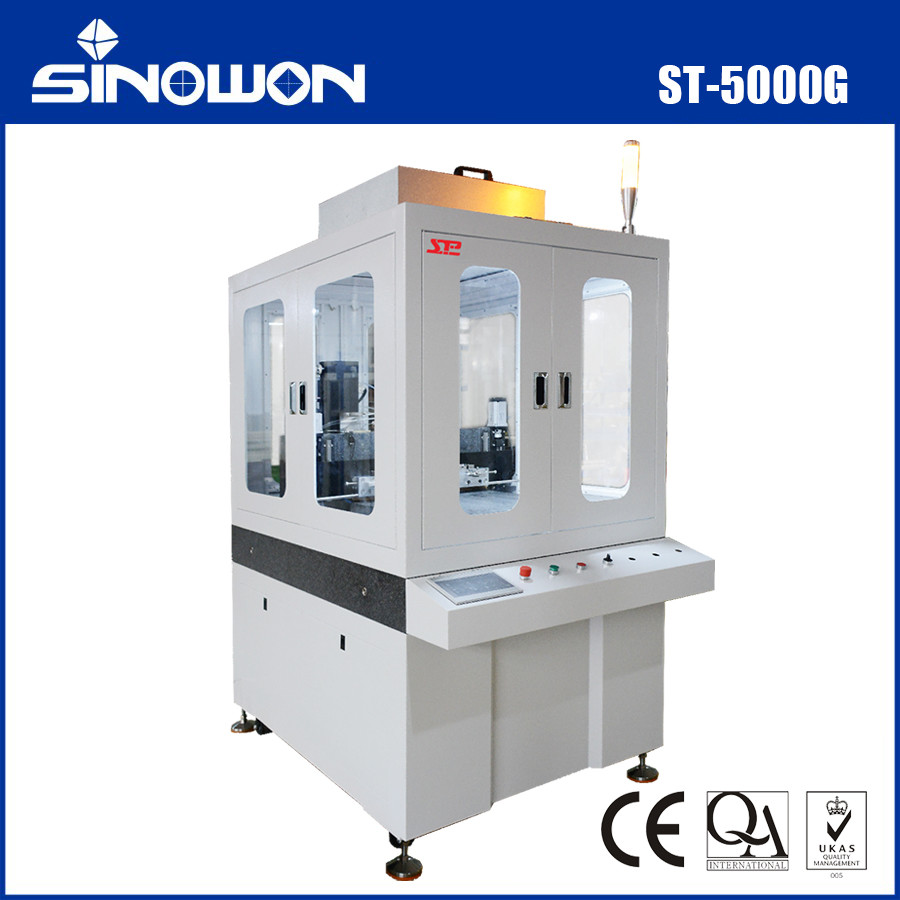

ST-5000G Precisie-testmachine voor spleetcoating

Precision slit coating testmachine ST-5000G 0​


ProductIinleiding:
ST-5000G Precision Coating Experimentele coatingmachine is een nieuw type experimentele coatingmachine met hoge precisie, hoge betrouwbaarheid en hoge stabiliteit. De kenmerken van de apparatuur zijn: met de zelfgeproduceerde en ontwikkelde uiterst nauwkeurige lijmpomp en de uiterst nauwkeurige spleetmatrijs wordt het vloeibare medicijn gelijkmatig op het stijve substraat gecoat om een ​​dunne coating over een groot oppervlak met een hoge uniformiteit van de filmdikte te bereiden.


Apparatuurspecificaties en samenstelling:

Apparaatparameters:

Toepasselijke substraten:

(1) Substraatgrootte 500 mm * 500 mm
(2) Vlakheid van het substraat <10u
(3) Bevochtigbaarheid van het substraat <15°
(4) Substraat temperatuur 23±2℃



Toepasselijke vloeistoffen:

(1) type Isopropanol, DMF, DMSO en andere organische oplosmiddelen of andere gemengde oplosmiddelen
(2) viscositeit 1~70CPS
(3) Vaste stoffen inhoud 7%~50%



Prestaties van apparatuurproces:

(1) Filmvormende methode Sleufcoating
(2) viscositeit 300 nm ~ 10um (droge film)
(3) Filmvormende homogeniteit 5% ≤ in-film, 5% ≤ tussen films



Coating sterven:

Nummer Project Technische parameters Opmerking
1 Materiaal SUS630
2 Gecoate breedte 450 mm
3 Vlakheid/rechtheid ≤3um
4 Lumenruwheid Ra≤0,025
5 Spleet gaten Pakkingtype, uniformiteit van de pakkingdikte ≤±2um
6 Bereik voor aanpassing van de opening ≤±10um
7 Behalve het randbereik ≤10mm
8 Coatingkop anti-botsingsmontage Het is 20um lager dan de lip, wat effectief voorkomt dat de lip botst
9 Correctie van de coatingkop Het wordt automatisch gecorrigeerd door een zeer nauwkeurige lineaire verplaatsingssensor
10 Ontwerp met bubbelafvoer De matrijskamer is van hoog niveau en heeft een groot aantal blaasjesgaten



Coatingpompen:

Nummer Project Technische parameters Opmerking
1 Materiaal pomplichaam SUS316L
2 Materiaal afdichtring Corrosiebestendige afdichtingen
3 Pompvolume 5 ml
4 Rijcontrole Servomotor, kogelomloopspindel
5 Spitcontroleresolutie 0,01ul/sec
6 Reactietijd 0,01s
7 Spit snelheid 0~2000ul/s
8 Maximale spitversnelling 2000ul/s²
9 Functionele configuratie

1) De vloeistoftoevoerpomp verlicht automatisch de druk na het bijvullen;

2) Vertragingsfunctie voor vloeistofafvoer;

3) Terminal terugzuigfunctie;

4) Automatische rehydratatiefunctie;

5) Meertraps coatingaanpassing;

















Bewegingscomponenten:

Nummer Project Technische parameters
1 Aantal Z-assen 2个
2 Z-as resolutie 0,1um
3 Z-as aandrijfbesturing Servomotor, slijpschroef, geleiderail
4 Herhaalbaarheid van de Z-as ≤5um
5 Snelheidsbereik Z-as 0~50 mm/sec
6 Y-as aandrijftype Platformgestuurd
7 Y-as aandrijfbesturing Servomotor, slijpschroef, geleiderail
8 Snelheidsbereik Y-as 0~200 mm/sec
9 Nauwkeurigheid van bewegingsoppervlak op de Y-as Beter dan ±5um
10 Herhaalbaarheid van de Y-as ≤5um
11 Functionele configuratie

1) De versnelling en vertraging van de coating kunnen worden ingesteld en aangepast;

2) Coatingopening instelbaar;

3) Verstelbare afstand van eindintrekking;



Coatingplatform:

Nummer Project Technische parameters Opmerking
1 Materiaal Graniet van klasse 000
2 Past zich aan de substraatgrootte aan 500*500mm
3 Oppervlakte vlakheid Niveaugraad≤±5um
4 Substraat positionering Platformvacuümadsorptie
5 Uitlijning van het substraat Handmatig
6 Kies en plaats de tablet Handmatig



Vloeistoftoevoersysteem:

Nummer Project Technische parameters Opmerking
1 Materiaal slang PFA
2 Vloeistoftoevoertank Geschild materiaal, 100 ml volume
3 Vloeistoftoevoermethode De tank staat onder druk
4 Was de tank Gemaakt van roestvrij staal



Reinigingseenheid voorcoating:

Nummer Project Technische parameters Opmerking
1 Voorcoatingmethode Pre-coatingplatform
2 Reiniging van de lipjes Handmatig
3 Week de tank en laat deze leeglopen Het wordt gebruikt wanneer de apparatuur inactief is, de pijpleiding schoon is en het afval wordt geloosd

Mens-computerinterface:

Nummer

 Project Technische parameters Opmerking
1 touchscreen Pre-coatingplatform
2 Log-opnamefunctie Het coatingproces van elk substraat kan worden bekeken, inclusief de snelheids- en positieparameters van elke as van de coater op elk tijdstip in het coatingproces
3 Operationele machtigingen

Drie soorten bedieningsrechten om in te loggen.

Handmatige, halfautomatische en automatische acties van het apparaat kunnen allemaal via de interface worden uitgevoerd





Stofkap:

Nummer Project Technische parameters Opmerking
1 componeren Legering, ponsplaat, FFU, afdichtstrip
2 bedenken Transparent kan de toestand van de coating in realtime observeren. FFU-purging micro-positieve druk zorgt ervoor dat de externe omgeving beter is dan die van klasse 1.000 in de externe omgeving
3 uitlaat De buitenafdekking is gereserveerd voor organische uitlaatpoorten en de interfacegrootte is DN80



Configureer de controlelijst:

Hoofdconfiguratie:

Nummer Naam Merk De locatie van het merk
1 PLC Siemens Duitsland
2 Servomotor Panasonic China
3 Frequentieomvormers INVT China
4 HMI Kunlun-tonaliteit Japan
5 Handelswijze NSK/FAG Japan/Duitsland
6 Miniatuur stroomonderbrekers Schneider/CHINT Frankrijk/China
7 relais Schneider Frankrijk
8 Lucht schakelaar Schneider/CHINT Frankrijk/China



Apparaatbeveiligingsconfiguratie:

1 Noodschakelaar Het schone deksel, de bedieningsinterface, de elektrische schakelkast en andere posities zijn uitgerust met EMO-schakelaars en meerdere punten kunnen snel worden gestopt in geval van nood
2 Veiligheidsvergrendelingen De bron van machinegevaren maakt gebruik van een fail-safe hardware-vergrendelingsapparaat, dat het werk stopt van eenheden die letsel kunnen veroorzaken wanneer de beschermkap van de apparatuur wordt geopend.
3 Geluids- en lichtalarm De apparatuur wordt geïnstalleerd met een akoestisch en visueel alarmapparaat op een opvallende of door de klant gespecificeerde positie
4 Schone dekking De apparatuur is geïsoleerd door een buitenkap en de stofkap wordt uit de buurt van de externe omgeving gehouden, terwijl wordt voorkomen dat personeel tijdens bedrijf binnendringt
5 Ventilatie en uitlaat De coating van organische vluchtige gassen is ontworpen met een uitlaataansluiting
6 ander Het ontwerp van de apparatuur voor het gebruik van water, elektriciteit en chemicaliën voldoet aan de nationale veiligheidsnormen
