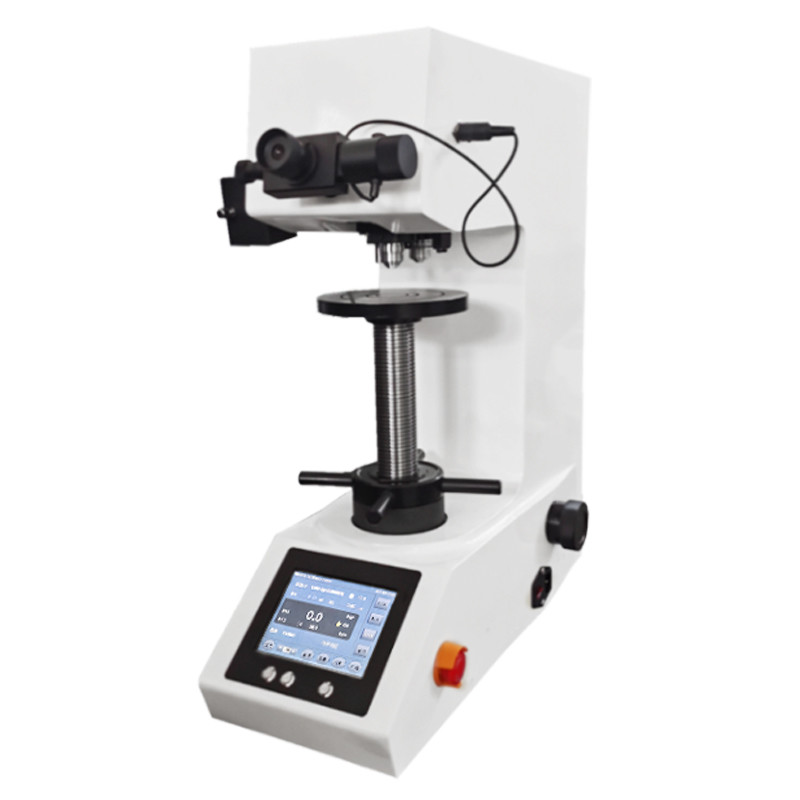

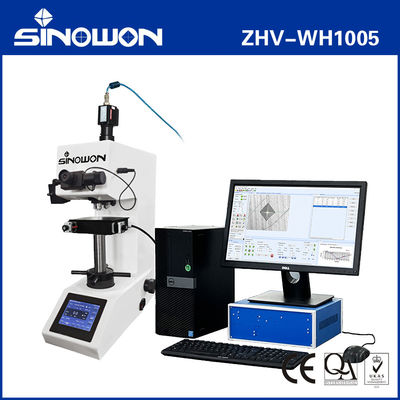

Automatische Macro Vickers hardheidstestmachine AutoVicky ZHV-WH0503

Automatische MacroVickers Hardheidstester AutoVicky ZHV-WH0503

De Vickers-methode is gebaseerd op een optisch meetsysteem, het specificeert een reeks lichte belastingen met behulp van een diamantindenter om een indruk te maken die wordt gemeten en omgezet in een hardheidswaarde. Het is zeer nuttig voor het testen van een breed scala aan materialen, maar testmonsters moeten worden gepolijst om het meten van de grootte van de indrukken mogelijk te maken. Een vierkante basis piramidevormige diamant wordt gebruikt voor het testen in de Vickers-schaal. Typisch zijn de belastingen zeer licht, variërend van 10 g tot 1 kgf, hoewel "Macro" Vickers-belastingen kunnen oplopen tot 50 kg of meer.

Introductie:

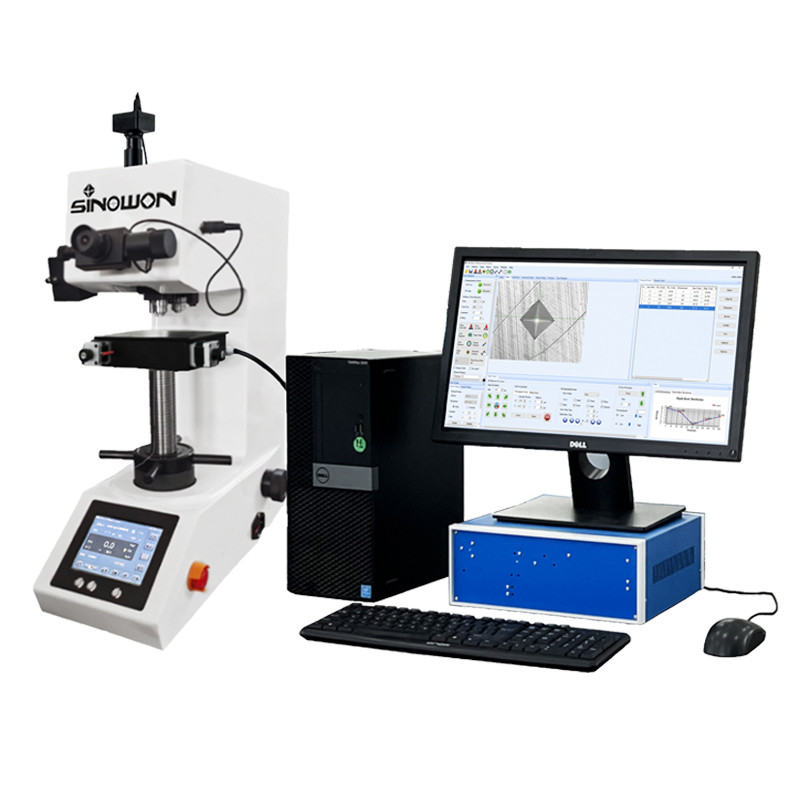

De AutoVicky ZHV-WH-serie is een automatisch macro-Vickers hardheidstest systeem met machine vision, gemotoriseerd X-Y platform en computersoftwaresysteem, het wordt toegepast om Vickers hardheidsschalen van metalen, keramiek en composieten te testen. Omdat de testindruk zeer klein is in een Vickers-test, is deze nuttig voor een verscheidenheid aan toepassingen: het testen van zeer dunne materialen zoals folies of het meten van het oppervlak van een onderdeel, kleine onderdelen of kleine gebieden, het meten van individuele macrostructuren, of het meten van de diepte van het harden van de behuizing door een onderdeel te doorsnijden en een reeks indrukken te maken om een profiel van de verandering in hardheid te beschrijven.

Producteigenschap:

• Uitstekende Boldy van Macro Vickers Hardheidstesters met lineaire verplaatsing hefstructuur voor het gewichtsbelastingssysteem.
• Nauwkeurig zes-klasse doodgewicht systeem van 0,5 kgf tot 10 kgf, en automatisch laden, verblijven en lossen tijdens het testproces
• Stabiele automatische revolver met 3-werkposities, MacroVickers diamantindenter, 10x en 40x objectief worden geïnstalleerd op één focusvlak.
• High-definition optisch pad met 5MPixel Camera maakt de hardheidsindruk scherp, de videovergroting is meer dan 2000x, het maakt de meting van kleine indrukken gemakkelijk.
• Gemotoriseerd X-Y platform met metaalformaat 110x100mm en meetslag is 50x50mm, het kan worden geprogrammeerd om de Vickers hardheid van het monster automatisch te testen.
• Krachtige automatische Vickers testsoftware ATS-100 met slimme testfuncties Windows besturingssysteem, Word, Excel, PDF en andere aangepaste output rapporten zijn beschikbaar.

Specificatie:

Introductie van Vickers en Knoop Meetsoftware

Software Voordelen:

1. Het kan panoramisch scannen realiseren, de algemene afbeelding van het product naar de computer scannen, elke positie selecteren en het product zal automatisch naar de vereiste positie bewegen.

2. Het kan 17 manieren van padplanning ondersteunen, elk nummer instellen, zoals 30 puntcoördinaten, klik op start en de machine zal automatisch 30 puntmetingen voltooien zonder handmatige bediening, automatisch laden, automatisch scherpstellen en automatisch meten.

3. Uitgerust met optionele Z-as motor en auto-focus systeem, is het niet nodig om handmatig de brandpuntsafstand te vinden, en de machine focust automatisch. Alle stappen worden voltooid door software om handmatige meetfouten te voorkomen.

Basisfunctie:

● De automatische herkenningsmogelijkheid van indrukafbeeldingen is toonaangevend en de detectie-efficiëntie, stabiliteit en nauwkeurigheid van detectieresultaten zijn hoog.

●​ Twee soorten kalibratie: optische kalibratie, (handmatige / automatische) hardheidsblokkalibratie. Het hardheidsblok ondersteunt meerdere gemiddelden, willekeurige meerdere standaardblokken en segmentkalibratie en geprefereerde meting.

●​ Naast automatische meting zijn er drie handmatige meetopties: vierzijdige meting, diagonale meting en vierpuntsmeting (de volgorde van vier vertexselectie kan willekeurig zijn).

●​ Drie soorten indrukmogelijkheden worden ondersteund: "Rechthoek", "Rood Kruis" en "Cirkelvormig".

●​ Tijdens handmatige meting heeft het de functie van een vergrootglas, wat handig is om de indrukvertexpositie te vinden;

●​ De unieke sneltoetsfunctie kan de geselecteerde vertex snel verplaatsen om de meetbewerking efficiënter te maken.

●​ Bied pixelafstand en fysieke afstand van de indrukdiagonaal en bereken HV / HK waarde onder de huidige belasting in real time.

●​ Automatisch schakelen van de revolver (schakelen van objectief en indenter).

●​ 5 miljoen digitale camera's om indrukvideo op de computer weer te geven. Het kan afbeeldingen vastleggen en opslaan.

●​ Real time weergave en update van de status van de huidige hardheidstester: huidige indenter / objectief, belastingstijd, laadkracht, etc.

●​ De afstand tussen twee punten kan handmatig worden gemeten; Meerdere groepen afstanden kunnen ook tegelijkertijd op de video of afbeelding worden weergegeven.

●​ In het geval van verschillende resoluties, verschillende objectieven en verschillende belastingen, selecteert de software automatisch de beste kalibratiecoëfficiënt.

●​ Alle testpuntinformatie kan afzonderlijk of volgens de eisen van de klant worden geïdentificeerd en gemarkeerd. De testpuntidentificatie-informatie wordt weergegeven in de testwaardevolgordetabel en het indrukdiagram voor eenvoudige query. Deze functie is erg belangrijk voor verdere analyse en verwerking.

●​ Raadpleeg GB, DIN, ISO, ASTM en andere Hardheid Conversie standaarden om te realiseren: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Oppervlakte Rockwell: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; realiseer wederzijdse conversie tussen hardheidswaarden zoals Brinell HBS en Brinell HBW.

●​ Bij het meten van de geharde laag padvolgorde zijn er meerdere flexibele initialisatiemodi, die automatisch de vorige padvolgorde opslaan en importeren; De meetpad kan ook naar wens worden opgeslagen voor herladen.

●​ De padvolgordemeting resulteert automatisch in de bijbehorende geharde laagdikte waarde en hardheidsveranderingscurve.

●​ Meerdere analysemodi kunnen worden geselecteerd voor meetgegevens; Alle resultaten kunnen in een grafisch rapport worden gezet.

●​ Rapportinhoud en -formaat kunnen flexibel worden ingesteld en WORD- en EXCEL-documenten kunnen automatisch worden gegenereerd.

●​ Wachtwoord en beheerautoriteit kunnen worden ingesteld: gewone operators kunnen alleen hardheid meten volgens de ingestelde instellingen.

●​ De ingebouwde standaard hardheidswaarde conversietool kan de gemeten hardheidswaarde automatisch converteren volgens de tabel en deze in de resultattabel weergeven.

Geavanceerde Functie:

●​ Automatische focusfunctie. Automatische focus van indruk kan worden gerealiseerd en de focus tijd van één indruk is 2-5 seconden. (Om deze functie te realiseren, moet de ZHV-VH1010 worden uitgerust met motor Z-as en auto-focus systeem)

●​ Route planning functie. Als een uitbreiding van de afstandsmeetfunctie wordt de nauwkeurige planning van 17 modi van het te meten pad voltooid door met de muis op de afbeelding te klikken.

1) Vrije puntselectie: klik op elke positie van de afbeelding om het te meten pad te worden.

2) Willekeurige richting: selecteer een startpunt en een rechte lijnsegment in elke richting.

3) Randnormaal: klik in de buurt van de rand om automatisch normale lijnsegmenten te genereren.

4) Twee punt normaal: selecteer de twee uiteinden van de rand om het midden normale lijnsegment te genereren.

5) Hoekbissectrice: drie punten construeren hoeken om hoekbissectricesegmenten te genereren.

6) Cirkelvormige route: tweepunts centrering / straal, het genereren van een pad in de tijd.

7) Randcontour: klik in de buurt van de rand om automatisch een pad langs de rand te genereren.

8) Rand equidistant: klik de afstand langs de rand om equidistante lijnsegmenten te genereren.

9) Zaagtandgolfvorm: de periode, tandhoogte en tandsymmetrie kunnen kwantitatief worden ingesteld.

10) Midden van twee punten: selecteer twee punten op de afbeelding om het middelpunt te genereren als het te meten pad.

11) Lijn: klik op een startpunt, rechte lijnsegment in elke richting en variabele afstand in het midden.

12) Multiline: multiline waypoints.

13) Zigzag: zigzag multiline.

14) Interpolatie: voeg een vast aantal / afstand van padpunten in tussen twee punten.

15) Matrix: het padpunt van de rechthoekige array.

16) Wiel: wielpadpunt.

17) Ring: cirkelvormig padpunt.

●​ Bied indenter / lens offset kalibratiefunctie om de mechanische afwijking tussen indenter en lens te elimineren en de totale fout van het systeem te corrigeren, om de nauwkeurigheid van de hardheidstestresultaten te verbeteren.

●​ Randscanfunctie. Door de beweging van het XY automatische platform kan de rand van het opgegeven object worden gescand en kan de objectrandcontour worden getekend.

●​ Panoramische lasfunctie. Door de "panoramische scan" functie kunt u een panorama binnen een gespecificeerd bereik verkrijgen en elke padplanning op de kaart maken.

●​ Regionale Modus & continue test functie. Voor meerdere indrukken die in hetzelfde gezichtsveld kunnen bestaan, kan de gebiedsmodus worden geselecteerd en worden alleen de indrukken binnen het ingestelde bereik in overweging genomen tijdens elke meting. Wanneer de gebiedsmodus is ingeschakeld tijdens continu testen, kan de testonderbreking veroorzaakt door meerdere indrukken in hetzelfde gezichtsveld worden vermeden. Oppervlaktecorrectiefunctie.

●​ Oppervlaktecorrectiefunctie. Het voldoet aan tabel I en tabel II van ASTM E384 standaard en biedt test- en correctie-eisen voor gebogen onderdelen zoals ballen en staven.

●​ Hoekcorrectiefunctie. De hoekafwijking tussen het platform en de camera kan worden geëlimineerd door de automatische correctie van de hoek en de positioneringsnauwkeurigheid van het platform kan worden verbeterd.

●​ Breuktaaiheid functie. De functie van breuktaaiheid kan worden gecontroleerd om indrukbreuktaaiheidgegevens te meten.

●​ Multi sample panoramische lasfunctie. Panoramisch lassen kan tegelijkertijd voor meerdere monsters worden uitgevoerd en vervolgens kan padplanning op deze panorama's worden gedaan. Ten slotte werd het continue testen voltooid.

De specificatie van gemotoriseerd X-Y platform VMP-505:

●​ Automatisch XY platform met stappenmotorsysteem: ruimtevaartkwaliteit verwerkingstechnologie

●​ Superieure afdichtingsprestaties zorgen voor de stabiliteit van de langdurige herstel nauwkeurigheid

●​ Platformgrootte: 255mmx205mm

●​ Maximale verplaatsing in XY-richting: 50X50mm eisen), minimum stap: 0.625um

●​ Antwoordnauwkeurigheid: eenrichtingsbereik ≤ 10um

●​ Scannen hele cursus ≤ 20um

●​ Optioneel Groter gemotoriseerd X-Y Platform VMP1111

●​ X-Y Reisgrootte: 110x110mm en Platformgrootte: 310mmx255mm
