Automatische Macro Vickers hardheidstester AutoVicky ZHV-WH-serie

Automatische MacroVickers hardheidstester AutoVicky ZHV-WH-serie

De Vickers-methode is gebaseerd op een optisch meetsysteem en specificeert een bereik van lichte belastingen met behulp van een diamanten inperker om een inperking te maken die wordt gemeten en omgezet in een hardheidswaarde.Het is zeer nuttig voor testen op een breed scala aan materialen.De testmonsters moeten echter gepolijst worden om de afdrukgrootte te kunnen meten.van 10 gm tot 1 kgf, hoewel "Macro" Vickers-belastingen kunnen variëren tot 50 kg of meer.

Ik...Inleiding:

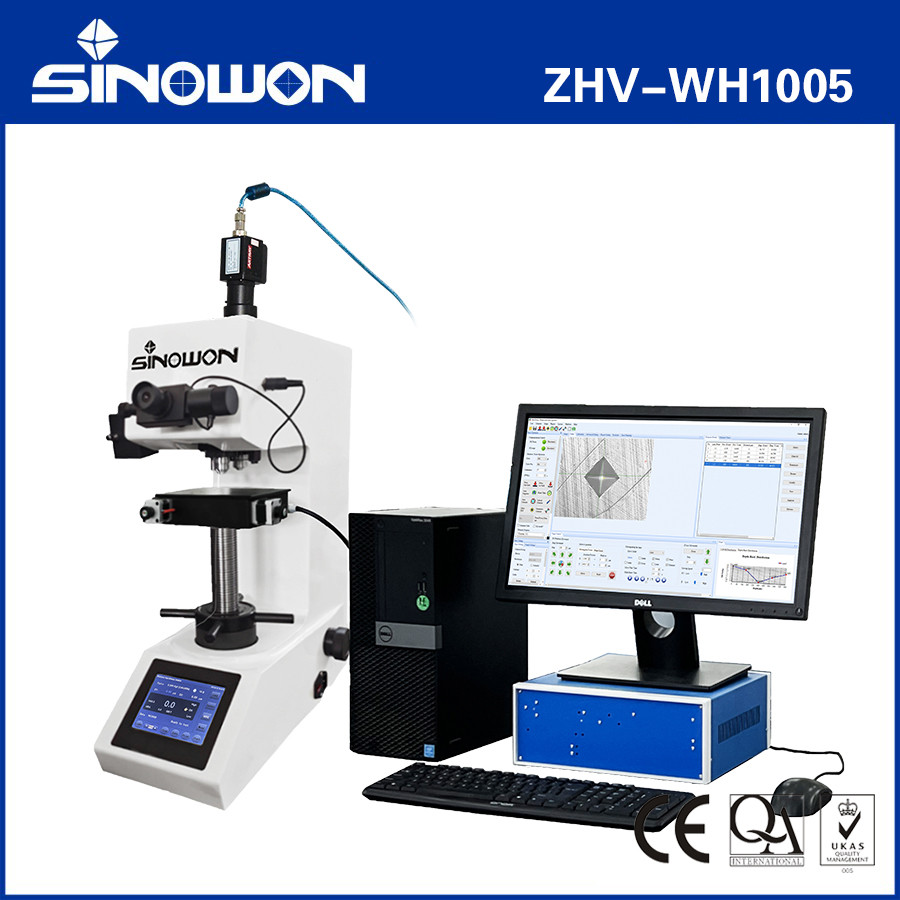

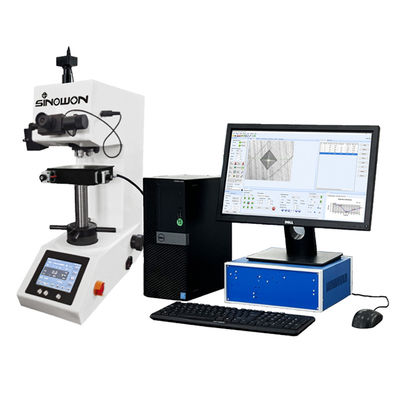

AutoVicky ZHV-WH-serie is een automatisch macro-Vickers hardheidstestsysteem met machine vision, gemotoriseerd X-Y-platform en computersoftware systeem,het wordt toegepast om Vickers hardheidsschaal van metalen te testenAangezien de testindeling in een Vickers-test zeer klein is, is deze handig voor verschillende toepassingen:het testen van zeer dunne materialen zoals folies of het meten van het oppervlak van een onderdeel, kleine onderdelen of kleine oppervlakken, meten van individuele macrostructuren,of het meten van de diepte van de hardheid door een onderdeel te snijden en een reeks indentaties te maken om een profiel van de hardheid te beschrijven.

Productkenmerken:

• Uitstekende Boldy van Macro Vickers hardheidstester met een lineaire verplaatsingsopheffingsstructuur voor het gewichtsbelastingssysteem.
• Precieze Six-Class deadweight-systeem van 0,5 kgf tot 10 kgf, en automatisch laden, huisvesten en lossen tijdens het testproces
• Stabiel automatisch torentje met 3-werkpositie, MacroVickers diamanten indenter, 10x en 40x objectieven worden op één brandpunt geplaatst.
• High-definition optische pad met 5MPixel Camera maakt de hardheid indeling scherp, de video vergroting is meer dan 2000x, het maakt de meting van kleine indeling gemakkelijk.
• Een gemotoriseerd X-Y-platform met een metalen grootte van 110x100mm en een meetstok van 50x50mm, kan worden geprogrammeerd om de Vickers-hardheid van het monster automatisch te testen.
• Krachtige automatische Vickers-testsoftware ATS-100 met slimme testfuncties Windows besturingssysteem, Word, Excel, PDF en andere Op maat gemaakte uitvoerrapporten zijn beschikbaar.

Specificatie:

Invoering van Vickers en Knoop meetsoftware

Softwarevoordelen:

1Het kan panoramisch scannen, de totale afbeeldingen van het product naar de computer scannen, elke positie selecteren en het product zal automatisch naar de gewenste positie gaan.

2. Het kan 17 manieren van padplanning ondersteunen, stel elk aantal, zoals 30 punten coördinaten, klik op start, en de machine zal automatisch voltooien 30 punt meting zonder handmatige bediening,automatisch laden, automatisch scherpstellen en automatisch meten.

3. Uitgerust met optioneel Z-as motor en autofocus systeem, is het niet nodig om de brandpuntsafstand handmatig te vinden, en de machine scherpt automatisch.Alle stappen worden door software uitgevoerd om handmatige meetfouten te voorkomen.

Basisfunctie:

● De automatische herkenningsmogelijkheid van de afdruk is toonaangevend en de detectie-efficiëntie, stabiliteit en nauwkeurigheid van de detectieresultaten zijn hoog.

● Twee soorten kalibratie: optische kalibratie, (handmatige/automatische) kalibratie van hardheidsblokken.willekeurige meerdere standaardblokken en gesegmenteerde kalibratie en voorkeursmeting.

● Naast de automatische meting zijn er drie handmatige metingsmogelijkheden:diagonale meting en vierpuntsmeting (de volgorde van de keuze van vier toppen kan willekeurig zijn).

● Er zijn drie soorten indentatiemerkingen: "Rectangle", "Red Cross" en "Circular".

● Bij handmatige metingen heeft het de functie van een vergrootglas, waardoor de positie van de punt van de indentatie gemakkelijk kan worden gevonden;

● De unieke toetsenbordkortingsfunctie kan de geselecteerde top snel verplaatsen om de meetoperatie efficiënter te maken.

● Geef de pixel afstand en de fysieke afstand van de indentatie diagonale, en berekenen HV / HK waarde onder de huidige belasting in real time.

● Automatische schakeling van de torent (schakeling van de objectieflens en de indenter).

● Vijf miljoen digitale camera's die een video van de inperking op de computer kunnen weergeven.

● In realtime weergeven en bijwerken van de status van de huidige hardheidstester: huidige indenter / objectieflens, laadhoudtijd, laadkracht, enz.

● De afstand tussen twee punten kan handmatig worden gemeten; meerdere groepen afstanden kunnen tegelijkertijd op de video of op de afbeelding worden weergegeven.

● Bij verschillende resoluties, verschillende objectieven en verschillende belastingen selecteert de software automatisch de beste kalibratiecoëfficiënt.

● Alle informatie over de testpunten kan afzonderlijk of volgens de eisen van de klant worden geïdentificeerd en gemarkeerd.De informatie voor de identificatie van het testpunt wordt weergegeven in de tabel van de testwaardevolgorde en in het inperkingsschema voor een gemakkelijke vraag.Deze functie is van groot belang voor de analyse en verwerking.

● Zie GB, DIN, ISO, ASTM en andere hardheidsomrekeningsnormen om te realiseren: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; realiseer wederzijdse omzetting tussen hardheidswaarden zoals Brinell HBS en Brinell HBW.

● Bij het meten van de sequentie van het pad van de geharde laag zijn er meerdere flexibele initializatiemodi, die automatisch de vorige padsequentie opslaan en importeren;Het meetpad kan ook worden opgeslagen als gewenst voor herladen.

● De resultaten van de padvolgorde worden automatisch weergegeven met de overeenkomstige dieptewaarde van de geharde laag en de curve van de hardheid.

● Voor meetgegevens kunnen meerdere analysemodi worden geselecteerd; alle resultaten kunnen worden ingesteld in een grafisch rapport.

● De inhoud en het formaat van het rapport kunnen flexibel worden ingesteld en WORD- en EXCEL-documenten kunnen automatisch worden gegenereerd.

● Het wachtwoord en de beheersautoriteit kunnen worden ingesteld: gewone gebruikers kunnen alleen de hardheid meten volgens de ingestelde instellingen.

● De ingebouwde standaard hardheidswaarde-omrekeningstool kan de gemeten hardheidswaarde automatisch omzetten volgens de tabel en deze in de resultaattabel vermelden.

Geavanceerde functie:

● Automatische scherpstelling.Automatische scherpstelling van de indentatie kan worden gerealiseerd, en de scherpstellingstijd van een enkele indentatie is 2-5 seconden.de ZHV-VH1010 moet zijn uitgerust met een motor met Z-as en een automatisch scherpstel systeem)

● Routeplanning.Als uitbreiding van de afstandsmetingsfunctie wordt de nauwkeurige planning van de 17 modus van het te meten traject voltooid door met de muis op het beeld te klikken.

1)Vrije puntkeuze: klik op elke positie van het beeld om het te meten pad te worden.

2)Willekeurige richting: selecteer elk beginpunt en een rechte lijnsegment in elke richting.

3)Rand normaal: klik op de rand om automatisch normale lijnsegmenten te genereren.

4)Twee punten normaal:Selecteer de twee uiteinden van de rand om het midden normale lijnsegment te genereren.

5)Hoekwijk: drie punten bouwen hoeken om hoek-bicectorsegmenten te genereren.

6)Circulaire route: tweepuntscentering / straal, het genereren van een pad in de tijd.

7)Randcontouren: klik in de buurt van de rand om automatisch een pad langs de rand te maken.

8)Rande gelijk afstand:Klik op de afstand langs de rand om gelijkgelegen lijnen te genereren.

9)Zaagtandgolfvorm: de periode, tandhoogte en tandsymmetrie kunnen kwantitatief worden bepaald.

10)Centrum van twee punten: selecteer twee punten op de afbeelding om het middelpunt te genereren als het te meten pad.

11)Lijn:klik op elk startpunt, een rechte lijnsegment in elke richting en een variabele afstand in het midden.

12)Multiline:meerlijnse wegpunten.

13)Zigzag:zigzag-multiline.

14)Interpolatie:een vast aantal/afstand van padpunten tussen twee punten invoegen.

15)Matrix:het padpunt van de rechthoekige matrix.

16)Wiel:punt van het wielpad.

17)Ring:cirkelpadpunt.

● VoorzienIndenter / lens offset kalibratie functieom de mechanische afwijking tussen indenter en lens te elimineren en de algemene fout van het systeem te corrigeren, teneinde de nauwkeurigheid van de hardheidstestresultaten te verbeteren.

● Rande scannen functie.Door de beweging van het automatische XY-platform kan de rand van het gespecificeerde object worden gescand en kan de contour van de rand van het object worden getekend.

● Panorama splicing functie.Via de functie "panoramisch scannen" kunt u binnen een bepaald bereik een panorama verkrijgen en elke routeplanning op de kaart maken.

● Regionale modus en continu testenfunctie.Voor meerdere inhakken die in hetzelfde gezichtsveld kunnen bestaan, kan de gebiedsstijl worden geselecteerd en worden tijdens elke meting alleen de inhakken binnen het ingestelde bereik in aanmerking genomen.Wanneer de zone-modus tijdens continue tests is ingeschakeld, kan de testonderbreking veroorzaakt door meerdere indentaties in hetzelfde gezichtsveld worden vermeden.

● Oppervlaktecorrectiefunctie.Het voldoet aan tabel I en tabel II van de ASTM-norm E384 en bevat test- en correctievereisten voor gebogen onderdelen zoals kogels en staven.

● Hoekcorrectiefunctie.De hoekverschillen tussen het platform en de camera kunnen worden geëlimineerd door automatische correctie van de hoek en de positiegewogenheid van het platform kan worden verbeterd.

● Fractuursterktefunctie.De functie van de breuksterkte kan worden gecontroleerd om gegevens over de breuksterkte van de indentatie te meten.

● Multi-monster panorama splicing functie.De panorama-splicing kan tegelijkertijd voor meerdere monsters worden uitgevoerd en vervolgens kan op deze panorama's een padplanning worden uitgevoerd.

De specificatie van het gemotoriseerde X-Y-platform VMP-505:

● Automatisch XY-platform met stappenmotor: verwerkingstechnologie voor de luchtvaart

● Een superieure afdichting zorgt voor de stabiliteit van de accuraatheid van het herstel op lange termijn

● Plattformgrootte: 255mmx205mm

● Maximale verplaatsing in XY-richting: 50X50mm vereisten), minimale stap: 0,625um

● Reactie nauwkeurigheid: eenrichtingsverloop ≤ 10 μm

● Scannen van de gehele loop ≤ 20um

● Optioneel Grotere gemotoriseerde X-Y-platform VMP1111

● X-Y Reisgrootte:110x110mm en Platformgrootte: 310mmx255mm
