Automatisch digitaal micro-Vickers hardheidstester optisch meetsysteem

Automatische MicroVickers hardheidsmeter AutoVicky ZHV-VH2005

Invoering:

De Vickers-methode is gebaseerd op een optisch meetsysteem. Het specificeert een reeks lichte belastingen met behulp van een diamanten indenter om een ​​inkeping te maken die wordt gemeten en omgezet in een hardheidswaarde. Het is erg handig voor het testen op een groot aantal soorten materialen, maar testmonsters moeten worden gepolijst om de grootte van de afdrukken te kunnen meten. Voor het testen op de Vickers-schaal wordt een piramidevormige diamant met vierkante basis gebruikt. Normaal gesproken zijn ladingen erg licht, variërend van 5 gf tot 2 kgf, hoewel "Macro" Vickers-ladingen kunnen oplopen tot 50 kg of meer.

Micro Vickers-hardheidsmethoden worden gebruikt om te testen op metalen, keramiek en composieten - vrijwel elk type materiaal. Omdat de testindrukking bij een Vickers-test erg klein is, is deze nuttig voor een verscheidenheid aan toepassingen: het testen van zeer dunne materialen zoals folies of het meten van het oppervlak van een onderdeel, kleine onderdelen of kleine gebieden, het meten van individuele microstructuren, of het meten van de diepte van verharding door een onderdeel in secties te verdelen en een reeks inkepingen te maken om een ​​profiel van de verandering in hardheid te beschrijven.

Korte introductie:

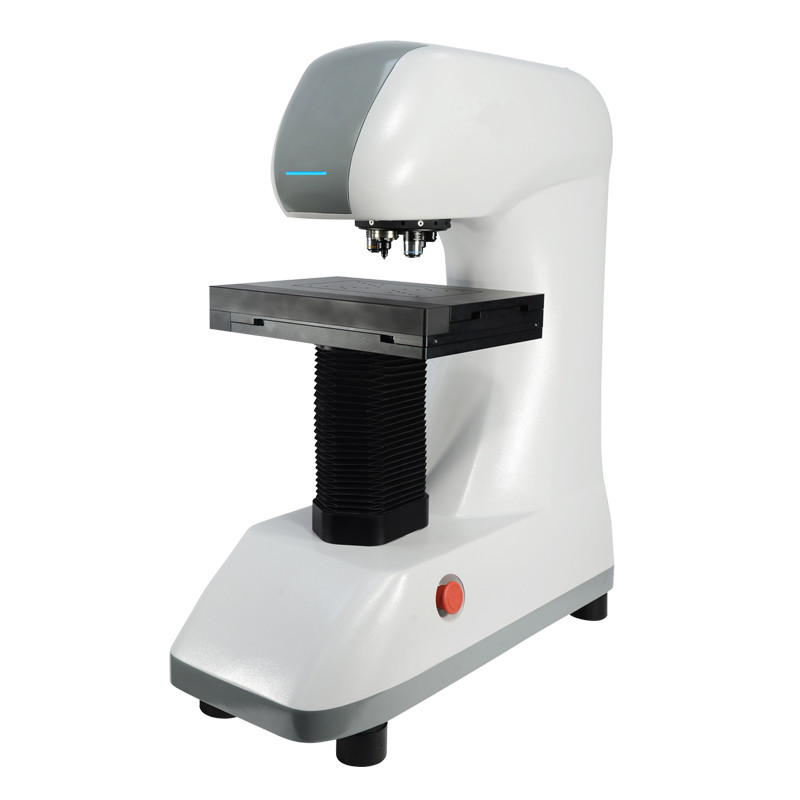

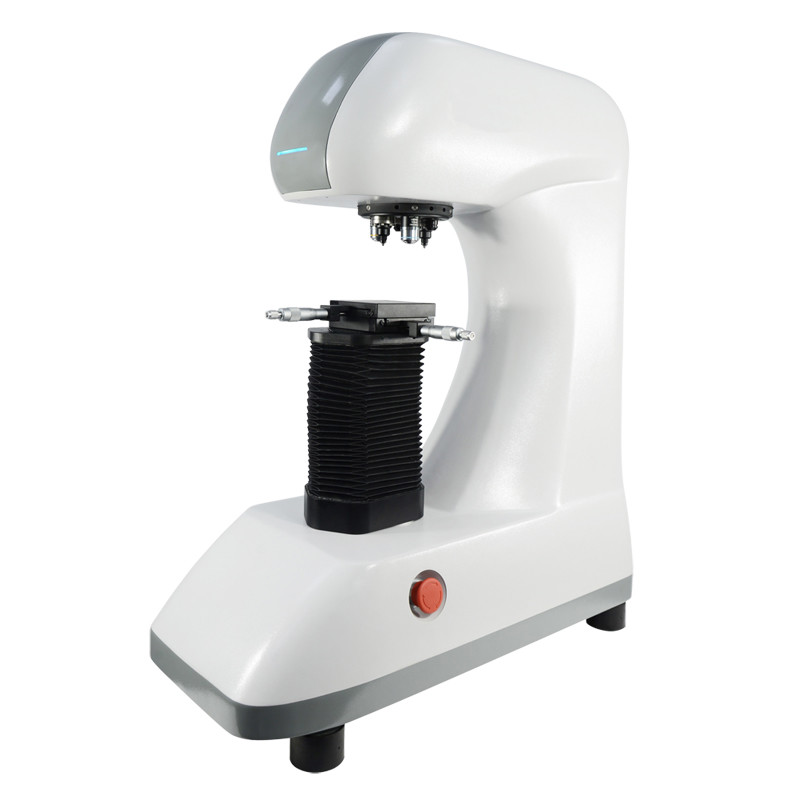

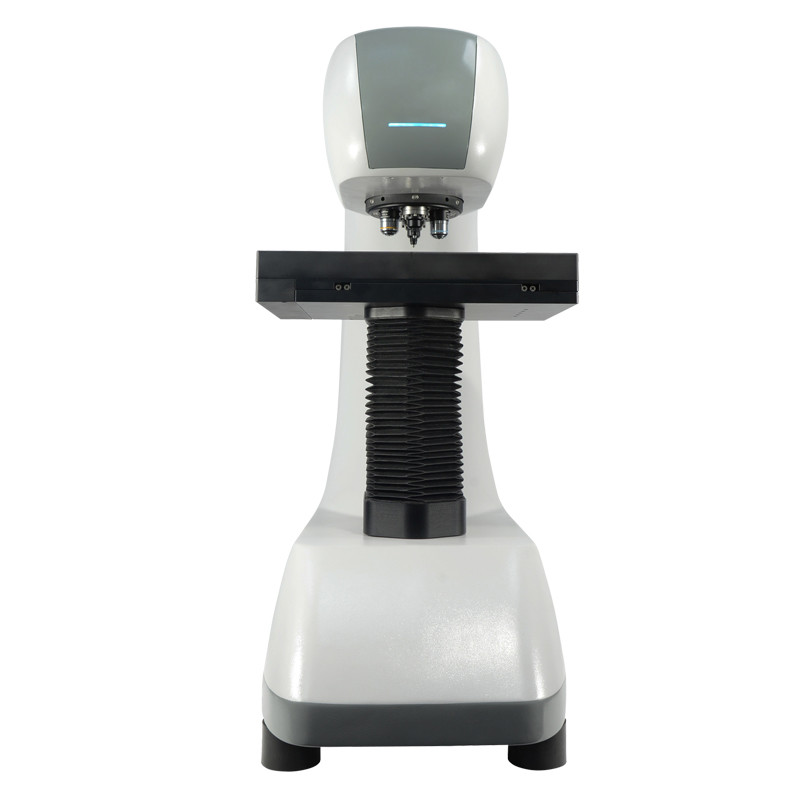

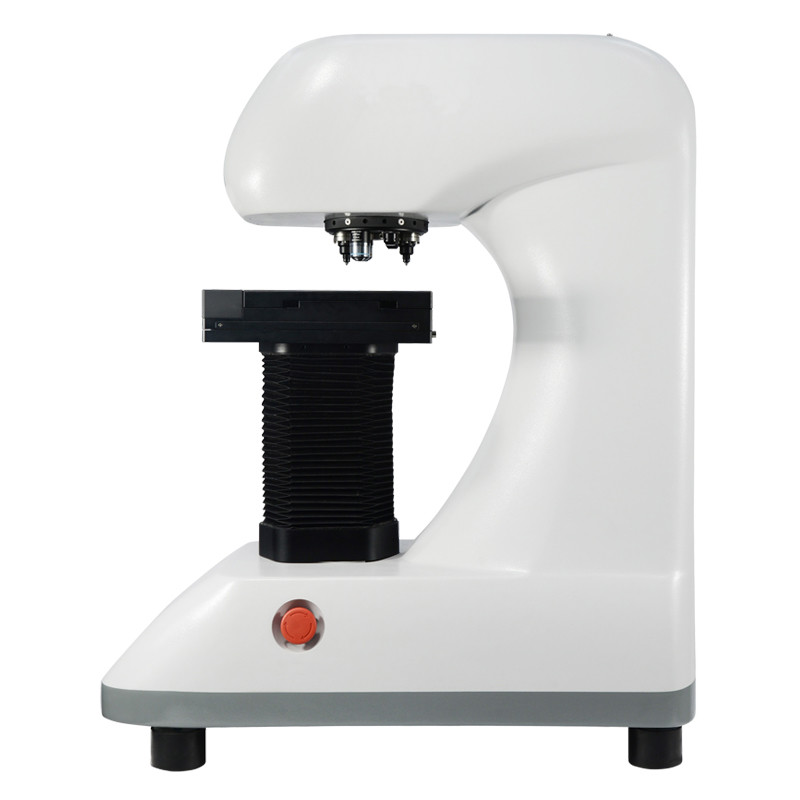

AutoVicky ZHV-VH2005 is een automatisch micro-Vickers-hardheidstestsysteem met machine vision, gemotoriseerd XY-platform, optioneel autofocussysteem en computersoftwaresysteem ATS-300, het heeft automatische metingen over de inkeping van Vickers, elimineert menselijke bedieningsfouten, verbetert de werkefficiëntie grotendeels, maakt de meting van hardheidstests nauwkeuriger en ongecompliceerder.

Kenmerken:

• Uitstekende Boldy van VH2005A Micro Vickers hardheidstesters met lineaire verplaatsingshefstructuur voor het gewichtslaadsysteem.
• Nauwkeurig loadcelsysteem van 5gf tot 2000gf, en automatisch laden, stilstaan ​​en lossen tijdens het testproces

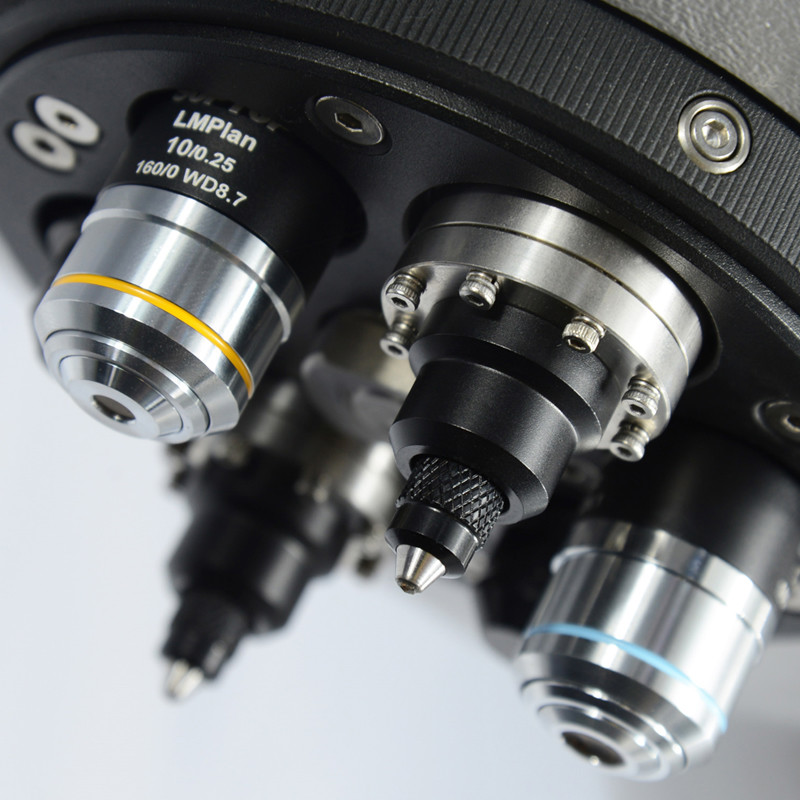

• Stabiele automatische toren met 6 werkposities, MicroVickers diamanten indenter, 10x en 50x objectief geïnstalleerd op één focusvlak.
• High-definition optisch pad met 8 MPixel-camera maakt de hardheid scherp, de videovergroting is meer dan 2000x, het maakt het meten van kleine inkepingen gemakkelijk.
• Gemotoriseerd XY-platform met een metaalafmeting van 110x100 mm en een meetstok van 120x120 mm. Het kan worden geprogrammeerd om de Vickers-hardheid van het monster automatisch te testen.
• Z-as autofocus focussysteem standaard meegeleverd

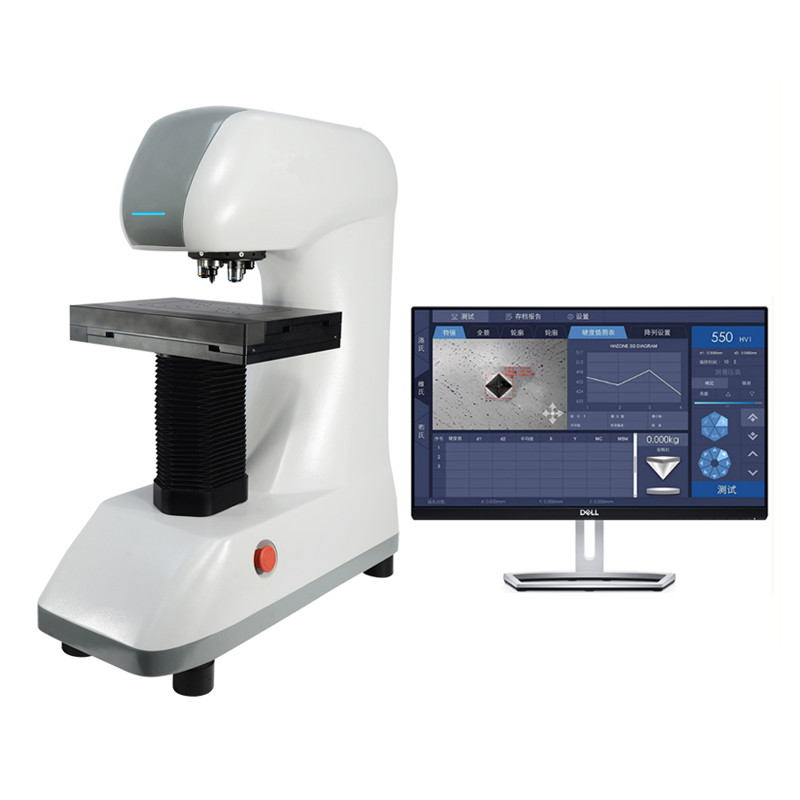

• Krachtige automatische Vickers-testsoftware ATS-300 met slimme testfuncties
• Windows-besturingssysteem, Word, Excel, PDF en andere aangepaste uitvoerrapporten zijn beschikbaar.

Specificatie:

Introductie van Vickers en Knoop meetsoftware

Softwarevoordelen:

●​ Het kan panoramisch scannen realiseren, de algemene afbeeldingen van het product naar de computer scannen, een willekeurige positie selecteren en het product automatisch naar de gewenste positie verplaatsen

● Het kan 17 manieren van padplanning ondersteunen, een willekeurig aantal instellen, zoals 30-punts coördinaten, klik op start, en de machine voltooit automatisch de 30-puntsmeting zonder handmatige bediening, automatisch laden, automatische scherpstelling en automatische meting.

●​ Uitgerust met een optionele Z-asmotor en autofocussysteem, hoeft u de brandpuntsafstand niet handmatig te vinden en stelt de machine automatisch scherp. Alle stappen worden softwarematig uitgevoerd om handmatige meetfouten te voorkomen.

Basisfunctie:

●​ Het automatische herkenningsvermogen van inkepingsafbeeldingen is leidend en de detectie-efficiëntie, stabiliteit en nauwkeurigheid van detectieresultaten zijn hoog.

●​ Twee soorten kalibratie: optische kalibratie, (handmatige/automatische) hardheidsblokkalibratie. Het hardheidsblok ondersteunt meerdere middelingen, willekeurige meerdere standaardblokken en gesegmenteerde kalibratie en voorkeursmetingen.

●​ Naast automatische meting zijn er drie handmatige meetopties: vierzijdige meting, diagonale meting en vierpuntsmeting (de volgorde van selectie van vier hoekpunten kan willekeurig zijn).

●​ Drie typen inkepingstekens worden ondersteund: "Rechthoek", "Rode Kruis" en "Circulair".

●​ Tijdens handmatige meting heeft het de functie van een vergrootglas, wat handig is om de positie van het inkepingspunt te vinden;

●​ De unieke sneltoetsfunctie kan het geselecteerde hoekpunt snel verplaatsen om de meetbewerking efficiënter te maken.

●​ Geef de pixelafstand en de fysieke afstand van de inkepingsdiagonaal op en bereken de HV / HK-waarde onder huidige belasting in realtime.

●​ Automatische omschakeling van de turret (omschakeling van objectieflens en indenter).

●​ 5 miljoen digitale camera's om inspringingsvideo op de computer weer te geven. Het kan afbeeldingen vastleggen en opslaan.

●​ Realtime weergave en update van de status van de huidige hardheidsmeter: huidige indenter / objectieflens, houdtijd van de last, laadkracht, enz.

●​ De afstand tussen twee punten kan handmatig worden gemeten; Er kunnen ook meerdere groepen afstanden tegelijkertijd op de video of afbeelding worden weergegeven.

●​ Bij verschillende resoluties, verschillende objectieflenzen en verschillende belastingen selecteert de software automatisch de beste kalibratiecoëfficiënt.

●​ Alle testpuntinformatie kan afzonderlijk of volgens de eisen van de klant worden geïdentificeerd en gemarkeerd. De testpuntidentificatie-informatie wordt weergegeven in de testwaardereekstabel en het inkepingsdiagram, zodat u deze gemakkelijk kunt opvragen. Deze functie is erg belangrijk voor de daaropvolgende analyse en verwerking.

●​ Raadpleeg GB, DIN, ISO, ASTM en andere hardheidsconversienormen om te realiseren: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Oppervlak Rockwell: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; wederzijdse conversie realiseren tussen hardheidswaarden zoals Brinell HBS en Brinell HBW.

●​ Bij het meten van de padvolgorde van de verharde laag zijn er meerdere flexibele instellingsmodi voor initialisatie, die automatisch de vorige padvolgorde opslaan en importeren; Het meettraject kan ook naar wens worden opgeslagen voor herladen.

●​ De meetresultaten van de padvolgorde genereren automatisch de overeenkomstige dieptewaarde van de verharde laag en de hardheidsveranderingscurve.

●​ Er kunnen meerdere analysemodi worden geselecteerd voor meetgegevens; Alle resultaten kunnen in een grafisch rapport worden omgezet.

●​ De inhoud en het formaat van rapporten kunnen flexibel worden ingesteld en WORD- en EXCEL-documenten kunnen automatisch worden gegenereerd.

●​ Wachtwoord en beheerbevoegdheid kunnen worden ingesteld: gewone operators kunnen de hardheid alleen meten volgens de ingestelde instellingen.

●​ De ingebouwde standaard conversietool voor hardheidswaarden kan de gemeten hardheidswaarde automatisch volgens de tabel converteren en in de resultatentabel vermelden.

Geavanceerde functie:

●​Automatische focusfunctie.Automatische scherpstelling van de inkeping kan worden gerealiseerd en de focustijd van een enkele inkeping is 2-5 seconden. (Om deze functie te realiseren moet de ZHV-VH2005 uitgerust zijn met een motor Z-as en een autofocussysteem)

●​Functie voor routeplanning.Als uitbreiding van de afstandsmetingsfunctie wordt de nauwkeurige planning van 17 modi van het te meten pad voltooid door met de muis op de afbeelding te klikken.

1)Gratis puntselectie: klik op een willekeurige positie van de afbeelding om het te meten pad te worden.

2)Willekeurige richting: selecteer een startpunt en een rechtlijnig segment in elke richting.

3)Rand normaal: klik dichtbij de rand om automatisch normale lijnsegmenten te genereren.

4)Twee punt normaal:selecteer de twee uiteinden van de rand om het middelste normale lijnsegment te genereren.

5)Hoek bissectrice: drie punten construeren hoeken om hoekdeellijnsegmenten te genereren.

6)Circulaire route: tweepunts centrering/radius, waardoor een pad in de tijd wordt gegenereerd.

7)Randcontour: klik dichtbij de rand om automatisch een pad langs de rand te genereren.

8)Rand op gelijke afstand:klik op de afstand langs de rand om op gelijke afstand van elkaar gelegen lijnsegmenten te genereren.

9)Zaagtand golfvorm: de periode, tandhoogte en tandsymmetrie kunnen kwantitatief worden ingesteld.

10)Centrum van twee punten: selecteer twee punten op de afbeelding om het middelpunt te genereren als het te meten pad.

11)Lijn:klik op een startpunt, een recht lijnsegment in elke richting en een variabele afstand in het midden.

12)Meerdere regels:waypoints met meerdere lijnen.

13)Zigzag:zigzag-multilijn.

14)Interpolatie:voeg een vast aantal/afstand van padpunten tussen twee punten in.

15)Matrix:de padpunten van de rechthoekige array.

16)Wiel:wielpad punt.

17)Ring:cirkelvormig padpunt.

●​ Biedenkalibratiefunctie voor indenter/lens-offsetom de mechanische afwijking tussen indenter en lens te elimineren en de algehele fout van het systeem te corrigeren, om de nauwkeurigheid van de hardheidstestresultaten te verbeteren.

●​Randscanfunctie.Door de beweging van het XY-automatische platform kan de rand van het opgegeven object worden gescand en kan de objectrandcontour worden getekend.

●​Panoramische splitsfunctie.Via de functie "panoramisch scannen" kunt u een panorama binnen een bepaald bereik verkrijgen en een eventuele routeplanning op de kaart maken.

●​Regionale modus en continu testenfunctie.Voor meerdere inkepingen die in hetzelfde gezichtsveld kunnen voorkomen, kan de gebiedsmodus worden geselecteerd, en tijdens elke meting wordt alleen rekening gehouden met de inkepingen binnen het ingestelde bereik. Wanneer de gebiedsmodus is ingeschakeld tijdens continu testen, kan de testonderbreking veroorzaakt door meerdere inkepingen in hetzelfde gezichtsveld worden vermeden. Oppervlaktecorrectiefunctie.

●​Oppervlaktecorrectiefunctie.Het voldoet aan tabel I en tabel II van de ASTM E384-norm en biedt test- en correctievereisten voor gebogen onderdelen zoals kogels en staven.

●​Hoekcorrectiefunctie.De hoekafwijking tussen het platform en de camera kan worden geëlimineerd door de automatische hoekcorrectie en de positioneringsnauwkeurigheid van het platform kan worden verbeterd.

●​Breuktaaiheidsfunctie.De functie van breuktaaiheid kan worden gecontroleerd om gegevens over de breuktaaiheid van de inkeping te meten.

●​Panoramische splitsingsfunctie voor meerdere monsters.Panoramische splitsing kan voor meerdere monsters tegelijkertijd worden uitgevoerd, en vervolgens kan op deze panorama's een pad worden gepland. Tenslotte werd het continu testen afgerond.

De specificatie van gemotoriseerd XY-platform VMP-1212:

●​ Automatisch XY-platform met stappenmotorsysteem: verwerkingstechnologie van ruimtevaartkwaliteit

●​ Superieure afdichtingsprestaties garanderen de stabiliteit en herstelnauwkeurigheid op lange termijn

●​ Platformgrootte: 260 mm x 250 mm

●​ Maximale verplaatsing in XY-richting: 50X50mm vereisten), minimale stap: 0,625um

●​ Antwoordnauwkeurigheid: volledig bereik in één richting ≤ 3um

●​ Hele traject scannen ≤ 20um

●​ Optioneel groter gemotoriseerd XY-platform VMP1111
