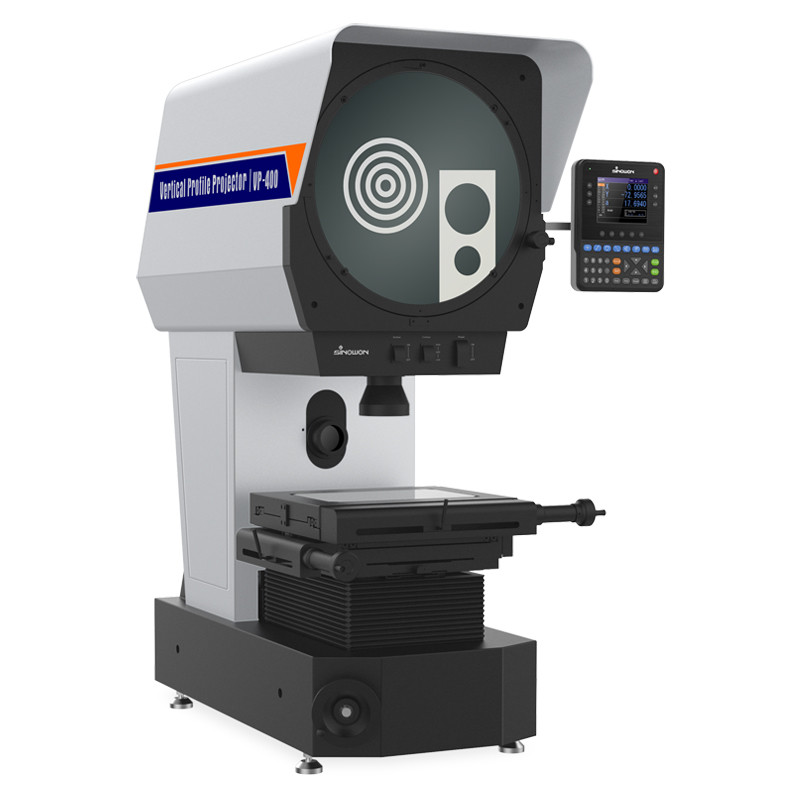

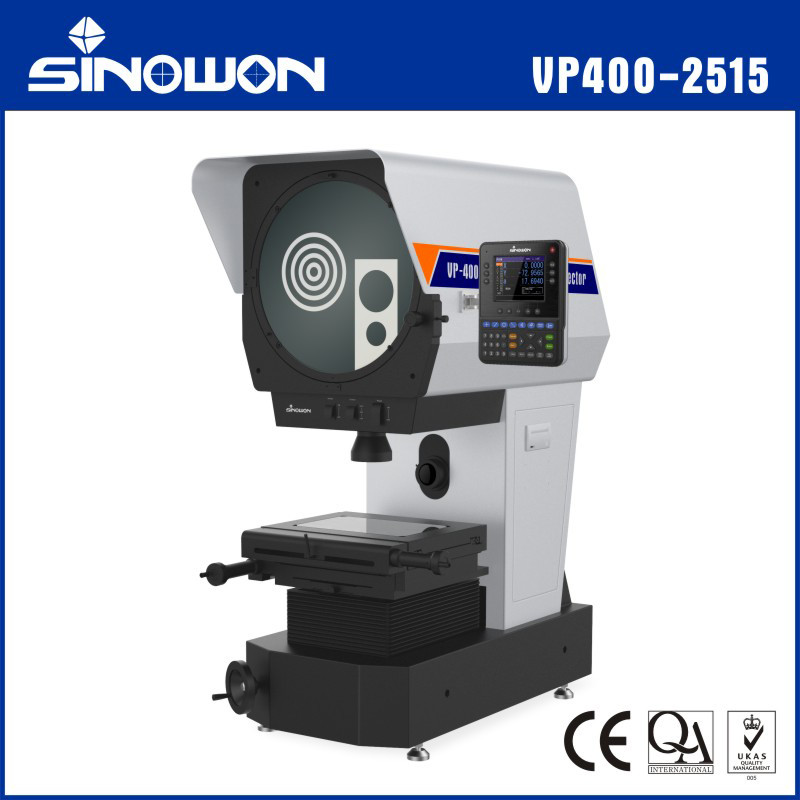

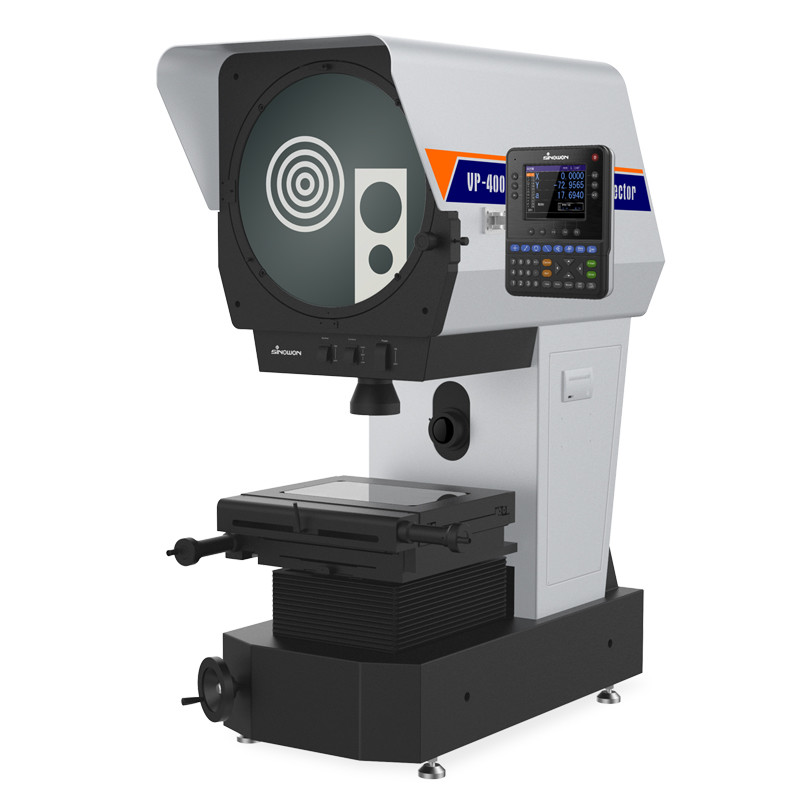

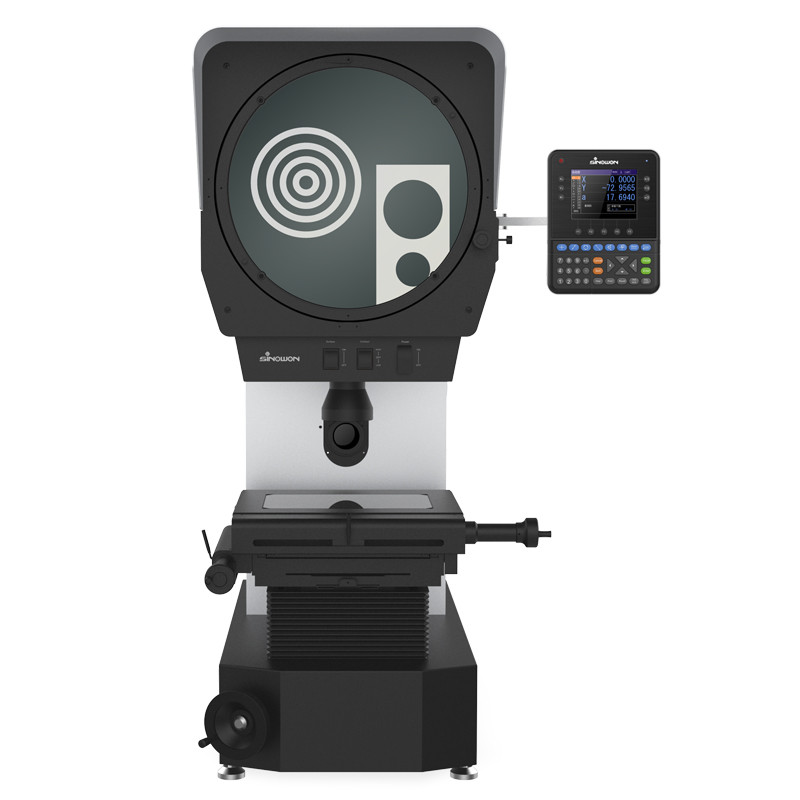

Ø400mm Digitale Verticale Profielprojector VP400-2515
Kenmerken:
● Het liftsysteem maakt gebruik van een kruisrolrail en een precisieschroefaandrijving, waardoor de aandrijving van de lift comfortabeler en stabieler wordt;
● Coatingproces reflector, helderder beeld en geweldige stofdichtheid;
● Verstelbare contour- en oppervlakteverlichting, om te voldoen aan de vraag van verschillende werkstukken;
● Geïmporteerde LED-verlichting met hoog licht en lange levensduur, om te voldoen aan de precisie-meetbehoefte;
● Optisch systeem met hoge resolutie met helder beeld en vergrotingfout is minder dan 0,08%;
● Krachtig Bi-axiaal ventilator koelsysteem, verhoogt de levensduur aanzienlijk;
● Krachtige en kleurrijke DRO DP400, realiseerde snelle en nauwkeurige 2D-meting;
● Ingebouwde mini-printer, kan gegevens afdrukken en opslaan;
● Met standaard 10X objectief, optioneel 5X, 20X, 50X objectief, draaitafel, voetschakelaar, klem, enz.
Specificatie:
| Product |
Ø400mm Digitale Verticale Profielprojector |
| Omgekeerd Beeld |
VP400-2010 (#511-410) |
VP400-2515 (#511-420) |
| Rechtstreeks Beeld |
VP400-2010Z(#511-410Z) |
VP400-2515Z(#511-420Z) |
| Metalen Tafel Afmeting |
308x408mm |
308x408mm |
| Glazen Tafel Afmeting |
198x306mm |
198x306mm |
| Tafel Verplaatsing |
200x100mm |
250x150mm |
| Product Afmeting(L×B×H) |
1003x617x1309mm |
1003x617x1309mm |
| Verpakkingsafmeting(L×B×H) |
1200x800x1580mm |
1200x800x1580mm |
| Focusseren |
100mm |
| Nauwkeurigheid |
≤3+L/200(um) |
| Resolutie |
0.0005mm |
| Laadgewicht |
10Kg |
| Scherm |
Dia:φ412mm, Meetbereik ≥ Ø400 |
| Rotatiehoek 0~360° ; Resolutie: 1 of 0.01°, Nauwkeurigheid 6 |
| Digitale Uitlezing |
DP400 (510-340) Multifunctionele kleurrijke LCD digitale uitlezing |
| Verlichting |
Contourverlichting: 3.2V/10W LED
Oppervlakteverlichting: 3.2V/10W LED
|
| Werkomgeving |
Temp 20℃±5℃, Vochtigheid 40％－70％RH |
| Voeding |
AC110V/60Hz; 220V/50Hz,150W |
| Bruto/Netto Gewicht |
280/230kg |
280/230kg |
Objectief:
| Vergroting |
5X(Opt.) |
10X(Std.) |
20X(Opt.) |
50X(Opt.) |
| Gezichtsveld |
φ80mm |
Φ40mm |
Φ20mm |
Φ8mm |
| Werkafstand |
65mm |
80mm |
67.7mm |
51.4mm |
Standaard Levering:
| Product |
Code# |
Product |
Code# |
| Digitale Uitlezing DP400 |
510-340 |
Mini Printer |
581-901 |
| 10X Objectief |
511-110 |
Stroomkabel |
581-921 |
| Stofkap |
511-911 |
Scherm Kleminrichting |
581-341 |

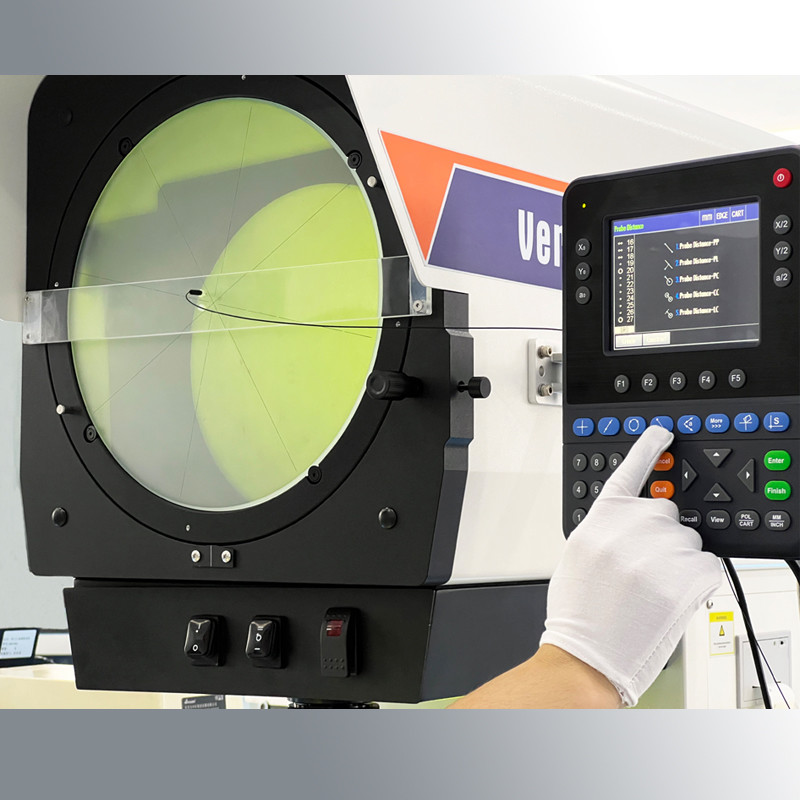

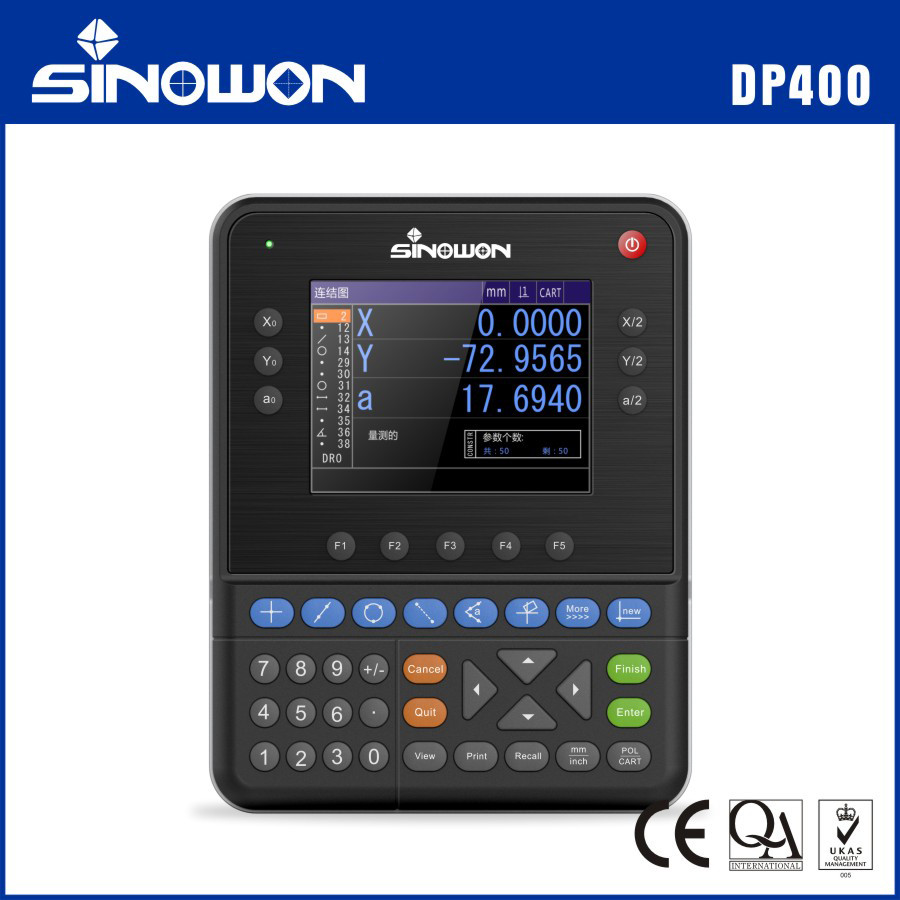

Kleurrijk Scherm Multifunctionele Digitale Uitlezing DP400
Kenmerken:
● 5.6〃Kleurenscherm en verzegelde siliconen aanraakknop, met volledige informatie, gebruiksvriendelijke bediening, lange levensduur;
● Sla 100 permanente beeldelementen op, kan de huidige datum instellen en opslaan;
● Multifunctionele Meting: Punt, lijn, cirkel, hoek, afstand, rechthoekig, schroefdraad, ellips, sleuf, afronding, vooraf ingesteld, constructie, enzovoort;
● Rechtstreekse of Tegengestelde richting tel functie, 1/2 waarde, middelpunt, toestemmingsfunctie, Bel functie, REC (opname) functie en Cyclusmeting;
● Sectie- en lineaire compensatie zijn beschikbaar voor 3-assen, zorgen voor een hoge meetnauwkeurigheid;
● Kan voetschakelaar, printer, optische kantdetectie en andere meerdere hulpmiddelen voor metingen aansluiten;
● Met pool- en coördinatensysteem, en kan millimeter en inch weergeven, en kan gemakkelijk verschuiven;
● Met onafhankelijke wachtwoordtoestemmingsfunctie, om de mogelijkheid van gegevensafwijking door verkeerde bediening te voorkomen, kan het ook de originele instelling wijzigen door wachtwoordtoestemming;
● Ondersteuning van meerdere talen: Chinees, Engels en andere talen.
Specificatie:
| Model |
DP400 |
| Code# |
510-340 |
| Taal |
Vereenvoudigd Chinees, Traditioneel Chinees, Portugees, Duits en Engels, etc. |
| LCD Schermgrootte |
115mm×85mm |
| LCD Schermresolutie |
640*480 |
| Digitaal Weergavebereik |
8 Cijfers (Met Decimaal) |
| Weergave As |
3-assen (X,Y,Z/Q) |
| Z/Q Weergave Model |
Lengte of Hoek |
| Hoek Weergave Model |
Graden, Minuten en Seconden of Graden |
| Lineaire Schaal Signaal |
TTL-vierkante golf of AC-sinusgolf met twee 90 ° fasehoekverschil, aandrijfcapaciteit groter dan 10MA |
| Lineaire Schaal Resolutie |
0.1um,0.2um,0.5um, 1um,2um,5um |
| Baudrate |
4800,9600,14400,19200,38400,57600 |
| Data Uitvoerpoort |
RS232, DB-9 Moederbord interface |
| Bedieningstoetsenbord |
Verzegeld siliconen aanraaktoetsenbord |
| Uitbreidingspoort |
Voetschakelaar, Printer, Optische Kantzoeker, etc |
| Ingangsspanning |
AC90V-240V,15W |
| Werkomgeving |
Werktemperatuur: 0 ℃～40 ℃；Opslagtemperatuur: -10 ℃～60℃；Relatieve Vochtigheid:<90%RH |
