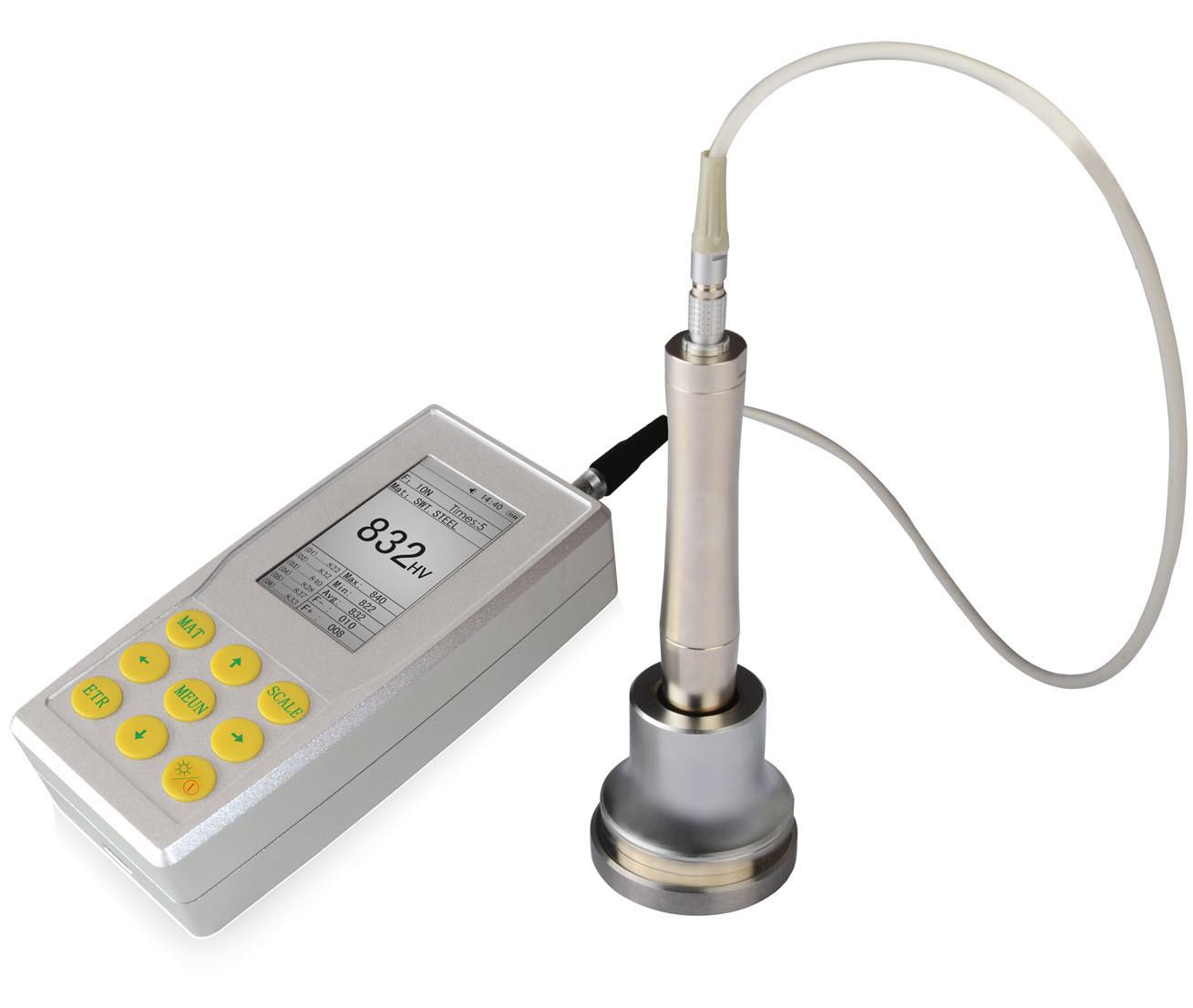

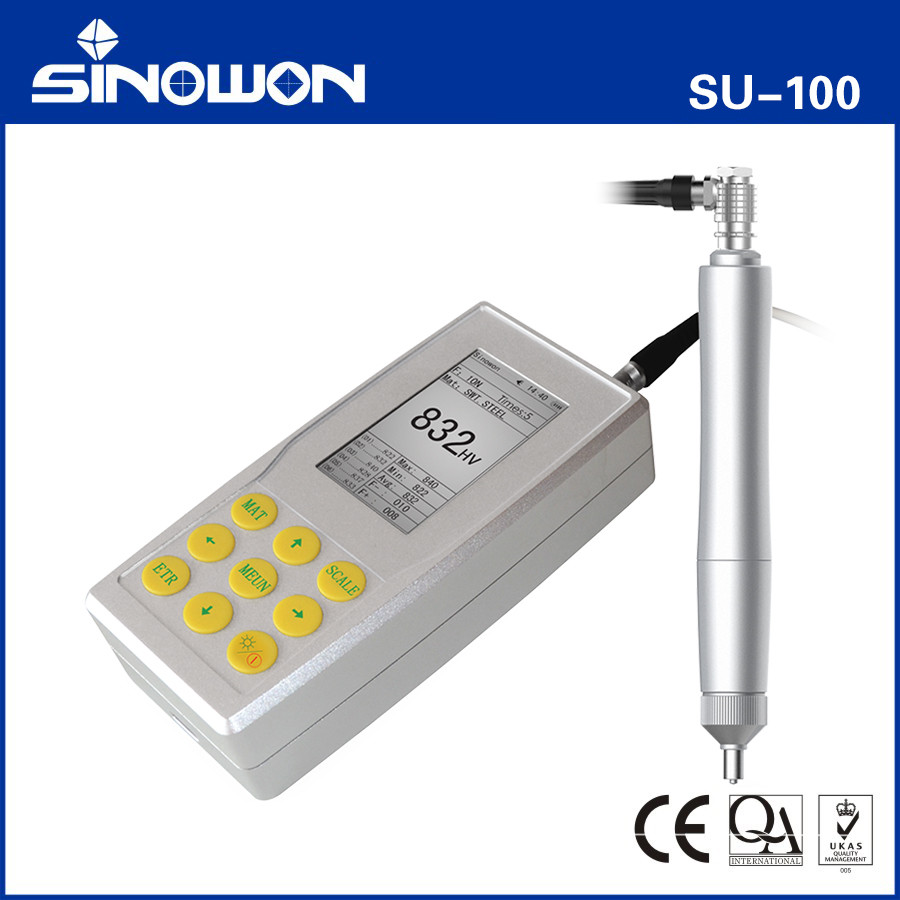

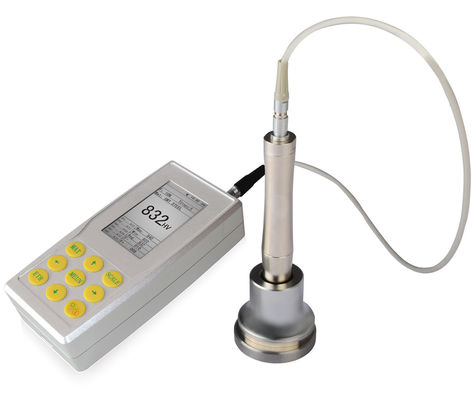

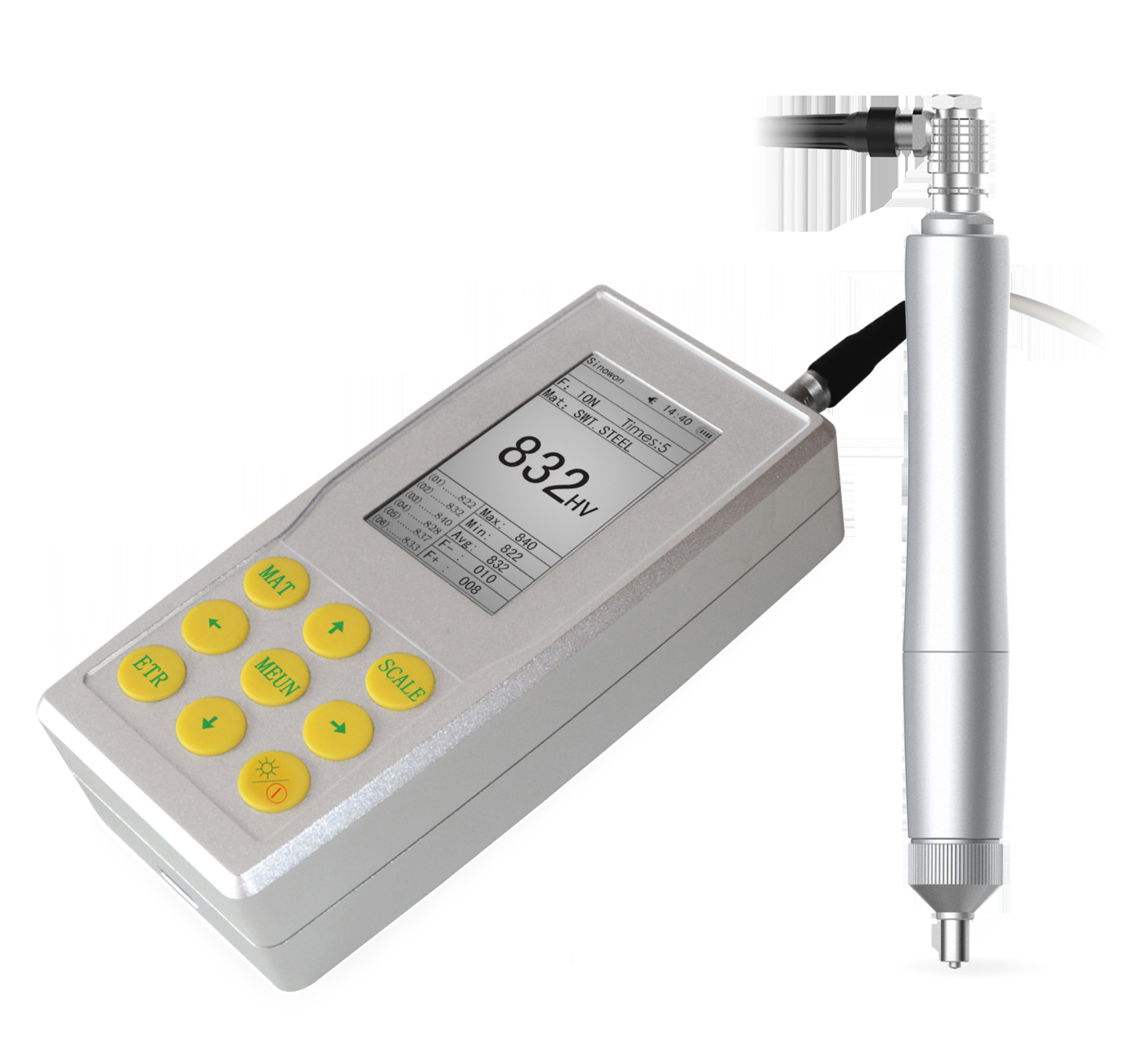

Handmatige ultrasone hardheidstesterSU-100
SU-100 Inleiding:
● Momenteel zijn er verschillende methoden voor hardheidsmeting, die vaak worden gebruikt, zoals Brinell, Rockwell, Vickers, Leeb, enz., terwijl de nadelen voor de bovenstaande hardheidsmeting duidelijk zijn.
● Rockwell en Brinell, met een zware belastingkracht en een grote indeling, leiden tot ernstige vernietiging van het monsteroppervlak.
● De Vickers gebruiken optische metingen, maar alleen professionele technici kunnen er soepel mee werken, het is onmogelijk om de hardheid van zware werkstukken, geïnstalleerde machines en permanent gemonteerde onderdelen te meten.
● Leeb hardheid tester toepassen van rebound en indirecte methode om hardheid te meten, gemakkelijk leiden tot grote afwijking bij omzetting naar Birnell, Rockwell en Vickers schaal.
● Ultrasone hardheidstester SU-100 toepassing van de ultrasone contactimpedantie methode om vergelijkende hardheid meting te doen voor het testen van stukken, met voordelen van hoge nauwkeurigheid, efficiëntie,draagbaar en gemakkelijk te bedienen.
● Ultrasone hardheidstester SU-100 wordt veel gebruikt voor het meten van de hardheid van kleine smeedstukken, gegoten materiaal, lasinspectie, warmte getroffen zone, ion-nitride stemplaten en vormen, vormen, pers,met een dunne wand, lagers, tandflanken, enz.
Specificaties:
| Goederen |
Ultrasone hardheidstester |
| Model |
SU-100 |
| Code# |
882-121 |
| Laadkracht |
2kgf handmatige sonde HP-2K |
| Indenter |
136° Vickers Diamanten indenter |
| Meetbereik |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34,2-97.3; Mpa: 255-2180N/mm
|
| De nauwkeurigheid van de metingen |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HLD: ±5HLD; |
| Meesrichting |
Ondersteuning 360° |
| Gegevensopslag |
Om 1000 groepen meetgegevens en 20 groepen kalibratiegegevens op te slaan |
| Hardheidsschaal |
HV,HB,HRC,HLD |
| Gegevens weergeven |
Beheerskracht, testtijd, testresultaat, gemiddelde,
Maximale, minimale, afwijking en omrekeningsschaal. |
| Hardheidsindicatie |
LCD-scherm |
| Operatieomgeving |
Temperatuur: -10°C~50°C; luchtvochtigheid: 30%~80%R.H. |
| Werkspanning |
DC 6V |
| Afmetingen van het instrument |
60*80*31 mm |
| Nettogewicht |
Ongeveer 500 g ((Zonder sonde)) |

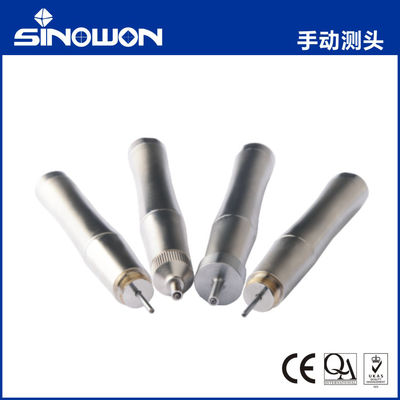

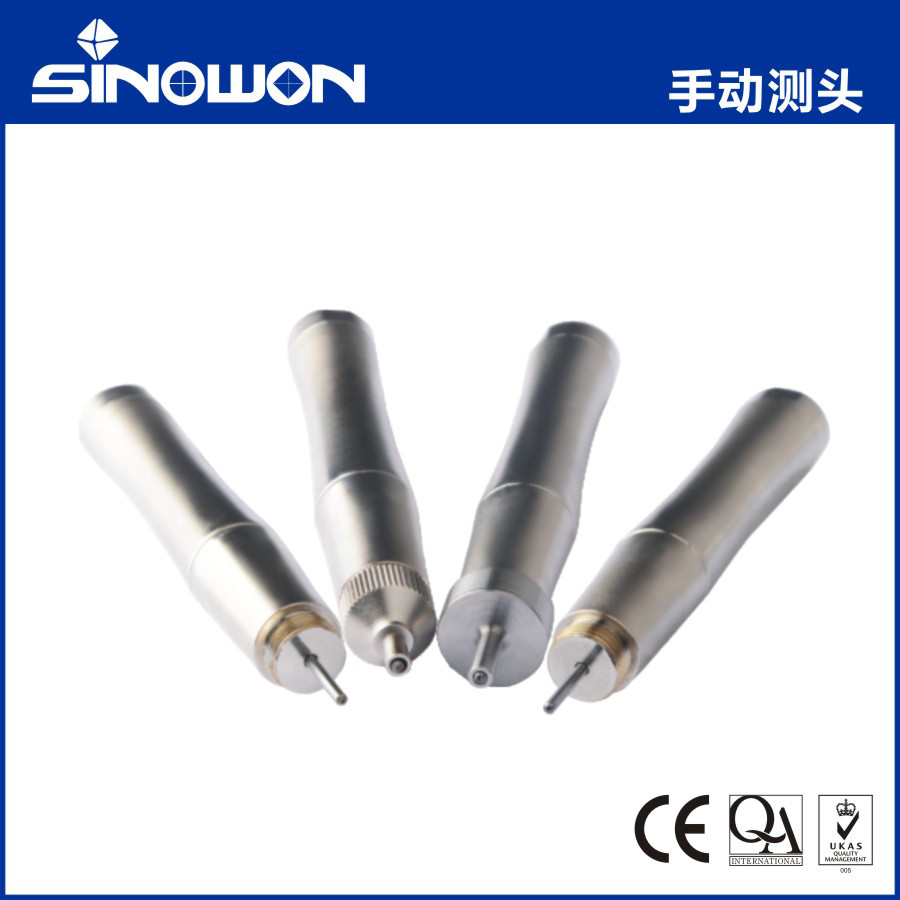

Handmatige sonde voor ultrasone hardheidstester
Kenmerken:
● De nieuwste technologie voor ultrasone sensoren
● Bereik een nauwkeurige hardheidswaarde zonder hulpmiddelen
● Ondersteunt 360° snelle meting
● Uitstekend menselijk ontwerp, gemakkelijk te houden
● Geschikte afmetingen en gewicht van de sonde is gemakkelijk te bedienen
● Snelle en nauwkeurige meting van de rand en de vaste positie van het monster
● Micro-indringing, niet-destructief voor het monster
Handmatige proefspecificaties:
| Proeftype |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Code# |
882-311 |
882-321 |
882-331 |
882-341 |
| Opmerking |
Facultatief |
Standaard |
Facultatief |
Facultatief |
| Laadkracht |
10N |
20N |
50N |
98N |
| Diameter |
21 mm |
21 mm |
21 mm |
21 mm |
| Lange |
154 mm |
154 mm |
154 mm |
154 mm |
| Oszillerende staafdiameter |
2.4 mm |
2.4 mm |
3 mm |
3 mm |
| Ruwheid van het meetoppervlak |
Ra < 3,2um |
Ra < 5um |
Ra<10um |
Ra<15um |
| Min gewicht van het testmateriaal |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Min dikte van het testmateriaal |
2 mm |
2 mm |
2 mm |
2 mm |
Ultrasone hardheidstester gemotoriseerde sonde:
Kenmerken:
● De nieuwste technologie voor ultrasone sensoren
● Bereik een nauwkeurige hardheidswaarde zonder hulpmiddelen
● Uitstekend menselijk ontwerp, gemakkelijk te houden
● Snelle en nauwkeurige meting van de rand en de vaste positie van het monster
● Micro-afdrukken, niet schadelijk voor het monster
● Motorische besturing, één toets snelle meting
● Verwijder handdrukfouten door handmatige sonde, hogere nauwkeurigheid en herhaalbaarheid
● Meer geschikt voor dunne stukken, hardheid van de coating laag
Specificaties van gemotoriseerde sonde:
| Proeftype |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Code# |
882 tot en met 221 |
882-231 |
882 tot en met 241 |
882 tot en met 51 |
882 tot en met |
| Opmerking |
Facultatief |
Facultatief |
Facultatief |
Facultatief |
Facultatief |
| Laadkracht |
3N |
5N |
8N |
10N |
20N |
| Diameter |
46 mm |
46 mm |
46 mm |
46 mm |
46 mm |
| Lange |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
| Oszillerende staafdiameter |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Min gewicht van het testmateriaal |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Min dikte van het testmateriaal |
2 mm |
2 mm |
2 mm |
2 mm |
2 mm |
Draagbare universele dynasonische hardheidstester Toepassing:
● Hardheidsmeting van flensrand en tandwielwortelstempel, vorm, plaat, oppervlakgeharde tand en tandwielgroef, en conisch deel;
● Hardheidsmeting van as, dunwandige buis en container;
● Hardheidsmeting van wielen en turbinerotor;
● Hardheidsmeting van de bitblade;
● Hardheidsmeting van lasonderdelen
● Meting van een bepaalde diafragmadiepte, diepe buiging, convexe markering, grotere radian, onregelmatig vlak;
● Hardheidsmeting van de meeste ijzeren metalen, niet-ijzeren metalen en andere legeringen in de industriële productie.
