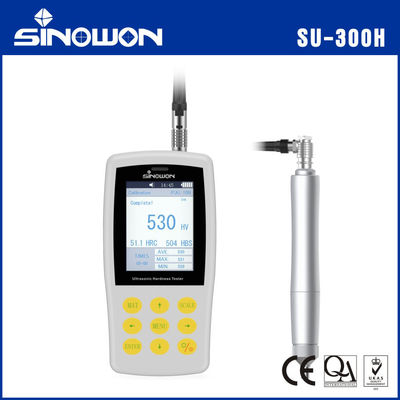

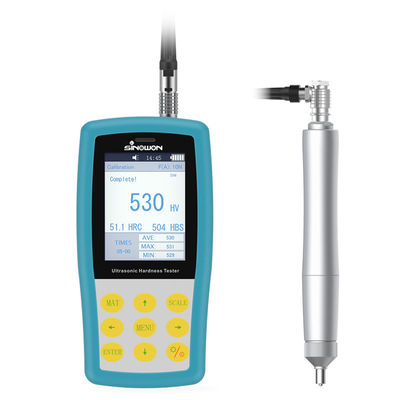

Handmatige ultrasone hardheidstesterSU-300H
SU-300H Inleiding
● De SU-300H handmatige ultrasone hardheidstester is een klassieke draagbare durometer van de Sinowon groep.Het past de methode van ultrasone contactimpedantie om hardheid testen op de plaats of in het laboratorium te maken.
● SU-300H is een NDT-durometer, omdat de contactindeling te klein is om te observeren, is het een van de uitstekende oplossingen om de hardheid van eindproducten te testen, zoals de mal, tandwiel, as, staaf,schroef, rails, enz.
● De SU-300H kan niet alleen met de handsondes werken, maar ook met de gemotoriseerde sondes, die in staat is om aan de verschillende toepassingen te voldoen in het licht van verschillende omstandigheden van oppervlakkrapheid.
● SU-300H voldoet aan de standaard ASTM A1038-2005, de DIN-standaard DIN50159-1-2008 en de Chinese nationale standaard GB/T 34205-2017.
Hoofdkenmerken:
● Perfecte nauwkeurigheid ± 3% HV, ± 1,5 HR, ± 3% HB.
● Microscopische indentatie Alleen een krachtige microscoop kan de indentatie waarnemen.
● Snelle meting resultaat in 2 seconden.
● Groot LCD-scherm Direct weergeven van meetresultaat, teltijd, maximum, minimum, gemiddelde en afwijking.
● Vriendelijke werking Na korte training goed werken.
● Gezegde garantie2 jaar garantie voor het hoofdapparaat (zonder proef).
● Massaopslag 1000 groepen meetgegevens opslaan.
● Eenvoudige kalibratie Bewaar 20 groepen kalibratiegegevens voor invoering, verbeteren van de kalibratie-efficiëntie.
Specificaties:
| Goederen |
Handmatige ultrasone hardheidstester |
| Model |
SU-300H |
| Code# |
882-141H |
| Facultatieve sonde |
Handsonderzoek:10N,20N,49N,98N;Motoronderzoek:3N,5N,8N,10N |
| Meetbereik (DIN) |
HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm |
|
Meting
Genauigheid ((%)
|
Schalen |
< 250 HV |
250 tot en met 500 HV |
500 tot 800 Hv |
> 800HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Hardheidsschaal |
Vickers (HV); Rockwell C ((HRC); Rockwell A ((HRA); Rockwell B ((HRB);Brinell ((HB) |
| LCD |
Kleurbeeldscherm |
| Gegevens weergeven |
Beheerskracht, testtijd, testresultaat, gemiddelde,
Maximale, minimale, afwijking en omrekeningsschaal.
|
| Taal |
Chinees, Engels, Duits, Portugees, Turks |
| Gegevensuitvoer |
RS232 Hyperterminal/Bluetooth-printer |
| Print |
Bluetooth |
| Gegevensopslag |
Om 1000 groepen meetgegevens en 20 groepen kalibratiegegevens op te slaan |
| Word Input |
Letters en cijfers |
| Werkomgeving |
Temperatuur: -10°C tot 50°C; luchtvochtigheid 30%-80% RH. |
| Batterijspanning |
Oplaadbare lithiumbatterij; Spanning:4.2V, 3200mAh |
| Voltage van het oplaadapparaat |
AC220V/50Hz, 110V/60Hz |
| Hoofdeenheid Afmeting en gewicht |
Hoofdeenheid Afmetingen: 160 x 80 x 30 mm (L x W x H); Handmatige sonde: Φ22 × 153 mm; Gewicht (zonder sonde): 0,5 kg |
| Verpakkingsdimensie en -gewicht |
Verpakkingsmaat: 320 x 430 x 155 mm (L x W x H); Verpakkingsgewicht (Standaardlevering):4.3kg |

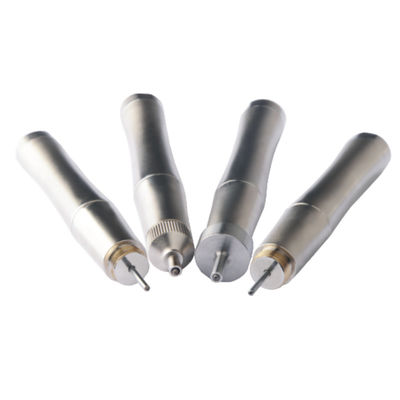

Handmatige sonde voor ultrasone hardheidstester
Kenmerken:
● De nieuwste technologie voor ultrasone sensoren
● Bereik een nauwkeurige hardheidswaarde zonder hulpmiddelen
● Ondersteunt 360° snelle meting
● Uitstekend menselijk ontwerp, gemakkelijk te houden
● Geschikte afmetingen en gewicht van de sonde is gemakkelijk te bedienen
● Snelle en nauwkeurige meting van de rand en de vaste positie van het monster
● Micro-indringing, niet-destructief voor het monster
Handmatige proefspecificaties:
| Proeftype |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Code# |
882-311 |
882-321 |
882-331 |
882-341 |
| Opmerking |
Facultatief |
Standaard |
Facultatief |
Facultatief |
| Laadkracht |
10N |
20N |
50N |
98N |
| Diameter |
21 mm |
21 mm |
21 mm |
21 mm |
| Lange |
154 mm |
154 mm |
154 mm |
154 mm |
| Oszillerende staafdiameter |
2.4 mm |
2.4 mm |
3 mm |
3 mm |
| Ruwheid van het meetoppervlak |
Ra < 3,2um |
Ra < 5um |
Ra<10um |
Ra<15um |
| Min gewicht van het testmateriaal |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Min dikte van het testmateriaal |
2 mm |
2 mm |
2 mm |
2 mm |
Ultrasone hardheidstester gemotoriseerde sonde:
Kenmerken:
● De nieuwste technologie voor ultrasone sensoren
● Bereik een nauwkeurige hardheidswaarde zonder hulpmiddelen
● Uitstekend menselijk ontwerp, gemakkelijk te houden
● Snelle en nauwkeurige meting van de rand en de vaste positie van het monster
● Micro-afdrukken, niet schadelijk voor het monster
● Motorische besturing, één toets snelle meting
● Verwijder handdrukfouten door handmatige sonde, hogere nauwkeurigheid en herhaalbaarheid
● Meer geschikt voor dunne stukken, hardheid van de coating laag
Specificaties van gemotoriseerde sonde:
| Proeftype |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Code# |
882 tot en met 221 |
882-231 |
882 tot en met 241 |
882 tot en met 51 |
882 tot en met |
| Opmerking |
Facultatief |
Facultatief |
Facultatief |
Facultatief |
Facultatief |
| Laadkracht |
3N |
5N |
8N |
10N |
20N |
| Diameter |
46 mm |
46 mm |
46 mm |
46 mm |
46 mm |
| Lange |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
| Oszillerende staafdiameter |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Min gewicht van het testmateriaal |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Min dikte van het testmateriaal |
2 mm |
2 mm |
2 mm |
2 mm |
2 mm |
Draagbare universele dynasonische hardheidstester Toepassing:
● Hardheidsmeting van flensrand en tandwielwortelstempel, vorm, plaat, oppervlakgeharde tand en tandwielgroef, en conisch deel;
● Hardheidsmeting van as, dunwandige buis en container;
● Hardheidsmeting van wielen en turbinerotor;
● Hardheidsmeting van de bitblade;
● Hardheidsmeting van lasonderdelen
● Meting van een bepaalde diafragmadiepte, diepe buiging, convexe markering, grotere radian, onregelmatig vlak;
● Hardheidsmeting van de meeste ijzeren metalen, niet-ijzeren metalen en andere legeringen in de industriële productie.
