Precision Ultrasonic Hardness Tester Stalen bal hardheid Meetoplossingen

Precision Ultrasonic Hardness Tester Stalen bal hardheid Meetoplossingen

I. Proefmonsters en voorschriften:

Voorbeelden: stalen bal (figuur 1)

Materiaal: staal

Stalen balgrootte: 11 mm

Vereisten: De hardheid van het stalen balproduct moet worden getest.

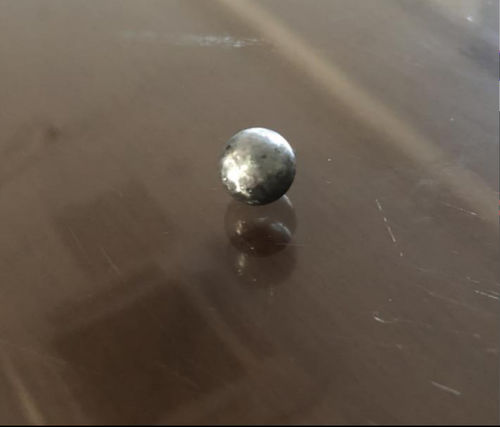

Figuur 1 Fysieke tekening van het monster

UitdagingenFdoorCLienten:

Het lichaam van de traditionele desktop Rockwell hardheidstester is relatief zwaar, meestal gebruikt voor laboratoriummeting, de inperking is groot na meting,en de stalen bal kan niet meer worden gebruikt voor goederen, en kan alleen worden gesloopt, dus is het alleen geschikt voor willekeurige bemonstering van destructieve hardheidstests en is niet geschikt voor gebruikers om grootschalige hardheidsinspectie van werkstukken ter plaatse uit te voeren.

Vickers-hardheidstester is veeleisend voor de bediener, weinig efficiënt en niet geschikt voor klanten om producten met een groot volume te inspecteren.

De draagbare Leeb-hardheidstester gebruikt het Leeb-inslagprincipe om de hardheid van het product te meten, wat hoge eisen stelt aan de grootte en het gewicht van het gemeten werkstuk.en kan alleen grote en middelgrote werkstukken meten (theoretische vereiste van 5 kg)Het kan niet speciaal gevormde werkstukken, kleine werkstukken, dunne werkstukken meten (inclusief galvanisatie, spuitlaag, nitridelaag, enz.).het kan de hardheid van stalen ballen niet met een Leeb hardheidstester meten.

De kwaliteitsmanager van de opdrachtgever was geconfronteerd met de uitdaging van het ontbreken van testapparatuur om de hardheid van de werkstukken volledig te controleren en wilde een efficiënte,niet-destructieve hardheidsmetingsoplossing.

III. Oplossingen:

Op basis van de huidige uitdagingen van de klant, besloten we om een ultrasone hardheidstester te gebruiken om de monsters te meten.

De enkelvoudige meettijd van de ultrasone hardheidstester bedraagt ongeveer 4 seconden/tijd. which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

De diameter van de inperking na meting door de ultrasone hardheidstester is 0,026 mm. De diameter van de inperking na meting door de Rockwell hardheidstester is 0.484 mm (zie figuur 2 voor de inkeping). Na meting met een ultrasone hardheidstester zal het de daaropvolgende montage en het gebruik van de gebruiker niet beïnvloeden.

De ultrasone hardheidstester van Sinowon Precision gebruikt een kleine belastingtestkracht.die de chroomhardheid van het batterijstaafstuk in batches kan meten zonder het werkstuk na kalibratie te beschadigen, zodat de productiekwaliteit van het product effectief kan worden gewaarborgd.

Figuur 2.Met behulp van Sinowon VM-500 high-definition microscoop om 412 keer te vergroten om de vergelijking van ultrasone hardheid meting indentatie en Rockwell hardheid meting indentatie diameter te observeren

IV. Testresultaten:

We hebben de hardheidswaarden van de monsters getest met behulp van respectievelijk micro hardheidstester, Rockwell hardheidstester en ultrasone hardheidstester.

V. TestConclusies:

Uit de bovengenoemde gegevensanalyse worden de volgende conclusies getrokken:

De SU-300 ultrasone hardheidstester kan de hardheid van stalen balmonsters volledig controleren en producten die niet aan de hardheidstandaard voldoen snel screenen.

Ultrasone hardheidstester heeft de voordelen van hoge snelheid, draagbaarheid en hoge nauwkeurigheid.en werkstukken die niet kunnen worden getest door een hardheidstester op de bankHet kan worden gebruikt voor de hardheidsinspectie van grote hoeveelheden afgewerkte werkstukken op locatie, en er is geen noodzaak zich zorgen te maken over het probleem van het afschaffen van het product na de hardheidstests.

De ultrasone hardheidstester gebruikt een kleine belastingtestkracht om dunnere werkstukken te meten die de Leeb-hardheidstester niet kan meten, zoals dunne platen, dunwandige buizen, galvanische lagen,sproei-coatingsDe test is gebaseerd op de resultaten van het onderzoek van het werkstuk, met name op het onderzoek van de kwaliteit van het werkstuk en de kwaliteit van de bewerking van het werkstuk, met name op het onderzoek van de kwaliteit van het werkstuk.het is ideaal voor high-end gebruikers die geen schade aan het productoppervlak nodig hebben, en kan hardheidsmeting uitvoeren zonder het eindproduct te beschadigen.

Met SPC-gegevensverwerkingssoftware ondersteunt het online gegevens en historische gegevens om statistieken te ontvangen, gevisualiseerde meetgegevens, intuïtieve pictogramweergave, bovenste en onderste limieten kan instellen,Vergroting van de kwaliteit van de behandeling, ondersteuning van besparings- en exportrapporten, en testgegevens kunnen worden gevolgd.

Sinowon Precision SU-300 serie ultrasone hardheidstester biedt een efficiënte hardheidstestoplossing ter plaatse voor moderne industriële productie.Het verbeteren van de kwaliteitscontrole van de onderneming, vermindert het het verlies van de onderneming en verhoogt de winst van de onderneming.

VI. Aanbevelingen voor merken:

Dongguan Sinowon Precision Instrument Co., Ltd is een hightech onderneming, een nationale standaard formulering onderneming voor ultrasone hardheid testers,een leider in de ultrasoonhardheidstesterindustrieMet 300 dealers in China, is het het eerste merk voor gebruikers om ultrasone hardheidstesteren te kopen.
