Precision Ultrasonic Hardness Tester Meesoplossingen voor roestvrijstalen buizen

Precision Ultrasonic Hardness Tester Meesoplossingen voor roestvrijstalen buizen

I. TestSexemplaren enRDe volgende factoren zijn van belang:

Werkstuk: roestvrijstalen buis (figuur 1).

Productdiameter: 10-20 mm

Verplichting inzake meethardheid 130~220HV

Testvereisten: volledige online-inspectie

Gebruikt instrument: ultrasone hardheidstester SU-400M (gemotoriseerde 3N-sonde)

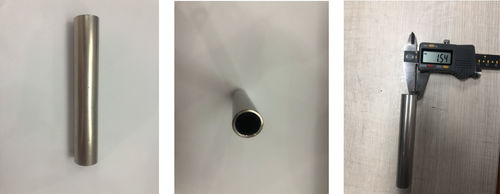

Figuur 1. Fysieke tekening van het monster

II. HuidigeP- Nee.Pzalven:

1. Rockwell hardheidstester, Brinell hardheidstester, Vickers hardheidstester, lage meetdoeltreffendheid.

2De draagbare Leeb-hardheidstester gebruikt het Leeb-inslagprincipe om de hardheid van het product te meten, wat hoge eisen stelt aan de grootte en het gewicht van het gemeten werkstuk.en kan alleen grote en middelgrote werkstukken meten (theoretische vereiste van 5 kg)Het kan niet speciaal gevormde werkstukken, kleine werkstukken, dunne werkstukken meten (inclusief galvanisatie, spuitlaag, nitridelaag, enz.).het is niet mogelijk de chroomhardheid van rollen met Leebhardheid te testen.

De ultrasone hardheidstester van Sinowon Precision gebruikt een kleine belastingtestkracht.die een niet-destructieve volledige inspectie van de hardheid van roestvrijstalen buizen kan uitvoeren zonder het werkstuk na kalibratie te beschadigen, waardoor de productiekwaliteit van de producten effectief wordt gewaarborgd.

De klanten wilden ook een efficiënte, niet-destructieve hardheidsmetingsmethode vinden voor snelle meting en screening.

III. Oplossingen:

Gebaseerd op de huidige pijnpunten, hebben we besloten om een ultrasone hardheidstester te gebruiken om het monster te meten.

Aangezien de tijd van een enkele meting van de ultrasone hardheidstester ongeveer 6 seconden/tijd is, wordt de efficiëntie vergeleken met de desktop Rockwell hardheidstester met 17 maal verhoogd.En de indentatie diameter na meting door ultrasone hardheid tester is 0.026 mm, en de indringingsdiameter na meting door de hardheidstester van Rockwell is 0,484 mm (zie figuur 2 voor indringingen).het heeft geen invloed op de latere montage en het gebruik door de gebruiker.

Figuur 2.Met behulp van Sinowon VM-500 high-definition microscoop om 412 keer te vergroten om de vergelijking van ultrasone hardheid meting indentatie en Rockwell hardheid meting indentatie diameter te observeren

IV. Vergelijking vanTisRverliezen metMicrohardheidTester enUUltrasoniekHhardheidTEsther.

Micro Vickers hardheidstester (testkracht 300 gf)

Ultrasone hardheidstester SU-400M(testkracht 300 gf)

Opmerking: De in het rood aangegeven waarden zijn de maximale en de minimale waarden van hetzelfde monster, gemeten 5 keer.

Micro Vickers hardheidstester veldmetingsbeeld:

Foto's van de veldmetingen van de ultrasone hardheidstester:

V. Testconclusies:

Uit de bovengenoemde gegevensanalyse worden de volgende conclusies getrokken:

Ultrasone hardheidstesteren zijn eenvoudig te bedienen en zeer betrouwbaar, waardoor nauwkeurige hardheidsmetingen mogelijk zijn.

Ultrasone hardheidstester heeft de kenmerken van draagbaarheid, hoge efficiëntie, hoge nauwkeurigheid en niet-destructiefheid.Het kan veel werkstuk hardheid problemen die niet kunnen worden getest door desktop en Leeb hardheid tester op te lossen, en biedt een efficiënte hardheidstestmethode ter plaatse voor moderne industriële productie.

Het gebruik van ultrasone hardheidstester verbetert niet alleen de kwaliteitscontrole van de onderneming, maar vermindert ook het verlies van de onderneming en verhoogt de winst van de onderneming.
