Precisie ultrasone hardheidstester Nieuwe energiebatterij Pole Piece Roll hardheidsmeetoplossing

I. Test Specimens en Aereisten:

Werkstuk: Poolstukrol van een nieuwe energieaccu (Fig. 1).

Productdiameter: 800 mm

Chroomlaagdikte: plating 200μm

Ruwheid: Ra 0,006um

Cirkelronde uitloop: 2um

Meetvereisten: Meet de chroomhardheid van de poolstukrol van de accu

Gebruikt instrument: Rolhardheidstester SU-300M

Fig. 1. Accu Poolstukrollen

II. Uitdagingen voor klanten:

1. Rockwell hardheidstester, Brinell hardheidstester, Vickers hardheidstester, het product is te groot om direct te meten. Het is noodzakelijk om het product te meten na het snijden, wat inefficiënt is, en het product kan pas na detectie worden afgedankt. In de praktijk is deze testmethode niet geschikt voor batchinspectie.

2. De draagbare Leeb hardheidstester gebruikt het Leeb-impactprincipe om de hardheid van het product te meten, wat hoge eisen stelt aan de grootte en het gewicht van het gemeten werkstuk, en kan alleen grote en middelgrote werkstukken meten (theoretische eis van 5 kg). Het kan geen speciaal gevormde werkstukken, kleine werkstukken, dunne werkstukken (inclusief galvaniseren, spuitcoating, nitridelaag, enz.) meten. Daarom is het niet mogelijk om de chroomhardheid van rollen met Leeb-hardheid te testen.

De kwaliteitsmanager van de klant stond voor de uitdaging dat hij de testapparatuur miste om de chroomhardheid van de rollen te controleren en wilde een efficiënte, niet-destructieve hardheidsmeetoplossing vinden.

III. Oplossingen:

Op basis van de huidige uitdagingen van de klant, hebben we besloten om een ultrasone hardheidstester te gebruiken om het monster te meten.

De enkele meettijd van de ultrasone hardheidstester is ongeveer 4 seconden/keer, wat meer dan 17 keer hoger is dan de meetefficiëntie van de desktop Rockwell hardheidstester en meer dan 40 keer hoger dan de meetefficiëntie van de desktop Vickers hardheidstester.

De indrukkingsdiameter na meting door de ultrasone hardheidstester is 0,026 mm. De indrukkingsdiameter na meting door de Rockwell hardheidstester is 0,484 mm (zie figuur 2 voor de indrukking). Na meting met de ultrasone hardheidstester heeft dit geen invloed op de daaropvolgende montage en het gebruik van de gebruiker.

De ultrasone hardheidstester van Sinowon Precision maakt gebruik van een kleine belastingstestkracht, die de chroomhardheid van de poolstukrol van de accu in batches kan meten zonder het werkstuk te beschadigen na kalibratie, om zo de productiekwaliteit van het product effectief te waarborgen.

Figuur 2. Met behulp van een Sinowon VM-500 high-definition microscoop om 412 keer te vergroten om de vergelijking van de indrukkingsdiameter van de ultrasone hardheidsmeting en de Rockwell hardheidsmeting te observeren

IV. Test Aesultaten.

Statistieken en analyse van gegevens gemeten door ultrasone hardheidstester op rolmonsters.

Opmerking: De waarden gemarkeerd in rood zijn de maximum- en minimumwaarden van hetzelfde monster gemeten 6 keer.

De testtijd is ongeveer 4 seconden, zie de testvideo voor details.

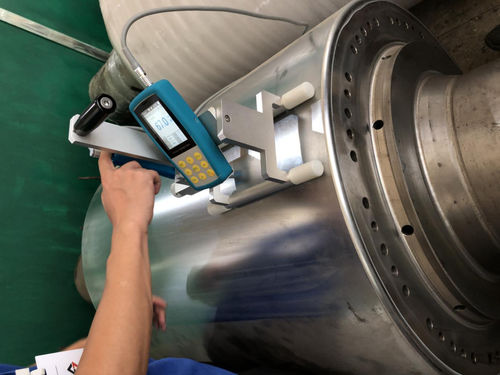

V. Test Foto's

VI. Test Conclusies:

Door de bovenstaande gegevensanalyse worden de volgende conclusies getrokken:

De ultrasone hardheidstester is eenvoudig te bedienen, heeft een hoge stabiliteit en hoeft alleen een oppervlaktebehandelingsmonster van hetzelfde materiaal als het geteste product voor te bereiden, wat een nauwkeurige hardheidsmeting kan bereiken.

Ultrasone hardheidstester heeft de voordelen van hoge snelheid, draagbaarheid, hoge precisie, enz., die veel onregelmatige, grote werkstukken en werkstukken die niet door een desktop hardheidstester kunnen worden getest, kan oplossen. Het kan worden gebruikt voor hardheidsinspectie ter plaatse van grote hoeveelheden afgewerkte werkstukken, en er is geen reden om je zorgen te maken over het probleem van productschroot na hardheidstesten.

De ultrasone hardheidstester gebruikt een kleine belastingstestkracht om dunnere werkstukken te meten die de Leeb hardheidstester niet kan meten, zoals dunne platen, dunwandige buizen, galvaniseerlagen, spuitcoatings, nitreerlagen, gecarboniseerde oppervlakken en andere oppervlaktehardheid. Er blijven geen zichtbare inkepingen achter op het oppervlak van het werkstuk na de test. Daarom is het ideaal voor high-end gebruikers die geen schade aan het oppervlak van het product eisen en kan hardheidsmeting uitvoeren zonder het afgewerkte product te beschadigen.

Met SPC-gegevensverwerkingssoftware ondersteunt het online gegevens en historische gegevens om statistieken te ontvangen, gevisualiseerde meetgegevens, intuïtieve pictogramweergave, kan boven- en ondergrenzen instellen, afwijkingen markeren, rapporten opslaan en exporteren, en testgegevens kunnen worden getraceerd.

Sinowon Precision SU-300 serie ultrasone hardheidstester biedt een efficiënte hardheidstestoplossing ter plaatse voor moderne industriële productie. Terwijl de kwaliteitscontrole van het bedrijf wordt verbeterd, vermindert het het verlies van het bedrijf en verhoogt het de winst van het bedrijf.

De volgende parameters kunnen worden gemeten door de [gemotoriseerde ultrasone hardheidstester SU-300M met speciale beugel voor gemotoriseerde probes rollen]:

1. Materiaalkwaliteitsbeoordeling: hardheidsmeting kan helpen bij het evalueren van de materiaalkwaliteit van rollen. Hoge hardheid geeft over het algemeen aan dat het materiaal harder is, met een betere slijtvastheid en duurzaamheid.

2. Rolprestatie-evaluatie: Door de hardheid van de rol te meten, kunnen de prestatiekenmerken ervan worden geëvalueerd, zoals het vermogen om hoge druk en zware belastingen te weerstaan. Hoe hoger de hardheid, hoe meer de rol over het algemeen in staat is om grotere drukken en belastingen te weerstaan.

3. Chroomplating kwaliteitsinspectie: Chroomplating is een veelgebruikte beschermende coating, die slijtvastheid en corrosiebestendigheid kan bieden op het oppervlak van de rol. Door de hardheid van de chroomplating te meten, kunnen de kwaliteit en dikte ervan worden geëvalueerd om ervoor te zorgen dat het voldoende beschermende eigenschappen heeft.

4. Kwaliteitscontrole: Hardheidsmeting is een belangrijk onderdeel van kwaliteitscontrole, die kan worden gebruikt om consistentie en standaardisatie in het rolproductieproces te waarborgen. Door de hardheid regelmatig te meten, kunnen eventuele niet-conforme rollen worden gedetecteerd en kunnen passende maatregelen worden genomen om ze te repareren of te vervangen
