Toepassing van de ultrasone hardheidstester bij de hardheidsmeting van grote metalen ronde buisbehoren

Toepassing van de ultrasone hardheidstester bij de hardheidsmeting van grote metalen ronde buisbehoren

De resultaten van de hardheidstests kunnen onder bepaalde omstandigheden de verschillen in chemische samenstelling, microstructuur en behandelingsproces van materialen weerspiegelen.hardheidstests worden het meest gebruikt, de snelste en meest zuinige testmethode voor het testen van mechanische eigenschappen.

Ik.HardheidMVerzekering vanL- Het is goed.MEtalairROondPIpeFHet is duidelijk dat de uitbreiding van de

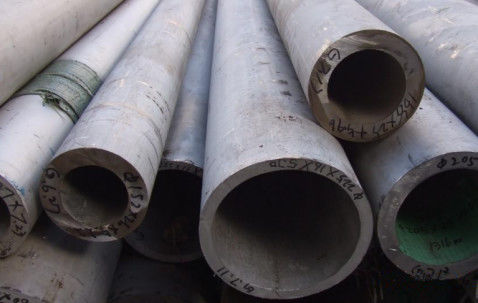

Figuur 1: Grote metalen buisbevestigingen

Meestal gebruikte testmethoden zijn Brinell hardheidstester, Rockwell hardheidstester en Vickers hardheidstester.

Doorgaans gebruikte draagbare hardheidstestmethoden omvatten Leeb-hardheidstester, ultrasone hardheidstester, enz.

De Brinell-hardheidstester en de Rockwell-hardheidstester gebruiken de macroscopische hardheidstestmethode.De Brinell-hardheid is de detectie kracht gedeeld door het bolvormige oppervlak van de inkepingDe Vickers-hardheid is de detectie kracht gedeeld door de oppervlakte van de indentatie.

De Brinell- en Rockwellhardheid wordt gemeten aan de hand van macroscopische druk, grote diameter van de indenterbal en grote diameter van de indentatie (figuur 2).Vickers stelt hoge eisen aan het bedrijfsniveau en de lange bedrijfsduur van de operatorDaarom is de hardheidstester geschikt voor batchinspectie, inspectie van grote werkstukken op locatie en niet-destructieve testen.

In 1961 vond Dr. Claus Kleesattel de UCI-methode uit.en een breed toepassingsbereikHet is in de afgelopen decennia veel gebruikt en is een van de belangrijkste en betrouwbare methoden voor het testen van hardheid geworden.

Figuur 2.Met behulp van Sinowon VM-500 high-definition microscoop om 412 keer te vergroten om de vergelijking van ultrasone hardheid meting indentatie en Rockwell hardheid meting indentatie diameter te observeren

(De indentatiediameter van de ultrasone hardheidstester is 0,026 mm, en de indentatiediameter van de Rockwell hardheidstester is 0,484 mm)

II.UltrasoneHhardheidTesterWwerkendPBeginsel

Ultrasone contactimpedantie is een dynamische indentatiemethode die indentaties niet rechtstreeks meet.Een trillende staaf met een specifieke indenter (regelmatige vierkant piramide diamant indenter) aan het einde wordt gestimuleerd om longitudinale ultrasone trillingen uit te voerenDoor met een zekere testkracht de indenter op het testoppervlak te drukken, wordt de longitudinale trilling van de trillingsstaaf belemmerd en verandert de resonantiefrequentie.De hoeveelheid verandering is een functie van het oppervlak van de inprentingen en de effectieve modulus van elasticiteit van het systeem, en de hardheidswaarde wordt verkregen uit de hoeveelheid frequentieverandering.

III..MoeilijkhedenMDeH- de hardheid vanL- Het is goed.PIpeFHet is tijd.

Vanwege zijn zware gewicht kan de hardheidstester alleen op een vaste plaats in een laboratorium of werkplaats worden gebruikt.Het werkstuk is groot, en het gebruik van hardheidsmeting op het bureaublad moet worden afgesneden voordat de hardheidsmeting op het bureaublad wordt gebruikt, de detectie-efficiëntie is laag en het product kan pas na het testen worden gesloopt.Daarom is het alleen geschikt voor het nemen van willekeurige monsters van de destructieve hardheidstest en is het niet geschikt voor gebruikers om op grote schaal hardheidstests van werkstukken ter plaatse uit te voeren.

De draagbare Leeb-meting werd in 1978 in hardheidsmetingstechnologie gebruikt.De Leeb-hardheidstester gebruikt het slagprincipe om de hardheidswaarde te berekenen door de verhouding tussen de snelheid van de terugslag en de slagsnelheidOmdat de Leeb-hardheidstester hoge eisen stelt aan de grootte, het gewicht en de ruwheid van het gemeten werkstuk, en de inperking na de meting duidelijk is, is het noodzakelijk dat de hardheid van het werkstuk wordt gemeten.het is niet geschikt voor volledige productinspectie.

IV. In vergelijking met de traditioneleDesktophardheidstesteren, ultrasone hardheidstesteren hebben de volgende voordelen:

De detectiesnelheid is snel en het rendement is hoog.

Traditionele Rockwell hardheidstester, Brinell hardheidstester en Vickers hardheidstester moeten een bepaalde krachtwaarde op het werkstuk laden en vervolgens lossen en de inprikdiepte meten,diameter en diagonaal van het werkstuk na het laden, en het duurt ongeveer 30 tot 50 seconden om een werkstuk te testen.

De ultrasone hardheidstester gebruikt een elektronische meetmethode en de ultrasone sonde sensor meet door de verandering van de ultrasone frequentie.en het duurt slechts 3 ~ 5 seconden om een werkstuk te testen, waardoor de werkdoeltreffendheid aanzienlijk wordt verbeterd.

Makkelijk te dragen en op locatie te meten

Om een hardheidstester van Rockwell, een Brinell-hardheidstester en een Vickers-hardheidstester te gebruiken om hardheid te detecteren, moet het werkstuk vóór de test in kleine delen worden gesneden.

De ultrasone hardheidstester is klein, kan worden gebruikt voor hardheidstests zonder het werkstuk te beschadigen en is geschikt voor hardheidstests van grote of speciaal gevormde werkstukken ter plaatse.en wordt veel gebruikt in de luchtvaart, luchtvaart, industrie, enz.

Niet-destructieve tests van werkstukken

Traditionele Tynell-Rockwell- en Brinell-metingen gebruiken macroscopische meetmethoden om grote te indenteren.Ultrasone hardheidstesteren maken gebruik van een ultrasoonsonde met een lage belasting die na de meting geen zichtbare indentaties laat, aangezien het geschikt is voor gebruikers die niet-destructieve tests op grote oppervlakken vereisen.

Hoge precisie en goede stabiliteit

De vergelijking van de resultaten van de ultrasone hardheidstester en de apparente hardheidstester voor hetzelfde werkstuk wordt weergegeven (tabel 1).

Vergelijking van testresultaten met behulp van een microhardheidstester en een ultrasone hardheidstester

Tabel 1. Vergelijking van de resultaten van een ultrasone hardheidstester en een apparente hardheidstester voor het meten van hetzelfde werkstuk

V. TestConclusies:

Door de vergelijking van de bovenstaande resultaten heeft de ultrasone hardheidstester een hogere herhaalbaarheid, een betere nauwkeurigheid en stabiliteit.

De SU-300H ultrasoonhardheidstester kan de hardheid van grote metalen ronde buisstukken rechtstreeks detecteren en producten die niet aan de hardheidstandaard voldoen, snel screenen.

Ultrasone hardheidstester heeft de voordelen van snelle snelheid, gemakkelijk te dragen en hoge nauwkeurigheid.en werkstukken die niet kunnen worden getest met een hardheidstester voor het bureaublad, en kan ook worden gebruikt voor de hardheidsinspectie ter plaatse van grote hoeveelheden afgewerkte werkstukken, en het is niet nodig zich zorgen te maken over het probleem van productschroot na de hardheidstests.

De ultrasone hardheidstester gebruikt een kleine belastingtestkracht om dunnere werkstukken te meten die de Leeb-hardheidstester niet kan meten, zoals dunne platen, dunwandige buizen, galvanische lagen,sproei-coatingsDe test is gebaseerd op de resultaten van het onderzoek van het werkstuk, met name op het onderzoek van de kwaliteit van het werkstuk en de kwaliteit van de bewerking van het werkstuk, met name op het onderzoek van de kwaliteit van het werkstuk.het is ideaal voor high-end gebruikers die geen schade aan het productoppervlak nodig hebben, en kan hardheidsmeting uitvoeren zonder het eindproduct te beschadigen.

Met SPC-gegevensverwerkingssoftware ondersteunt het online gegevens en historische gegevens om statistieken te ontvangen, gevisualiseerde meetgegevens, intuïtieve pictogramweergave, bovenste en onderste limieten kan instellen,Vergroting van de kwaliteit van de behandeling, ondersteuning van besparings- en exportrapporten, en testgegevens kunnen worden gevolgd.

Sinowon Precision SU-300 serie ultrasone hardheidstester biedt een efficiënte hardheidstestoplossing ter plaatse voor moderne industriële productie.Het verbeteren van de kwaliteitscontrole van de onderneming, vermindert het het verlies van de onderneming en verhoogt de winst van de onderneming.

VI. MerkRe-aanbevelingen:

Dongguan Sinowon Precision Instrument Co., Ltd is een hightech onderneming, een nationale standaard formulering onderneming voor ultrasone hardheid testers,een leider in de ultrasoonhardheidstesterindustrieMet 300 dealers in China, is het het eerste merk voor gebruikers om ultrasone hardheidstesteren te kopen.
